打井工程施工工艺
打井工程施工工艺一、施工工艺流程确定井位→准备工作→施钻→下管→填料→洗井→抽水→验收二、施工方法（一）测量放线根据监理人员提供的测量基准点（线）为基准，按国家测绘和本工程施工精度要求，测绘用于工程施工的控制网，根据施工图纸坐标采用全站仪进行井位放样，钉立桩位或洒白灰圈定，以确保井位准确。
定位尺寸允许偏差≤10mm。
（二）施工准备接到进场许可后，确定井位，组织设备进场，进行电源安装，泥浆坑、蓄水池的开挖，全部准备工作就绪后准备进行施工。
（三）钻机定位采用地质钻机300型进行钻孔,钻机定位后必须平整稳固，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差≤0.5%，钻尖应对准井位中心，其水平位置允许偏差20mm，将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。
（四）泥浆配制泥浆配制1.1～1.2kg/cm³，粘度18～22S。
含砂率≤12%，并根据地层情况控制掌握，必要时适当掺合膨润土，以保护孔壁。
（五）成孔整个成孔过程采用反循环工艺，控制塔架垂直度，第一根钻杆钻进时一定要注意，因此时钻具重心高，送浆管偏心受力，钻具易晃动；根据井径、孔深、钻头种类钻速、泵的扬程和土质情况，掌握进尺度，做好钻孔记录，选择合适的重型钻头或安装稳定器及导向装置，以减少钻头、钻杆摆动问题和因土质不均引起偏水现象；检查钻杆的垂直度，允许偏差一般应≤0.5%，应经常检查赶过此值时应进行纠偏。
（六）清孔泥浆护壁的井孔,采用比原钻头直径大10～20mm的疏孔钻头扫孔,破除附着在开采层孔壁上的泥皮。
孔底沉淀物排净后，及时向孔内送入稀泥浆，使孔内泥浆逐渐由稠变稀，不得突变。
出孔泥浆密度应小于1.1g/cm³，出孔泥浆与入孔泥浆性能应接近一致，即可得终孔深度，孔深偏差不得超过设计孔深的正负2/1000，井孔直径不得小于设计孔径20mm；孔斜不得超过设计要求。
（七）井管安装井管的安装采用托盘下管。

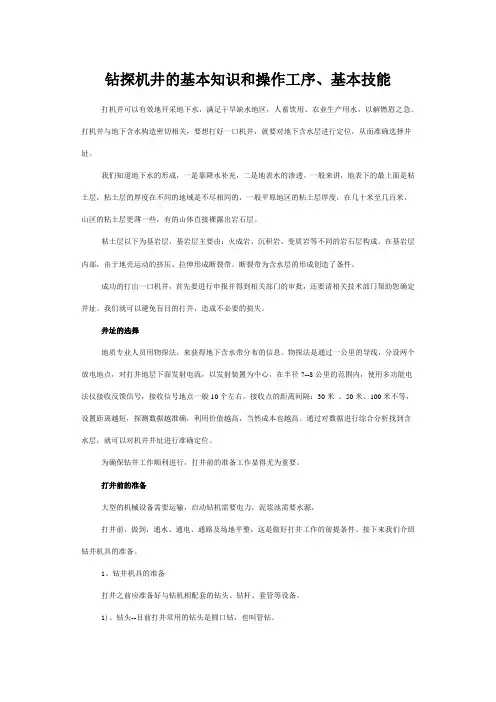

钻探机井的基本知识和操作工序1
钻探机井的基本知识和操作工序、基本技能打机井可以有效地开采地下水，满足干旱缺水地区，人畜饮用、农业生产用水，以解燃眉之急。
打机井与地下含水构造密切相关，要想打好一口机井，就要对地下含水层进行定位，从而准确选择井址。
我们知道地下水的形成，一是靠降水补充，二是地表水的渗透。
一般来讲，地表下的最上面是粘土层，粘土层的厚度在不同的地域是不尽相同的，一般平原地区的粘土层厚度，在几十米至几百米，山区的粘土层更薄一些，有的山体直接裸露出岩石层。
粘土层以下为基岩层，基岩层主要由：火成岩、沉积岩、变质岩等不同的岩石层构成。
在基岩层内部，由于地壳运动的挤压、拉伸形成断裂带。
断裂带为含水层的形成创造了条件。
成功的打出一口机井，首先要进行申报并得到相关部门的审批，还要请相关技术部门帮助您确定井址。
我们就可以避免盲目的打井，造成不必要的损失。
井址的选择地质专业人员用物探法，来获得地下含水带分布的信息。
物探法是通过一公里的导线，分设两个放电地点，对打井地层下面发射电流，以发射装置为中心，在半径7--8公里的范围内，使用多功能电法仪接收反馈信号，接收信号地点一般10个左右。
接收点的距离间隔：30米、50米、100米不等，设置距离越短，探测数据越准确，利用价值越高，当然成本也越高。
通过对数据进行综合分析找到含水层，就可以对机井井址进行准确定位。
为确保钻井工作顺利进行，打井前的准备工作显得尤为重要。
打井前的准备大型的机械设备需要运输，启动钻机需要电力，泥浆池需要水源，打井前，做到，通水、通电、通路及场地平整，这是做好打井工作的前提条件。
接下来我们介绍钻井机具的准备。
1、钻井机具的准备打井之前应准备好与钻机相配套的钻头、钻杆、套管等设备。
1)、钻头--目前打井常用的钻头是圆口钻，也叫管钻。
管钻的直径大小由168毫米到426毫米不等，比较常用的有219毫米、273毫米、325毫米的几种。
在钻头底部有一个近似长方形的豁口，叫做水口，长度一般在12厘米左右，宽为5厘米左右。
深井施工工艺和方法
深井施工工艺和方法
1. 钻井前期准备
- 在进行深井施工之前，需要进行详细的工程规划和设计。
这
包括确定井口位置、确定井深及井斜角度、选择合适的钻具和钻井
液等。
2. 钻井材料和设备准备
- 钻井材料和设备的准备是深井施工的前提条件。
这包括钻机、钻头、钻杆、钻井液、井下工具等。
需要确保这些材料和设备的质
量和适用性。
3. 井斜钻探
- 井斜钻探是深井施工中常见的工艺之一。
通过调整钻具的倾
斜角度和方向，实现在水平和垂直方向上的钻井。
井斜钻探技术可
以用于钻探复杂地层或进行水平井的钻探。
4. 钻井液管理
- 钻井液在深井施工中起着重要的作用。
它能冷却钻头、稳定井壁、清除钻屑并输送至地面。
钻井液的选择和管理是深井施工中的关键环节。
5. 钻井安全和环保
- 在深井施工中，安全和环保是至关重要的。
施工人员应遵循相关的安全操作规程，采取必要的防护措施，确保施工过程的安全性。
同时，应注意钻井活动对环境的影响，采取相应的环保措施。
6. 测井和井下作业
- 在完成钻井后，需要进行测井和井下作业。
测井是通过测量地层物性参数来评估井的潜力和性能。
井下作业包括套管下入、封隔、修井等工作。
以上是深井施工工艺和方法的简要介绍。
在实际施工过程中，需要根据具体的井筒条件和工程要求来选择合适的工艺和方法，并严格按照相关规程和标准进行操作。
工程施工打井
工程施工打井一、施工前准备1.确定设计方案：在施工前，需要根据建筑物的实际情况确定打井设计方案，包括井深、井径、井壁类型等。
2.选址勘测：选址勘测是非常重要的一步，需要根据地质条件、水文地质条件等选择合适的井址。
3.施工图纸设计：根据选址勘测的结果，绘制施工图纸，包括井口位置、井深等信息。
4.采购相关设备：根据设计方案，采购所需的钻机、钻头、管材等设备和材料。
二、施工过程1.井口开挖：首先，需要进行井口开挖，通常使用挖掘机或手工进行开挖，使井口处于开放状态。
2.井下钻进：钻机通过井口进入井下，根据设计要求进行井的钻进作业，直到钻到设计深度。
3.管井：钻好井后，需要进行管井的作业，将管材沿着井孔逐段下放并固定，保证井孔的稳定。
4.试水：安装好井筒后，需要进行试水作业，检测井下地下水资源的情况，根据试水结果调整水位。
5.井口封堵：如果试水结果满意，即可进行井口封堵作业，保证井水的干净和安全。
6.完善井口设施：最后，还需要对井口设施进行完善，包括井口盖、护栏等设施，以确保井口安全。
三、施工安全在工程施工过程中，施工安全是非常重要的，需要严格遵守相关规定和操作规程，确保施工人员的安全。
施工人员应该正确使用安全防护装备，遵守操作规程，加强施工现场管理，做好安全交底等工作，保证施工安全顺利进行。
四、施工质量控制施工质量是保证工程顺利进行和后期使用的关键，需要进行严格的质量控制。
在施工过程中，应该加强对施工人员的管理和监督，确保施工质量符合设计要求，不出现质量隐患。
五、施工结束施工完成后，需要对整个施工过程进行总结和评估，对施工中存在的问题和不足进行分析和改进，以提高施工效率和质量。
同时，还需要对施工现场进行清理和整理，保证施工现场的整洁和安全。
总的来说，工程施工打井是一项复杂的作业，需要多方面的专业知识和技术支持。
通过科学合理的设计和严格的施工操作，可以顺利完成工程施工打井，为建筑物的使用提供可靠的地下水源。

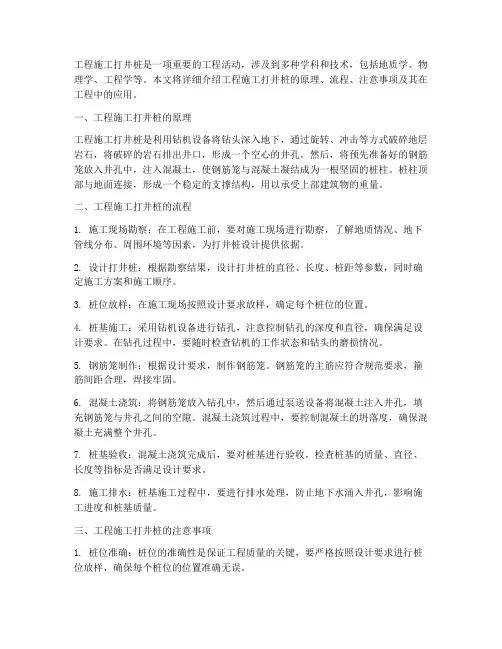

工程施工打井桩
工程施工打井桩是一项重要的工程活动，涉及到多种学科和技术，包括地质学、物理学、工程学等。
本文将详细介绍工程施工打井桩的原理、流程、注意事项及其在工程中的应用。
一、工程施工打井桩的原理工程施工打井桩是利用钻机设备将钻头深入地下，通过旋转、冲击等方式破碎地层岩石，将破碎的岩石排出井口，形成一个空心的井孔。
然后，将预先准备好的钢筋笼放入井孔中，注入混凝土，使钢筋笼与混凝土凝结成为一根坚固的桩柱。
桩柱顶部与地面连接，形成一个稳定的支撑结构，用以承受上部建筑物的重量。
二、工程施工打井桩的流程1. 施工现场勘察：在工程施工前，要对施工现场进行勘察，了解地质情况、地下管线分布、周围环境等因素，为打井桩设计提供依据。
2. 设计打井桩：根据勘察结果，设计打井桩的直径、长度、桩距等参数，同时确定施工方案和施工顺序。
3. 桩位放样：在施工现场按照设计要求放样，确定每个桩位的位置。
4. 桩基施工：采用钻机设备进行钻孔，注意控制钻孔的深度和直径，确保满足设计要求。
在钻孔过程中，要随时检查钻机的工作状态和钻头的磨损情况。
5. 钢筋笼制作：根据设计要求，制作钢筋笼。
钢筋笼的主筋应符合规范要求，箍筋间距合理，焊接牢固。
6. 混凝土浇筑：将钢筋笼放入钻孔中，然后通过泵送设备将混凝土注入井孔，填充钢筋笼与井孔之间的空隙。
混凝土浇筑过程中，要控制混凝土的坍落度，确保混凝土充满整个井孔。
7. 桩基验收：混凝土浇筑完成后，要对桩基进行验收，检查桩基的质量、直径、长度等指标是否满足设计要求。
8. 施工排水：桩基施工过程中，要进行排水处理，防止地下水涌入井孔，影响施工进度和桩基质量。
三、工程施工打井桩的注意事项1. 桩位准确：桩位的准确性是保证工程质量的关键，要严格按照设计要求进行桩位放样，确保每个桩位的位置准确无误。
2. 钻孔质量：钻孔的深度和直径要满足设计要求，确保桩基的承载力。
在钻孔过程中，要注意钻头的磨损情况，及时更换或修磨钻头。
3. 钢筋笼质量：钢筋笼的制作要符合规范要求，主筋直径、箍筋间距等参数要准确，焊接牢固。
打井工程施工方法
打井工程施工方法打井工程是指为了取地下水资源或者其他目的而进行的井的开凿工作。
根据施工条件和施工对象的不同，打井工程施工方法也有所不同。
根据井的类型和施工方式，打井工程主要可以分为人工挖掘井和机械打井两种施工方法。
一、人工挖掘井的施工方法1.传统挖井法：传统挖井法通常是采用人工或者人力及常规工具进行挖掘，分为手工挖井和小型机械挖井两种方式。
手工挖井：手工挖井是最原始和最传统的挖井方式，需借助人力通过手工工具进行挖掘。
由于人工劳动强度大且效率低，适用于小口径、浅层地下的井。
小型机械挖井：小型机械挖井是在手工挖井的基础上引入了小型机械，比如小型挖掘机、小型钻机等。
通过机械挖掘可以提高施工效率并减少人力劳动强度，适用于较深较大口径的井。
2.技术挖井：技术挖井主要是利用钻孔技术进行开井。
包括旋转钻井、钻锚法、锤击挖井法等。
旋转钻井：旋转钻井是主要利用扬程和冲击来打开井眼的方法。
通过钻杆的旋转和下压使钻井工具与地层间形成冲击，达到开井的目的。
钻锚法：钻锚法是通过循环锚举升和锚杆向下的同时旋转操作实现开井。
其利用重锤定点冲击的方式来开井，适用于较硬地层和砂层。
锤击挖井法：锤击挖井法是利用重锤的垂直冲击力来挖掘井孔。
通过锤击使井壁松动并形成井眼。
二、机械打井的施工方法1.钻井机打井法：钻井机打井法是指通过钻井机进行井口冲击并带动钻头旋转来实现井的开凿。
根据不同的需求和地质条件，可以使用不同类型的钻井机，如转盘式钻机、旋挖钻机、挤土钻机等。
2.挤土灌注桩打井法：挤土灌注桩打井法是利用桩机进行挖井。
它是将钻具插入地层并通过笔直向下的力使钻具穿过地层。
3.钻入留锚法：钻入留锚法是通过地下注浆灌浆和冲击等方式实现井的开凿。
钻入留锚法的优点是施工速度快，适用于较硬地层。
总结起来，打井工程施工方法的选择应该根据具体的施工条件、目标和地质特点来选择。
传统挖井法适用于小口径和较浅的地下井，技术挖井则适用于较深较大口径的井，机械打井法适用于大型井和较复杂地质情况。
打井工程施工与方案与技术措施
打井工程施工与方案与技术措施打井工程是指在地下开凿一定深度的竖井，以获取地下水资源或其他用途。
下面将就打井工程的施工方案及技术措施进行探讨。
一、施工方案：1.方案选择：在确定需求和地质条件的基础上，根据具体要求选择合适的打井方式，如机械打井、人工打井等。
2.测量定位：利用先进的测量仪器，找出井口位置和井底垂直深度，并确定井壁的直径和形状。
3.准备工作：清理井口周围的杂草和垃圾，进行场地平整和封闭，确保施工现场的安全。
4.井身钻进：根据地质特点和施工要求，选择合适的钻具和钻头，进行井身的钻进作业。
5.井壁加固：根据地质情况，采取合适的加固措施，如注浆、套管等，确保井壁的稳固和防塌。
6.井口装置：安装合适的井口装置，如井盖、钢管或其他防护设施，保护井口安全。
7.水源利用：经过水样分析，选择适合的抽水设备和管道，将地下水引入目标用途，如供水系统、灌溉系统等。
8.安全措施：在施工过程中，严格遵守安全操作规程，做好防护工作，确保施工人员的人身安全。
9.施工监控：利用现代化监控设备，对施工过程进行实时监测，及时发现和处理问题，确保施工质量和工期。
二、技术措施：1.钻孔技术：根据地质条件和井身要求，选择合适的钻具和钻头，保证钻进过程的稳定和迅速，并进行钻孔质量的检查。
2.地质勘探：在施工前进行地质勘探，了解地下水的分布和含量，合理选择井口位置，并为施工提供参考依据。
3.加固技术：根据地层特点，选择合适的加固材料和方法，如注浆、套管等，确保井身的稳定和防塌。
4.抽水技术：根据地下水资源量和用途要求，选择合适的抽水设备和管道，确保水源供应的稳定和可靠。
5.监控技术：利用传感器和监测仪器，对施工过程中的井深、地下水位等指标进行实时监测，及时发现和处理问题。
6.安全技术：严格遵守安全操作规程，加强施工现场的防护，培训施工人员的安全意识，保证施工的安全进行。
通过以上施工方案和技术措施，可以有效地保证打井工程的质量和安全。
打井安全技术交底
打井安全技术交底1. 引言打井是一项重要的工程技术，涉及到地下水资源开发和利用。
为了确保打井作业的顺利进行以及工作人员的安全，有必要进行打井安全技术交底。
本文将针对打井的各个环节，详细介绍相关的安全技术要求和注意事项。
2. 打井前的准备工作在进行打井作业之前，必须做好充分的准备工作，以确保施工的安全性。
以下是打井前的准备工作：2.1 井位选择和勘查井位选择的合理性对于打井工程的顺利进行至关重要。
在选择井位之前，应进行充分的地质勘查，包括对地下水资源的储量、水质等进行评估，并结合施工要求和工程规划确定最佳的井位。
2.2 打井设备的准备打井作业需要使用特定的设备，包括钻机、抽水泵等。
在施工前，应对这些设备进行检查和维护，确保其正常工作，并提前准备好所需的备用部件和工具，以防出现设备故障时能及时处理。
3. 打井作业安全措施在进行打井作业时，应遵循一系列的安全措施，以最大程度地减少作业人员的伤害和事故的发生。
3.1 施工现场安全防护施工现场应设置明显的安全警示标志，确保施工区域的可见性。
同时，应设置安全围栏或挡板，限制非相关人员进入施工区域。
相关人员在施工区域内应戴好安全帽，并穿着符合要求的防护服装和鞋具。
3.2 设备操作安全在操作打井设备前，操作人员必须具备相关的技术证书和安全操作培训。
操作人员应熟悉设备的使用方法，并按照操作手册进行正确操作。
在操作过程中，应保持集中注意力，严禁在疲劳或饮酒状态下操作设备。
3.3 井口安全防护井口是打井作业中的危险区域，需要采取相应的安全防护措施。
在井口周围设置围栏，并使用锁链或阻拦器防止非相关人员靠近井口。
同时，井口应采用可靠的防护措施，如安装井口防护罩，以防止人员误入或坠入井内。
4. 突发情况应急处置在打井作业中，可能会发生突发情况，如设备故障、意外事故等，因此需要制定相应的应急处置措施。
4.1 设备故障处理一旦设备发生故障，操作人员应立即停止操作，并按照设备操作手册进行检查和维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
打井工程施工工艺
一、施工工艺流程
确定井位→准备工作→施钻→下管→填料→洗井→抽水→验收
二、施工方法
（一）测量放线
根据监理人员提供的测量基准点（线）为基准，按国家测绘和本工程施工精度要求，测绘用于工程施工的控制网，根据施工图纸坐标采用全站仪进行井位放样，钉立桩位或洒白灰圈定，以确保井位准确。
定位尺寸允许偏差≤10mm。
（二）施工准备
接到进场许可后，确定井位，组织设备进场，进行电源安装，泥浆坑、蓄水池的开挖，全部准备工作就绪后准备进行施工。
（三）钻机定位
采用地质钻机300型进行钻孔,钻机定位后必须平整稳固，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差≤0.5%，钻尖应对准井位中心，其水平位置允许偏差20mm，将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。
（四）泥浆配制
泥浆配制1.1～1.2kg/cm³，粘度18～22S。
含砂率≤12%，并根据地层情况控制掌握，必要时适当掺合膨润土，以保护孔壁。
（五）成孔
整个成孔过程采用反循环工艺，控制塔架垂直度，第一根钻杆钻进时一定要注意，因此时钻具重心高，送浆管偏心受力，钻具易晃动；根据井径、孔深、钻头种类钻速、泵的扬程和土质情况，掌握进尺度，做好钻孔记录，选择合适的重型钻头或安装稳定器及导向装置，以减少钻头、钻杆摆动问题和因土质不均引起偏水现象；检查钻杆的垂直度，允许偏差一般应≤0.5%，应经常检查赶过此值时应进行纠偏。
（六）清孔
泥浆护壁的井孔,采用比原钻头直径大10～20mm的疏孔钻头扫孔,破除附着在开采层孔壁上的泥皮。
孔底沉淀物排净后，及时向孔内送入稀泥浆，使孔内泥浆逐渐由稠变稀，不得突变。
出孔泥浆密度应小于1.1g/cm³，出孔泥浆与入孔泥浆性能应接近一致，即可得终孔深度，孔深偏差不得超过设计孔深的正负2/1000，井孔直径不得小于设计孔径20mm；孔斜不得超过设计要求。
（七）井管安装
井管的安装采用托盘下管。
下管前要校正孔径，实测孔深。
用两条钢丝绳十子交叉过井盘孔兜住井盘，将井管逐节放在井盘上，边下边连接，待管子下到设计深度将钢丝绳抽出。
井管的连接用水泥沥青结合，把水泥沥青抹在两节管子接头处，然后将上一节管子压到下一节管子上，把管接头休整一下，再用6-8根竹板条均匀的用8#线捆于四周，以防错口，做到对正接直,接头处的强度达到下管安全和成井质量要求。
（八）回填砾料
填砾是管井建造的一个重要环节，填砾规格严格按照水利电力部部颁标准《水井技术规范》SL256-2000进行施工，中粗砂含水层、填砾厚度不小于100mm，细砂以下含水层，厚度不小于150mm，滤料选用磨圆度好的硅质砾石，以圆形卵石或砂料为宜，质地坚硬，不含化学成分，经过严格筛分，合格率大于90%，不得含土过多，或含有其他杂质。
根据钻孔记录，确定各含水层高程，有二个以上含水层时，应将两个含水层之间的隔水层分为二段，下段为隔水层厚度的4/5，填入与下部含水量相应的规格砾石，上段为1/5，填入上部含水层相应的规定砾石。
（九）井管外封闭
进行井管外封闭前，将所需的粘土球及粘土数量、计划填入深度计算妥当，并准备一定余量。
填入方法与填入砾石相同，应注意防止因粘土球填入井孔受压缩致使填入的砾石错位，一般填入粘土球的数量应比封闭层实际需要的各填25%左右，粘土球直径为25mm呈圆形，用优质粘土制成，对粘土球在泥浆中心，溶化时间进行试验，根据试验结果，确定粘土球湿度。
安装井柱状图，将最下含水层砾石填入，再用25mm左右半干状态粘土球徐徐填入，填至计划位置，依次类推，进行井管外封闭。
（十）洗井
井管安装完毕后，采用9m3空压机同心式方法洗井，把管井中的泥土、细砂、泥浆等全部清洗，保证管井达到正常出水量。
洗井应先上后下，逐步下入，抽水量应先小后大交替进行，振荡洗井，加大地下水循环能力，增大流量，直至水清净符合规定；洗井结束将泵下至一定定深度进行抽水工作，抽一段时间将泵上下浮动进行二次洗井。
抽水水位稳定后进行抽水工作，采用最大降深，延续时间不少于是12h，流量稳定并观测水位，测出最大降深；井口在没下水泵前应加保护盖，防止异物掉入井内。
机井钻孔示意图砼预制井官安装示意图
１.抽水试验前应进行洗井工作，采用活塞洗井或空压机洗井，要求达到水清砂净无沉淀。
２.抽水试验降深采用不间断３次降深，在正式抽水试验前要进行试验抽，以便确定最大降深，最小降深不宜小于0.5米，然后按其最大降深值的１/３、２/３、３/３分三次降深抽水，基岩含水层中的抽水量深宜从大到小，松散层含水层中的抽水降深宜从小到大。
每次抽水稳定延续时间不小于４h，透水性弱或较弱的含水层抽水应适当延长稳定延续时间，同时满足涌水量和动水位稳定的要求。
水位稳定标准：水位波动值不大于3cm；涌水量稳定标准：最大涌水量与最小涌水量的差与常见涌水量之比不大于5% ，且无连续增大或变小的趋势。
３.抽水试验时，动水位和出水量应同时观测，观测的时间宜在抽水开始时的第５、10、15、20、25、30、35、40、45、50、55、60min 各测一次，以后每隔30min测一次。
水位测量工具宜采用点测水位计。
４.抽水试验过程中，应详细记载所发生的有关情况，随时检查和观测记录，并现场绘制Q-S或Q-Δh曲线和Ｓ-t与Q-t曲线，以便进行分析校核抽水结果。
５.抽水试验结束后，应立即观测恢复水位，观测时间位１、2、３、４、６、８、10、15、20、25、30、40、45、60、80、100、120min，以后每隔30min观测一次，直至稳定。
（十二）管井验收
1.管井竣工后，应由设计、施工及使用单位的代表，在现场按下列质量标准验收：
⑴管井的单位出水量与设计单位出水量基本相符。
管井揭露的含水层与设计依据不符时，可按实际抽水量验收；
⑵管井抽水稳定后，井水含砂量不得超过二百万分之一（体积比）；
⑶超污染指标的含水层应严密封闭；
⑷井内沉淀物的高度不得大于井深的千分之五；
⑸过滤器的安装误差±300mm；
⑹井身的弯曲度井深100m以内，井身顶角倾斜，不能超过1°；井深100m以下的井段，每100m，顶角倾斜不得超过1.5°；井段的顶角和方位角不得有突变。
2.管井验收时，提供下列资料：
⑴井的结构、地质柱状图；
⑵岩（土）样及填砾的颗粒分析成果表；
⑶抽水试验资料；
⑷水质分析资料；
⑸管井施工及使用说明书。
三、技术要求
（一）《供水水文地质勘探规范》（GB50027-2001）；
（二）《水利水电工程钻孔抽水试验规程》（SL320-2005）；
（三）《机井技术规范》（SL256-2000）
（四）《供水管井技术规程》（GB50296-99）。
