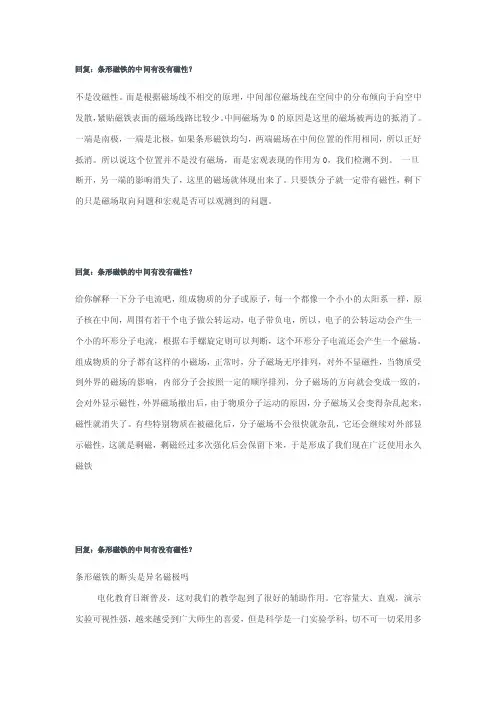

磁铁中间有无磁场的解释
回复：条形磁铁的中间有没有磁性？不是没磁性。
而是根据磁场线不相交的原理，中间部位磁场线在空间中的分布倾向于向空中发散，紧贴磁铁表面的磁场线路比较少。
中间磁场为0的原因是这里的磁场被两边的抵消了。
一端是南极，一端是北极，如果条形磁铁均匀，两端磁场在中间位置的作用相同，所以正好抵消。
所以说这个位置并不是没有磁场，而是宏观表现的作用为0，我们检测不到。
一旦断开，另一端的影响消失了，这里的磁场就体现出来了。
只要铁分子就一定带有磁性，剩下的只是磁场取向问题和宏观是否可以观测到的问题。
回复：条形磁铁的中间有没有磁性？给你解释一下分子电流吧，组成物质的分子或原子，每一个都像一个小小的太阳系一样，原子核在中间，周围有若干个电子做公转运动，电子带负电，所以，电子的公转运动会产生一个小的环形分子电流，根据右手螺旋定则可以判断，这个环形分子电流还会产生一个磁场。
组成物质的分子都有这样的小磁场，正常时，分子磁场无序排列，对外不显磁性，当物质受到外界的磁场的影响，内部分子会按照一定的顺序排列，分子磁场的方向就会变成一致的，会对外显示磁性，外界磁场撤出后，由于物质分子运动的原因，分子磁场又会变得杂乱起来，磁性就消失了。
有些特别物质在被磁化后，分子磁场不会很快就杂乱，它还会继续对外部显示磁性，这就是剩磁，剩磁经过多次强化后会保留下来，于是形成了我们现在广泛使用永久磁铁回复：条形磁铁的中间有没有磁性？条形磁铁的断头是异名磁极吗电化教育日渐普及，这对我们的教学起到了很好的辅助作用。
它容量大、直观，演示实验可视性强，越来越受到广大师生的喜爱，但是科学是一门实验学科，切不可一切采用多媒体观看了事，除了学生实验，对于日常生活中发现的很多问题，可引导学生自己动手实验来解决，这样不但可培养学生积极思考问题的习惯，还可培养他们的动手能力，学会积极主动的去解决问题.比如这样一个问题：一条形磁铁不慎摔成两段，则每段上有：A.一个磁极.Ｂ.两个异名磁极.Ｃ.两个同名磁极Ｄ.没有磁极.我没有急于给学生解释这一问题,而是布置学生做课外实验,研究断裂磁铁的磁性.有的学生得出了每段上有两个异名磁极,两个断头也为异名磁极,因为断头可相互吸引合二为一.而另有一个同学却得到了相反的结纶.两个断头为同名磁极,因为它们互相排斥.到底是怎么回事呢?为了平息学生的争论,根据实验室现有器材设计了以下几个实验做为解答。
磁力测试题目及答案解析
磁力测试题目及答案解析一、单选题1. 磁力线是表示磁场方向和强度的假想线，其方向是从磁体的哪一极出发？A. 北极B. 南极C. 任意一极D. 都不对答案：A解析：磁力线是表示磁场方向和强度的假想线，其方向是从磁体的北极出发，回到南极。
2. 磁感应强度的单位是？A. 特斯拉（T）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A解析：磁感应强度的单位是特斯拉（T），表示磁场的强度。
3. 地球的磁场是由什么产生的？A. 地球内部的液态金属B. 地球表面的岩石C. 地球大气层D. 太阳风答案：A解析：地球的磁场是由地球内部的液态金属，主要是液态铁和镍产生的。
4. 磁极间的相互作用遵循什么定律？A. 库仑定律B. 牛顿第三定律C. 楞次定律D. 欧姆定律答案：B解析：磁极间的相互作用遵循牛顿第三定律，即作用力和反作用力大小相等、方向相反。
5. 磁化是指什么？A. 使物体带电的过程B. 使物体带磁性的过程C. 使物体失去磁性的过程D. 使物体导电的过程答案：B解析：磁化是指使物体带磁性的过程，通常是通过将物体置于磁场中实现。
二、多选题1. 以下哪些因素会影响磁场的强度？A. 磁体的形状B. 磁体的磁性材料C. 磁体的温度D. 磁体的尺寸答案：A、B、C、D解析：磁场的强度受多种因素影响，包括磁体的形状、磁性材料、温度和尺寸。
2. 磁力线的特点包括哪些？A. 磁力线是闭合的B. 磁力线不会相交C. 磁力线在磁体内部比外部更密集D. 磁力线的方向总是从北极指向南极答案：A、B、C、D解析：磁力线是闭合的，不会相交，磁体内部比外部更密集，方向总是从北极指向南极。
3. 以下哪些现象与磁场有关？A. 指南针的指向B. 电磁感应C. 电流的磁效应D. 磁悬浮列车答案：A、B、C、D解析：指南针的指向、电磁感应、电流的磁效应和磁悬浮列车都是与磁场有关的现象。
三、判断题1. 磁力线越密集，磁场越强。
（对/错）答案：对解析：磁力线越密集，表示磁场越强。
中小型电机磁力中心线定位重要性
116研究与探索Research and Exploration ·工艺与技术中国设备工程 2019.01(上)大型电动机厂家对于磁力中心线都会给出刻度指示，偏差不大于1mm，中小型没有标出，在组装出厂时就会有一侧定位或两端定位，一般不会出现使用过程中磁力中心线跑偏的问题，如果损坏轴承挡，即定位损坏，就会出现需要重新定位磁力中心线的问题。
此位置一旦偏差较大，电动机轴向力就会受力，轴承保持架损坏而导致一系列问题。
在近年的维护检修过程中出现许多起此类事故，现以一套分子筛装置机6典型案例做分析。
1 案例概况1.1 设备基本情况一套分子筛装置机6为喷油式螺杆空压机，为装置提供动力风，电动机型号：Y315M-2，额定电压：380V，功率：132kW，额定电流：238A，额定转速：2980r/min。
电动机转子伸入至齿轮箱内部，电机轴端部悬臂安装有主动齿轮，齿轮副和螺杆轴承均由润滑油润滑，齿轮箱平时运行温度较高，一般在80℃左右。
1.2 事故现象一套分子筛机6电动机停车且接线盒有烟雾冒出，经检查空气压缩机机身周围有大量机油渗出，电动机机身温度70℃，齿轮箱温度80℃，变电所其抽屉柜送电断路器跳闸，接线盒中接线端子及电缆外观正常，无打火迹象，测量线圈相间绝缘500MΩ，一相线圈对地绝缘为零，盘车有死点。
此电机在轴损坏检修完成后，带负载连续烧毁3次。
中小型电机磁力中心线定位重要性谢红荣，杜少杰(中国石油兰州石化分公司，甘肃 兰州 730060)摘要：电动机的磁力中心线就是在气隙磁场中的某个磁力线全部垂直于转轴，而没有轴向分量位置。
这个位置的定位非常重要，如果定位有偏差，磁力线有轴向分量，在没有其他条件限定的情况下，电动机的转子就会延轴向窜动，当窜动比较大时，转子就会撞到外壳上，造成损坏。
关键词：磁力中心线；轴向分量；定位中图分类号：TM621 文献标识码：A 文章编号：1671-0711（2019）01（上）-0116-02C：后备电源的容值；U 1：变桨系统工作的最高直流母线电压；U 2：变桨系统工作的最低直流母线电压；0~π/2：桨叶从0°顺桨到安全位置的角度；N：变桨电机与桨叶的减速比；T n ：桨叶额定载荷；Ω：变桨电机转动角度；1.25：顺桨次数。
电机磁力中心线调试
电机磁力中心线调试一、事件举例：1、2009年3月10日连轧F3轧机负荷侧轴瓦端部靠近定子线圈的铜止推瓦被研掉0.5毫米，研出的铜末堵塞过滤网，连轧方面要求撤掉止推瓦，由于无法定位造成后轴瓦研磨报废。
轴瓦加上止推瓦长度为440毫米，轴颈长度为441毫米，两侧间隙各为0.5毫米，撤掉20毫米止推瓦，轴活动范围加大，造成后轴瓦上下瓦面研损。
由于故障未查出后续虽经多次更换止推瓦仍不见改善。
2、2009年6月份氧气厂5900KW同步机突然出现轴向串动故障，技术部现场指导维检公司调整。
3、2009年7月2日供水710KW电机疑似轴向串动，后经3个小时观察发现对轮松。
4、2009年9月20日二铁2600KW负荷侧轴瓦热，转子前冲，研磨轴瓦端面，定子稳钉位置没有丝毫变化，技术部现场指导维检公司调整。
5、2009年11月24日南芬露天矿对地下18米500KW电机轴向串动，是由于大块矿石将传动齿轮折断，造成大连杆偏移。
二、概念解释：1、磁力中心线的含义包括电机气隙均匀性和转、定子铁芯轴向对称两个方面，具体来讲气隙不均匀，铁芯端部不对中都会产生窜动。
2、实际设计中为了便于测量，磁力中心线尺寸显示的是轴伸根部距轴瓦端盖端部的距离，由于安装制造的误差同型号同结构的电机磁力中心线尺寸差距较大。
确定磁力中心线的方法是电机空转到额定转速稳定后，用钢板尺或红外线测距仪测量即可。
三、调试方法：1、首先测量轴颈长度和轴瓦与轴颈接触的有效长度，一般轴瓦在轴颈中央位置或略向前放置，这样可确定轴向串动量，以保证不撞到轴根为准。
还要掌握电机气隙大小，两侧轴颈水平度，做到心中有数。
2、串动的电机运行后无法稳定，这时测量磁力中心线，小于标称尺寸的需要将定子向非负荷移动，反之亦然，移动量为测量值与标称尺寸之差。
如果无标称尺寸，检查定子稳钉孔错位多少，就移动多少。
如果稳钉没有错位或没有稳钉，根据现场观察其串动方向和先前掌握的轴游值确定移动量，一般为轴游的一半。
高压电机轴向位移故障处理方法
高压电机轴向位移故障处理方法摘要：在现今电力系统运行中，高压电机轴向位移是最常见的一项电机窜动，如何解决该项故障是生产现场急需解决的技术问题，本次从修理经验谈一下自己的一些看法。
关键词：高压电机；轴向位移；振动前言：高压电机在全电压空载运行中不受外力作用时，转子会受电磁力影响自行找正磁力中心，电机制造厂家在设计轴承位时考虑到磁力中心的位置，轴承室径向留有一定的窜动量以满足定转子磁力中心找正，长期运行后电磁力和机械力会有所偏移，需重新确定磁力中心并找正固定，以满足电机正常运行需要。
1 故障概况某发电公司630KW磨煤机电机在空载停运后，机务找中心工作中发现转子在外力作用下可以向机械端位移4—5mm，造成电机对轮与磨机对轮张口无法测量，影响电机带载整体试运行及机组正常启动，急需解决。
2 故障分析高压电机检修后空载试运中电机振动大的原因分析有以下几种情况：1）电机转子动平衡未配平或配重块在检修中脱落；2）轴承清洗不干净，轴承内有异物；3）电机地脚没有垫平出现水平不稳现象；4）磁力中心线没有对齐；5）电机装配时端盖结合面、油盖结合面等处有变形导致没有安装到位。
6）转子轴径有凸起导致电机轴承未安装到位。
高压电机在全电压空载运行中不受外力作用时，转子会受电磁力影响自行找正磁力中心，电机制造厂家在设计轴承位时考虑到磁力中心的位置，轴承室径向留有一定的窜动量以满足定转子磁力中心找正，长期运行后电磁力和机械力会有所偏移，需重新确定磁力中心并找正固定，以满足电机正常运行需要。
根据该磨煤机电机故障描述来分析振动原因，应属于上述原因中的第四条：电机磁力中心线未对齐，下面从如何处理电机磁力中心线方面来阐述。
3 故障处理电机磁场中心的调整：在理想状态下，即电机运行中轴承的油脂不会被污损和甩出的情况下，电机运行转子的位置是由电机设计的电机磁场中心所固定的，或者说电机没有前后内外油盖，电机在磁场中心平衡后电机仍旧能正常运转。
其实我们常见的轴瓦电机就是该类型运行方式，我们可以注意到检修后的轴瓦电机启动瞬间有时候有较大的轴窜后恢复至平稳状态，此时的窜动就是电机在自行寻找电机的磁场中心。
轴瓦的常见故障及原因分析
电机常见故障及原因分析今天与大家一起谈谈电机的常见故障及原因分析，切磋.切磋，有错的地方请予以纠正，有不清楚的地方，请找我了解。
一、轴瓦温度高：分为两种，一种是真正瓦温高，一种是测量上的问题，真正的瓦温高也分为两种，一种是轴瓦磨损，一种是用油牌号不对，或使用的油时间过长，油变质，新油买的是混合油，劣质油（市场假货）。
1、磨损主要是端面靠住了，也就是该轴颈的端面与轴瓦的端面紧靠了，转起来两者相摩擦，自然温度会搞，产生的原因是：电机转轴轴向受力，使得磁力中心线偏移。
轴向受力又与安装有关，特别是联轴器的水平度，同轴度与安装图纸要求相差太大。
2、其次是连轴器加工精度太差，外圆大小不一，孔与孔很难对准，按装时尼龙棒硬打进去。
3、另一种就是缺油或不能形成油膜，将瓦底烧了，上瓦或下瓦巴金氏合金溶了，轻者修刮，重者换瓦。
4、测量上的问题，就是表计与实际温度差距大，如所测线路过长线电阻大，二根接线没有接补偿线等，这种情况可以在机旁测量测温元件电阻，换算成温度再与表计温度对比，就知道该差多少。
5、另外轴瓦温度一般要求设定在75℃跳闸报警，环境温度要求在40℃以下，轴瓦温度应随着环境温度的变化而变化，反之就有问题。
6、另外还有一个就是大家应该知道一个大概，就是轴瓦的顶部间隙应是轴径的千分之二，侧面间隙是顶部间隙一半，过大过小都容易造成发热。
二、电机电流大1、超额定电流，有些用户所配的高压柜其互感器的变化与所配的电流表的变比不对，所反映的电流值肯定是不对的，有的高压柜的表计计量本身误差较大（大10几安）有的用户其电网进线由于线路长.线路压降大，起动电机后电压低.由于负荷一定电流就大，所谓电压低电流大就是这种情况。
2.另一种电流大是用户反映磨机负荷还未加满，电机的电流已到了额定电流，因此不敢再加了，认为电机有问题，要求速派人来处理，这种情况主要是配套厂家设计选择电机功率时往下一檔选，而非往上一檔选，因为这样可以节省采购成本，如所配电机功率需1500KW，就选用1400KW，不选用1600KW，1400KW与1600KW电机的采购价格就有区别，这就造成了电机额定电流到了，而负荷还没加满，为这事我们去过现场多次。
