传感器与测量系统的一般特性
传感器的一般特性
• 通常用下面四个指标来表示传感器的动态性 能(P37): （1）时间常数τ （2）上升时间tr （3）响应时间t5、t2 （4）超调量
• 2.频域性能指标（P32） 通常在正弦信号作用下测定传感器动 态性能的频域指标，称为频率法。具体方 法是在传感器输入端加恒定幅值的正弦信 号，测出不同频率下稳定输出信号的幅值， 绘制出幅频特性曲线。 频域通常有下面三个动态性能指标： （1）通频带 b （2）工作频带 （3）相位误差
• 2.2传感器的动态特性 传感器的动态特性是指输入量随时间动态变 化时，其输出与输入的关系。传感器所检测的物 理量大多数是时间的函数，为使传感器输出信号 及时准确地反映输入信号的变化，不仅要求它具 有良好的静态特性，还要求它具有良好的动态特 性。 为研究传感器的动态特性，可建立其动态数 学模型，用数学中的逻辑推理和运算方法，分析 传感器在动态变化的输入量作用下，输出量如何 随时间改变。也常用实验手段研究传感器的动态 特性，即给传感器一个“标准”信号（正弦输入 和阶跃输入），测出其输出随时间的变化关系， 进而得到其各项动态特性技术指标。
1.理想的线性特性 当a0=a2 =a3=…=an=0时，具有这种特性。此时 y=a1x,静态特性曲线是一条直线，传感器的灵敏 度为Sn=y/x=a1=常数 2.非线性项仅有一次项和偶次项 即y= a1x+a2x2+a4x4+… 因不具有对称性，其线性范围较窄，所以在设 计传感器时一般很少采用这种特性。当出现 时，必须采取线性化补偿措施。
• 2.2.1传感器的动态数学模型 要精确建立传感器或其测试系统的数学 模型是很困难的，在工程上采取一些近似， 略去一些影响不大的因素。通常把传感器 看成一个线性时不变系统，用常系数线性 微分方程来描述其输出量y与输入量x之间的 关系。 对于一个复杂的系统或输入信号，求解 微分方程是很难的，常用一些足以反映系 统动态特性的函数，将系统的输出与输入 联系起来，这些函数有传递函数、频率响 应函数和脉冲响应函数等。

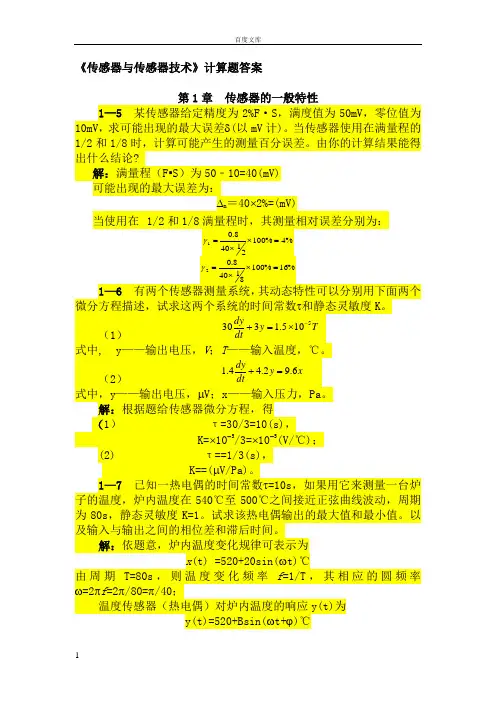

传感器与传感器技术(何道清)课后答案
《传感器与传感器技术》计算题答案1—5 某传感器给定精度为2%F·S，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。
由你的计算结果能得出什么结论?解：满量程（F ▪S ）为50﹣10=40(mV) 可能出现的最大误差为：∆m ＝40⨯2%=(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为：%4%10021408.01=⨯⨯=γ %16%10081408.02=⨯⨯=γ1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。
（1）T y dt dy5105.1330-⨯=+ 式中, y ——输出电压，V ；T ——输入温度，℃。
（2）x y dt dy6.92.44.1=+式中，y ——输出电压，μV ；x ——输入压力，Pa 。
解：根据题给传感器微分方程，得 （1） τ=30/3=10(s)，K=⨯10-5/3=⨯10-5(V/℃)；(2) τ==1/3(s)， K==(μV/Pa)。
1—7 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
解：依题意，炉内温度变化规律可表示为x (t) =520+20sin(ωt)℃由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40；温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=⨯=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+=535.7℃y(t)|m in =520﹣B==504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x y dt dy dt y d 1010322100.111025.2100.3⨯=⨯+⨯+式中，y ——输出电荷量，pC ；x ——输入加速度，m/s 2。

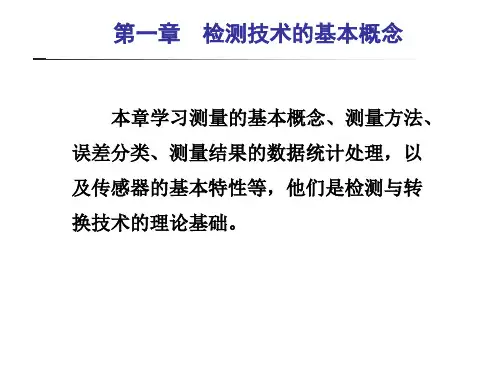

1-1测量的基本概念、测量误差1-2传感器及其基本特性
作图法求灵敏度过程 切点 y Δy
传感器 特性曲线
x1
y K x
0 Δx
xmax
x
2、分辨力：
指传感器能检出被测信 号的最小变化量，是有量纲 的数。当被测量的变化小于 分辨力时，传感器对输入量 的变化无任何反应。对数字 仪表而言，如果没有其他附 加说明，可以认为该表的最 后一位所表示的数值就是它 的分辨力。一般地说，分辨 力的数值小于等于仪表的最 大绝对误差。
传感器实例
温度传感器
压力传感器
液位传感器
三、传感器基本特性
传感器的特性一般指输入、输出特性。 包括：灵敏度、分辨力、线性度、稳定度、 电磁兼容性、可靠性等。
1、灵敏度 ：
灵敏度是指传感器在稳态下输出变化值与 输入变化值之比，用K 来表示：
dy y K dx x
（1－6）
对线性传感器而言，灵敏度为一常数；对非 线性传感器而言，灵敏度随输入量的变化而变 化。
产生粗大误差的一个例子
2.系统误差：
系统误差也称装置误差，它反映 了测量值偏离真值的程度。凡误差的 数值固定或按一定规律变化者，均属 于系统误差。
系统误差是有规律性的，因此可 以通过实验的方法或引入修正值的方 法计算修正，也可以重新调整测量仪 表的有关部件予以消除。
夏天摆钟变慢的原 因是什么？
3.随机误差
误差产生的因素：
1.粗大误差
明显偏离真值的误差称为粗大误差，也叫 过失误差。粗大误差主要是由于测量人员的粗 心大意及电子测量仪器受到突然而强大的干扰 所引起的。如测错、读错、记错、外界过电压 尖峰干扰等造成的误差。就数值大小而言，粗 大误差明显超过正常条件下的误差。当发现粗 大误差时，应予以剔除。
第1章 传感器的特性
3.重复性（Repeatability） 传感器在同一工 作条件下输入量 按同一方向(同为 正行程或同为反 行程)作全量程连 续多次变动时所 得特性曲线的不 一致程度。
重复性误差：
Rmax R 100% YFS
△Rmax：正（反）行程中的最大重复偏差
特性曲线一致性好, 重复性就好,误差就小。
3
传感器的特性：传感器所有性质的总称。 传感器的基本特性：输出/输入特性。
概述
静态特性 ： 被测参量基本不随时间变化或变化很缓慢时，传 感器的输出/输入特性。
动态特性 ：
被测参量随时间变化时 ，传感器的输出/输入特 性。
5
传感器的特性
1.1 传感器静态特性方程与特性曲线 1.2 传感器的静态特性 1.3 传感器的动态特性
取2σ或3σ值即为传感器静态误差。静态误差也 可用相对误差表示，即：
3 100% y FS
静态误差是一项综合性指标，基本上包含了前面 叙述的非线性误差、迟滞误差、重复性误差、灵敏度 误差等。所以也可以把这几个单项误差综合而得，即：
L H R S
2 2 2
（3-3）
32
1.2 传感器静态特性的主要指标
• 由于受很多因素的影响，会引起灵敏度变化从而产生灵敏 度误差，习惯上用相对误差表示
s
k k
100%
• 灵敏度的量纲： 输出的量纲/输入的量纲。V/℃、mv/g、A/g、mv/mm
• 能量控制型传感器，灵敏度与供给sensor的电源电压有关。 例如：100(mv/mm.V) 某位移传感器，当电源电压为1V时，每1mm位移的变化量 引起输出电压变化100mv。
|
温度稳定性（温漂）：传感器在外界温度变化情况下输 出量发生的变化，又称为温度漂移。 抗干扰能力稳定性：传感器对各种外界干扰的抵抗能力。
武汉大学传感器技术课件-传感器一般特性
主讲人： 吴琼水
武汉大学电子信息学院
第1章 传感器的一般特性
1.1 传感器静态特性
静态特性指标
（1）线性度 （2）灵敏度 （3）精确度(精度) （4）最小检测量和分辨力 （5）迟滞 （6）重复性 （7）稳定性 （8）漂移
线性度(Linearity)
在规定的条件下，传感器静态校准曲线(实际曲线)与拟合直线间最大偏差 与满量程输出值的百分比称为线性度。
传感器技术
主讲人： 吴琼水
武汉大学电子信息学院
第1章 传感器的一般特性
1.1 传感器静态特性
静态特性指标
（1）线性度 （2）灵敏度 （3）精确度(精度) （4）最小检测量和分辨力 （5）迟滞 （6）重复性 （7）稳定性 （8）漂移
迟滞
传感器在输入量由小到大(正行程)及输入量由大到小(反行程)变化期间其输入 输出特性曲线不重合的现象称迟滞。
例：某电子秤： 增加砝码
电桥输出 减砝码输出
0 g —— 50g —— 100g —— 200g 0.5 mv --- 2.0mv -- 4.0mv --- 8.0mv 0.6 mv --- 2.2mv ---4.5mv --- 8.0mv
H
H max
/Y FS
100%
产生这种现象的主要原因是由于传感器敏感元件材 料的物理性质和机械另部件的缺陷所造成的，例如弹 性敏感元件弹性滞后、运动部件摩擦、传动机构的间 隙、紧固件松动等。
准确度
说明传感器输出值与真值的偏离程度。准确度是系统误差大小的标志。
精确度
是精密度与准确度两者的综合优良程度。
低精密度， 低正确度
高精密度， 低正确度
低精密度， 高正确度
传感器的一般特性-电子科技大学
电子科技大学 传感技术课程组 制作
1
目录
引言 2-1 传感器的静态特性 2-2 传感器的动态特性 2-3 传感器的动态特性分析 2-4 传感器在典型输入下的动态响应 2-5 传感器的无失真测试条件 本章小结
电子科技大学 传感技术课程组 制作
2
引言 基本特性——输出-输入关系特性
特性相对于所选拟合直线的最大偏差等于最
大负偏差.
电子科技大学 传感技术课程组 制作
13
最小二乘线性
方法:找一条直线使各实际标定点与该直线的垂直偏差(即 输出量的偏差)的平方和最小,这条直线就叫最小二乘直线, 设其为： y=a+bx,然后求出a,b
电子科技大学 传感技术课程组 制作
14
电子科技大学 传感技术课程组 制作
上升时间trs 输出指示值从最终稳定值的5%或10%变
到最终稳定值的95%或90%所需要的时间。
响应时间tst 即时间常数，指输入量开始起作用
到输出指示值进入稳定值所给定的范围内所需的时间。
线性的 S y y b0 常数
x x a0
非线性的 S dy 常数
dx
电子科技大学 传感技术课程组 制作
7
一般希望测试系统的灵敏度高，且在满量程范 围内是恒定的。这是因为： 1）因为S较大，同样的输入可有较大的输出； 但是，并不是灵敏度越高越好，而应合理选择； （2）S不能太大，因为S，测量范围，同时 稳定性差，难以读数。
电子科技大端点线性
l 端点 指与量程的上下极限值对应的标定数据点 方法：将两端点连接起来的直线作为工作直线
电子科技大学 传感技术课程组 制作
12
独立线性
(2)1测量基本概念-测量系统的基本特性
20
分辨力
定义： 又称“灵敏度阈”，表征测量系统有效辨别输入量最 小变化量的能力。
描述： 1、分辨力 --- 是绝对数值，如 0.01mm，0.1g，1mv，… 2、分辨率 --- 是相对数值： 能检测的最小被测量的变 换量相对于 满量程的百分 数，如： 0.1%, 0.02% 3、阀值 --- 在系统输入零点附近的分辨力。
0
j t
dt
X ( j )
0
x (t )e j t dt
Y ( j ) bm ( j )m bm 1 ( j )m 1 b1 ( j ) b0 H ( j ) X ( j ) an ( j )n an 1 ( j )n 1 a1 ( j ) a0
27
测量系统的动态特性
28
动态特性
定义：测量系统在被测量随时间变化的条件 下输入输出关系。 特征：反映测量系统测量动态信号的能力。
29
研究动态特性的目的
理想情况：输出y(t)与x(t)一致。 实际情况：输出y(t)与x(t)一致程度与信号频率和动态误 差相关。
根据测量信号频率范围及测量动态误差的要求设计测量系 统； 已知测量系统及其动态特性，估算可测量信号的频率范 围与对应的动态误差。
st
Y ( s) y (t )e dt ( s j , 0)
0
X (s)
0
x (t )e st dt
Y (s)(an s n an1s n1 a1s a0 ) X (s)(bm s m bm1s m1 b1s b0 )
24
零位(失调)
定义：又称“零点”，当输入量为零 x=0时，测量 系统的输出量不为零的 数值
国家开放大学-传感器与测试技术课程设计(实验成绩)
传感器与测试技术课程设计随着计算机技术、信息技术的发展，信息资源的获取与信息的转换愈来愈引起人们的高度重视。
传感器与测试技术作为信息科学的一个重要的分支，与计算机技术、自动控制技术和通信技术一起构成了完整的信息技术学科，在信息技术领域具有不可替代的作用，以传感器为核心的测试系统已广泛地应用于工业、农业、国防和科学研究等领域。
在军事上，传感器与测试技术已经成为高技术武器装备发展的关键。
在装备性能检测、控制、故障诊断维修，以及战场目标探测、战场生化、环境探测等方面得到广泛应用，因此，许多高校都将《传感器与测试技术>作为工科专业学生的必修课程，也有多个专业开设了该门课程。
上课学生数量多，教学时数在36学时左右。
如何进一步完善基础教学内容、改革教学方法，增加装备应用特色，提高学生的实践与创新能力，已成为任课教师考虑的主要问题。
十分有必要根据学生的培养目标，以及传感器与测试技术的发展趋势，从教学理念、教学目的、课程和实验内容等方面进行优化设计。
一、课程教学理念与目标在工程技术领域，传感与测试过程是利用物质的物理、化学和生物效应，从客观事物对象中提取有关信息的感知和认识过程，属于信息科学中信息获取的范畴。
“工欲善其事，必先利其器”，传感器与测试技术作为人类认识客观事物特性、掌握其内在规律的主要手段，在认识世界、改造世界的过程中具有重要的作用，已成为信息时代的关键技术之一。
所以应能从哲学高度认识传感器与测试在信息获取和预处理过程中作用地位，树立“广义测试”的理念。
在教学内容的组织上，首先从了解传感器与测试技术在现代工业领域的作用地位为出发点，掌握传感器与测试过程的基本静动态特性和技术指标。
然后以实现位移、振动力、温度、流量等常见物理量的测量为目标，深入介绍电阻、电容、电感、热电、光电等传感器的工作原理和测量方法。
并结合武器装备中常用的微光、红外探测器件，详细介绍其构成原理，以突出本课程的军事应用特色。
通过开设验证型、设计型实验，提高学生对本课程的学习兴趣，激发他们的实践和创新意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 传感器与测量系统的一般特性
2-1：有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数和静态灵敏度K 。
（1）T y dt
dy 5105.1330-⨯=+ 式中y ：输出电压（V ），T ：输入温度（℃）
（2）x y dt
dy 6.92.44.1=+ 式中y ：输出电压（mV ），x ：输入压力（pa ）
2-2: 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
2-3: 某加速度传感器的动态特性可用如下的微分方程来描述：
x y t y t
y 1010322100.111025.2d d 100.3d d ⨯=⨯+⨯+ 式中y ：输出电荷量（pC ）x ：输入加速度值（m/s 2）试确定该传感器的ω0、ξ和k 的大小。
2-4:某压力传感器的校准数据如下表所示，试分别用端点连线法和最小二乘法求非线性误差。
并计算迟滞和重复性误差；写出端点连线法和最小二乘法拟合直线方程。
2-5：一只二阶力传感器系统，已知其固有频率f 0=800Hz ，阻尼比ξ=0.14，现用它作工作频率f =400Hz 的正弦变化的外力测试时，其幅值比A(ω)和相位角φ(ω)各为多少；若该传感器的阻尼比ξ=0.7时，其A(ω)和φ(ω)又将如何变化?
2-6 设有两只力传感器均可作为二阶系统来处理，其固有振荡频率分别为800Hz 和1.2kHz ，阻尼比均为0.4。
今欲测量频率为400Hz 正弦变化的外力，应选用哪一
只?并计算将产生多少幅度相对误差和相位差。
2-7 某一测量范围为0~1000 ºC的一体化热电偶温度仪表出厂前效验，其刻度标尺上的各点测量结果如下表所示：
(1)求出该温度仪表的最大绝对误差值；
(2)确定该温度仪表的精度等级；
(3)如果工艺上允许的最大绝对误差为±8ºC，问该温度仪表是否符合要求?
2-8 .某测温系统由铂电阻温度传感器、电桥、放大器和记录仪四个环节组成，各自的灵敏度分别为：0.4Ω/ºC、0.02V/Ω、100（放大倍数）、0.2cm/V。
（1）求该测温系统的总灵敏度；
（2）已知记录仪笔尖位移为8cm时，求所对应的温度变化值。
2-9 .有一传感器，其实测的输入/输出特性曲线（校准曲线）与拟合直线的最大偏差为∆L max=4ºC，而理论满量程测量范围为（-40~120）ºC，试求该传感器的线性度。
2-10 某压电加速度传感器，出厂时标出的电压灵敏度为100mV/g，由于测试需要需要加长导线，因此需要重新对加速度传感器的灵敏度进行标定，如果在能作50Hz和1g的振动标定台上进行标定，选用电压放大器的放大倍数为100，标定用晶体管毫伏表上指示电压为9V，试计算加速度传感器的电压灵敏度K，并与原灵敏度比较。
2-11.某测温系统由以下四个环节组成，各自灵敏度如下：铂电阻温度传感器：0.5 Ω/ºC；电桥：0.01V/Ω；放大倍数：100（放大倍数）；笔式记录仪：0.1cm/V。
求：（1）测温系统的总灵敏度；
（2）记录仪笔尖位移为4cm时，所对应的温度变化值。
2-12 某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
2-13 .某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：k1=0.2 mV/ºC 、k2=2.0V/mV、k3=5.0mm/V，求系统的总灵敏度。
