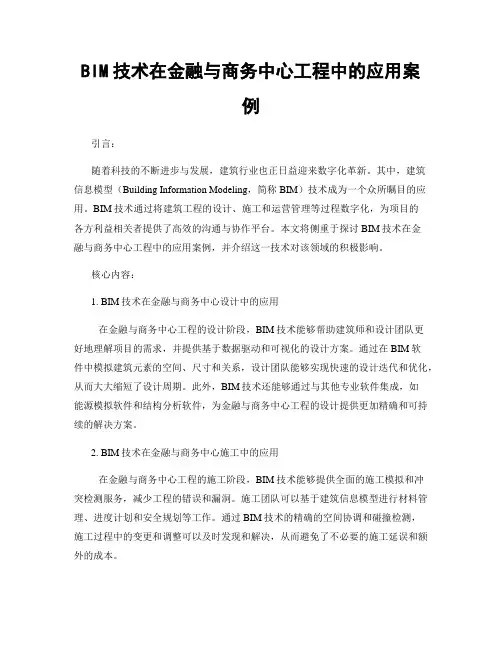

BIM技术在金融与商务中心工程中的应用案例
BIM技术在金融与商务中心工程中的应用案例引言：随着科技的不断进步与发展，建筑行业也正日益迎来数字化革新。
其中，建筑信息模型（Building Information Modeling，简称BIM）技术成为一个众所瞩目的应用。
BIM技术通过将建筑工程的设计、施工和运营管理等过程数字化，为项目的各方利益相关者提供了高效的沟通与协作平台。
本文将侧重于探讨BIM技术在金融与商务中心工程中的应用案例，并介绍这一技术对该领域的积极影响。
核心内容：1. BIM技术在金融与商务中心设计中的应用在金融与商务中心工程的设计阶段，BIM技术能够帮助建筑师和设计团队更好地理解项目的需求，并提供基于数据驱动和可视化的设计方案。
通过在BIM软件中模拟建筑元素的空间、尺寸和关系，设计团队能够实现快速的设计迭代和优化，从而大大缩短了设计周期。
此外，BIM技术还能够通过与其他专业软件集成，如能源模拟软件和结构分析软件，为金融与商务中心工程的设计提供更加精确和可持续的解决方案。
2. BIM技术在金融与商务中心施工中的应用在金融与商务中心工程的施工阶段，BIM技术能够提供全面的施工模拟和冲突检测服务，减少工程的错误和漏洞。
施工团队可以基于建筑信息模型进行材料管理、进度计划和安全规划等工作。
通过BIM技术的精确的空间协调和碰撞检测，施工过程中的变更和调整可以及时发现和解决，从而避免了不必要的施工延误和额外的成本。
3. BIM技术在金融与商务中心运营与管理中的应用在金融与商务中心工程竣工后，BIM技术仍然发挥着重要作用。
通过将建筑信息模型与设备管理和维护软件集成，运营团队可以实时监测建筑设备的性能和状态。
BIM技术还可以用于优化设备维护计划和能源管理方案，从而提高建筑物的运行效率和可持续性。
此外，BIM技术还可以为业主提供虚拟现实（VR）和增强现实（AR）的体验，帮助他们更好地了解和管理建筑物的各项运营指标。
案例分析：以某商务中心项目为例，BIM技术的应用实现了项目的高效实施和良好运营。

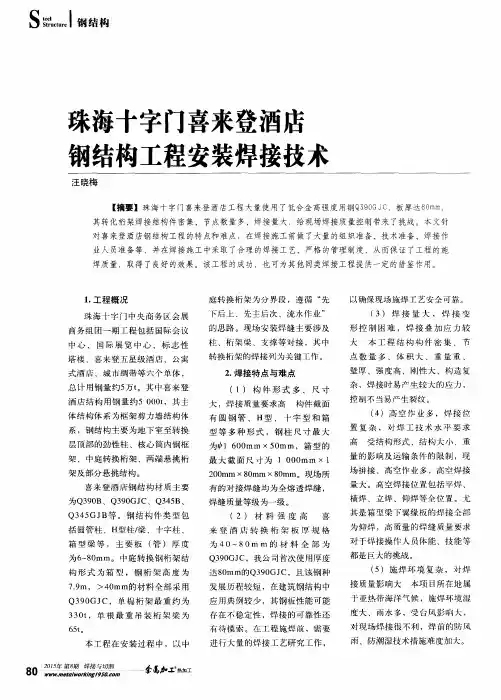

珠海十字门喜来登酒店钢结构工程安装焊接技术
高
受 结构 形式 、结 构 大 小 、重
量 的 影 响及 运 输 条 件 的 限 制 ，现
场 拼 接 、高 空作 业 多 ，高 空 焊接 量 大 。高 空 焊接 位 置包 括 平 焊 、 横 焊 、立焊 、仰 焊 等 全 位 置 。尤
ｔ ｅ ｅ ｌ
Ｉ 钢 结 构
珠海十字门喜来登酒店 钢结构工程安装焊接技术
汪晓梅
【 摘要ｌ珠海十字门喜来登酒店工程大量使 用了低合金高强度用￣ ］ Ｑ ３ ９ ０ Ｇ Ｊ ｃ 板厚达８ ０ ｍ ｍ ， 其转化桁架焊接结构件 密集、节点数量多、焊接量大，给现场焊接质量控制带来 了挑战。本文针 对喜来登酒店钢结构工程 的特 点和难点，在焊接施工前做 了大量 的组织准备、技术准备、焊接作
（ ２） 材 料 强 度 高 喜
来 登 酒 店 转 换 桁 架 板 厚 规 格
其 是 箱 型 梁 下 翼缘 板 的 焊 接 全 部
为 仰 焊 ，高 质量 的焊 缝 质 量 要 求 对 于 焊 接 操 作 人 员体 能 、技 能 等 都 是 巨大 的 挑 战 。
箱 型 梁 等 ，主 要板 （ 管 ） 厚 度 为６ ￣ ８ ０ ｍｍ。 中 庭 转 换 钢 桁 架 结 构 形 式 为 箱 型 ，钢 桁 架 高 度 为
大 本 工 程 结 构 构 件 密 集 、 节 点 数 量 多 、体 积 大 、 重 量 重 、 壁 厚 、 强 度 高 、刚 性 大 、构造 复
柱 、桁 架 梁 、支 撑 等 对 接 ，其 中
转换 桁 架 的焊 接 列 为关 键 工作 。
２ ． 焊接特点与难 点
建筑工程中的BIM技术应用案例分享
建筑工程中的BIM技术应用案例分享BIM技术在建筑工程中的应用案例分享引言随着科技的不断进步和发展，建筑工程行业也迎来了一系列创新技术的应用。
其中，建筑信息模型（BIM）技术作为一种全新的建筑设计和管理方法，逐渐受到了业界的关注和认可。
本文将通过分享几个在建筑工程中成功应用BIM技术的案例，探讨BIM技术在建筑行业中的重要性及其带来的好处。
案例一：深圳湾体育中心深圳湾体育中心是2011年深圳世界大运会的主要场馆之一。
作为一个标志性建筑项目，深圳湾体育中心对设计、施工和运营的要求非常高。
BIM技术的应用在这个项目中，发挥了重要作用。
设计团队使用BIM技术建立了详细的三维模型，准确地呈现了建筑的空间布局和外观，帮助项目团队更好地与业主和建筑师沟通和协作。
在施工阶段，BIM技术使施工人员可以实时查看模型，预测和解决潜在的施工问题，提高了施工效率和质量。
此外，BIM技术还帮助管理团队轻松地调度和监控工程进度，确保项目按时完成。
案例二：伦敦奥运会场馆伦敦奥运会场馆是一个复杂的建筑项目，包括大型体育场馆、室内游泳馆、运动员村等多个建筑物。
为了确保项目顺利进行，建筑师和施工团队使用BIM技术在项目设计和施工的各个阶段进行协作。
BIM技术被用于设计和模拟场馆的空气流动和照明效果，以确保观众和运动员都能够获得最佳的体验。
在施工阶段，BIM技术帮助施工人员预测和解决潜在的冲突和碰撞问题，避免了后期修复和重做工作，提高了施工效率和质量。
案例三：阿联酋迪拜塔阿联酋迪拜塔是世界上最高的建筑物之一，高达828米。
在这个建筑项目中，BIM技术的应用使得设计师和施工人员能够更好地预测和解决潜在的结构问题，并确保塔楼的安全性和稳定性。
设计团队使用BIM技术建立了丰富的三维模型，通过模拟不同结构条件和外部环境的影响，确保塔楼的设计符合预期。
施工人员使用BIM技术进行实时施工监控，并优化施工计划和资源调度，确保工程进度和质量。
结论从以上案例可见，BIM技术在建筑工程中的应用能够极大地提高设计、施工和管理的效率和质量。

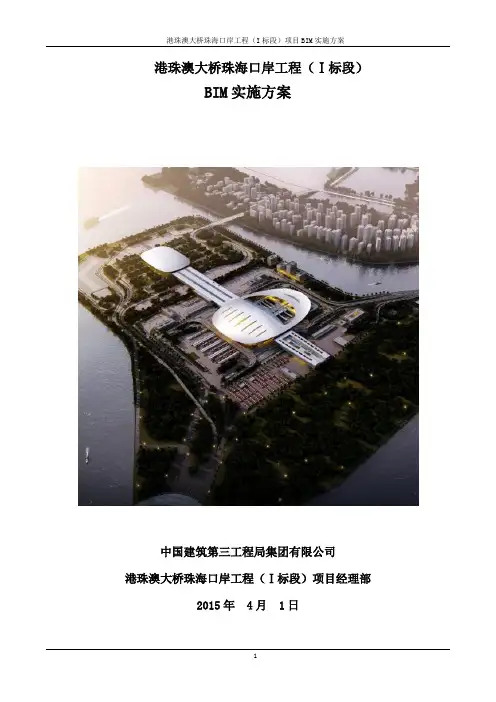

港珠澳BIM实施方案
港珠澳大桥珠海口岸工程（Ⅰ标段）BIM实施方案中国建筑第三工程局集团有限公司港珠澳大桥珠海口岸工程（Ⅰ标段）项目经理部2015年 4月 1日目录第1章 BIM实施整体目标及说明 (4)1.1 BIM整体目标 (4)1.2 BIM实施目标及说明 (4)第2章 BIM管理体系的建立 (5)2.1 建立BIM组织架构 (5)2.2 信息沟通交互流程 (6)2.3 BIM工作职责 (6)2.3.1 总包BIM职责 (6)2.3.2 人员岗位职责 (7)2.3.3 项目管理人员BIM职责 (7)2.4 BIM工作制度 (8)2.4.1 明确人员的职责 (8)2.4.2 建模工作制度 (8)2.4.3 专业间协调管理 (8)2.4.4 BIM数据共享管理 (8)2.4.5 例会及报告制度 (9)2.4.6 BIM会议制度 (9)2.5 BIM工作环境 (10)2.6 BIM培训计划 (11)第3章 BIM实施流程 (13)第4章 BIM工作实施计划 (14)4.1 模型管理 (14)4.2 BIM技术管理 (15)4.2.1 施工模拟 (15)4.2.2 复杂节点深化设计 (19)4.2.3 图纸会审及优化 (20)4.2.4 无纸化施工 (21)4.3 平面管理 (21)4.4 质量管理 (22)4.4.1 3D样板引路 (22)4.4.2 模型对比 (23)4.5 安全管理 (24)4.5.1 危险源识别及布置 (24)4.6 进度管理 (25)4.7 商务管理 (28)4.8 BIM辅助运营维护 (31)第1章 BIM实施整体目标及说明1.1BIM整体目标在工程各阶段应用BIM技术，提高项目策划能力，增强项目过程管控能力，提高施工深化设计质量和效率，提升项目各阶段的精细化管理水平，实现工程实体与数字大厦的同步交付，为业主后期物业运营维护服务提供帮助。
1.2BIM实施目标及说明第2章 BIM管理体系的建立2.1建立BIM组织架构结合项目技术人员情况及分公司的BIM技术支持，组建本项目的BIM管理部，具体人员安排如下：项目BIM负责人董晓刚土建BIM 组长张阳机电BIM组长郭天喜钢结构BIM组长XXX幕墙BIM组长XXX预算BIM组长李京萍进度计划BIM组长刘晓晗现场BIM组长黄国前土建BIM 工程师1名给排水BIM工程师1名暖通BIM工程师1名电气BIM工程师1名钢结构BIM工程师2名幕墙BIM工程师2名预算部门人员2名进度计划人员1名现场管理人员2名BIM 联络小组BIM 执行人员陈明廖天鸣何龙飞岳电欣XXXXXXXXXXXX王小伟卢建晗邓涛邱胜刘毅2.2 信息沟通交互流程各专业基于BIM 模型进行应用点应用策划（技术、平面、质量、安全、进度、商务管理）各专业模型综合及协调总包方初审业主审核监理正式出施工图及应用点开展各专业建立模型抄送抄送建议审核通过反馈意见2.3 BIM 工作职责 2.3.1 总包BIM 职责2.3.2人员岗位职责2.3.3项目管理人员BIM职责2.4BIM工作制度2.4.1明确人员的职责根据BIM应用和实施等工作的不同，组织不同小组，明确分工与合作，发挥团队力量。
BIM技术在建筑工程施工过程中的质量控制应用_7
BIM技术在建筑工程施工过程中的质量控制应用发布时间：2022-02-14T07:21:04.700Z 来源：《防护工程》2021年28期作者：袁裕新[导读] 掌握施工质量控制的重点和难点，对施工作业进度和规划做到统筹安排，实现项目的质量管控目标。
珠海大横琴口岸实业有限公司广东省珠海市 519000摘要：近年来，经济快速发展，科学技术不断进步，建筑工程施工信息化技术应用越来越广泛，其中BIM技术的应用是代表，因其参数化管理、可视化程度高、能够进行碰撞检查、项目信息化管理，故在高层建筑的应用中显示出独特优势。
BIM技术为建筑工程施工质量管理提供了新的解决方案。
通过研究相关文献，结合实践经验，在梳理建筑工程施工各阶段质量控制重点与难点的基础上，将BIM技术与建筑工程施工质量管理相结合，系统分析BIM技术在建筑工程施工过程中的质量控制具体应用，并说明其应用效果。
关键词：BIM技术；建筑工程；施工；质量控制引言BIM技术主要通过对建筑工程建立参数化模型，并通过模型对施工过程进行模拟预演，及时发现并改进施工过程的不合理环节，施工管理人员可以进一步熟悉施工过程，掌握施工质量控制的重点和难点，对施工作业进度和规划做到统筹安排，实现项目的质量管控目标。
1BIM技术的几大特征①模拟性特征，BIM技术最为显著的特征之一就是模拟性，是BIM技术获得广泛运用的重要因素之一。
借助BIM技术模拟性特征:第一，能够精准模拟建筑项目施工全过程，全方面掌握建筑项目外部形态和内部架构，从而在建筑项目数字模型的帮助下，降低许多施工不到位的现象发生。
同时，针对于一些复杂的施工环境，可借助BIM技术相应模拟建筑项目的可能产生的现象，让操作人员可按照3D模型的模拟现象，全面做好有关防护作业。
②协调性特征，现阶段建筑项目施工规模较大，大部分建筑项目施工期间选址分包制的施工模式，使得建筑项目的施工单位较多，极难对施工信息数据进行有效沟通，极易造成建筑项目施工不当的现象。
第九届“创新杯”建筑信息模型BIM应用大赛优秀项目和优秀单位名单(整理)
交通枢纽工程类BIM应用
第一名
浙江省交通规划设计研究院有限公司
杭州绕城西复线扩容段湖州段BIM设计应用
并列第二名
甘肃省交通规划勘察设计院股份有限公司
G1816乌海至玛沁国家高速公路景泰至中川机场互通立交BIM技术应用
中铁工程设计咨询集团有限公司济南设计院、济青高速铁路有限公司、中建八局第一建筑有限公司
并列第二名
湖南省建筑设计院有限公司
中南大学湘雅五医院
深圳市建筑工务署、上海市地下空间设计研究总院有限公司、香港华艺设计顾问（深圳）有限公司、中建三局第二建设工程有限责任公司、上海同济工程咨询有限公司
深圳市医疗器械检测和生物医药安全评价中心
山东省建筑设计研究院
乌鲁木齐儿童医院BIM正向设计探索
并列第三名
第一名
重庆市市政设计研究院
重庆市四横线分流道工程
并列第二名
上海市政工程设计研究总院（集团）有限公司、上海城投水务工程工程管理有限公司、上海城建市政工程（集团）有限公司
黄浦江上游水源地连通管工程
上海市城市建设设计研究总院（集团）有限公司
虹桥污水处理厂
中机国际工程设计研究院有限责任公司
湖南省永州市双牌县县城总体规划
浙江工业大学工程设计集团有限公司
浙江工业大学德清校区
深圳市建筑设计研究总院有限公司
安徽省庐江县二中
深圳市建筑工务署、上海市地下空间设计研究总院有限公司、上海宝冶集团有限公司、深圳市华阳国际工程设计股份有限公司、深圳市东部建设监理有限责任公司
清华大学深圳研究生院创新基地建设工程
深圳市建筑工务署、上海宝冶集团有限公司、深圳广田集团股份有限公司、中车信息技术有限公司
首届中国建设工程BIM大赛获奖名单(卓越工程项目奖)
BIM卓越工程项目奖029-2015
湖北省电力勘测设计院
东风雷诺110kV变电站工程BIM综合应用
刘莉、王伟、张凯、洪敏、舒磊、张科奇
二等奖
BIM卓越工程项目奖030-2015
中建二局深圳分公司
BIM技术在深圳能源大厦项目的全过程应用
陈建良、张冲、李伟、曾庆文、蔡佳兵、王政平
二等奖
BIM卓越工程项目奖031-2015
中国建筑第八工程局有限公司总承包公司
上海世茂深坑酒店BIM技术应用
危鼎、葛乃剑、赵静雅、季晓普、张林、王硕
一等奖
BIM卓越工程项目奖013-2015
中国建筑第八工程局有限公司西南分公司
重庆中渝·国际都会（4#地块）项目BIM技术应用
张琴、朱承铭、叶茂全、姜文辉、童思哲、叶婧
一等奖
BIM卓越工程项目奖014-2015
中国建筑第八工程局有限公司广州分公司
宝钢大厦(广东)项目BIM技术应用
骆军、朱达祥、黄晨、吕军、胡宇涛、叶强
三等奖
BIM卓越工程项目奖053-2015
中国建筑第八工程局有限公司青岛分公司
上海迪士尼乐园项目-园区六七工程BIM技术应用
张建华、起林春、罗亚楠、郑洪、陈豹、徐虎
三等奖
BIM卓越工程项目奖054-2015
中建三局集团有限公司
佰翔京华中心主体工程BIM技术应用
张剑、李建、张文荣、纪文龙、王大龙、梁栋国
三等奖
BIM卓越工程项目奖047-2015
中建二局第一建筑工程有限公司深圳分公司
深业上城（南区）工程BIM技术应用
王琦、尹马林、杨超、安利、王小坡、王立阳
三等奖
BIM卓越工程项目奖048-2015
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
珠海十字门中央商务区BIM技术应用
首届中建协BIM技术应用大赛一等奖项目：珠海十字门中央商务区BIM技术应用
项目概况珠海十字门中央商务区项目位于珠海市香洲区，毗邻湾仔、横琴和拱北三大口岸，东面与澳门一水相隔，为大型集群高端建筑的地标与经典之作。
该项目是宝冶建设的建筑类型集中得最多、最具综合性、最具代表性的高端商业组团建筑群项目，更是宝冶管理、技术、BIM应用、团队战斗力最强综合体现的一个项目。
项目总建筑面积66万㎡，包括国际展览中心、国际会议中心、五星级喜来登酒店、公寓式酒店、标志性塔楼、商业配套（城市绸带）六个单体。
其中由国际标准甲级写字楼和白金五星级瑞吉酒店组成的标志性塔楼——“珠海中心”，以其328.8米的高度，被誉为“珠澳第一高楼”。
通过BIM技术的应用，解决了超高层项目施工过程中存在的多个技术
难题，保障了项目施工的顺利进行。
应用实例1、地下基坑工程
对于基坑支护，创建了包括冠梁、拉梁、支护桩和锚索的模型。
同时在模型创建的过程中识别图纸中的各种问题并与相关方协调提前解决问题。
协调制定优化基坑施工方案设计，达到精确、安全、经济的目的。
2、核心筒混凝土施工
利用BIM技术，通过建立结构模型、塔吊模型、爬模体系模型，通过模拟施工工况、受力分析，解决爬模架与钢梁的预埋板、塔吊埋件、洞口等位置冲突，在确保爬模稳定性、安全性前提下，调整各工序的施工时间，优化工期进度。
3、劲性混凝土节点深化
运用BIM模型对劲性混凝土钢筋节点进行了优化设计和安装模拟，实现在密集钢柱栓钉影响下框架柱钢筋顺利绑扎，确保框架梁主筋通过钢骨柱时柱端部抗剪力不受影响。
4、超高层钢结构
塔楼钢结构重量15000吨，主要包含D1800钢管柱、600X2400矩形柱、转换桁架及楼层平台钢梁。
通过BIM技术对整个钢结构进行分段设计，确定吊装构件的分段方案，并利用模拟动画和方案对施工队伍进行交底。
5、数字化扫描
对现场钢结构实际情况进行3D扫描，形成3D扫描实体模型。
通过可
反映现场实际情况的3D实体模型与BIM设计模型的比对，复核安装结果并为下道工序提供实际数据支撑。
提高质量检查的效率与准确性，并有效控制危险源，进而实现项目质量、安全可控的目标。
6、机电安装工程
机电施工前期，采集项目各个参与方相关的信息数据创建BIM模型，检查各个专业之间碰撞、不合理、天花板净空达不到要求等问题。
优化设计最终生成机电施工详图，包括平面图、剖面图、节点详图、支
架图。
