涤纶新型染色载体的开发和应用性能研究
新工艺新产品涤纶新型染色载体的开发和应用性能研究*杨军,刘拥君,刘方,周向东,翦育林(湖南工程学院化学化工系,湖南湘潭411104)[摘要]以有机羧酸和多元醇为原料,采用酯化法合成涤纶染色载体Z T-ECO,讨论了其应用性能。
研究结果表明,该产品是一种值得推广的环保型染色载体。
[关键词]染色载体;分散染料;聚对苯二甲酸乙二酯纤维;应用开发[中图分类号]TS19312+26[文献标识码]E[文章编号]1003-1308(2003)03-0034-051引言常用的涤纶纤维染色方法有高温高压法、热熔法和载体染色法。
目前,载体染色法没有得到广泛应用的主要原因是:(1)染色效果不理想,(2)会引起染液分散稳定性下降,(3)对环境造成污染, (4)染色后载体去除困难。
我们经过一年多的努力,在参阅有关文献基础上[1~3],已较为成功地开发出一种新型染色载体ZT-EC O,并经过实验和应用证明:该产品的使用效果良好,值得推广。
2实验部分211实验材料分散蓝H-GL200%,分散红玉S-2GFL150%,分散黄棕2R-FS150%,邻苯基苯酚,甲基萘,载体ZT-EC O,滤纸2#和4#(W HATMAN)。
212实验仪器RAPID高温高压染色小样机(台湾),电脑测配色仪SF-600(美国DATACOLOR),UV-2201紫外分光光度计(日本岛津),真空抽滤装置(上海)。
213ZT-EC O的合成和作用机理21311合成以有机羧酸和有机醇为主要原料,以浓硫酸为催化剂,按一定比例在温度146~148e下反应215h,然后分离,得到一种无色油状液体。
将此油状液体与其它表面活性剂复配,即得到新型环保载体ZT-ECO。
21312作用机理该产品的主要成份为酯类化合物,涤纶纤维的化学名称为/聚对苯二甲酸乙二酯0,属典型的酯类化合物。
根据相似相溶原理,Z T-ECO对涤纶有增塑、膨化作用,从而有利于分散染料向纤维内部扩散;同时该产品不含联苯氯化物以及芳烃类有害物质,对环境无害。
[收稿日期]2003-06-26;[修订日期]2003-08-18*本文研究内容为湖南省教育厅资助的科研项目,序号为02C177。
214热稳定性的测定[4]本课题以3种载体为研究对象,采用AATC C-146-1996方法,测量载体对分散染料溶液热稳定性的影响。
215对染料染色性能的测定21511染色处方分散染料X%(o wf)冰醋酸调pH4-5载体Y g P L浴比1B1021512染色工艺流程在50e时加入染料、载体、冰醋酸,搅拌5min y以015e P min升温速率升温至100e,再保温染色一定时间y降温至85e,还原清洗10min y水洗y烘干。
21513上染速率的温度依存性测定按照21511和21512中的工艺和条件对涤纶织物进行染色,用紫外分光光度计测量染色前染液吸光度值(I0)和染色结束后染液的吸光度值(I1),再按下式计算近似上染百分率:上染百分率(%)=I0-I1I0@100%21514上染速率的时间依存性测定在恒定温度下,按21511处方对涤纶织物染色,用紫外分光光度计测量染色前染液的吸光度值(I0)和染色过程中(一定时间点处)染液的吸光度(I2)再按21513所示公式计算出上染百分率。
21515载体用量对上染率的影响将各载体按一定浓度梯度,按21512工艺流程对涤纶织物进行染色,测量上染率的高低。
21516移染率的测定原布按3%(o wf)染料浓度进行染色(130e@50mm)。
分别取相同重量的色布和白布,助剂用量1、2、4、6、8g P L在一定温度下进行移染试验,来测量移染率的高低。
21517染色牢度的测定按ISO)3法测试染色后织物的水洗牢度,按GB)3920测试染色织物的摩擦牢度。
21518织物颜色特性的测定取来染色后的织物样品,用电脑测配色仪SF)600测量其颜色表观深度和色差的变化情况。
3结果与讨论311ZT-ECO的特性和技术指标外观:无色油状液体。
溶解性:能与水以任意比例混合形成白色乳液。
pH值(1g P L的乳液):617。
特性:¹增塑作用强,促染效果好;º对染液的稳定性无不良影响;»无特殊气味;¼对环境无害。
312对染液热稳定性的影响以分散红玉S)2GFL150%为研究对象,用水将其配成5g P L的染液200mL,分别加入各载体1 g P L,5g P L,8g P L,10g P L,在100e和120e温度下处理1h;然后降温至70e,用真空抽滤装置经过2#P4#滤纸抽滤,记录抽滤时所用的时间并对滤纸残余物进行评级,结果如表1所示。
表1各种载体对染液热稳定性的影响未用载体时邻苯基苯酚甲基萘ZT-ECO1g P L4g P L8g P L10g P L1g P L4g P L8g P L10g P L1g P L4g P L8g P L10g P L抽滤时间(s)100e120e1620192424283034384020252829323642421620182220242425残余物评级100e120eI-A-4I-A-4I-A-3I-A-3I-A-3I-B-3I-B-3I-B-3I-B-2I-B-2I-A-4I-B-3I-A-3I-B-3I-A-3I-B-3I-B-2I-B-2I-A-4I-A-4I-A-4I-A-4I-A-3I-A-4I-B-4I-B-4由表1可知,随着邻苯基苯酚和甲基萘在染液中用量的增加,染液的稳定性明显下降,而ZT-ECO对染液的热稳定无明显不良影响。
由此说明,载体-ZT-EC O与分散染料染液的相溶性较好。
313载体用量对上染率的影响将各载体以一定浓度梯度、按21512中的工艺流程对涤纶织物进行染色,以未加载体的空白染色布样为参照标准,上染率结果如表2所示。
表2各种载体的浓度对染液上染率的影响(%)载体浓度1g P L2g P L3g P L4g P L5g P L6g P L7g P L8g P L9g P L10g P L邻苯基苯酚48.349.851.755.956.857.256.154.252.850.3甲基萘49.450.753.456.857.957.656.354.751.449.1 ZT-ECO53.355.658.962.464.565.864.362.160.759.4由表2可知,随着载体浓度的增加,染液的上染率也在不断增加:但增加互一定程度后,上染率将随载体用量的增加而下降。
这可能是当载体用量达到一定程度后,在染液中形成了第三相,从而使染料在染液中的溶解度增加,使较多的染料残留在染浴中,从而降低了染料的上染率。
在100e 时染色,邻苯基苯酚的最佳浓度为6g P L,甲基萘的最佳浓度为5g P L,ZT-EC O的最佳浓度为6g P L。
314温度对分散染料上染率的影响按21511和21512中的工艺条件和工艺流程,以分散蓝H-GL200%为研究对象,染色深度为2%(owf),在不同温度点处的上染率如表3所示。
表3染液上染率对温度的依存性(%)温度(e)未用载体时邻苯基苯酚甲基萘ZT-EC O 50000060 3.2 4.5 4.9 5.4707.39.210.111.88010.415.116.518.39016.121.323.526.710020.538.040.944.7由表3可知,随着染色温度的提高,染液的上染率明显增加,其中以ZT-EC O增加的幅度最大。
由此说明,Z T-ECO对涤纶的增塑作用最强。
315在恒定温度下时间对分散染料上染率的影响采用两个温度点(100e、120e),染色深度2%(o wf),染料用蓝H-GL200%,载体用量1g P L。
随着染色时间的延长,染料上染率对时间的依存性如表4所示。
表4染色时间对上染率的影响(%)时间(min)温度(e)未用载体时邻苯基苯酚甲基萘ZT-EC O0100120101001208.321.510.526.813.830.715.234.82010012035.748.338.854.239.156.444.360.94010012038.962.844.368.545.369.750.472.36010012040.370.948.575.949.476.856.480.6由表4可知,在恒定温度下,随着染色时间的延长,上染率增加,尤以ZT-EC O增加的幅度最大。
由此说明,Z T-ECO的助染效果最好。
316载体对染色织物牢度的影响在各种助剂的作用下(1g P L),将织物染成同一深度(130e@40min),并经还原清洗,进行水洗牢度和摩擦牢度测试,结果如表5所示。
表5载体对染色织物牢度的影响(级)染料名称助剂名称水洗牢度(ISO-3法)摩擦牢度羊毛腈纶涤纶尼龙棉醋纤干湿分散蓝H-GL 200%未用载体时4-54-5434-54-54-54邻苯基苯酚4-54-53-42-34-5443-4甲基萘4-54-53-42-34-5443-4 ZT-ECO4-54-5434-54-54-54分散红S-2GFL 未用载体时4-54-53-42-34-54-54-54邻苯基苯酚4-54-532-34-54-543-4甲基萘4-54-532-34-54-543-4 ZT-ECO4-54-53-42-34-54-54-54分散黄棕2R-FS 未用载体时4-54-543-44-5443-4邻苯基苯酚4-54-53-434-5443甲基萘4-54-53-434-5443-4 ZT-ECO4-54-543-44-5443-4由表5可知,载体邻苯基苯酚和甲基萘对染色织物的牢度略有影响,主要表现在涤纶和尼龙的沾色牢度下降,同时摩擦牢度也有所下降:而ZT-EC O对染色织物的牢度基本上没有影响。
317对染色织物颜色特性的影响在各种载体的作用下(6g P L),分别对织物进行染色(130e@40min),染色深度2%(owf),以未加载体染色之色样为参照标准,对各染色织物测色,结果如表6所示。
表6各种载体对染色织物颜色特性的影响总色差($E)色相差($H)艳度差($C)邻苯基苯酚0.318-0.241-0.187甲基萘0.307-0.224-0.163Z T-ECO0.243-0.109-0.113由表6可知,使用邻苯基苯酚和甲基萘将对织物的颜色有一定的负面影响,主要表现在色光偏暗、色差编大。
4结论(1)载体ZT-EC O对涤纶的增深、膨化作用好,使涤纶纤维能在常压、100e时染色:(2)载体ZT-EC O对染料的染色牢度和色光无不良影响。
[参考文献][1]Baumann.Carrier composition for disperse dyes[P].US pat:4350493,1982-09-21.[2]Robert Christian keller.Process for the dyeing of textile material with dye carrier of predominantly hi gher boiling alkylbenzenes[P].US pat:3706530,1963-07-09.[3]Sidney M.Weinstein.Dyeing syn thetic fi bers wi th alkyl naphthalene composition[P].US pat:1963-07-09.[4]Dispersibility of disperse dyes:Filter test.AATCC-146-1996.欢迎订阅2004年5天津纺织科技65天津纺织科技6是天津纺织工程学会、天津市纺织服装研究院主办的纺织专业刊物(国内统一刊号:C N12-1110P TS)。
涤纶纤维环保型染色载体苯甲酸苄酯的应用性能
涤纶纤维环保型染色载体苯甲酸苄酯的应用性能贾梦莉;王春梅【摘要】采用苯甲酸苄酯作为载体对涤纶纤维染色以降低其染色温度，探讨了苯甲酸苄酯对涤纶纤维的结构及染色性能的影响。
结果表明：载体苯甲酸苄酯对涤纶纤维有增塑作用，且不会对纤维造成损伤；苯甲酸苄酯的加入可以提高分散染料的平衡上染百分率及上染速率，缩短半染时间，且对分散染料雅特隆蓝AQE的移染性能有较大影响。
载体苯甲酸苄酯染色效果与高温高压法染色效果相近，但对皂洗牢度之沾色牢度及升华牢度之沾色牢度有一定的负面影响。
%This paper uses benzyl benzoate as dyeing carrier to decrease dyeing temperature of polyester fiber and studied the impact of benzyl benzoate on the structure and dyeing properties of polyester fiber. The results show that benzyl benzoate as carrier has a plasticizing effect on polyester fiber without damages to the polyester fiber. Adding benzyl benzoate can improve equilibrium dye uptake and dye rate of disperse dye, reducing half-dyeing time, and has big effect on the migration of Artelon blue AQE. The dyeing effects of benzyl benzoate are similar to these with high temperature and high pressure process, however, it has some negative impact on the staining fastness of soaping fastness and sublimation fastness.【期刊名称】《丝绸》【年(卷),期】2016(053)004【总页数】5页(P13-17)【关键词】苯甲酸苄酯;涤纶;载体染色;分散染料;染色性能【作者】贾梦莉;王春梅【作者单位】南通大学纺织服装学院，江苏南通226019;南通大学纺织服装学院，江苏南通226019【正文语种】中文【中图分类】TS193.57涤纶纤维性能优良，应用广泛，但其结构紧密，结晶度高，染色困难，常采用高温高压法染色。
新型染色载体对涤纶织物染色的影响
尚玲 ． 染载对纶物色影 润 ，新 色体涤织染的响 等型
２ ３
新 型 染 色 载 傩 劝 涤 纶 织 物 染 色 昀 影 响
尚润玲 邢 昆
（ ． 阴轻工职业高级中学 ， 江苏江 阴 ２４ ２ ； ２ 江苏阳光集团 技术开发 部 ， 江苏江 阴 ２ ４ ２ １江 １４ ６ ． １４ ６）
中的溶解 ，使 较多 的染料残 留在 染浴 中， 降低 染料 在 纤维和 溶液 中的分 配系数 ，从而 降低 染料 的上染 率 。上染率最大时载体Ａ 的用量为１ ５ ｇＬ 冬青油用 Ｂ ． ／ ，
量 为 １ ０ｇ Ｌ ． ／ 。
计算上 染率 （ Ａ） ０％ 。 ａ 卜Ａ／。×１０ ，Ａ、Ａ分别为染前液和
三
槲 求
刻度 ，测 定吸光度 ，计算上染率 。
移染 率的测定 ：染料２ （ｍ ） ｐ ． ～５ ５ ％ ｏ ｆ ， Ｈ５ ０ ． ，浴 比５ １ 升温 速率 ２℃／ ｉ ， ３ ０： ， ｍ ｎ １ ０℃染色 ６ ｉ 。移 ０ ｎ ｍ 染 ，取 染样和 空 白样每 份 ｌ ，载体 质量浓度 分别为 ｇ ０ ５ ． 、１ ５ ． 、２ ５ ／ 。原染试 样和移染试 ． 、１ ０ ． 、２ ０ ． Ｌ ｇ 样分别烘干 、熨平 ，在测 色仪上测定Ｋ ｓ ，计算移 ／值 染率 ＝ （／ ）／ Ｋ Ｓ 。 ０ ％， （／ ） （／ ）分 别 Ｋ Ｓ （／ ）×１０ ＫＳ Ｋ ｓ 为原染试样和移染试样的Ｋ Ｓ 。 ／值
Ｋ ｅ ｗ ｏｒ ｙ ｄｓ： ｃ ｒｉｒ ｓ ｅ ｓ ｙ ｓ ｙ ｉｇ ｐ ｌｅ ｔ ｒ ａ ｒ ａ ｒ ；ｄｉｐ ｒｅ ｄ ｅ ；ｄ ｅｎ ； ｏｙ ｓ ｅ ｂ ｉ ｅ ｆ ｃ
涤 纶 纤 维 的 染 色 方法 有 载 体 染 色 法 、 高温 高
新型阳离子染料常压可染涤纶染色残液的多次循环利用
新型阳离子染料常压可染涤纶染色残液的多次循环利用郭晓丽;王建明;张大省【摘要】新型阳离子染料常压可染涤纶(NECDP)染色上染率高达99.5％,残液清澈.将残液继续补充染料可多次循环再染色,研究了多次循环再染色织物的上染百分率、K/S值、色差(ΔE)及色牢度等.结果表明,染液再循环利用5次后,染料的上染百分率大多仍在99％左右,仅黑色在97.6％.残液多次循环染色试样与初次染色试样相比,K/S值无明显差异,色差ΔE均小于1.多次循环染后,织物耐干、湿摩擦色牢度和耐皂洗色牢度均在4级以上;金黄、蓝、黑染色试样耐酸、碱汗渍色牢度可以达到3级以上,仅有红色试样的耐碱汗渍色牢度不足3级.【期刊名称】《染整技术》【年(卷),期】2018(040)010【总页数】4页(P26-29)【关键词】阳离子染料;常压可染;循环利用;染色;节水【作者】郭晓丽;王建明;张大省【作者单位】北京服装学院材料科学与工程学院,北京 100029;北京服装学院材料科学与工程学院,北京 100029;北京服装学院材料科学与工程学院,北京 100029【正文语种】中文【中图分类】TS195.5聚对苯二甲酸乙二醇酯（PET）纤维大分子结构规整，结晶度和取向度高，无规结构PET的玻璃化转变温度（Tg）为79℃，经拉伸取向，定型后的Tg提高至125 ℃；PET分子结构中又缺少与染料结合的活性基团；因此，PET纤维通常只能用分散染料在高温高压条件下染色。
新型阳离子常压可染聚酯[1-2]是在常规PET化学结构中引入聚间苯二甲酸乙二醇酯-5-磺酸钠及聚对苯二甲酸聚乙二醇酯链段，破坏了PET大分子的结构规整性，又增加了其柔性，降低了它的玻璃化转变温度。
因此，NECDP可以在常压条件下使用阳离子染料染色，染后织物色泽鲜艳，且具有良好的色牢度[3-6]。
杨肖婉等[7]利用红、金黄、蓝、黑四种不同颜色阳离子染料对NECDP纤维进行了染色性能研究，在100 ℃入染较短时间内均达到染色平衡，染色时间短，效率高，且四支染料的上染百分率均在98%以上，与金国周等[8]的研究结果一致，染后残液澄清[8]，几乎不需要对残液进行脱色处理。
染色动力学方案
涤纶低温载体染色工艺研究1.染色工艺（步骤蓝色，举例红色，绿色步骤+要求）整体工艺流程：染色水洗还原清洗水洗烘干载体：苯甲酸乙酯、水杨酸甲酯、乳化剂：扩散剂NNO、十二烷基硫酸钠还原清洗工艺参数：保险粉2g/L烧碱2g/L浴比50:1(mg/L)温度90℃时间20min。
染色工艺参数：分散染料3%(owf)浴比50:1(mL/g)载体用量3g/L40℃入染，2℃/min的速率升温至100℃，保温时间40min，降温至40℃。
2.实验步骤：2.1染色（1）分散染料用量3%（owf）（例如：涤纶织物为1g，则根据织物重，分散染料用量则为0.03g）（最大吸收波长下，测配制好的染液的最初吸光度A0）；（2）加入3g/L(染液50mL，则3g/L载体为0.15g，以下依次以此方式计算用量）。
载体溶液中将1g（或成倍增加）涤纶织物加入到；（3）再加入扩散剂NNO为1g/L，按浴比50:1（mL/g）（1g涤纶织物配制染液50mL）配制50mL（或成倍增加）染液（实验所用均为去离子水，即蒸馏水），（4）水浴40℃入染，染色温度90℃，升温速率2℃/min，保温时间20min，用冰乙酸酸/磷（染色后测残夜经5000r/min的离心机离心5-10min 酸二氢铵调节pH值为5（缓慢涤加调节）。
后，测吸光度A1，记录表格中）。
2.2水洗用去离子水60℃水洗两次，烘干并称重。
2.3还原清洗液保险粉2g/L烧碱2g/L浴比50:1温度90℃时间20min3.性能测试3.1颜色测试方法采用Datacolor SF650测色配色仪，在D65、10°光源下测定染色织物的K/S值。
测色步骤：（1）将待测布样分别放在D65照明体下，观察并比较在不同光源下Lab值的大小。
（2）目测条件：光源与织物呈45°角，目测视线与织物垂直；校正Orintex测色仪，选用最大孔径；对于每块布样进行多次检测，取其平均值。
3.2染色相对深度 染色相对深度计算：%10021⨯=K K d （1） 式（1）中：d 为染色相对深度，%；K 1为苯甲酸乙酯染色的涤纶织物的K/S 值；K 2为水杨酸甲酯的涤纶织物的K/S 值。
耐碱涤纶匀染剂TF-212WL的应用性能研究

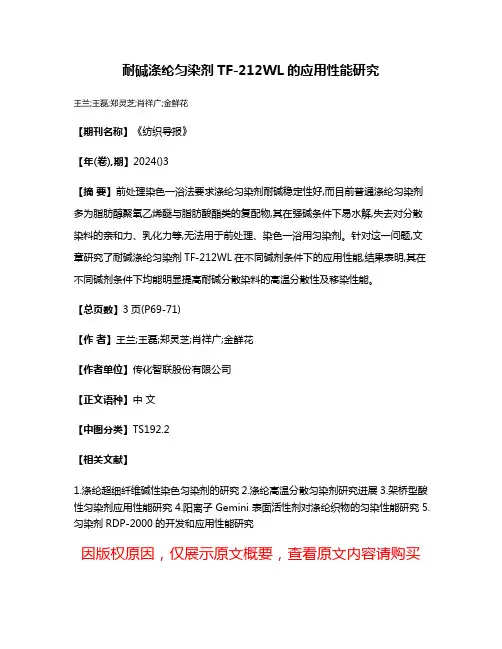

耐碱涤纶匀染剂TF-212WL的应用性能研究
王兰;王磊;郑灵芝;肖祥广;金鲜花
【期刊名称】《纺织导报》
【年(卷),期】2024()3
【摘要】前处理染色一浴法要求涤纶匀染剂耐碱稳定性好,而目前普通涤纶匀染剂多为脂肪醇聚氧乙烯醚与脂肪酸酯类的复配物,其在强碱条件下易水解,失去对分散染料的亲和力、乳化力等,无法用于前处理、染色一浴用匀染剂。
针对这一问题,文章研究了耐碱涤纶匀染剂TF-212WL在不同碱剂条件下的应用性能,结果表明,其在不同碱剂条件下均能明显提高耐碱分散染料的高温分散性及移染性能。
【总页数】3页(P69-71)
【作者】王兰;王磊;郑灵芝;肖祥广;金鲜花
【作者单位】传化智联股份有限公司
【正文语种】中文
【中图分类】TS192.2
【相关文献】
1.涤纶超细纤维碱性染色匀染剂的研究
2.涤纶高温分散匀染剂研究进展
3.架桥型酸性匀染剂应用性能研究
4.阳离子Gemini表面活性剂对涤纶织物的匀染性能研究
5.匀染剂RDP-2000的开发和应用性能研究
因版权原因，仅展示原文概要，查看原文内容请购买。

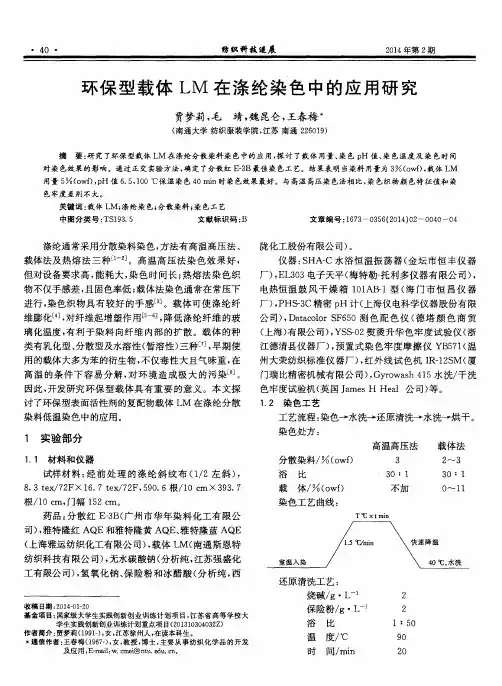

环保型载体LM在涤纶染色中的应用研究
对 染 色效果的影响 。通过正 交实验方 法， 确定 了分散红 Ｅ － ３ Ｂ最佳 染色工艺。结果表明 当染料 用量为 ３ （ ｏ ｗ １ ） ， 载体 Ｌ Ｍ 用量 ５ （ ｏ ） ， ｐ Ｈ值 ６ ． ５ ， １ ０ ０℃保温 染色 ４ ０ ｍｉ ｎ时染 色效果最好 。与 高温高压 染 色法相 比 ， 染 色织物颜 色特征值 和染
色 牢度 差 另 ｌ 】 不 大。
关 键词 ： 裁体 Ｌ Ｍ； 涤纶 染色； 分散 染料 ； 染色工艺
中图分类号 ： ＴＳ １ ９ ３ ． ５ 文 献标 识码 ： Ｂ 文章编号 ： １ ６ ７ ３ －０ ３ ５ ６ （ ２ ０ １ ４ ） ０ ２ －０ ０ ４ ０－０ ４
涤 纶通 常采 用 分散染 料 染 色 ， 方 法 有 高温 高 压法 、
讨 了环 保型 表 面活性 剂 的复配 物 载体 Ｌ Ｍ 在 涤纶 分 散 染 料低 温染 色 中 的应用 。
电热恒温 鼓 风干燥 箱 １ ０ ｌ Ａ Ｂ － １ 型（ 海 门市 恒 昌仪器 厂） ， Ｐ ＨＳ － ３ Ｃ精密 ｐ Ｈ计（ 上海仪电科学仪器股份有限
公 司） ， Ｄａ ｔ ａ ｃ ｏ ｌ ｏ ｒ Ｓ Ｆ ６ ５ ０测 色 配 色 仪 （ 德 塔 颜 色 商 贸 （ 上海 ） 有 限公 司） ， Ｙ Ｓ Ｓ － ０ ２熨 烫升 华 色 牢 度试 验 仪 （ 浙 江德 清县 仪器 厂 ） ， 预 置 式染 色牢 度 摩 擦 仪 ＹＢ ５ ７ １ （ 温
州大荣纺织标准仪器厂） ， 红外线试色机 Ｉ Ｒ ＿ １ ２ Ｓ Ｍ（ 厦 门瑞 比精密机械有限公 司） ， Ｇ ｙ ｒ ｏ ｗ ａ ｓ ｈ ４ １ ５ 水洗／ 干洗
色牢 度试 验机 （ 英国 Ｊ ａ ｍｅ ｓ Ｈ Ｈｅ ａ ｌ公 司） 等。
高性能涤纶的催化性能研究进展
高性能涤纶的催化性能研究进展涤纶是一种广泛应用于纺织、包装、建筑等领域的合成纤维材料。
以其优异的性能和广泛的应用领域而闻名于世。
然而，随着对环境保护和可持续发展的重视，对涤纶纤维的性能提升和绿色生产要求也越来越高。
因此，研究高性能涤纶的催化性能成为当前研究的热点之一。
首先，了解涤纶的基本性质对于研究和改善其催化性能至关重要。
涤纶是通过聚酯化学反应合成得到的合成纤维，其主要成分是聚对苯二甲酸乙二醇酯（PET）。
PET是通过对苯二甲酸酯和乙二醇在催化剂存在下进行酯交换反应得到的。
因此，催化剂的选择和优化对于涤纶的催化性能至关重要。
在涤纶纤维的生产中，催化剂主要用于促进酯交换反应和聚合反应的进行。
催化剂可以提高聚合反应的速度和选择性，降低酯交换反应的温度和压力。
目前常用的催化剂有金属催化剂、盐酸和碱催化剂等。
其中，金属催化剂如锌、钛、铜等被广泛应用于涤纶的生产中。
这些金属催化剂具有良好的催化活性和选择性，能够有效提高涤纶的质量和性能。
然而，传统的催化剂在涤纶纤维生产过程中存在一些问题，如催化效果不稳定、催化剂残留量高等。
因此，科学家们不断探索新型高性能催化剂的研究。
近年来，纳米催化剂成为研究的热点之一。
纳米催化剂具有较大的比表面积和丰富的表面活性位点，能够提高催化反应的速率和选择性。
同时，纳米催化剂具有优异的稳定性和再生性能，能够减少催化剂的损耗和对环境的污染。
此外，研究人员还通过改变催化剂的结构和成分来提高涤纶的催化性能。
例如，将金属催化剂与载体材料进行复合，能够提高催化剂的稳定性和活性。
同时，优化催化剂的组合方式和比例，可以提高涤纶纤维的物理性能和化学稳定性。
另外，研究人员还从天然产物中寻找潜在的催化剂，如酶类，这些天然催化剂具有良好的催化活性和选择性，同时具有较小的对环境的污染。
在涤纶的催化性能研究中，除了催化剂的优化和开发，还需要考虑生产过程中的工艺条件和环境因素。
例如，合理调控催化反应的温度、压力和反应时间，能够提高涤纶纤维的结晶度和拉伸性能。
涤纶的染色性能
涤纶的染色性能
涤纶特点：疏水分子；结构紧密；热塑性纤维。
用分散染料，由于其分子小，对涤纶有亲和力，再借助高温热胀、柔化分子链作用，或溶胀剂膨胀作用，分散染料进入涤纶内部，在使用温度下，由于物理、几何束缚作用，从而达到染色牢度。
1. 高温高压法染色原理和染色方法
130℃左右的温度下, 用分散染料的悬浮液进行染色 .
高温高压卷染染色举例：
染液处方：分散染料x分散剂NNO(或胰加漂T) 0—0．5g／L冰醋酸0．5mL／l (或用磷酸二氢铵1～2 g／L，调节pH 5～6)
分散染料染涤纶时的上染曲线示意图
2、载体染色法
<100℃水中，加化学药剂---载体。
载体：联苯、邻苯基苯酚、水杨酸甲酯
栽体作用：
1）增塑涤纶；
2）增溶染料，增加涤纶表面吸附染料，促扩散
载体缺点：毒性、污染，残留影响涤纶日晒牢度
优点：染涤毛、涤腈不耐高温处理织物。
3、热溶（熔）染色法
170~220 ℃无水染色。
热溶处理仅1~2min.，染料瞬间入织物。
热溶染色工艺：
纯涤纶连续化加工，大批量生产。
手感、鲜艳度差。
涤纶染色方法
涤纶染色的方法介绍涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。
在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。
涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。
涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。
在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。
涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。
涤纶染色通常用三种方法：1、载体染色法载体的作用是使合成纤维在较低温度下上染。
涤纶染色用的载体主要有联苯、卤代芳烃、邻苯基苯酚、水杨酸酯等有机化合物，常用的是邻苯基苯酚钠盐或水杨酸甲酯。
载体分子小，染色时先于染料上染,对纤维起增塑作用，降低纤维分子间的作用力,促进无定形区的大分子链段活动，使染料分子容易扩散进入纤维。
载体还能增加纤维对染料的平衡上染量，染得较浓的颜色。
染色时，将分散剂、染料、载体加入染浴，升温到近沸,染1小时左右。
用邻苯基苯酚钠盐作载体在温度高于60℃后，需要逐步加入醋酸等酸性物质，使钠盐逐步转变成游离酚而起载体的作用。
染色后应充分水洗、皂洗去除残留载体，因载体有一定毒性并会降低染色品的日晒牢度。
2、高温染色法在密闭染槽中染色，因染槽中染液温度高于100℃蒸汽压力大于1个大气压，又称高温高压染色法。
适用于纤维、纱线和织物染色。
染液温度增高后，染料在染液中的溶解度和纤维的染色饱和值，以及染料在纤维中的扩散速率都可提高，不但上染速率快，平衡上染量也有增加。
染色时在染浴中加入染料、分散剂和匀染剂，染液维持在pH5左右,在70℃左右开始上染，逐渐升温到约130℃后，续染1小时左右，然后降温、排液、水洗和皂洗。
3、热溶染色法是高温干态条件下，染料迅速扩散进入纤维的染色方法。
适用于大批量浅、中色织物的连续轧染，生产效率很高。
选用的染料应颗粒细小、有较高的升华牢度，于室温下浸轧加有防泳移剂的染料悬浮液，使染料颗粒沉积在织物组织中。
环保型涤纶染色载体Okolez 501的应用
式 中 ，ＧＯ 为移 染前 原染 来自样 上 的染料 量 ：Ｇ１ ８ Ｏ ９ ０ ｔ ０ ０ ｌ １ ０ ｛ ２ ０ ｌ ３ ０
为 移染 后移 染试样 上 的染 料 量 。 １ ． ４ ３ 染色透 染 性 取 染色 后数 根涤 纶纱 线 ，用Ｙ１ ７ ２ 型 纤维 切片
很 难实现 工业化 大生 产 。载体 染色 法对 设备 要求
（ Ｄａ ｔ ａ ｃ ｏ ｌ ｏ ｒ 公司） ，织 物摩 擦 色 ， ｉ 度测 试 仪（宁波 纺织 仪器 ‘ 、 。 １ ． ２环保 载体Ｏ ｋ ｏ Ｉ Ｏ Ｚ ５ ０ １ 乳 化 将 一 定质 量 比的 王 １ 保 载体 Ｏｋ ｏ ｌ ｅ ｚ ５ ０ ｌ 加到 一 定 罱 自制 的乳化剂 （ 阴离予 、非 离了乳化 剂复 物 ）中，加 热搅拌 ，得 浅黄 色透 明液体 ， 为自 制载 体５ ０ １ 。
１ 试验
冰 乙酸
浴比ｌ ： ２ ０
染色 工艺 ： ４ ０ ℃入染 ２ 。 Ｃ ／ ｍｉ ｎ ｇ ＂ ｌ ‘ 温 全一 定温度 、保温 一 定时 间 （ Ｔ ℃ ×ｔ ｍｉ ｎ ） 以３ ℃／ ｍｉ ｎ 降温 至４ ０ ￣ Ｃ出 缸一染 毕 ，冷 水洗 ３ 次一 还 原清 洗（ ７ ０ ￣ Ｃ ｘ １ ０ ａｉ ｒ ｎ ， Ｎａ ＯＨ ２ ｇ ／ Ｌ ，保 险粉 ２ ｇ ／ Ｌ ，浴 比 １ ： ｌ Ｏ ０ ） 一 冷 水沈
２ ％（ ｏ ｗ １ ） ｙ ％（ ｏ ｗＯ ０ ． ３ （ ｇ ／ Ｌ ）
染深 性差等 问题［ Ｉ － ７ 】 。 环保载 体Ｏ ｋ ｏ ｌ ｅ ｚ ５ ０ ｌ 无毒、 无味， 可生 物 降解 ， 对 纤维和 染料 有一 定亲和 力 ，研 究其在 染色 载体
方 面 的应用 具有 卜 分 重要 的意义 。
