医院信息系统的ER图2
E-R模型实例
收银员
1
商品
1
M
收银
销售
M
M
1
购物单
• 收银员（收银员代号，……） 主码：收银员代号 • 商品（商品编号，商品名称，单价，……） 主码：商品编号 • 购物单（购物单号，购物时间，总金额，收银员 代号，……） 主码：购物单号 外码：收银员代号 • 销售（购物单号，商品编号，数量，……） 主码：购物单号，商品编号 外码：购物单号， 商品编号
以下是一个顾客在超市购物的购物小票请根据小票所提供的信息设计一个以下是一个顾客在超市购物的购物小票请根据小票所提供的信息设计一个eerr模型并将这个模型并将这个eer模型转换成关系数据模型要求标注主码和外码
E-R模型实例
1.某医院病房计算机管理中需要如下信息： • 科室：科名，科地址，科电话，医生姓名 • 病房：病房号，床位号，所属科室名 • 医生：姓名，职称，所属科室名，年龄，工作证 号 • 病人：病历号，姓名，性别，诊断，主管医生， 病房号 • 其中，一个科室有多个病房、多个医生，一个病 房只能属于一个科室，一个医生只属于一个科室， 但可负责多个病人的诊治，一个病人的主管医生 只有一个。 • 完成如下设计： • （1）设计该计算机管理系统的E－R图； • （2）将该E-R图转换为关系模型结构； • （3）指出转换结果中每个关系模式的候选码。
3.以下是一个中学学生的成绩通知单所提供的信息，设计一个E-R模型， 3.以下是一个中学学生的成绩通知单所提供的信息，设计一个E 并将这个E 并将这个E-R模型转换成关系数据模型，要求标注主码和外码。 • 学 号：200102123 姓名：马顶峰 • 家庭住址：城西区江岸路120号 电话：3456712 • —————————————————————————————— —————— • 班级编号：20010203 班级：高二（3）班 • 班 主 任：杨平 • —————————————————————————————— —————— • 课程编号 课程名称 期中成绩 期末成绩 • 02001 语文 86 81 • 02002 数学 76 90 • 02003 英语 89 78 • 02004 物理 66 85 • 02005 化学 85 89 • 02006 生物 78 90
习题-ER图(附答案)
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
医院er图数据库
11、医院“住院管理信息系统”对医生、护士、病人、病房、诊断、手术、结账等有关信息进行管理，其ER 图如图7.11所示。
这个ER 图有8个实体类型，其属性如下：病人（住院号，姓名，性别，地址）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称）病床（病床编号，床位号，类型，空床标志）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用）诊断书（诊断书编号，科别，诊断）收据（收据编号，项目，金额，收款员，日期）这个ER 图有11个联系类型，其中1个是1：1联系，8个1：N 联系，2个是M ：N联系。
联系的属性如下：协助（角色）处方（处方单号，序号，药品名称，规格，数量，费用）入住（入院日期，出院日期）试把这个ER 图转换成关系模型。
并指出各个关系模式的主键和外键。
医生诊断书手术处方书写协助接受M N 111M 拥有N1 N 主刀病人N N 1 N图7.11住院管理信息系统的ER图11、解：根据ER图和转换规则，8个实体类型转换成8个关系模式，2个M：N联系转换成2个关系模式。
因此，图7.11的ER图可转换成10个关系模式，如下所示：病人（住院号，姓名，性别，地址，病房编号，床位号，入院日期，出院日期）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称，手术室编号）病床（病床编号，床位号，类型，空床标志，护士工号）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用，手术室编号，医生工号，住院号）诊断书（诊断书编号，科别，诊断，医生工号，住院号）收据（收据编号，项目，金额，收款员，日期，住院号）协助（手术标识号，医生工号，角色）处方（处方单号，序号，药品名称，规格，数量，费用，住院号，医生工号）感谢下载!欢迎您的下载，资料仅供参考。
ER图例子
E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。
（1）试画出ER图，并在图上注明属性、联系的类型。
（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。
1所示。
图7。
1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解:（1) ER图如图7。
2所示.图7。
2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
E_R图转换关系模型
数据库系统工程师模拟试题1.某医院病房管理信息系统需要如下信息：科室：科室名、科室地址、科室电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中，一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。
试完成该系统的数据库设计：（1）设计该系统的E-R图（2）将该E-R图转换为关系模式结构（3）指出转换结果中每个关系模式的候选码。
2. 图中显示一张交通违章处罚通知书，根据这张通知书提供的信息，设计一个E-R模型，并将这个E-R模型转换成关系数据模型，要求标注主码和外码。
交通违章通知书编号：TZ11719罚款暂扣驾驶执照E-R图关系模型：司机（驾照号，姓名，地址，邮编，电话）PK=驾照号机动车（牌照号，型号，制造厂，生产日期）PK=牌照号警察（警察编号，姓名）PK=警察编号通知书（编号，日期，时间，地点，违章记载，驾照号，牌照号，警察编号）PK=编号FK1=驾照号，FK2=牌照号，FK3=警察编号处罚（编号，处罚方式）PK=编号，处罚方式3. 为研究所科研人员和项目设计E-R模型：某研究所有若干个研究室，每一个研究室有一名负责人和多个科研人员，每一个科研人员只属于一个研究室。
研究所承接了多个科研项目。
每个科研项目有多个科研人员参加，每个科研人员可以参加多个项目。
研究室有研究室名、办公地点和负责人，科研人员有姓名、性别、年龄、职称和参加某个项目的工作量，科研项目有项目名、开工时间和负责人。
医院住院部管理系统(医院ER图) PPT
大家好
4
大家好
5
2-2医生管理子系统分E-R图
这个系统有6个实体类型，其属性如下： • 医生（医生工号，姓名，职称） • 患者（患者编号，姓名，性别，所属科室） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，费用） • 护士（护士工号，姓名，职称） 一个医生可以有多个患者、主刀多个手术、可协助多个手术，
大家好
1
1、需求分析
此次研究将某医院管理系统简单分为两个子 系统：
①病人管理子系统 主要功能记录病人的相关信息。 ②医生管理子系统 主要功能记录医生及手术的相关信息。
大家好
2
2、构建子系统分E-R图
大家好
3
2-1病人管理子系统分E-R图
这个系统有7个实体类型，其属性如下： • 病人（住院号，姓名，性别，地址） • 主任医师（医师工号，姓名，工龄 ） • 诊断书（诊断书编号，科别，诊断） • 手术（手术标识号，类型，日期，时间，费用） • 病床（病床编号 ，类型，空床标志） • 护士（护士工号，姓名，职称） • 账单（账单编号，项目，金额，收款员，日期）
• 医生（医生工号，姓名，工龄，职称） • 护士（护士工号，姓名，职称，手术室编号） • 病床（病床编号，类型，空床标志，护士工号） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，医生工号，手术室编号，
住院号） • 诊断书（诊断书编号，科别，诊断，医生工号） • 账单（账单编号，项目，金额，收款员，日期，住院号） • 协助（手术标识号，医生工号，协助角色）
医院门诊管理系统 E-R图
N
1 病人 获得
1
医院门诊管理系统——药房管理E-R图
病人 N 领取 M 药品 M M N 存放 1 门诊药房 领取 N 配药 M 药方医务 人员 N 取药
N
医院门诊管理系统
主要E-R图
医院门诊管理系统整体E-R图
1 1 获得 N 获得 病人 N 诊断 M 门诊医生 1 开出 N 就诊单
N 1 N 1 1 属于 1 病人信息库 1 录入 N 获得 M N 存放 N 门诊收据记 账小票 1 取药 N 药品 N 领取 M 医务人员 门诊药房 1 录入 N 处方单 录入 N
领取
1
医院门诊管理系统——门诊挂号管理E-R图
病人 1 属于 1 病人信息库 1 录入 N 1 获得 N 就诊单
医院门诊管理系统——医生门诊管理E-R图
病人 得 N
1
属于
开出
1
N 录入 处方单
病人信息库
1
N
医院门诊管理系统——缴费管理E-R图
病人 1 获得 1 获得 N 门诊收据和记账小条
医院信息系统ER图
医院信息系统ER图
电话号身份证号家庭住址
电话号家庭住职业
挂号类主治医
病人姓病人性
主治医生
收费人收费金额工作时间安排
检验收检验结果
检查收检查结果关系模型：
实体集：
门诊医师（医生编号、身份证号码、姓名、性别、年龄、家庭住址、专业技术职称、电话号码）
病人（病人编号、身份证号码、姓名、性别、年龄、家庭住址、职业、电话号码）
挂号单（挂号单编号、病人姓名、挂号日期、挂号科室、挂号类别、主治医生）
处方（处方号、病人年龄、处方内容、主治医师、病人姓名、病人性别）
处理方案（处理方案号、开出时间、处理方案内容、主治医师、病人姓名）
门诊病历（病历号、病人姓名、病历内容、诊断时间、主治医师）
收费项目（收费项目号、项目类型、相应序号、收费金额、收费人员、病人姓名）
工作时间安排（工作时间、所属科室、主治医师）
检验项目（检验序号、检验医师、检验内容、检验分析、检验结果、检验收费情况）
检查项目（检查序号、检查医师、检查内容、检查分析、检查结果、检查收费情况）。
例子 E-R图及数据库设计 精品
2017年9月17日星期日
E-R图
7/23
例2
E-R图
借书证号 姓名 单位
借书人
借书日期 出版社
出版数量 出版社名 电报编号
书号
书名
数量
位置
出版日期
邮编
地址
电话
2017年9月17日星期日
E-R图
8/23
例2
转换得到的关系模式
借书人( 借书证号 , 姓名 , 单位 ) 图书( 书号 , 书名 , 数量 , 位置 ) 出版社( 出版社名 , 电报编号 , 电话 , 邮编 , 地址 ) 借阅( 借书证号,书号 , 借书日期 , 还书日期 )
入住(病房号 , 床位号 ,病历号 , 住院日期) 诊治(病历号 , 工作证号 , 诊治日期) 组成(病房号 , 床位号 , 科名) 从属(科名 , 工作证号)
2017年9月17日星期日
E-R图
5/23
例 2：一个图书管理数据库要求提供下述服务
可查询书库中现有图书的品种、数量和存放位置。所有
各类图书都由书号惟一标识
品，每种商品也可存放在多个商店销售，每个商店销售的 每一种商品用月销售量描述；商店与职工之间存在“聘用” 联系，每个商店有许多职工，每个职工只能在一个商店工 作，商店聘用职工有聘期和月薪
2017年9月17日星期日
E-R图
20/23
例5
解：
实体 ：商店、商品、职工 联系 ： 商店与商品间存在“销售”联系，m : n 商店与职工间存在“聘用”联系，1 : n 实体属性 ： 商店 ：商店号、商店名、地址 商品 ：商品号、商品名、规格、单价 职工 ：职工号、姓名、性别、业绩 联系属性 ： 销售 ：月销售量 聘用 ：聘期、月薪
医院E-R图 数据库

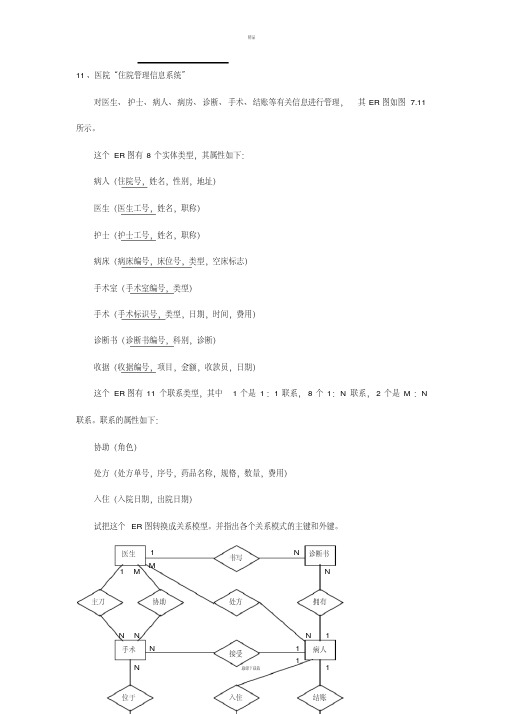

11、医院“住院管理信息系统”对医生、护士、病人、病房、诊断、手术、结账等有关信息进行管理，其ER图如图7.11所示。
这个ER图有8个实体类型，其属性如下：病人（住院号，姓名，性别，地址）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称）病床（病床编号，床位号，类型，空床标志）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用）诊断书（诊断书编号，科别，诊断）收据（收据编号，项目，金额，收款员，日期）这个ER图有11个联系类型，其中1个是1：1联系，8个1：N联系，2个是M：N联系。
联系的属性如下：协助（角色）处方（处方单号，序号，药品名称，规格，数量，费用）入住（入院日期，出院日期）试把这个ER图转换成关系模型。
并指出各个关系模式的主键和外键。
图7.11住院管理信息系统的ER图11、解：根据ER图和转换规则，8个实体类型转换成8个关系模式，2个M：N联系转换成2个关系模式。
因此，图7.11的ER图可转换成10个关系模式，如下所示：病人（住院号，姓名，性别，地址，病房编号，床位号，入院日期，出院日期）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称，手术室编号）病床（病床编号，床位号，类型，空床标志，护士工号）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用，手术室编号，医生工号，住院号）诊断书（诊断书编号，科别，诊断，医生工号，住院号）收据（收据编号，项目，金额，收款员，日期，住院号）协助（手术标识号，医生工号，角色）处方（处方单号，序号，药品名称，规格，数量，费用，住院号，医生工号）。
