人教版九年级物理 16.4变阻器 练习无答案
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。
下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。
闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。
电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

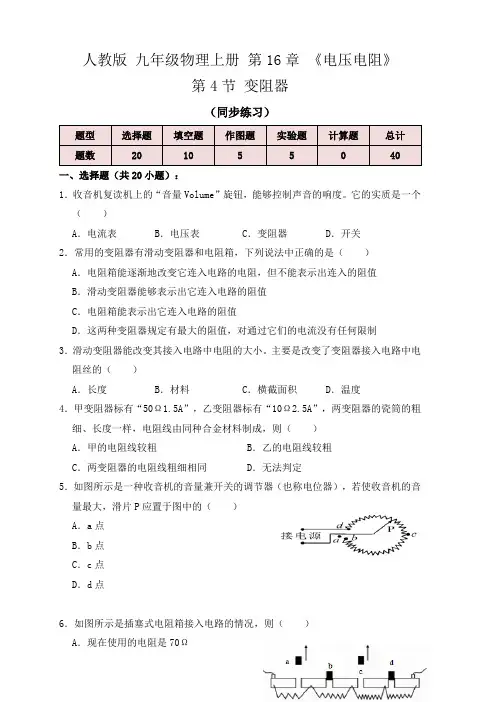

16.4变阻器(同步练习)(原卷版+解析)
人教版九年级物理上册第16章《电压电阻》第4节变阻器（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 5 5 0 40 一、选择题（共20小题）：1．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。
它的实质是一个（）A．电流表B．电压表C．变阻器D．开关2．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制3．滑动变阻器能改变其接入电路中电阻的大小。
主要是改变了变阻器接入电路中电阻丝的（）A．长度B．材料C．横截面积D．温度4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定5．如图所示是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的（）A．a点B．b点C．c点D．d点6．如图所示是插塞式电阻箱接入电路的情况，则（）A．现在使用的电阻是70ΩB．将铜塞a插上，使用电阻为80ΩC．将全部铜塞插上，使用电阻为0ΩD．将铜塞都插上，使用电阻100Ω7．如图所示是插入式电阻箱的结构示意图。
若要使电阻箱AB之间的阻值为8Ω，下列方法可行的是（）A．插入1、2B．插入2、3C．插入4、5D．插入3、58．图中，电阻箱的示数为（）A．2011ΩB．1021ΩC．2101ΩD．1102Ω9．如图所示，电阻箱的示数为（）A．2057ΩB．1111ΩC．2103ΩD．1102Ω10．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。

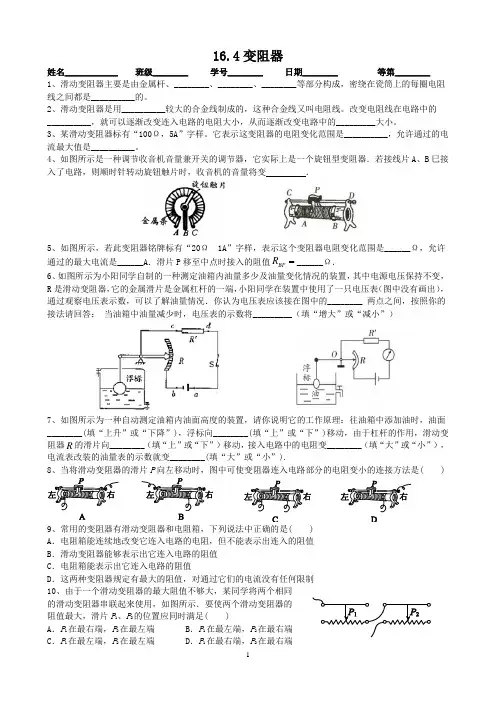

16.4变阻器-2024-2025学年人教版物理九年级全一册
16.4变阻器姓名____________ 班级________ 学号________ 日期________ 等第________1、滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。
2、滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。
改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。
3、某滑动变阻器标有“100Ω，5A”字样。
它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。
4、如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变．5、如图所示，若此变阻器铭牌标有“20Ω 1A”字样，表示这个变阻器电阻变化范围是______Ω，允许R ______Ω．通过的最大电流是______A．滑片P移至中点时接入的阻值BP6、如图所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的________ 两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将_________（填“增大”或“减小”）7、如图所示为一种自动测定油箱内油面高度的装置，请你说明它的工作原理：往油箱中添加油时，油面________(填“上升”或“下降”)，浮标向________(填“上”或“下”)移动，由于杠杆的作用，滑动变阻器R的滑片向________（填“上”或“下”）移动，接入电路中的电阻变________（填“大”或“小”），电流表改装的油量表的示数就变________(填“大”或“小”).8、当将滑动变阻器的滑片P向左移动时，图中可使变阻器连入电路部分的电阻变小的连接方法是( )9、常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是( )A．电阻箱能连续地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制10、由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图所示．要使两个滑动变阻器的阻值最大，滑片P1、P2的位置应同时满足( )A．P1在最右端，P2在最左端 B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端 D．P1在最右端，P2在最右端11、亲爱的同学：你会使用下面的实验仪器吗？(1)如图1所示，这是_____表的表盘，此时示数为_________．(2)如图2所示，该电阻箱此时的示数为_________Ω．(3)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示．“20Ω”指的是_________；如果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变________．(4)如果你还想知道电路中电流值的改变情况，需在电路中再___联一个电流表，并增加___根导线．12、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
人教版 九年级 物理 全一册 第十六章 16.4变阻器(练习一)【无答案】
第十六章电压电阻第四节变阻器一．选择题1.滑动变阻器分别按图连入电路，不能改变电阻的是（）2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的( )(A)电阻最小值是20Ω,允许通过的最大电流是1A(B)电阻最小值是20Ω,允许通过的最小电流是1A(C)电阻最大值是20Ω,允许通过的最小电流是1A(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A3.如图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（）。
A．灯变亮，电流表示数减小B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大D．灯变暗，电流表示数减小4.关于滑动变阻器，下列说法正确的是( )A．滑动变阻器的元件符号可以表示为“”B．滑动变阻器是通过改变连入电路中电阻丝的横截面积的大小来改变电阻的C．滑动变阻器的最小阻值是20 Ω，允许通过的最大电流是1 A D．滑动变阻器滑片与电阻丝之间是导电的，瓷筒与电阻丝之间是绝缘的5.如图所示，将滑动变阻器接入电路中，下列有关滑动变阻器的使用，说法错误的是( )A．要想利用滑动变阻器改变小灯泡的亮暗，应该让滑动变阻器与小灯泡串联B．若接B、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变亮C．若接A、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变暗D．若接A、B接线柱，滑片P向右移动，接入电路中阻值不变，小灯泡亮度不变6.如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1，P2的位置应该放在（）A．P1在最右端，P2在最左端B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端D．P1在最右端，P2在最右端7.下列说法正确的是（）A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大二．填空题8.如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。

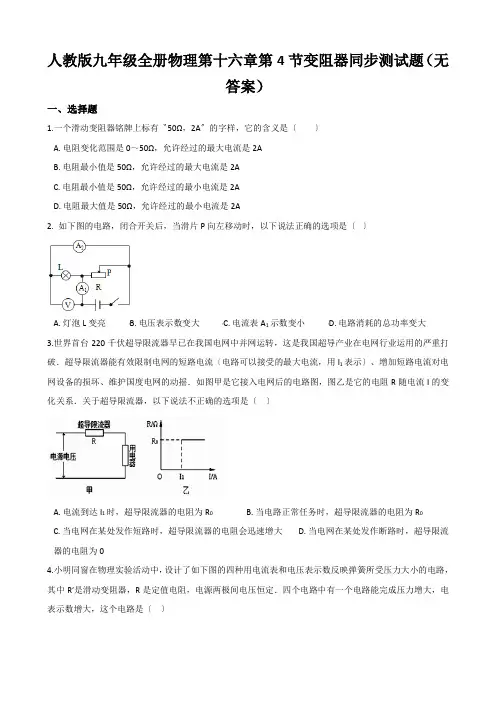

人教版九年级全册物理第十六章第4节变阻器同步测试题(无答案)
人教版九年级全册物理第十六章第4节变阻器同步测试题（无答案）一、选择题1.一个滑动变阻器铭牌上标有〝50Ω，2A〞的字样，它的含义是〔〕A. 电阻变化范围是0～50Ω，允许经过的最大电流是2AB. 电阻最小值是50Ω，允许经过的最大电流是2AC. 电阻最小值是50Ω，允许经过的最小电流是2AD. 电阻最大值是50Ω，允许经过的最小电流是2A2. 如下图的电路，闭合开关后，当滑片P向左移动时，以下说法正确的选项是〔〕A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大3.世界首台220千伏超导限流器早已在我国电网中并网运转，这是我国超导产业在电网行业运用的严重打破．超导限流器能有效限制电网的短路电流〔电路可以接受的最大电流，用I1表示〕、增加短路电流对电网设备的损坏、维护国度电网的动摇．如图甲是它接入电网后的电路图，图乙是它的电阻R随电流I的变化关系．关于超导限流器，以下说法不正确的选项是〔〕A. 电流到达I1时，超导限流器的电阻为R0B. 当电路正常任务时，超导限流器的电阻为R0C. 当电网在某处发作短路时，超导限流器的电阻会迅速增大D. 当电网在某处发作断路时，超导限流器的电阻为04.小明同窗在物理实验活动中，设计了如下图的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能完成压力增大，电表示数增大，这个电路是〔〕A. B. C. D.5.电位器是变阻器的一种，它可以用来改动收音机的音量．小红买了一个电位器，如下图．假设把它与灯泡串联起来，应用它改动灯的亮度，请细心观察，现想使滑动触头顺时针转动，灯泡变暗，以下连法正确的选项是A. 衔接A、BB. 衔接B、CC. 衔接A、C6.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。
甲、乙导线粗细相反，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相反；那么四根导线按其电阻大小陈列是( ) A. R甲＞R乙＞R丙＞R丁 B. R丁＞R丙＞R乙＞R甲C. R丙＞R乙＞R甲＞R丁D. R乙＞R丁＞R甲＞R丙7.关于滑动变阻器在不同实验中的作用，以下说法不正确的选项是〔〕A. 在〝探求电流与电压的关系〞实验中的主要作用是：改动灯泡两端的电压B. 在〝探求电流与电阻的关系〞的实验中的主要作用是：坚持电阻两端的电压不变C. 在〝测定定值电阻的阻值〞的实验中主要作用是：屡次测量取平均值减小实验误差D. 在〝测定小灯泡发光时的电功率〞的实验中主要作用是：测量小灯泡在不同发光状况下的电功率，进而屡次测量取平均值减小实验误差8.如下图是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P 是杠杆的一端．以下说法正确的选项是：〔〕A.该电路中油量表既可以用电流表也可以用电压表改装B.油面降低，滑动变阻器接入电路中的电阻减小C.R0和R在电路中是并联的D.电路中的电流越小，油量表指示油面的高度值越大9.如下图，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图衔接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．经过这个实验，我们可以得出的结论是〔〕A. 导体越长，它的电阻越大B. 导体越短，它的电阻越大C. 导体横截面积越大，它的电阻越大D. 导体的温度越高，它的电阻越大10.如下图，电源两端的电压坚持不变．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光状况均正常．现将滑动变阻器的滑片P由中点向右移动，那么〔〕A. 灯泡L变亮B. 电流表A1示数变小C. 电流表A2示数变大D. 电压表V示数变小11.图4表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是〔〕A. 甲种接法B. 乙、丙种接法C. 只要丙种接法D. 丁种接12.如下图电路，电源两端电压为9V，且坚持不变。
人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)
人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。
当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。
下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮3．如图所示是实验室常用的一种滑动变阻器。
下列关于滑动变阻器的构造和使用的说法中正确的是（）A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间能导电C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法4．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度5．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油量减少，油量表指针偏转变大6．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗7．关于如图所示的四个情境，下列说法中正确的是（）A ．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量B ．乙图，电路中干电池正、负极对调后，LED 灯亮度会稍微变暗C ．丙图，开关闭合后，用导线触接2L 两端时，1L 亮度不变，2L 亮度变暗D ．丁图，由图可知，电流的方向是从电源的正极流向负极8．关于滑动变阻器的原理，下列说法正确的是（ ）A ．通过改变接入电路中电阻丝的长度来改变自身的电阻B ．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C ．通过改变接入电路中电阻丝的横截面积来改变自身的电阻D ．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向右移动时，连入电路中的电阻减小的是（ ）A ．B ．C ．D ．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S ，发现小灯不亮，接下来的操作，在以下步骤中最合理的是A ．断开开关S ，更换额定功率大一点的灯泡重新实验B ．断开开关S ，增加电池的节数重新实验C ．断开开关S ，拆掉导线重新连接电路D ．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如图所示，当线头M和C连接，线头N跟连接，闭合开关，滑片P向右滑动过程中，连入电路的电阻变小，电路中的电流（填“变大”“变小”或“不变”）。
人教版九年级物理全一册《16.4变阻器》同步测试题(附带答案)
人教版九年级物理全一册《16.4变阻器》同步测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．2．参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。
当被测身高增加时，下列说法最合理的是（）A．应将电流表做为测量仪表，因为身高增加电流表示数增大B．应将电压表做为测量仪表，因为身高增加电压表示数增大C．应将电流表做为测量仪表，因为身高增加电流表示数增大且新标度的表盘刻度均匀D．应将电压表做为测量仪表，因为身高增加电压表示数增大且新标度的表盘刻度均匀3．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.4．小明在做“用滑动变阻器改变电流”的实验时，连接了如图所示的电路，将滑动变阻器的滑片移到最大阻值处，闭合开关S，发现灯泡不亮。
对于接下来的操作，下列步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路5．如图所示为小蒙设计的调光灯电路，S为选择开关，可分别与a点、b点、c点接触，下列说法错误的是（）A．R0为保护电阻B．S接触a点时不可调光，小灯泡最暗C．S接触c点时可调光D．S接触b点时小灯泡无法工作6．滑动变阻器实现变阻是通过改变连入电路中电阻丝的A．电压B．电流C．长度D．材料7．下列用电器中不需要用到变阻器的是A．电视机或收音机上的音量调节旋钮B．调温电熨斗C．普通家用白炽灯D．调光书写台灯8．在“设计制作一个调光灯”的实践动中，兴趣小组同学设计了如图所示的电路，电源使用三节铅蓄电池串联。
九年级物理全册16.4变阻器练习(无答案)新人教版(2021年整理)
2018年九年级物理全册16.4变阻器练习（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册16.4变阻器练习（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理全册16.4变阻器练习（无答案）（新版）新人教版的全部内容。
第4节变阻器知识点 1 变阻器1．如图16－4－1所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化.这个实验说明铅笔芯是________（选填“导体”或“绝缘体”），还能说明导体的电阻与______________有关.受此启发,人们制造了一种能改变接入电路中电阻大小的元件,叫做________。
图16－4－12．滑动变阻器通过改变接入电路中电阻丝的________来改变________，从而改变电路中的________。
滑动变阻器的滑动头上有一个铭牌，铭牌上标有电流和电阻值，如图16－4－2所示,其中50 Ω表示_____________________________________________________,1.2 A表示________________________________________________________________________。
图16－4－23．使用滑动变阻器，应掌握以下几点:①使用时应从上端的接线柱和下端的接线柱中各选一个接入电路，即“________”连接.将上面的两个接线柱接入电路中，相当于接入一根________,将下面的两个接线柱接入电路中，相当于接入一个___________________________，这两种情况下，滑动变阻器都不能改变连入电路的电阻.②在电路接通前,应把滑片放置在变阻器连入电路阻值________位置处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理--16.4变阻器A
一、选择题
1.滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（）
A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化
C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化
2．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）
A．A、D B．B、C C．A、B D．C、D
3．下列滑动变阻器在电路中的连接方式不同，其中对电路能起调节作用的是（）
4.下图所示的电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是（）
A B C D
5.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）
A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
二、填空题
6.如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。
这个实验说明铅笔芯是________(填“导体”或“绝缘体”)，还能说明导体的电阻与________________有关。
受此启发，人们制造了一种可以改变电阻的元件，叫做____________________。
7.如图所示给出了两个滑动变阻器的结构示意图和它们连入电路的情况．若甲图中滑片P向______移动，连入的电阻将变大；若乙图中欲使连入电阻变小，滑片P应向______移动。
三、实验题
8.用滑动变阻器改变小灯泡的亮度。
（1）实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器，若要把它其中的两个接线柱连接到电路中去，共有__________种接法；“20 Ω”指的是________接线柱间的电阻值，“2 A”指的是。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加______根导线。
