地球物理反演复习资料
地球物理反演理论课件
地震预测
分析地震波在地壳的传播演 化规律，预测地震发生时间 和强度。
环境监测
探测地下水、矿产和污染物 分布及变化情况。
常见的地球物理反演方法
磁法
利用自然磁场或外加磁场探测地 下物质性质。
地震法
利用地震波在地球内部传播规律 探测地下结构。
电法
利用电场或磁场探测地下物质性 质。
地球物理反演的挑战与解决方案
多物理场耦合
发展多种物理场耦合反演技术， 如电磁-声波反演等。
反演模型可解释性
研究拓扑学、机器学习等方法， 提高反演模型可解释性。
总结与展望
地球物理反演理论是地球科学的重要分支，未来将会面临更多的机遇和挑战。 我们期待在该领域的深入研究和应用。
பைடு நூலகம்
地球物理反演理论
探索地球内部构造的基础理论。
地球物理反演的基本原理
1
传播
利用地震波在地球内部的传播规律获取地下介质信息。
2
建模
基于物理学原理建立反演模型刻画地下介质物理结构。
3
求解
应用数学算法求解反演模型以获取地下介质物理参数。
地球物理反演的应用领域
石油勘探
获取地下油藏分布位置、体 积和物性信息。
1 非线性问题
地下介质非线性性质导致反演过程数学模型复杂，求解困难。
2 数据融合
地球物理勘探往往需要多种方法数据的综合利用，如何有效地融合数据是一个难点。
3 高性能计算
反演过程需要进行大量的数值计算，如何利用高性能计算提高计算效率是关键。
地球物理反演的未来发展方向
更多数据源
发掘各种数据源，如遥感、人 工智能数据等，提高数据支撑 和反演精度。
1地球物理反演-绪论
1、解的存在性：即给定一组观测数据后，是否一定存在一个
能拟合观测数据的解或模型；
观测数据的模型；
数学家
2、模型构制：如果存在性是肯定的，如何求得或构制能拟合
3、非唯一性：能拟合观测数据的模型是唯一，还是非唯一；
4、解的稳定性：当反演问题中的数据稍有变化时其解是否会 发生大的变化？ 5、结果的评价：如果解是非唯一的，如何才能从构制的模型 中提取关于真实模型的地球物理信息。
1 地球物理勘探概念
物理性质
地球物理方法
速度
密度
地震√
大 地 水 准 面 上
地 壳
重力√
真 实 的 地 球
p
海 洋
H
磁性(磁导率/磁化强度)
电阻率/介电性/磁化率
磁法√
电法
极化率
?
激发极化
?
1 地球物理勘探概念
主要地球物理探测方法 重力勘探 以岩石的密度差为依据，在地面上测量由密度差 引起的重力变化的方法。 磁法勘探 以岩石的磁性差异为依据，在地面、海上或航 空测量由磁性体引起的磁场变化的方法
设目标函数为
T
d Gm
2
得
m (G T G ) 1 G T d
3.4 欠定问题的最小长度解
d Gm 已知G和m， 求d。 ( N ) 观测数据的个数 M )小于模型参数的个数 (
并且G的秩r (G ) M N
M*1 M*N N*1
d G m ( M 1) ( M N ) ( N 1) 设目标函数为 E mT m T (d Gm) E 令 0 m 得 m G T (GGT ) 1 d
地球物理的多解性是固有问题，是永恒的难题 反演问题多解性的原因：
地球物理反演
2. 基于褶积模型的波阻抗反演
§6 反演结果的评价
1. 评价问题的提出 2. 评价准则 3. 平均函数A决定分辨率 4. 平均函数与哪些因素有关？
§7 解的稳定性
1. 稳定性的概念 2. 举例 3. 稳定性与核函数的性质有关
§8 线性反演问题综述
1. 构造一组新的正交基 2. 的含义 3. 模型构制（解的存在性） 4. 解的非唯一性 5. 长度最小模型是核函数的线性组合
§7 L 范数解
1． L 范数解的物理意义 2．目标函数
第三章 广义反演法
§1 广义逆 §2 矩阵奇异值分解(SVD)和自然逆 §3 广义反演法 §4 数据分辨矩阵 §5 参数分辨矩阵 §6 特征值对反演结果的影响 §7 分辨率高的和方差大小的测度 §8 最佳折衷解
§1 广义逆
§2 矩阵奇异值分解(SVD)和自然逆
数据加权的例子 1. 权系数矩阵为对角矩阵
E eTWee, diag(We ) (1,1, 2,1,1)T
三、等式限制条件
问题:
d Gm Fm h
目标函数:
E (d Gm)T (d Gm) T [Fm h]
例一
m1
1 N
(1, 1, , 1)mm2N
地球物理反演理论
刘学伟
第一章 绪论
§1 反演的目的和任务 §2 几个反演例子 §3 非线性问题线性化与连续模型离散化 §4 模型构制 §5 解的非唯一性 §6 反演结果的评价 §7 解的稳定性 §8 线性反演问题综述
§1 反演的目的和任务
1．什么是反演，什么是正演？ 2．地球物理反演： 3．反演理论中的四大问题： 4．数学物理模型和响应函数的正演问题：
z
地球物理反演

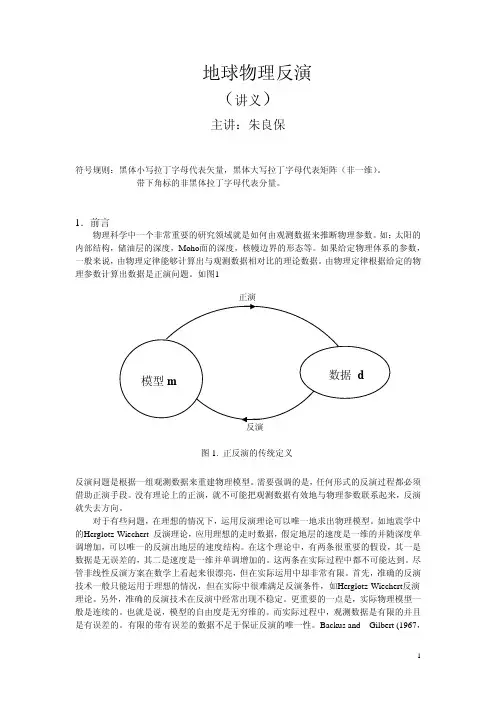

主讲：朱良保
符号规则：黑体小写拉丁字母代表矢量，黑体大写拉丁字母代表矩阵（非一维）。 带下角标的非黑体拉丁字母代表分量。
1．前言
物理科学中一个非常重要的研究领域就是如何由观测数据来推断物理参数。如：太阳的 内部结构，储油层的深度，Moho面的深度，核幔边界的形态等。如果给定物理体系的参数， 一般来说，由物理定律能够计算出与观测数据相对比的理论数据。由物理定律根据给定的物 理参数计算出数据是正演问题。如图1
(14)
其中
ΛT = (λ1 λ2 Lλn )
(15)
为拉格朗日乘数矢量。用下角标表示
求导数并令其为零得
S = mi2 + λi (di − Aij m j )
∂S ∂mk
= 2mk − λi Aik
2mk = λi Aik
即
2m = AT Λ
（16）
进而得
2Am = AAT Λ
7
2d = AAT Λ
推得
AlTi di = AlTi Aik m~k
设 (AT A)−1 存在，则
m~ = (AT A)−1 AT d
（10）
5
所以方程组（6）的最小二乘解为
m~
=
1 3
⎜⎜⎝⎛
2 −1
−1 2
11⎟⎟⎠⎞⎜⎜⎜⎝⎛
1 ⎟⎞ 2⎟ 2 ⎟⎠
m~1
=
2 3
（11）
m~2
=
5 3
图3中的小黑方块就是这一解，他离三条直线的距离最近。 由（10）可知方程组（9）的最小二乘意义下的广义逆为
A −g = (AT A)−1 AT
根据（4），分辨矩阵
R = (AT A)−1 AT A = I
《地球物理学概论》知识点

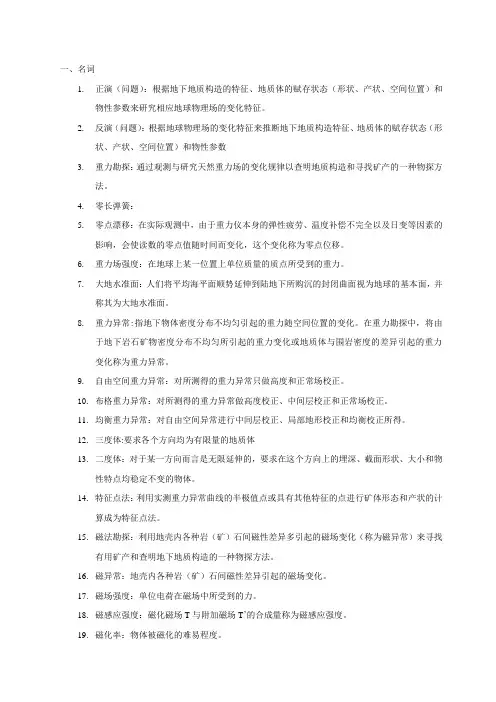

一、名词1.正演（问题）：根据地下地质构造的特征、地质体的赋存状态（形状、产状、空间位置）和物性参数来研究相应地球物理场的变化特征。
2.反演（问题）：根据地球物理场的变化特征来推断地下地质构造特征、地质体的赋存状态（形状、产状、空间位置）和物性参数3.重力勘探：通过观测与研究天然重力场的变化规律以查明地质构造和寻找矿产的一种物探方法。
4.零长弹簧：5.零点漂移：在实际观测中，由于重力仪本身的弹性疲劳、温度补偿不完全以及日变等因素的影响，会使读数的零点值随时间而变化，这个变化称为零点位移。
6.重力场强度：在地球上某一位置上单位质量的质点所受到的重力。
7.大地水准面：人们将平均海平面顺势延伸到陆地下所购沉的封闭曲面视为地球的基本面，并称其为大地水准面。
8.重力异常:指地下物体密度分布不均匀引起的重力随空间位置的变化。
在重力勘探中，将由于地下岩石矿物密度分布不均匀所引起的重力变化或地质体与围岩密度的差异引起的重力变化称为重力异常。
9.自由空间重力异常：对所测得的重力异常只做高度和正常场校正。
10.布格重力异常：对所测得的重力异常做高度校正、中间层校正和正常场校正。
11.均衡重力异常：对自由空间异常进行中间层校正、局部地形校正和均衡校正所得。
12.三度体:要求各个方向均为有限量的地质体13.二度体：对于某一方向而言是无限延伸的，要求在这个方向上的埋深、截面形状、大小和物性特点均稳定不变的物体。
14.特征点法：利用实测重力异常曲线的半极值点或具有其他特征的点进行矿体形态和产状的计算成为特征点法。
15.磁法勘探：利用地壳内各种岩（矿）石间磁性差异多引起的磁场变化（称为磁异常）来寻找有用矿产和查明地下地质构造的一种物探方法。
16.磁异常：地壳内各种岩（矿）石间磁性差异引起的磁场变化。
17.磁场强度：单位电荷在磁场中所受到的力。
18.磁感应强度：磁化磁场T与附加磁场T’的合成量称为磁感应强度。
19.磁化率：物体被磁化的难易程度。
地球物理学反演第三章广义反演法
x y
4 7
cond(A) 17.9443
x y
2 1
1 2
2 3
x y
4.001 7.001
x 1.999
y
1.001
1.001 2.001
2.001 3.001
x y
4 7
cond(A) 17.9603
x y
2.003 0.997
2. 特征值对观测数据的影响（正演）
2. G是M阶非对称、非奇异矩阵
G = UΛVT
U、V分别是GGT和GTG 对应的特 征向量组成的特征向量矩阵， 正交矩阵
Λ是GGT或GTG的特征值正根组成 的对角线矩阵
UTU = UUT = EM VTV = VVT = EN VTU UTV E
第二节 奇异值分解和自然逆
奇异值分解：SVD（singular value decomposition）
• 纯欠定 单位矩阵
非单位矩阵
• 超定 非单位矩阵
单位矩阵
• 混定 非单位矩阵
非单位矩阵
层析成像原理
CT (Computerized tomography) 技术
与地震层析成像技术
s(x)dl ti
Pi
地震ＣＴ
数据
天然地震 层析成像
混定情况
1 0 1 0
G=
0 0
1
0
1
2
2
0
2 0 0 2
•条件数事实上表示了矩阵计算对于误差的敏感性。
•对于线性方程组Ax=b， 如果A的条件数小，b有微小的改变，x的改变也很微小，数值稳定性好。 它也可以表示b不变，而A有微小改变时，x的变化情况。
cond ( A) A • A1 max
第一章地球物理反演理论绪论
1
但 有时G有一些特征值很小 , G的条件数
max C G G 很大。 min
1
2
当r (G ) N , 解不存在， 因逆矩阵不存在 (G有些特征值为零 )
3 在病态和奇异的情况下 , 均可采用马奎特法: m G I
2
1
d
模型构制问题
在模型的构制时，如何处理观测数据和模型参数，有三种不 同的观点和方法：
正演问题：就是按事物的一般原理（或模型）以及相关的条件（初条件、 边界条件）来预测、确定事物的结果。
数学物理模型和响应函数的正演问题
在地球物理学中，将观测数据和地球的物理模型参数联系起来的 数学表达式叫数学物理模型，虽然地球物理问题千差万别，但 把观测数据和模型参数联系起来的数学物理模型却只有线性和 非线性两大类。如以x表示模型参数，y表示观测数据，F表示 联系x 和y的函数表达式，当满足： （1）F（x1+x2）＝ F（x1）+ F（x2）＝y （2）F（ax）=aF（x） =y 以上两个条件时，称F为线性函数。在地球物理学中，大多数 情况下观测数据和模型参数之间不满足线性关系，但在一定条 件下可以简化或近似简化成线性关系。 不管是线性反演还是非线性反演，都涉及到响应函数的计算（或 理论观测值的计算，因此正演是反演的前提和条件，只有准确 地求出地球响应函数，才有可能得到可靠的地球物理模型。
1、把观测数据和模型参数（既可是离散模型，也可以是能 用有限个参数表征的连续模型）都看成是随机变量，通过研 究它们所遵循的概率分布对观测资料进行反演 。 2、把观测数据作为随机变量，把模型看成是由一些确定参 数所决定的。反演的任务就是估算这些待定的参数和误差。
非线性问题的线性化和连续模型的离散化
地球物理反演的原理与方法
地球物理反演的原理与方法地球物理反演是一种通过地球物理观测数据来推断地下介质性质和结构的方法，它在地球科学研究、资源勘探和环境监测等领域具有重要的应用价值。
本文将介绍地球物理反演的原理和常用的反演方法。
一、地球物理反演的原理地球物理反演的原理基于地球物理学中的物理规律和数学原理，通过分析和处理地球物理观测数据来推断地下介质属性。
主要涉及的物理量包括地震波传播速度、电磁波传播速度、重力场和磁场等。
1. 地震波原理：地震波是在地震或人工激发下，传播到地下并在介质中传播的波动现象。
地震波的传播速度与地下介质的密度、速度、衰减等有关，通过地震波的观测数据可以反演地下介质的速度结构。
2. 电磁波原理：电磁波是由变化的电场和磁场相互作用产生的波动现象。
地下介质的电磁性质会对电磁波的传播速度和衰减造成影响。
通过电磁波在地下的传播特性，可以反演地下介质的电阻率、磁导率等物理属性。
3. 重力场原理：重力场是由地球引力场和地壳、岩石体积密度变化所引起的。
重力场的测量数据可以反演地下介质的密度分布和构造特征。
4. 磁场原理：地球磁场的强度和方向受到地下岩石体磁性和磁化程度的影响。
通过采集和处理地磁场观测数据，可以反演地下介质的磁性特征。
二、地球物理反演的方法地球物理反演的方法主要包括正问题和反问题。
正问题是在已知地下介质模型的情况下，计算预测地球物理观测数据。
反问题则是根据地球物理观测数据，反推出地下介质模型及其属性。
1. 正问题方法正问题方法是在已知地下介质模型的情况下，通过物理规律和数学计算，推导出对应的地球物理观测数据。
常用的正问题方法有有限差分法、有限元法和射线追迹法等。
这些方法可以模拟地震波、电磁波、重力场和磁场等在地下介质中的传播过程。
2. 反问题方法反问题方法是通过分析和处理地球物理观测数据，推断地下介质的属性。
反问题的核心是求解最优化问题，即通过最小化目标函数来获得最佳的地下介质模型。
常用的反问题方法包括反演算法和数据处理技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习
第一章
一、什么是正问题？（概念、特点）适定性问题的一般特点。
正问题：给定一个问题，寻找答案
适定性问题的特点：解一定存在；解的唯一性；问题发生一些小的变动仅导致问题的解发生
小的变动（解稳定性）
第二章
二、什么是数字正演模拟？什么是物理正演？各自的特点（优缺点）？ 数字模拟：利用计算机建立地质模型并模拟其地震波传播响应的一种方法
物理模拟：在实验室内将野外的地质构造和地质体按照一定的模拟相似比制作成物理模型，
并用超声波或激光超声波等方法对野外地震勘探方法进行模拟的一种地震模拟方法。
各自特点：物理模拟：拟结果的真实性，不受计算方法、假设条件的限制；震源和检波器的
尺度，参数变化困难。
（真实、可靠、费用高）
数字模拟：简单、运算快、费用低
三、地震正演的应用（5个应用）
地震波理论研究（声波介质、弹性介质、各向异性介质和双相介质中弹性波传播理论研究）、复杂构造研究（盐下构造成象）、特殊沉积现象研究（河道砂预测）、裂缝带检测、井间地震研究、油藏动态监测
四、数字正演有哪些算法？
有限差分法、有限元法、虚谱法
第三章
五、直接反演的分类（两类），每一类的概念，不同的计算方法（相位、波阻抗）
以及其公式；
道积分反演：利用叠后地震资料计算地层相对波阻抗（速度）的直接反演方法。
计算：
递推反演：基于反射系数递推计算地层波阻抗(速度)的地震反演方法称为递推反演。
计算：
六、稀疏脉冲反演的概念，基本假设条件，适用范围，主要步骤，如何获得低
频信息（测井、叠加速度） 稀疏脉冲反演：基于稀疏脉冲反褶积基础上的递推反演方法。
基本假设：地层的强反射系数是稀疏分布的，即地层反射系数由一系列迭加于高斯背景上的
强轴组成。
⎰=t dt t r t 0)(20e
Z )(Z ∏
=-++=j i r r i i Z 11101j Z
适用范围：适合于井数较少的地区
主要步骤：1、由地震数据稀疏脉冲反褶积求得反射系数；
2、利用递推公式计算相对阻抗；
3、利用测井数据补充地震数据缺少的低频成分（初始模型的建立）；
4、最终得到地震反演的绝对阻抗。
低频信息的获取：用测井声阻抗拟合得到的阻抗趋势线作为低频成分。
七、标志层的概念及其选择
概念：标志层是指在全区广泛分布，厚度稳定，岩性单一，电性特征明显的非渗透岩层。
选择：①分布在目的层系的中间、顶部或底部；
②标志层应是不受油气和物性影响的非渗透层；
③在平面上电性稳定或有规律变化，在纵向上分布稳定，其厚度一般不小于2.0米；
④岩性均一，隔夹层少；
⑤深度变化小，如埋深差别太大，必须分区进行标准化。
八、声波时差曲线标准化的方法和概念；为什么要做标准化？
方法：直方图法；重叠图法；均值校正法；趋势面分析法
概念：校正由于井场刻度的错误以及操作人员失误等原因造成的测井曲线速度整体的偏大或偏小（或称“归一化”、“重新刻度”）。
原因：消除井间基线漂移，消除泥岩基线漂移使不同井及不同层系能用同一解释模式和相同的解释标准进行有效的解释，在横向上具有可对比性
九、基于模型反演的概念、主要步骤、关键技术；
概念：基于模型地震反演技术是以模型为基础的波阻抗反演方法，以测井资料丰富的高频信息和完整的低频成份补充地震有限带宽的不足，获得高分辨率地层波阻抗的方法。
主要步骤：基础资料的收集和整理；
测井与地震的精细标定；
建立初始地质模型（正演计算）；
正演结果与地震道误差计算；
输出反演结果。
关键技术：测井资料分析校正；曲线重构技术；子波提取；精细层位对比解释；初始模型；
反演参数优选；可靠性检验
十、叠后反演需要哪些数据和对数据的要求，标定的影响因素有哪些？（从褶积公式来答）
数据及要求：1、地震数据：地震反演对地震数据的要求：（１）３２位或１６位相对振幅保持处理的纯波数据（反映岩性的相对变化）（2）高信噪比（3）接近于零
相位(或标准SEY格式)处理（4 ）高分辨率处理：地震资料本身所达到的分
辨率，由有效频宽决定，即信噪比大于１的频带宽度
2、地震解释数据：层位与断面解释（要解释全区的地震标准层,把目的层包含
在内即可）
3、井数据：
坐标，井斜轨迹，补芯海拔高程Datum
各种测井数据：p_sonic, density, sp, res, GR……
测井解释数据：V_shale, porosity, Sw,permeability……
井的地质分层数据（tops)
影响因素：ppt第9课47张
十一、直接烃类检测的主要技术（叠前、叠后）
叠前：亮点；暗点；平点；A VO
十二、A V A、A VO四类异常的形成条件、特征ppt第10课
四类A VO(A V A)响应：
I类：含气砂岩的波阻抗高于上覆地层。
法线入射具有较高的正反射系数，随偏移距增加，反射系数变小、变负值、变正值，当偏移距足够大时，又变成大的正反射系数。
随偏移距的增加振幅极性有变化。
一般不易观测到远偏移距的强振幅，可看到振幅随偏移距增加而减小的现象，看不到极性反转。
可识别
II类：含气砂岩的波阻抗与上覆地层接近，反射系数接近零，有正有负，一般淹没在噪声中。
不易观测到远偏移距的强振幅，不易识别
III类：含气砂岩波阻抗低于上覆地层，负反射系数，反射系数绝对值随偏移距的增加而增加，没有极性反转，易形成亮点，易识别
IV类：阻抗低于上覆地层，低阻抗含气砂岩，负反射系数，反射系数随偏移距的增加而减小，但减小的比较小，不易识别。
