化学镍和电镀镍
化学镀镍
化学镀镍1 化学镀的定义化学镀是在无电流通过(无外界动力)时借助还原剂在同一溶液中发生的氧化还原作用,从而使金属离子还原沉积在零件表面上的一种镀覆方法.M n+ + ne(由还原剂提供的) 催化表面M02 化学镀与电镀的区别电镀是利用外电流将电镀液中的金属离子在阴极上还原成金属的过程。
而化学镀是不外加电流，在金属表面的催化作用下经化学还原法进行的金属沉积过程。
3 化学镀的优缺点优点：(1)可以在由金属，半导体和非导体等各种材料制成的零件上镀覆金属。
(2)无论零件的几何形状如何复杂，凡能接触到溶液的地方都能获得厚度均匀的镀层。
(3)可以获得较大厚度的镀层，甚至可以电铸。
(4)无需电源。
(5)镀层致密，孔隙小。
(6)镀层往往具有特殊的化学，机械或磁性能。
缺点：（1）溶液稳定性差，溶液维护，调整和再生等比较麻烦，成本比电镀高。
（2）镀层常显示出较大的脆性。
4 化学镀镍和电镀镍制品性能比较5（1）纯金属镀层，如C u Sn Ag Au Ru Pd（2）二元合金镀层，如Ni—P Ni—B C o—P C o—B（3）三元及四元合金镀层，如Ni—Co—P Ni—W—Sn—P（4）化学复合镀层6 化学镀镍的定义化学镀镍，又称为无电解镀镍，是在金属盐和还原剂共同存在的溶液中靠自催化的化学反应而在金属表面沉积了金属镀层的成膜技术.7 化学镀镍的基本工艺如同其他湿法表面处理一样，化学镀镍包括镀前处理、施镀操作、镀后处理各部分工艺序列组成，正确地实施工艺全过程才能获得质量合格的镀层。
然而，与电镀工艺比较，化学镀镍工艺全过程应格外仔细。
化学镀取决于在工件表面均匀一致的、迅速成的初始状态（起镀过程），化学镀镍并无外力启动和帮助克服任何表面缺陷；于是，工件一进入镀液即形成均匀一致的沉积界面，这一点很重要，因为化学镀是靠表面条件启动的，即异相表面自催化反应，而不是电力。
一般来说，化学镀镍液比较电镀液更加敏感娇弱。
其中各项化学成份的平衡、工艺参数的可操作范围比较狭窄；对于污染物的耐受能力较差，甚至ppm级的重金属离子就可能造成镀层性能恶化或漏镀、停镀；考虑到化学镀液的寿命，比较电镀液而言，十分有限，需要给予更多的维护，尽可能延长化学镀液寿命是十分重要的。
电镀镍与化学镀镍

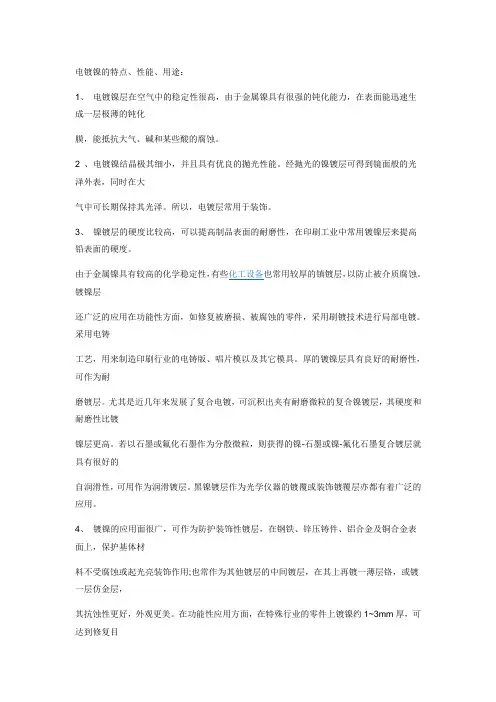

电镀镍的特点、性能、用途：1、电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，能抵抗大气、碱和某些酸的腐蚀。
2 、电镀镍结晶极其细小，并且具有优良的抛光性能。
经抛光的镍镀层可得到镜面般的光泽外表，同时在大气中可长期保持其光泽。
所以，电镀层常用于装饰。
3、镍镀层的硬度比较高，可以提高制品表面的耐磨性，在印刷工业中常用镀镍层来提高铅表面的硬度。
由于金属镍具有较高的化学稳定性，有些化工设备也常用较厚的镇镀层，以防止被介质腐蚀。
镀镍层还广泛的应用在功能性方面，如修复被磨损、被腐蚀的零件，采用刷镀技术进行局部电镀。
采用电铸工艺，用来制造印刷行业的电铸版、唱片模以及其它模具。
厚的镀镍层具有良好的耐磨性，可作为耐磨镀层。
尤其是近几年来发展了复合电镀，可沉积出夹有耐磨微粒的复合镍镀层，其硬度和耐磨性比镀镍层更高。
若以石墨或氟化石墨作为分散微粒，则获得的镍-石墨或镍-氟化石墨复合镀层就具有很好的自润滑性，可用作为润滑镀层。
黑镍镀层作为光学仪器的镀覆或装饰镀覆层亦都有着广泛的应用。
4、镀镍的应用面很广，可作为防护装饰性镀层，在钢铁、锌压铸件、铝合金及铜合金表面上，保护基体材料不受腐蚀或起光亮装饰作用;也常作为其他镀层的中间镀层，在其上再镀一薄层铬，或镀一层仿金层，其抗蚀性更好，外观更美。
在功能性应用方面，在特殊行业的零件上镀镍约1~3mm厚，可达到修复目的。
特别是在连续铸造结晶器、电子元件表面的模具、合金的压铸模具、形状复杂的宇航发动机部件和微型电子元件的制造等方应用越来越广泛。
5、在电镀中，由于电镀镍具有很多优异性能，其加工量仅次于电镀锌而居第二位，其消耗量占到镍总产量的10%左右。
化学镀镍的特点、性能、用途：1、厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀。
化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，镀件部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。
化学镍与电镀镍知识分享
耐蝕性
較差，需要與其他金屬 優良，大部分場合下可代替不銹鋼 鍍層組成多層體系來保 證其耐蝕性
硬度
鍍態下HV350~650， 鍍層較軟易拋光
鍍態下HV500-550（HRC49-55）， 400℃熱處理1H後為HV900-1000 （HRC69-72），鍍層硬度隨含磷量增 加而提升
11
化學鍍鎳與電鍍鎳
續上頁…
耐磨性及結 耐磨性較低，單層鍍鎳
合力
與基體結合力差
ห้องสมุดไป่ตู้
鍍層具有自潤滑性能，耐磨性良好，與 基體結合力良好，如軟鋼上為210～ 420MPa、不銹鋼上為160-200MPa、Al 上為100-250MPa
鍍層厚度
一般鋼件上鍍覆不超過 鍍層的厚度可控，一般為10-15μm/h,鍍 20μm，且鍍層厚度不易 層最高可達400μm 控制
當鎳層沉積到活化的零件表面後由於鎳具有 自催化能力，所以該過程將自動進行下去。
6
化學鍍鎳與電鍍鎳
化學鍍鎳鍍層分類
◎ 以次磷酸鈉為還原劑時，化學鍍鎳所鍍出的鍍層為鎳磷（ Ni-P）合金，按其 磷含量的不同可分為低磷(磷含量低於3% )、中磷(磷含量在3-10% )、高磷 (磷含量高於10% )三大類；
9
化學鍍鎳與電鍍鎳
電鍍鎳之適用范圍
◎ 可用作表面鍍層，但主要用於鍍鉻打底，防止腐蝕，增加耐磨性、光澤 和美觀，為裝飾性防護鍍層
◎ 廣泛用於汽車、自行車、鐘錶、醫療器械、儀器儀錶和日用五金等方面
10
化學鍍鎳與電鍍鎳
三、化學鍍鎳與電鍍鎳區分
類別 項目
電鍍鎳
化學鍍鎳
鍍層結構
純鎳，鍍層結晶細緻、 鎳磷合金，鍍層系非晶態，孔隙小， 平滑光亮、內應力較小、表面光潔緻密無孔 孔隙率高
化学镀镍综述
化学镀镍综述化学镀镍，又称为无电解镀镍,是在金属盐和还原剂共同存在的溶液中靠自催化的化学反应而在金属表面沉积了金属镀层的新的成膜技术。
电镀是利用外电流将电镀液中的金属离子在阴极上还原成金属的过程。
而化学镀是不外加电流,在金属表面的催化作用下经控制化学还原法进行的金属沉积过程。
因不用外电源直译为无电镀或不通电镀。
由于反应必须在具有自催化性的材料表面进行，美国材料试验协会(ASTMB—347）推荐用自催化镀一词(Autocatalytic plating）。
对化学镀镍而言，我国1992年颁布的国家标准(GB/T13913—92)则称为自催化镍－磷镀层（Autocatalytic Nickel Phosphorus Coating）,其意义与美国材料试验协会的名称相同。
由于金属的沉积过程是纯化学反应（催化作用当然是重要的），所以将这种金属沉积工艺称为“化学镀"最为恰当,这样它才能充分反映该工艺过程的本质.从语言学角度看Chemical，Non electrolytic，Electroless三个词主是一个意义了，直译为无电镀一词是不确切的。
“化学镀”这个术语目前在国内外已被大家认同和采用。
化学镀镍所镀出的镀层为镍磷合金，按其磷含量的不同可分为低磷、中磷、高磷三大类：·磷含量低于3%的称为低磷；·磷含量在3—10%的为中磷;·磷含量高于10％的为高磷；其中中磷的跨度比较大，一般我们常见的中磷镀层为6—9%的磷含量.当然，本站主要介绍的是化学镀镍磷合金,有时为了方便我们简称化学镀了，而且EN也是化学镀镍简称。
但化学镀不仅此一种镀种，比较成熟的还有化学镀铜，化学镀金,化学镀锡，还有一种复合镀层.其它镀种的市场占有量不足总量的1%，本站不做重点介绍。
化学镀层的物理性质与化学性质密度：镍的密度在20℃时为8。
91。
含磷量1%—4％时为8.5；含磷量7％-9%时为8。
1;含磷量10%-12%时为7.9。
化学镍和电镀镍
化学镀和电镀的知识点电镀镍与化学镀镍的区别1. 化学镀镍层是极为均匀的，只要镀液能浸泡得到，溶质交换充分，镀层就会非常均匀，几乎可以达到仿形的效果。
2. 化学镀目前市场上只有纯镍磷合金的一种颜色，而电镀可以实现很多色彩。
3. 化学镀是依靠在金属表面所发生的自催化反应，化学镀与电镀从原理上的区别就是电镀需要外加的电流和阳极。
4. 化学镀过以对任何形状工件施镀，但电镀无法对一些形状复杂的工件进行全表面施镀。
5. 电镀因为有外加的电流，所以镀速要比化学镀快得我，同等厚度的镀层电镀要比化学镀提前完成。
6. 高磷的化学镀镍层为非晶态，镀层表面没有任何晶体间隙，而电镀层为典型的晶态镀层。
7. 化学镀层的结合力要普遍高于电镀层。
8. 化学镀由于大部分使用食品级的添加剂，不使用诸如氰化物等有害物质，所以化学镀比电镀要环保一些。
关于化学镀镍层的工艺特点：1. 厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀，电镀层的厚度在整个零件，尤其是形状复杂的零件上差异很大，在零件的边角和离阳极近的部位，镀层较厚，而在内表面或离阳极远的地方镀层很薄，甚至镀不到，采用化学镀可避免电镀的这一不足。
化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，任何部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。
2. 不存在氢脆的问题电镀是利用电源能将镍阳离子转换成金属镍沉积到阳极上，用化学还原的方法是使镍阳离子还原成金属镍并沉积在基体金属表面上，试验表明，镀层中氢的夹入与化学还原反应无关，而与电镀条件有很大关系，通常镀层中的含氢量随电流密度的增加而上升。
3. 很多材料和零部件的功能如耐蚀、抗高温氧化性等均是由材料和零部件的表面层体现出来，在一般情况下可以采用某些具有特殊功能的化学镀镍层取代用其他方法制备的整体实心材料，也可以用廉价的基体材料化学镀镍代替有贵重原材料制造的零部件，因此，化学镀镍的经济效益是非常大的。
化学镀镍
化学镀工艺化学镀，又称为无电解镀。
因为在工件施镀的过程中，虽说有电子转移，但无须外接电源，工件表面镀层完全是靠化学氧化还原反应实现的。
化学镀是指在无外加电流的状态下，利用一种合适的还原剂，使镀液中的金属离子还原并沉积在基体表面上的化学还原过程。
或者说，化学镀是将零件浸入到溶液中在催化剂的作用下在表面发生的金属的沉积，是一个在界面上发生的催化沉积的过程。
因此和电镀不同，化学镀过程不需要整流电源和阳极。
金属沉积仅在零件表面上进行，电子是通过溶解于溶液中的化学还原剂提供的。
完成化学镀的过程有三种方式：(1)置换沉积利用被镀金属的电位比沉积金属负，将沉积金属离子从溶液中置换在工件表面上。
其化学反应可表述为Me1+Me2n+→Me2+Me1m+溶液中金属离子被还原沉积的同时，伴随着基体金属的溶解，当基体金属表面被沉积金属完全覆盖时，反应即自动停止。
所以，采用这种方法得到的镀层非常薄。
(2)接触沉积利用电位比被镀金属高的第三金属与被镀金属接触，让被镀金属表面富积电子，从而将沉积金属还原在被镀金属表面。
其化学反应实际上与置换沉积相同，只是Me，不是基体金属，而是第三金属。
其缺点是第三金属离子会在溶液中积累。
(3)还原沉积利用还原剂被氧化时释放出的自由电子，把沉积金属还原在镀件表面；其反应过程可表述为：Me n++Re→Me+OX式中Me——沉积金属；Re——表示还原剂；0X——表示氧化剂。
一般意义上的化学镀是指这种还原沉积化学镀。
它只在具有催化作用的表面上发生。
如果沉积金属(如镍：铜等)本身就是反应的催化剂，该化学镀过程就称为自催化化学镀，它可以得到所需的镀层厚度。
如果在催化表面上沉积的金属本身不能作为反应的催化剂，一旦催化表面被沉积金属覆盖，沉积反应就会自动终止，所以只能获得有限厚度的镀层．化学镀可以在金属、半导体和非导体材料上直接进行，由于没有电流分布的问题，在复杂零件表面可以获得厚度均匀、孔隙率低、对深孔或形状复杂的零件具有很好覆盖能力的镀层。
化学镀镍
化学镀镍ENP简介化学镀镍技术是采用金属盐和还原剂,在材料表面上发生自催化反应获得镀层的方法。
到目前为止，化学镀镍是国外发展最快的表面处理工艺之一，且应用范围也最广。
化学镀镍之所以得到迅速发展，是由于其优越的工艺特点所决定。
一、化学镀镍层的工艺特点1. 厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀，电镀层的厚度在整个零件，尤其是形状复杂的零件上差异很大，在零件的边角和离阳极近的部位，镀层较厚，而在内表面或离阳极远的地方镀层很薄，甚至镀不到，采用化学镀可避免电镀的这一不足。
化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，任何部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。
2. 不存在氢脆的问题电镀是利用电源能将镍阳离子转换成金属镍沉积到阳极上，用化学还原的方法是使镍阳离子还原成金属镍并沉积在基体金属表面上，试验表明，镀层中氢的夹入与化学还原反应无关，而与电镀条件有很大关系，通常镀层中的含氢量随电流密度的增加而上升。
在电镀镍液中，除了一小部分氢是由NiSO4和H2PO3反应产生以外，大部分氢是由于两极通电时发生电极反应引起的水解而产生，在阳极反应中，伴随着大量氢的产生，阴极上的氢与金属Ni-P合金同时析出，形成（Ni-P）H，附着在沉积层中，由于阴极表面形成超数量的原子氢，一部分脱附生成H2，而来不及脱附的就留在镀层内，留在镀层内的一部分氢扩散到基体金属中，而另一部分氢在基体金属和镀层的缺陷处聚集形成氢气团，该气团有很高的压力，在压力作用下，缺陷处导致了裂纹，在应力作用下，形成断裂源，从而导致氢脆断裂。
氢不仅渗透到基体金属中，而且也渗透到镀层中，据报道，电镀镍要在400℃×18h或230℃×48h的热处理之后才能基本上除去镀层中的氢，所以电镀镍除氢是很困难的，而化学镀镍不需要除氢。
工艺技术化学镀镍详解
工艺技术：化学镀镍详解一、化学镀镍层的工艺特点1.厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀，电镀层的厚度在整个零件，尤其是形状复杂的零件上差异很大，在零件的边角和离阳极近的部位，镀层较厚，而在内表面或离阳极远的地方镀层很薄，甚至镀不到，采用化学镀可避免电镀的这一不足。
化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，任何部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。
2.不存在氢脆的问题电镀是利用电源能将镍阳离子转换成金属镍沉积到阳极上，用化学还原的方法是使镍阳离子还原成金属镍并沉积在基体金属表面上，试验表明，镀层中氢的夹入与化学还原反应无关，而与电镀条件有很大关系，通常镀层中的含氢量随电流密度的增加而上升。
在电镀镍液中，除了一小部分氢是由NiSO4和H2PO3反应产生以外，大部分氢是由于两极通电时发生电极反应引起的水解而产生，在阳极反应中，伴随着大量氢的产生，阴极上的氢与金属Ni-P合金同时析出，形成（Ni-P）H，附着在沉积层中，由于阴极表面形成超数量的原子氢，一部分脱附生成H2，而来不及脱附的就留在镀层内，留在镀层内的一部分氢扩散到基体金属中，而另一部分氢在基体金属和镀层的缺陷处聚集形成氢气团，该气团有很高的压力，在压力作用下，缺陷处导致了裂纹，在应力作用下，形成断裂源，从而导致氢脆断裂。
氢不仅渗透到基体金属中，而且也渗透到镀层中，据报道，电镀镍要在400℃×18h或230℃×48h的热处理之后才能基本上除去镀层中的氢，所以电镀镍除氢是很困难的，而化学镀镍不需要除氢。
3.很多材料和零部件的功能如耐蚀、抗高温氧化性等均是由材料和零部件的表面层体现出来，在一般情况下可以采用某些具有特殊功能的化学镀镍层取代用其他方法制备的整体实心材料，也可以用廉价的基体材料化学镀镍代替有贵重原材料制造的零部件，因此，化学镀镍的经济效益是非常大的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学镀和电镀的知识点电镀镍与化学镀镍的区别
1. 化学镀镍层是极为均匀的，只要镀液能浸泡得到，溶质交换充分，镀层就会非常均匀，几乎可以达到仿形的效果。
2. 化学镀目前市场上只有纯镍磷合金的一种颜色，而电镀可以实现很多色彩。
3. 化学镀是依靠在金属表面所发生的自催化反应，化学镀与电镀从原理上的区别就是电镀需要外加的电流和阳极。
4. 化学镀过以对任何形状工件施镀，但电镀无法对一些形状复杂的工件进行全表面施镀。
5. 电镀因为有外加的电流，所以镀速要比化学镀快得我，同等厚度的镀层电镀要比化学镀提前完成。
6. 高磷的化学镀镍层为非晶态，镀层表面没有任何晶体间隙，而电镀层为典型的晶态镀层。
7. 化学镀层的结合力要普遍高于电镀层。
8. 化学镀由于大部分使用食品级的添加剂，不使用诸如氰化物等有害物质，所以化学镀比电镀要环保一些。
关于化学镀镍层的工艺特点：
1. 厚度均匀性
厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀，电镀层的厚度在整个零件，尤其是形状复杂的零件上差异很大，在零件的边角和离阳极近的部位，镀层较厚，而在内表面或离阳极远的地方镀层很薄，甚至镀不到，采用化学镀可避免电镀的这一不足。
化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，任何部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。
2. 不存在氢脆的问题
电镀是利用电源能将镍阳离子转换成金属镍沉积到阳极上，用化学还原的方法是使镍阳离子还原成金属镍并沉积在基体金属表面上，试验表明，镀层中氢的夹入与化学还原反应无关，而与电镀条件有很大关系，通常镀层中的含氢量随电流密度的增加而上升。
3. 很多材料和零部件的功能如耐蚀、抗高温氧化性等均是由材料和零部件的表面层体现出来，在一般情况下可以采用某些具有特殊功能的化学镀镍层取代用其他方法制备的整体实心材料，也可以用廉价的基体材料化学镀镍代替有贵重原材料制造的零部件，因此，化学镀镍的经济效益是非常大的。
4. 可沉积在各种材料的表面上，例如：钢镍基合金、锌基合金、玻璃、陶瓷、塑料、半导体等材料的表面上，从而为提高这些材料的性能创造了条件。
5. 不需要一般电镀所需的直流电机或控制设备，热处理温度低，只要在400℃以下经不同保温时间后，可得到不同的耐蚀性和耐磨性，因此，它不存在热处理变形的问题，特别适用于加工一些形状复杂，表面要求耐磨和耐蚀的零部件等。
化学镀镍技术是采用金属盐和还原剂,在材料表面上发生自催化反应获得镀层的方法。
到目前为止，化学镀镍是国外发展最快的表面处理工艺之一，且应用范围也最广。
化学镀镍之所以得到迅速发展，是由于其优越的工艺特点所决定
三大处理金属表面的方法
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
手工处理：如刮刀、钢丝刷或砂轮等。
用手工可以除去工件表面的锈迹和氧化皮，但手工处理劳动强度大，生产效率低，质量差，清理不彻底。
对于较复杂的结构件和有孔的零件，经酸性溶液酸洗后，浸入缝隙或孔穴中的余酸难以彻底清除，若处理不当，将成为工件以后
腐蚀的隐患，且化学物易挥发，成本高，处理后的化学排放工作难度大，若处理不当，将对环境造成严重的污染。
随着人们环保意识的提高，此种处理方法正被机械处理法取代。
喷丸又分为喷丸和喷砂。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对薄板工件的处理，容易使工件变形。
机械处理法：主要包括抛丸法和喷丸法。
抛丸法清理是利用离心力将弹丸加速，抛射至工件进行除锈清理的方法。
但抛丸灵活性差，受场地限制，清理工件时有些盲目性，在工件内表面易产生清理不到的死角。
设备结构复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高，一次性投入大。
化学处理：主要是利用酸性或碱性溶液与工件表面的氧化物及油污发生化学反应，使其溶解在酸性或碱性的溶液中，以达到去除工件表面锈迹氧化皮及油污的目的。
化学处理适应于对薄板件清理，但缺点是：若时间控制不当，即使加缓蚀剂，也能使钢材产生过蚀现象。
