GSM室内信号分布系统
室内信号分布系统简介
室内信号分布系统室内信号分布系统可分为4种解决方案，分别是无源天馈分布系统、有源天馈分布系统、无线接入的室内信号分布系统和室内光纤分布系统。
后3种方案中所用到的公司主要产品分别是：干线放大器（M-4000B GSM、DCS系列/M-4080CDMA产品）、室内无线直放机（RS-2000GSM系列/RS-2080CDMA产品）、室内光纤直放站（RS-5000GSM、DCS系列/RS-5080CDMA产品）。
下面就4种方案和公司室内产品作一介绍，CDMA系列产品专门在2.3节中介绍。
1无源天馈分布系统改善高话务量地区的室内信号覆盖，微蜂窝基站是最佳解决方案，但微蜂窝在室内使用时，由于受建筑结构的影响，其覆盖效果受到很大限制。
对于大型写字楼等场所，如何将信号最大限度、最均匀地分布到室内各个区域，是网络优化时考虑的关键。
在实际使用中，室内信号分布系统可使每个微蜂窝覆盖范围增至8,000m2~15,000m2左右；如果加装干线放大器，覆盖范围还可大幅度增加。
无源天馈分布系统主要由电缆馈线、各种室内天线以及各种不同规格的耦合器、功分器等无源器件组成（故称其为无源系统）。
其信号的接入采用从微蜂窝基站（或宏蜂窝基站）直接耦合的接入方式，再经过无源射频天馈分布系统将信号引入到室内的各个区域，如图1-1所示。
系统工程设计时须对信号的分配进行严密的计算，覆盖信号电平要比原有室内信号电平高6dB以上，离天线20m处的边缘场强要高于-85dBm，或者是由网络运营商对接入的微蜂窝设定优先级，以较小的电平作室内主导信号。
也要求室内覆盖信号不能向外泄漏，以保证移动用户进出室内外时的正常切换。
天馈分布系统的能量计算如图1-2所示。
设耦合器为宽频带耦合器，其耦合度为10dB，插损为1 dB。
功分器为宽频带二功分器，插损为3.5dB。
馈线采用8D-SFAE-Comba，其损耗为14dB/100米。
无源天馈分布系统适用于室内建筑面积不是很大（8000m2~15000m2），微蜂窝直接接入的情况，这样可最大限度地利用微蜂窝的输出能量，以节约分布系统的投资。
基于GSM室内分布系统的研究
基于GSM室内分布系统的研究【摘要】城市向来是移动通信业务热点地区，而室内网络分布系统已成为通信网络规划建设不可分割的组成部分，如何去维持好高质量、稳定的室内系统变得十分重要。
文章主要针对GSM室内覆盖设计进行了阐述。
【关键词】移动通信；GSM系统；室内分布GSM室内分布系统是将基站信号引入室内，解决室内盲区覆盖；它可以有效解决信号延伸和覆盖，改善室内通信质量；它将基站信号科学地分配到室内的各个房间、通道，而又不产生相互干扰。
它是基站和微蜂窝的补充和延伸，又不能被基站和直放站所代替，是大都市中移动通信不可缺少的组成部分。
1.室内覆盖的提出随着人们生活水平的逐步提高，城市建筑越来越密集，结构越来越复杂，对无线信号的阻挡越来越严重，室内无线信号的质量越来越差，这与人们日益追求高品质的无线服务，如高速率数据传输、高清晰手机通话等相悖。
GSM网已是很成熟的2G网络，就国内来看，GSM网的大网建设基本完成，室外的信号基本符合要求，室内信号质量差的现状亟待解决。
改善网络质量，提高服务水平主要有三种地方是室内覆盖的重点：（1）由室外宏蜂窝同时提供覆盖区域内的室内覆盖，这种方法仍然是当前国内最主要的方式。
（2）在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。
（3）在话务量集中的地方，设置室内微蜂窝，同时解决覆盖和容量问题。
2.室内覆盖的方式从获取信号源的角度来划分，可以把室内覆盖分布分为有线传输方式及无线中继方式。
（1）有线传输方式：用馈线、光纤等有线的方式从基站设备（如ERICSSON 的RBS2202、RBS2308等）中获取信号，经合理设计的天馈线分布系统实现室内覆盖；（2）无线中继方式：采用天线及放大器接收施主基站的信号并进行放大后引入室内进行室内覆盖。
由图1可见，室内无线电波传播特性随着建筑物的形状和内部状况的不同而有所不同。
另外，经过测试，得出以下障碍物的损耗：砖墙1O～l5dB，钢筋混凝土结构约为20dB，楼层闻的损耗约为20dB等。
GSM-TD-WLAN三网室内覆盖系统设计方案
站点名称室内分布设计方案贴站点正面照片使用说明目录第1章概述 (1)1.1自然环境 (1)1.2工程简介 (1)第2章覆盖指标要求 (2)第3章设计思路 (3)3.1覆盖范围 (3)3.2信源配置 (3)3.3小区规划 (4)3.4器件选择 (5)3.5系统稳定性考虑 (5)第4章设计方案分析 (6)4.1合路方式分析 (6)4.2系统间干扰分析 (6)4.3覆盖分析 (7)4.3.1 GSM覆盖分析 (7)4.3.2 TD-SCDMA覆盖分析 (7)4.3.3 WLAN覆盖分析 (8)4.4容量分析 (8)4.4.1 GSM系统容量计算 (9)4.4.2 TD-SCDMA系统容量计算 (9)4.4.3 WLAN系统容量计算 (10)4.5频率规划分析 (11)4.5.1 GSM频率规划 (11)4.5.2 TD-SCDMA频率规划 (11)4.5.3 WLAN频率规划 (11)4.6切换分析 (11)4.7外泄控制分析 (12)4.7.1 GSM外泄控制分析 (12)4.7.2 TD-SCDMA外泄控制分析 (13)4.7.3 WLAN外泄控制分析............................................................................. 错误!未定义书签。
4.8可扩容性分析 (13)4.8.1 2G/3G可扩容性分析 (13)4.8.2 WLAN可扩容性分析 (14)第5章附件 (15)5.1必须包含的文档 (15)5.2可能包含的文档 (15)XXX室内分布系统设计方案站点概况：系统信息：第1章概述1.1自然环境Xxx站点坐落于xxxx，与xxx风景区仅xxx之隔。
xxx总占地面积为1147亩，其规划包括xxxx。
其中xxx建筑面积约为12万平方米。
( 描述地理位置，建筑功能，建筑面积)贴站点现场照片1.2工程简介为满足xxx（站点名称）移动通信的用户需求，做好重要场所的通信保障工作，同时需满足商务人士在XXX(站点名称)进行无线办公及休闲娱乐的网络需求，以提高中国移动的品牌效应，因此本方案拟规划GSM、TD-SCDMA系统实现对XXX(站点名称)所有区域全覆盖，WLAN系统实现主要热点区域覆盖目标。
GSM、TD-SCDMA、WLAN共室内分布系统合路问题的解决方法
GSM、TD-SCDMA、WLAN共室内分布系统合路问题的解决方法室内覆盖系统的基本原理是通过室内天线分布系统将信号源信号引入室内的天馈系统，从而达到消除室内盲区的目的，为用户提供纯净、无缝达的高质量语音及数据业务。
三网共用室内分布系统就是将不同的网络(GSM、TD-SCDMA、WLAN)通过合路器共用一套室内分布系统达到单独覆盖效果，资源合理利用，节约投资，利于安装维护的目的。
1、合路系统兼容化工程应用中，目前建设的GSM室分系统，信源设备功率大，天线口输出功率高，单天线覆盖半径一般在15-20m。
TD-SCDMA室分系统中信源设备输出功率较小，插损和衰落较大，单天线覆盖半径一般在10m左右。
WLAN由于频段比较高，单天线覆盖半径一般在8-10m。
在进行室内合路的建设中，以改造原有的GSM室内分布系统为主，新建室内分布系统为辅。
充分利用原有分布系统资源，使用兼容的元器件和馈线替换老化和不能满足TD、WLAN系统要求的无源器件和馈线，同时，根据WLAN室内分布系统的要求进行天线密度的增加和改造。
在新建的室分系统中，无源器件、天线和馈线的设计原则按照兼容三种系统的建设要求进行，满足三网合路要求。
这样做的目的，可以提高在后期进行热点区域扩容的可扩展性，减短升级改造的周期。
2、合路方式灵活化在满足所用的馈线及元器件满足多系统合路要求的同时，根据各系统的不同特性灵活的选择最合适的合路方式。
下表所示为各系统差异化分析：▲室内合路各系统差异化表从表中我们不难看出，WLAN和GSM、TD系统在设备功率和覆盖范围上有比较大的差异。
三种系统中WLAN设备的功率最小，覆盖最受限。
为了让合路覆盖达到最优化的效果，首先要解决的就是功率较小的WLAN的合路方式。
目前，WLAN与其他系统和路的主要方式主要有2种。
（1）方式一：前端合路方式此方式适合小容量的小型室内覆盖，WLAN的AP处于主干源头与GSM和TD-SCDMA信源射频信号通过兼容的合路器一起馈入室内分布系统。
GSM室内分布处理专题
西宁移动专项优化报告——室内分布系统一、概述1．室内分布系统简介随着社会经济的高速发展，新的摩天大楼如豪华宾馆、商业中心、大型公寓等，地下结构如地铁、地下室、地下车库等大量涌现，使手机在室内的使用频率日益增加。
用户已不再满足于只有室外的移动通信服务，同时也要求有更好的室内移动通信服务。
室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
应用这些方案可带来以下效果： 可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量；解决高层干扰问题。
如：在大楼的高层，信号较为杂乱，频率干扰大。
解决的办法是采用室分系统覆盖，靠满足较高的C/I值，获得较高质量的室内移动通信服务。
图1、2是一个大楼室内覆盖的示意图。
图1 室内覆盖示意图图2 基于同轴电缆的分布式天线系统2. 室分系统存在问题目前室内覆盖主要依靠室外现有的网络覆盖的延伸方式，如直放站方式、室外大功率基站方式、天线架高方式。
但是这样的解决方式同时也带来以下一些问题： 由于穿透损耗大，室内覆盖效果差，存在大量覆盖盲区，无法通话；采用直放站方式时，对源信号电平要求高，并且交调干扰和同邻频干扰都比较严重，通话质量难于保证，控制不好，会影响整网的质量；采用直放站和室外基站没有根本解决容量问题，网络容量有限，接通率低；天线架设太高会带来越区覆盖，影响整网质量；室外小区增加频率时，频率规划困难，网络容量增长困难；解决室分问题需要结合覆盖、质量和容量三个方面综合考虑是否采用室内分布系统进行覆盖，达到网络性能的最优化。
二、西宁市区室分系统介绍西宁市区共有直放站、室分系统328个，主要分布在各党政机关、星级酒店、大型商场和高档住宅小区等。
主要组成单元有微蜂窝（+干放）、直放站（+干放）等，信源小区主要为GSM900M网络小区，个别室分信源引用DCS1800M网络小区，如汇通（华联）大厦引用“华联超市广场（汇通华联）1800”信号。

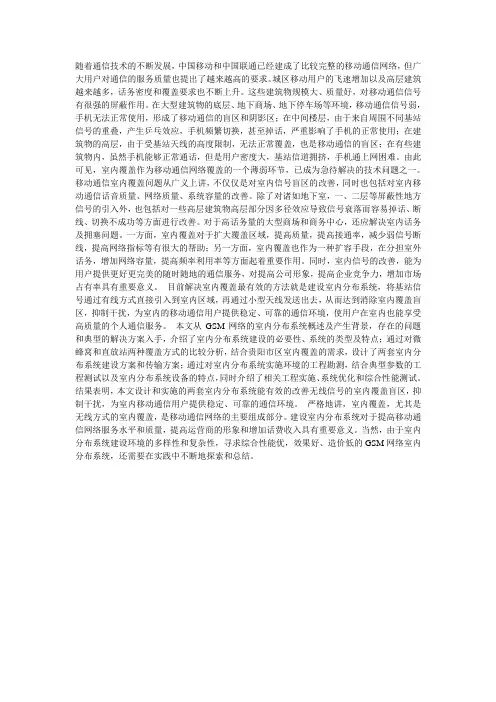

基于GSM移动通信网络的室内分布系统研究
随着通信技术的不断发展，中国移动和中国联通已经建成了比较完整的移动通信网络，但广大用户对通信的服务质量也提出了越来越高的要求。
城区移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。
这些建筑物规模大、质量好，对移动通信信号有很强的屏蔽作用。
在大型建筑物的底层、地下商场、地下停车场等环境，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区；在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机通上网困难。
由此可见，室内覆盖作为移动通信网络覆盖的一个薄弱环节，已成为急待解决的技术问题之一。
移动通信室内覆盖问题从广义上讲，不仅仅是对室内信号盲区的改善，同时也包括对室内移动通信话音质量、网络质量、系统容量的改善。
除了对诸如地下室，一、二层等屏蔽性地方信号的引入外，也包括对一些高层建筑物高层部分因多径效应导致信号衰落而容易掉话、断线、切换不成功等方面进行改善。
对于高话务量的大型商场和商务中心，还应解决室内话务及拥塞问题。
一方面，室内覆盖对于扩大覆盖区域，提高质量，提高接通率，减少弱信号断线，提高网络指标等有很大的帮助；另一方面，室内覆盖也作为一种扩容手段，在分担室外话务，增加网络容量，提高频率利用率等方面起着重要作用。
同时，室内信号的改善，能为用户提供更好更完美的随时随地的通信服务，对提高公司形象，提高企业竞争力，增加市场占有率具有重要意义。
目前解决室内覆盖最有效的方法就是建设室内分布系统，将基站信号通过有线方式直接引入到室内区域，再通过小型天线发送出去，从而达到消除室内覆盖盲区，抑制干扰，为室内的移动通信用户提供稳定、可靠的通信环境，使用户在室内也能享受高质量的个人通信服务。
室内信号分布系统
的原理图。并注明设计变更情况及原理。
2、测试记录表。
3、要求在竣工文件中含有直放站或室内覆盖系统进
行开通测试的所以记录，并要求测试结果填写认真、
格式正确、记录真实。
4、其他必要的文件。室内信号分布系统
返回
㈡规范标准要求
1有源设备的安装 2无源设备的安装 3天线部分的安装 4走线工艺要求 5连接 6标识与标签 7密封与接头处理 8器件质量验收
⑿馈线接头：
左：直线接头;右： 转角湾头。
室内信号分布系统
返回
四．工程验收规范
㈠竣工文件要求
▪ 直放站和室内分布系统的规范
▪ 设计图纸
要在竣工文件上反应出直放站或室内 覆盖系统的安装工程量、包括安装设 备的型号和数量和明细表。
1、竣工文件反映出该直放站或室内覆盖系统的设备
安装平面图、分布系统的安装示意图及室内覆盖系统
F E
室
室
外
外
广
警
告
示
D广告牌式室外美化天线天线 牌
牌
式
式
美
美
化
化
天
室内信号分布系统
天
线
线
返回
⑸干线放大器：
将引入信号进行放大而达 到扩展覆盖的同频放大装 置，弱信号经干线放大器 放大后经过功分器、馈线 将信号分配给室内不同的 位置，再通过天线实现室 内覆盖。
⑹电桥：用比较法测
量各种量（如电阻、电容、 电感等）的仪器。最简单 的是由四个支路组成的电 路。各支路称为电桥的 “臂”。
9施主基站检查
10网络覆盖质量的检查
馈线 地线
和验收方法 11施工质量的验收
电源线 12工程量核对
机房走线
GSM室内分布系统设计规范
GSM室内分布方案设计规范目录目录 (1)1 室内分布系统建设原则 (3)2 2G技术指标要求 (3)3 室内分布系统信源建设指导原则 (4)3.1GSM信源选择原则 (4)3.2功率配置原则 (5)3.3接地要求 (5)3.4容量规划原则 (6)3.5小区规划原则 (6)4 室内分布系统指导原则 (6)4.1分布系统建设基本要求 (6)4.2天线口功率要求 (7)4.3无源器件建设及改造原则 (7)4.3.1 馈线使用原则 (7)4.3.2 天线建设及改造原则 (7)4.3.3 功分器、耦合器 (8)4.4切换区域规划原则 (8)4.5环境保护 (8)5 室内分布系统设计要求 (8)5.1总体要求 (8)5.2竖井组网结构 (9)5.32G的站点点位要求 (9)5.4光纤直放站使用原则 (9)5.5定向吸顶天线的使用 (9)6 图纸要求 (9)6.1分布图要求 (9)6.2系统图 (9)7 GSM室内分布建设方式建议 (10)7.1建设新方式优势 (10)7.2适应楼宇类型 (10)7.3无源器件安装 (10)7.4馈线布放要求 (11)1 室内分布系统建设原则(1)GSM室内分布系统建设需满足后期TD-SCDMA建设时的合路需求；(2)GSM室内分布系统建设不但要确保网络正常运行，并需为后续优化建设留有余地；(3)室内外覆盖一体化原则：确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰。
(4)室内分布系统建设应保证扩容的便利性，尽量做到在不改变分布系统架构的情况下，通过增加载频等方式快速扩容，满足业务需求。
(5)GSM室内分布系统建设应充分考虑GSM900、DCS1800频段使用。
在频率资源足够的情况下室内外尽量采用异频组网方式，在频率资源紧张的情况下也应保证与室外有切换关系的室内小区的主载频与室外主载频保持异频。
(6)GSM室内分布系统信号源主要采用宏蜂窝、微蜂窝、光纤直放站及BBU ＋RRU设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耦合器
室内天线
微蜂窝
直接接入
BTS
功分器
GSM室内信号分布系统
12
无源天馈分布系统常用材料
室内天线
全向吸顶天线
壁挂板状天线
壁挂锥状天线
GSM室内信号分布系统
13
无源天馈分布系统常用材料
耦合器
10dBm 4dBm
8.2dBm 如：6dB耦合器，插损1.8dB
单频型耦合器
宽频带耦合器
GSM室内信号分布系统
14
无源天馈分布系统常用材料 功分器
插损3.5dB
插损5.2dB
插损6.5dB
单频型功分器
宽频带功分器
GSM室内信号分布系统
15
无源天馈分布系统常用材料 合路单元：
GSM/CDMA 双频合路单元
RM-NKC1/RM-NKC2 FD-U900D1850B200NNOO
基站合路单元
双频合路单元
接头 N-J8C
GSM室内信号分布系统
18
有源天馈分布系统示意图
二功分器 耦合器 耦合器
耦合器 RC-5NK/NK/NK-XXC
吸顶天线
二功分器 RD-52NP-C0
壁挂天线 吸顶天线
干线放大器 M-4000B-C/M-4180B-C
二功分器
吸顶天线
BTS 微蜂窝基站接入
耦合器
GSM室内信号分布系统
壁挂天线
19
干线放大器M-4000B-C1/M-4180B-C1
应用场合：适用于一些话务量高、建筑面积不是特 别大的区域（如十层左右的高层酒店、写字楼、展 览馆、大型商场等）的信号覆盖，可同时覆盖电梯。
作用：将微蜂窝信号最大限度的、最均匀的分布到 室内各个区域，改善覆盖效果，提高通话质量。同 时也可节约分布系统的投资。
GSM室内信号分布系统
11
无源天馈分布系统示意图
下建筑、隧道等区域的室内信号分布。
GSM室内信号分布系统
20
干线放大器M-4000B-C1/M-4180B-C1
GSM室内信号分布系统
21
M-4000B-C1型 GSM功率直放机 用于GSM900干线放大
Modem
监测
M-4000B-C1干线放大器的特点：
• 增益：0~40dB（上行），20~ 30dB（下行）可调 • 输出功率：下行37dBm，上行24dBm （-13dBm交调杂散电平） • 具有ALC功能
GSM室内信号分布系统
5
室内信号分布系统
信源基站的接入方式：
1、（微蜂窝或基站）直接耦合方式 2、无线空间耦合方式（选取周围基站小 区的信号）
室内布线类型：
1、射频电缆分布 2、光纤分布
GSM室内信号分布系统
6
室内信号分布系统
作用
克服建筑屏蔽
填补建筑物内的盲区或弱信号区
解决大型建筑物内信号场强分布不均的问题
CMII ID： 99CP0229
RS-5110
CMII ID： 99CP0336
RS-5180
CMII ID： 2000CP0377
型号核准代码可由信息产业部无线电 管理局网站查证
GSM室内信号分布系统
10
1、无源天馈分布解决方案
信源：微蜂窝（采用直接接入方式）
分布方式：无源天馈分布系统（由无源器件如耦合 器、功分器、接头、电缆馈线和室内天线组成）
GSM室内信号分布系统
22
有源天馈分布系统应用实例
楼主
BTS
楼副
…
…
M-4000B-C
M-4000B-C1 GSM功率直放机用于提供区域覆盖
GSM室内信号分布系统
23
天馈分布系统的能量估算
8.3dBm
10.2dBm
NJ-7/8”C （公头） NK-7/8”C（母头） NJ-1/2”C （公头） NK-1/2”C（母头）
GSM室内信号分布系统
16
无源天馈分布系统常用材料
电缆馈线：8D馈线、1/2馈线、7/8馈线
损
耗：14dB/百米、 8dB/百米、 4.5dB/百米、
GSM室内信号分布系统
17
2、有源天馈分布解决方案
无源天馈分布系统适合于一个微蜂窝覆盖 十层楼左右。若更大的建筑，一般无源天 馈系统很难满足覆盖需要。
有源天馈分布系统用于较大型（如二十层 左右）的建筑覆盖。本方案是在无源天馈 分布系统的基础上增加干线放大器M4000B-C/M-4180B-C，以补偿信号在传输 过程中的损耗，延伸覆盖面积。可解决孤 岛效应、乒乓效应严重区域的信号质量问 题。
GSM室内信号分布系统
9
室内信号分布系统
所用设备的型号核准代码
M-4000A/B-C 1
CMII ID：99CP0337
M-4180B-C
CMII ID： 2000CP0376
RS-2110A/B
CMII ID： 99CP0335
RS-2122
CMII ID： 2000CP0393
R-9122AC
• M-4000B-C1 GSM900功率直放机，带监控告警功能 。 M-4180B-C DCS1800功率直放机，带监控告警功能 。
• 有效补偿室内分布系统主干电缆的信号损耗。 • 具有完整的告警功能，集中监测全系统的工作状态，并
可通过无线MODEM将告警信号发送到移动网管中心； 适用于大型写字楼、高层酒店、大型商场、展览馆、地
乒乓效应（中部）
网络繁忙（大型 商场、展览中心） 盲区、弱信号区 （电梯、地下室）
GSM室内信号分布系统
4
室内信号分布系统
需要考虑的因素
隔墙的阻挡（5~20dB） 楼层的阻挡（20dB以上） 家具等其它障碍物的阻挡（2~15dB） 多路径衰落(10dB) 高层建筑（20层以上）
“孤岛效应”—— 同频、领频干扰严重，手机无法登录。 “乒乓效应”—— 信号强度理想，但切换频繁，通话困难。
共同打造优质的GSM网络
GSM室内信号分布系统
1
SIM-TECH有限公司
上海分公司
编制 万军
讲解 万军
2008年3月
GSM室内信号分布系统
2
室内信号分布系统
GSM室内信号分布系统
3
室内信号分布系统
室内信号存在的问题
由于建筑屏蔽、隔墙、楼层、信号多径衰落的影响， 会导致如下问题：
孤岛效应（顶部）
解决高层建筑内的孤岛效应和乒乓效应问题
吸纳话务量，增加话费收入
ห้องสมุดไป่ตู้
GSM室内信号分布系统
7
室内信号分布系统
改善后的效果
室内吸顶天线
比原信号电平要高6dB以上，或设定优先级，
边缘场强（离天线约20m）要高于-85dBm，
通话质量等级3级以上。
GSM室内信号分布系统
8
室内信号分布系统
五种解决方案： 1、无源天馈分布解决方案 2、有源天馈分布解决方案 3、无线接入的室内分布解决方案 4、室内光纤分布解决方案 5、电梯信号覆盖解决方案
