高压电机绝缘阻值测量表
绝缘电阻表的使用方法及注意事项
绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。
用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。
电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。
测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。
有的标准规定每kV电压，绝缘电阻不小于1MΩ等。
在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。
如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。
如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。
在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。
二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。
直流高压的产生一般有三种方法。
第一种手摇发电机式。
我国生产的兆欧表约80%是采用这种方法。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
绝缘电阻表
绝缘电阻表
电子式绝缘电阻表的测量原理： 通过电子器件对直流电源进行DC/DC变换给测量端子L、E 提供测量电压，由IC或CPU等组成的电子电路对被测信号进 行变换和处理，由磁电式电流表或数字表进行显示被测绝缘 电阻值。
绝缘电阻表
直接作用模拟指示的绝缘电阻表测量原理 ： 接到发电机整流输出电压端的电流线圈A1与电压线圈A2相交成一定角度，固 定在同一转轴上，可以自由偏转。当发电机转动后就有电压作用在两个线圈 上，若两个线圈有电流通过时，就产生了相反方向的两个转矩，最终产生一 定角度的偏转，从而指示出被测绝缘电阻RX的值。
4.高阻箱应有足够的调节细度，应不大于被检绝缘电阻表分度指示值与 a/2000的乘积，a为被检表的准确度等级。 5.标准高阻箱应有单独的泄露屏蔽端钮和接地端钮。
绝 缘 电 阻 表
6.标准高阻箱在检定电压变化10%时，由高阻箱引入的附加 误差不大于被检表误差限值的1/10;由标准高压电阻箱，检 定辅助设备及环境条件所引起的检定总不确定度，应不超 过绝缘电阻表允许误差限值的1/3。 测定基本误差应在接入标准高压电阻箱的条件下对每个带有 数字的分度线意义进行检定，接线图如下：
绝缘电阻表
手摇发电机：发电机的工作原理是以电磁感应现象为依据 手摇发电机 的，当线圈与永久磁铁的磁场发生相对运动时，切割磁力 线产生感应电动势。 手摇发电机输出电压大小主要决定因素： 手摇发电机输出电压大小主要决定因素 a. a.磁铁的磁性（磁性越强，产生的电压越高） b.切割磁力线的绕组匝数多少（匝数越多，产生的电压越 高） c.绕组切割磁感线的速度（速度越快，产生的电压越高） 速度调整装置：调速器（利用离心力的原理，速度过快时 速度调整装置 调速器磨擦橡皮触点离开摩擦轮，使速度降低；速度慢m 慢时，橡皮触点又与摩擦轮接触，使速度加快，最终将转 速限定在额定转速以内。）
测量电机动定子绕组的绝缘电阻
选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。
2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。
(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。
两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。
(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。
测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。
2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。
测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。
每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。
用摇表检测电机好坏的方法
用摇表检测电机好坏的方法
电机是电工日常工作中接触最多的电器元件，那么，在日常检修和安装过程中，怎样快速检测一台电机是否好
坏呢？
第一步：用摇表摇测电机对地绝缘。
摇表
注意的是，对于380V电机，要使用500V摇表，如用IoOOV 或者250OV摇表摇测有可能击穿电机绝缘。
摇表放平，以每分钟120转的速度摇动摇表摇杆，摇测电机接线柱和电机外壳之间绝缘，不低于0.5兆欧。
当然绝缘值越高越好，实际工作中一般几十兆，几百兆甚至无穷大。
对地绝缘过低的话就要考虑对电机维修保养了。
对于绕线式电机，还要摇测定子和转子之间、转子和地之间
的绝缘合格。
对于高压电机的摇测，一般用250OV摇表,绝缘值不应低于IMQ/KV,比如IOKV电机，对地绝缘值应不低于10兆欧。
第二步：用万用表测量三相阻值是否平衡。
如果不拆除电机连接片的话，星形连接电机，可测量每相和星点之间阻值，三相阻值要基本相等。
角形连接电机，可三相两两测量，阻值要基本相等。
如果测量电机三相阻值严重不平衡，就有可能存在匝间短路。
第三步：还要检查电机的机械部件。
比如轴承的好坏，电机是否扫膛。
可在电机空载情况下，手动盘转，观察电机转动是否轻灵，有无异响。
如果以上检查均没有异常的话，就可以给电机上电实验了。
上电以后，观察电机运行是否平稳无振动。
测量电流是否正常。
电机绝缘电阻测验合格标准
电机绝缘电阻测试合格标准测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。
都是使用兆欧表（摇表）测量。
另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。
测量绕组对地绝缘时，要把电机的接线全都拆掉。
先检查摇表的好坏，做开路、短路试验。
摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。
三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。
相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。
最低要求是每伏一K ，即；1K / V 380V的电机是380K。
一般要大于0.5兆。
层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。
当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
兆欧表的选择及操作注意事项

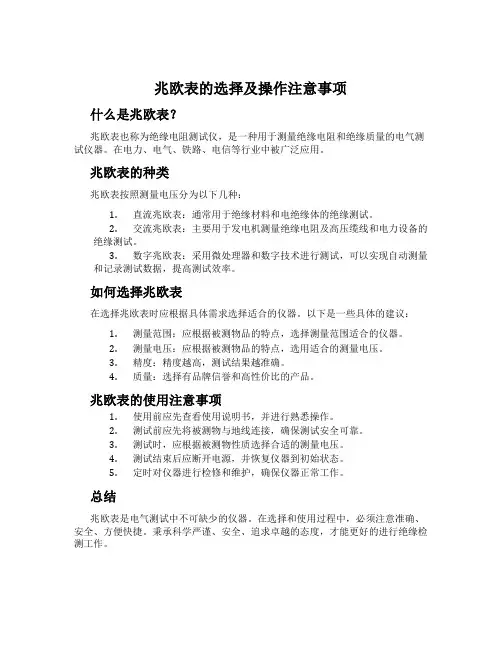

兆欧表的选择及操作注意事项
什么是兆欧表？
兆欧表也称为绝缘电阻测试仪，是一种用于测量绝缘电阻和绝缘质量的电气测试仪器。
在电力、电气、铁路、电信等行业中被广泛应用。
兆欧表的种类
兆欧表按照测量电压分为以下几种：
1.直流兆欧表：通常用于绝缘材料和电绝缘体的绝缘测试。
2.交流兆欧表：主要用于发电机测量绝缘电阻及高压缆线和电力设备的
绝缘测试。
3.数字兆欧表：采用微处理器和数字技术进行测试，可以实现自动测量
和记录测试数据，提高测试效率。
如何选择兆欧表
在选择兆欧表时应根据具体需求选择适合的仪器。
以下是一些具体的建议：
1.测量范围：应根据被测物品的特点，选择测量范围适合的仪器。
2.测量电压：应根据被测物品的特点，选用适合的测量电压。
3.精度：精度越高，测试结果越准确。
4.质量：选择有品牌信誉和高性价比的产品。
兆欧表的使用注意事项
1.使用前应先查看使用说明书，并进行熟悉操作。
2.测试前应先将被测物与地线连接，确保测试安全可靠。
3.测试时，应根据被测物性质选择合适的测量电压。
4.测试结束后应断开电源，并恢复仪器到初始状态。
5.定时对仪器进行检修和维护，确保仪器正常工作。
总结
兆欧表是电气测试中不可缺少的仪器。
在选择和使用过程中，必须注意准确、安全、方便快捷。
秉承科学严谨、安全、追求卓越的态度，才能更好的进行绝缘检测工作。
电机绝缘阻值
根据《电力设备预防性试验规程》5.4.1条规定：
绝缘电阻值：
a)额定电压3000V以下者，室温下不应低于0.5MΩ
b)额定电压3000V及以上者，交流耐压前，定子绕组在接近运行温度时的绝缘电阻值不应低于UnMΩ(取Un的千伏数)；投运前室温下(包括电缆)不应低于UnMΩ
备注：3kV以下的电动机使用1000V兆欧表；3kV及以上者使用2500V兆欧表
即：在正常的环境温度下（20度左右），绝缘值高于0.50MΩ即算正常，一般可达8－12MΩ，每次电机测绝缘后应记录在册，并和上一次的绝缘阻值相比较，若有明显下降需要查找原因处理后再启动电机。
参考资料：/2005/guobiao/041604.htm
电动机使用的最低绝缘是：
一，低压电动机的绝缘不应小于0,5兆欧；
二，高压电动机的绝缘不应小于1兆欧/千伏；如：6KV的电动机的绝缘应大于6兆欧. 三，如果所测得绝缘低于以上的数值时应对电动机进行烘烤。
高压试验表格大全
结论：合格审核：校阅：试验：结论：审核：校阅：试验：10kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范10kV电流互感器试验记录结论：审核：校阅：试验：6-35高压断路器试验记录kV委托单位报告编号站内编号 试验日期 年 月 日型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 结论：审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器预防性试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范35kV 多油断路器试验记录结论：审核：校阅：试验：真空断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范少油断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV电力电缆试验记录结论：审核：校阅：试验：电力电缆试验记录结论：审核：校阅：试验：电力电缆预防性试验报告结论：审核：校阅：试验：纸绝缘电力电缆试验记录委托单位报告编号 不印 站内编号 试验日期 年 月 日 全 长 m 导线形状 天气 温度 ℃ 绝缘种类 外皮种类 芯 数 电 压 kV 电 流 A 导线截面 平方毫米 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范阀式避雷器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 kV 天气 温度 ℃ 制 造 厂 出厂日期 年 月 灭弧电压 kV 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 结论： 铭 牌 规 范审核： 校阅： 试验：6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分） 结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 电压互感器试验记录委托单位 报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范电压互感器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范结论：审核：校阅：试验：委托单位报告编号 159 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 频率 Hz 电流比 / A 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范接地电阻试验报告结论：合格审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：10kV干式电流互感器试验记录结论：审核：校阅：试验：电力电容器试验记录结论：审核：校阅：试验：继电保护装置试验记录委托单位试验日期设备名称 C.T.变比制造厂家变压器容量KVA三、二次回路绝缘电阻MΩ四、模拟动作：传动正确五、结论：各项试验均符合规程要求，保护可以投运审核：校阅：试验：综合自动化保护装置试验报告委托单位：试验日期：厂型：设备名称:厂号：变压器容量：制造厂家： C.T.变比：S，零序时间定值S七、二次回路绝缘电阻：MΩ审核：试验：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ME11011A锥型磨浆机主电机
ME12013A锥型磨浆机主电机
ME12012A锥型磨浆机主电机
ME12011A锥型磨浆机主电机
ME12003A水力碎浆机
ME12010A锥型磨浆机主电机
ME15003多盘白水泵
AC34018 1#透平真空泵
AC34019 2#透平真空泵
MP35011浆泵
MP3501浆泵
MP35018浆泵
MA35006A卷取损纸碎浆搅拌机
MA35006A卷取损纸碎浆搅拌机 B相 C相 A相 MA35006B卷取损纸碎浆搅拌机 B相 C相 A相 MA35008A压光损纸碎浆搅拌机 B相 C相 A相 MA35008B压光损纸碎浆搅拌机 B相 C相 A相 MA35012A前干部损纸碎浆搅拌机B相 C相 A相 MA35012B前干部损纸碎浆搅拌机B相 C相 A相 ME39700压光机 B相 C相 A相 ME39702压光机 B相 C相 A相 ME39704压光机 B相 C相 A相 ME39706压光机 B相 C相 A相 ME39708压光机 B相 C相 A相 ME39710压光机 B相 C相
高压电机绝缘阻值
设备编号及名称 ME11012A锥型磨浆机主电机 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B相 C相 A相 B吸收 测量 测量日期 缘阻值GΩ 缘阻值GΩ 比 人
