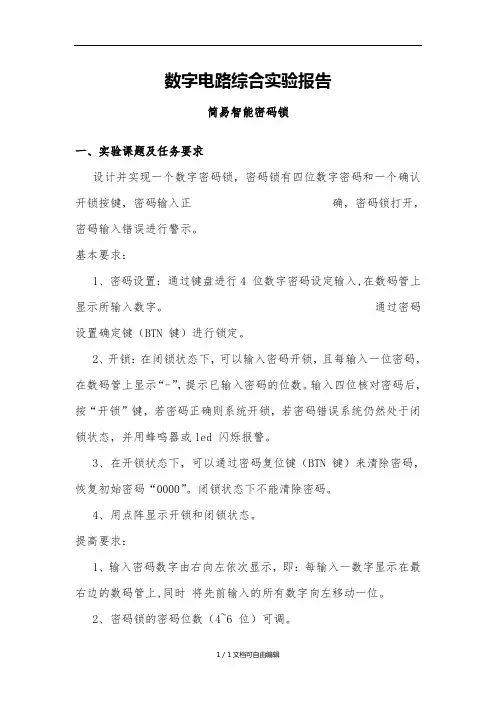

数字电路综合实验报告简易智能密码锁一、实验课题及任务要求设计并实现一个数字密码锁，密码锁有四位数字密码和一个确认开锁按键，密码输入正确，密码锁打开，密码输入错误进行警示。
基本要求：1、密码设置：通过键盘进行4 位数字密码设定输入,在数码管上显示所输入数字。
通过密码设置确定键（BTN 键）进行锁定。
2、开锁：在闭锁状态下，可以输入密码开锁，且每输入一位密码，在数码管上显示“-”，提示已输入密码的位数。
输入四位核对密码后，按“开锁”键，若密码正确则系统开锁，若密码错误系统仍然处于闭锁状态，并用蜂鸣器或led 闪烁报警。
3、在开锁状态下，可以通过密码复位键（BTN 键）来清除密码，恢复初始密码“0000”。
闭锁状态下不能清除密码。
4、用点阵显示开锁和闭锁状态。
提高要求：1、输入密码数字由右向左依次显示，即：每输入一数字显示在最右边的数码管上,同时将先前输入的所有数字向左移动一位。
2、密码锁的密码位数（4~6 位）可调。
3、自拟其它功能。
二、系统设计2.1系统总体框图2.2逻辑流程图2.3MDS图2.4分块说明程序主要分为6个模块：键盘模块，数码管模块，点阵模块，报警模块，防抖模块，控制模块。
以下进行详细介绍。
1.键盘模块本模块主要完成是4×4键盘扫描，然后获取其键值，并对其进行编码，从而进行按键的识别，并将相应的按键值进行显示。
键盘扫描的实现过程如下：对于4×4键盘，通常连接为4行、4列，因此要识别按键，只需要知道是哪一行和哪一列即可，为了完成这一识别过程，我们的思想是，首先固定输出高电平，在读入输出的行值时，通常高电平会被低电平拉低，当当前位置为高电平“1”时，没有按键按下，否则，如果读入的4行有一位为低电平，那么对应的该行肯定有一个按键按下，这样便可以获取到按键的行值。
同理，获取列值也是如此，先输出4列为高电平，然后在输出4行为低电平，再读入列值，如果其中有哪一位为低电平，那么肯定对应的那一列有按键按下。
