器件时序图的作用与使用方法
时序图（序列图）
时序图（序列图）⼀、什么是时序图？时序图（Sequence Diagram），亦称为序列图、循序图或顺序图，是⼀种UML交互图。
它通过描述对象之间发送消息的时间顺序显⽰多个对象之间的动态协作。
时序图是⼀个⼆维图，横轴表⽰对象，纵轴表⽰时间，消息在各对象之间横向传递，依照时间顺序纵向排列。
⼆、时序图的作⽤是什么？1、展⽰对象之间交互的顺序。
将交互⾏为建模为消息传递，通过描述消息是如何在对象间发送和接收的来动态展⽰对象之间的交互；2、相对于其他UML图，时序图更强调交互的时间顺序；3、可以直观的描述并发进程。
三、组成元素有哪些？1. ⾓⾊（Actor）系统⾓⾊，可以是⼈、机器、其他系统、⼦系统；在时序图中⽤表⽰。
2. 对象（Object）（1）对象的三种命名⽅式第⼀种⽅式包括对象名和类名，例如：直播课时:课时，在时序图中，⽤“对象：类”表⽰；第⼆种⽅式只显⽰类名，即表⽰它是⼀个匿名对象，例如： :课程；在时序图中，⽤“：类”表⽰；第三种⽅式只显⽰对象名不显⽰类名，例如：讲师；在时序图中，⽤“对象”表⽰。
（2）命名⽅式的选择三种命名⽅式均可，哪种最容易让阅读该时序图的⼈理解，就选择哪种。
（3）对象的排列顺序对象的左右顺序并不重要，但是为了作图清晰整洁，通常应遵循以下两个原则：把交互频繁的对象尽可能的靠拢；2.把初始化整个交互活动的对象放置在最左端。
3. ⽣命线（Lifeline）在时序图中表⽰为从对象图标向下延伸的⼀条虚线，表⽰对象存在的时间。
4. 控制焦点（Focus of Control）⼜称为激活期，表⽰时间段的符号，在这个时间段内对象将执⾏相应的操作。
它可以被理解成C语⾔语义中⼀对花括号{ }中的内容；⽤⼩矩形表⽰。
5. 消息（Message）消息⼀般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）。
nand flash时序图详解
怎么看时序图--nand flash的读操作详解 2013-11-16 10:25:36分类：嵌入式这篇文章不是介绍 nand flash的物理结构和关于nand flash的一些基本知识的。
你需要至少了解你手上的 nand flash的物理结构和一些诸如读写命令操作的大概印象，你至少也需要看过 s3c2440中关于nand flash控制寄存器的说明。
由于本人也没有专门学过这方面的知识，下面的介绍也是经验之谈。
这里我用的 K9F2G08-SCB0 这款nand flash 来介绍时序图的阅读。
不同的芯片操作时序可能不同，读的命令也会有一些差别。
当然其实有时候像nand flash这种 s3c2440内部集成了他的控制器的外设。
具体到读写操作的细节时序(比如 CLE/ALE的建立时间，写脉冲的宽度。
数据的建立和保持时间等)，不明白前期也没有多大的问题。
因为s3c2440内部的nand flash控制器做了大部分的工作，你需要做的基本就是设置几个时间参数而已。
然后nand flash会自动进行这些细节操作。
当然如果处理器上没有集成 nand flash的控制器那么久必须要自己来写时序操作了。
所以了解最底层的时序操作总是好的但是上层一点的，比如读写操作的步骤时序（比如读操作，你要片选使能，然后发命令，然后发地址，需要的话还需发一个命令，然后需要等待操作完成，然后再读书数据）。
是必须要明白的。
这都不明白的话，怎么进行器件的操作呢也就是说 s3c2440 可以说在你设置很少的几个时间参数后，将每一个步骤中细微的操作都替你做好了。
（比如写命令，你只要写个命令到相应寄存器中，cpu内部就会协各个引脚发出适应的信号来实现写命令的操作）。
而我们所需要做的就是把这些写命令，写地址，等待操作完成。
等步骤组合起来。
从而完成一个读操作就像上面说的，虽然我们不会需要去编写每个步骤中的最细微的时序。
但是了解下。
会让你对每个操作步骤的底层细节更加明了先来看一个命令锁存的时序。
时序分析
1、术语解释Tco对于任何一个时序器件，从时钟触发开始，到器件的输出端输出有效信号为止的这段时间，称为Tco。
缓冲延时（buffer delay）对于任何一个时序器件，其结构基本都包括内部逻辑电路和输出缓冲器，如图1-1是一个典型的结构图。
图1-1、典型时序器件结构图输出缓冲的作用是保存输出数据，以及一些电气参数的匹配，比如逻辑模块输出的信号为差分，而输出管脚要求为单端，则需要输出缓冲进行差分到单端的转换。
一些器件也会有输入缓冲器，由于延时的计算是以有效时钟触发为始端，所以这里不在讨论。
由此可见，Tco包括了输出缓冲之前的延时和输出缓冲延时两部分。
传播延时（propagation delay）信号从器件输出后就要经过传输线进行传输，信号在传输线上的延时就称为传播延时。
它只与信号传输速度和线长有关。
飞行时间（Flight time）飞行时间是，接收端的信号电平达到输出端信号电平所需的时间，这里的信号电平是指设计者所关心的信号点，记为Vmeas。
大多数的时序设计里，我们更关心的参数是飞行时间而不是传播延时，包括最大飞行时间和最小飞行时间。
飞行时间包含了传播延时和信号上升沿变化这两个因素。
图1-2为传播延时和飞行时间波形图，红线为接收端波形，黑色为输出端波形。
图1-2、传播延时和飞行时间在较轻的负载（如单负载）情况下，驱动端的上升沿几乎和接收端的信号的上升沿平行，所以这时候平均飞行时间和传播延迟相差不大；但如果在重负载（如多负载）的情况下，接收信号的上升沿明显变缓，这时候平均飞行时间就会远远大于信号的传播延迟。
这里说的平均飞行时间是指Buffer波形的Vms到接收端波形Vms之间的延时，这个参数只能用于时序的估算，准确的时序分析一定要通过仿真测量最大/最小飞行时间来计算。
最小飞行时间（或称First Switch Delay）和最大飞行时间（或称First Settle Delay）则是指接收端信号第一次达到参考信号电平和最后一次达到参考信号电平作用的时间。
plc时序图怎么看_plc时序图指令详解解
plc时序图怎么看_plc时序图指令详解解
时序图是描述设备工作过程的时间次序图，也是用于直观分析设备工作过程的一种图形。
如电子技术中的触发器、定时器、计数器等均用时序图来描述其工作原理。
在plc顺序控制设计法编制梯形图程序时往往是先画出时序图，再根据时序图设计流程图，再按流程图编制梯形图程序。
下面让我们来看看plc时序图是怎么样的，相关指令又有什么用。
时序图的指令大致分为置位和复位指令、脉冲输出指令以及主控指令及主控复位指令。
一、置位和复位指令：1、指令符：
置位指令指令符：SET：复位指令指令符：RST：
2、梯形图符号：
置位和复位指令是一组功能指令，画梯形图时要用中括号或方框，且最少接一个接点后才能接母线。
如下图所示：
3、指令功能：
SET指令的功能：当SET指令工作的前提条件X0发生正跳变（即X0由OFF变为ON）时，SET指令使它操作的继电器Y0置位为1（状态变为ON）并保持。
RST指令的功能：当RST指令工作的前提条件X1发生正跳变（即X0由ON变为OFF）时，RST指令使它操作的继电器Y0复位为0（状态变为OFF）并保持。
SET指令的操作目标元件为Y、M、S。
而RST指令的操作元件为Y、M、S、D、V、Z、T、C。
对同一编程元件，如例中Y0等，SET、RST指令可以多次使用，且不限制使用顺序，以最后执行者有效。
RST指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零，还可用来复位积。
时序图的用途包括显示在

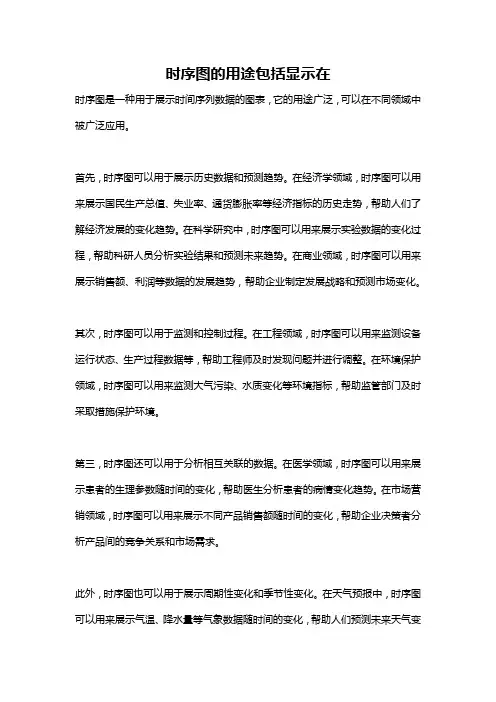

时序图的用途包括显示在
时序图是一种用于展示时间序列数据的图表，它的用途广泛，可以在不同领域中被广泛应用。
首先，时序图可以用于展示历史数据和预测趋势。
在经济学领域，时序图可以用来展示国民生产总值、失业率、通货膨胀率等经济指标的历史走势，帮助人们了解经济发展的变化趋势。
在科学研究中，时序图可以用来展示实验数据的变化过程，帮助科研人员分析实验结果和预测未来趋势。
在商业领域，时序图可以用来展示销售额、利润等数据的发展趋势，帮助企业制定发展战略和预测市场变化。
其次，时序图可以用于监测和控制过程。
在工程领域，时序图可以用来监测设备运行状态、生产过程数据等，帮助工程师及时发现问题并进行调整。
在环境保护领域，时序图可以用来监测大气污染、水质变化等环境指标，帮助监管部门及时采取措施保护环境。
第三，时序图还可以用于分析相互关联的数据。
在医学领域，时序图可以用来展示患者的生理参数随时间的变化，帮助医生分析患者的病情变化趋势。
在市场营销领域，时序图可以用来展示不同产品销售额随时间的变化，帮助企业决策者分析产品间的竞争关系和市场需求。
此外，时序图也可以用于展示周期性变化和季节性变化。
在天气预报中，时序图可以用来展示气温、降水量等气象数据随时间的变化，帮助人们预测未来天气变
化。
在股票交易中，时序图可以用来展示股票价格、成交量等随时间的变化，帮助投资者分析股票市场的走势。
总之，时序图的用途非常广泛，它可以帮助人们更好地理解和分析时间序列数据，从而指导决策和预测未来趋势。
在不同领域中，时序图都起着重要的作用，成为人们分析数据、监测变化和预测趋势的有力工具。
CMOS电路时序分析
CMOS电路时序分析时序分析是在数字电路设计中非常重要的一部分。
它涉及到信号在电路中传输所需的时间和序列。
由于CMOS（互补金属氧化物半导体）电路在现代电子设备中广泛应用，CMOS电路时序分析成为我们需要深入了解的主题。
本文将介绍CMOS电路时序分析的基本概念、方法和应用。
一、时序分析概述时序分析是指对数字电路中信号的到达时间和电平变化进行评估和分析的过程。
它主要关注信号的到达时间、延迟和稳定性等参数。
在CMOS电路中，时序分析可以帮助我们预测电路的工作速度、确定最大工作频率以及优化电路结构。
二、CMOS电路的时序分析方法1. 时序约束时序约束是指对电路中不同组件的时延要求进行规定。
通过设置适当的时序约束，可以确保电路在工作时满足设计要求。
常见的时序约束包括最小延迟、最大延迟和脉冲宽度等。
2. 时序图时序图是用于描述不同信号在电路中的传输时间和电平变化的图形表示。
通过时序图，我们可以清晰地看到信号的到达时间、时钟边沿以及数据稳定的时间点。
时序图是CMOS电路时序分析中常用的工具。
3. 时延计算在CMOS电路中，时延是指信号从一个点到达另一个点所需的时间。
时延计算是时序分析中的重要内容之一。
通过对电路中的传输门、寄存器和线路等进行时延计算，我们可以评估整个电路的传输时间和速度。
4. 延迟优化延迟优化是指通过调整电路的结构和参数来降低电路的传输时间和延迟。
在CMOS电路中，延迟优化可以通过合理选择晶体管尺寸、布局和电源电压等方式来实现。
优化后的电路可以提高工作速度和性能。
三、CMOS电路时序分析的应用1. 时钟频率计算通过时序分析可以计算出CMOS电路的最大工作频率。
这对于设计高性能微处理器和通信芯片等关键电路至关重要。
通过合理设计电路结构和选择优化策略，可以提高电路的时钟频率。
2. 延迟敏感电路设计在某些应用中，需要设计延迟敏感的电路，如高速传输接口和高频率通信系统。
通过对CMOS电路的时序分析，可以确定延迟敏感的路径，并使用合适的技术手段来降低延迟，以确保电路的可靠性和性能。
nand flash时序图详解
怎么看时序图--nand flash的读操作详解 2013-11-16 10:25:36分类：嵌入式这篇文章不是介绍 nand flash的物理结构和关于nand flash的一些基本知识的。
你需要至少了解你手上的 nand flash的物理结构和一些诸如读写命令操作的大概印象，你至少也需要看过 s3c2440中关于nand flash控制寄存器的说明。
由于本人也没有专门学过这方面的知识，下面的介绍也是经验之谈。
这里我用的 K9F2G08-SCB0 这款nand flash 来介绍时序图的阅读。
不同的芯片操作时序可能不同，读的命令也会有一些差别。
当然其实有时候像nand flash这种 s3c2440内部集成了他的控制器的外设。
具体到读写操作的细节时序(比如 CLE/ALE的建立时间，写脉冲的宽度。
数据的建立和保持时间等)，不明白前期也没有多大的问题。
因为s3c2440内部的nand flash控制器做了大部分的工作，你需要做的基本就是设置几个时间参数而已。
然后nand flash会自动进行这些细节操作。
当然如果处理器上没有集成 nand flash的控制器那么久必须要自己来写时序操作了。
所以了解最底层的时序操作总是好的但是上层一点的，比如读写操作的步骤时序（比如读操作，你要片选使能，然后发命令，然后发地址，需要的话还需发一个命令，然后需要等待操作完成，然后再读书数据）。
是必须要明白的。
这都不明白的话，怎么进行器件的操作呢也就是说 s3c2440 可以说在你设置很少的几个时间参数后，将每一个步骤中细微的操作都替你做好了。
（比如写命令，你只要写个命令到相应寄存器中，cpu内部就会协各个引脚发出适应的信号来实现写命令的操作）。
而我们所需要做的就是把这些写命令，写地址，等待操作完成。
等步骤组合起来。
从而完成一个读操作就像上面说的，虽然我们不会需要去编写每个步骤中的最细微的时序。
但是了解下。
会让你对每个操作步骤的底层细节更加明了先来看一个命令锁存的时序。
SPI时序图详解
SPI总线协议及SPI时序图详解SPI是英语Serial Peripheral Interface的缩写,顾名思义就是串行外围设备接口。
SPI是一种高速的、全双工、同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,现在越来越多的芯片集成了这种通信协议。
SPI是一个环形总线结构,由ss(cs)、sck、sdi、sdo构成,其时序其实很简单,主要是在sck的控制下,两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候,sdo上的电平将被发送到从设备的寄存器中。
下降沿到来的时候,sdi上的电平将被接收到主设备的寄存器中。
假设主机和从机初始化就绪：并且主机的sbuff=0xaa (10101010),从机的sbuff=0x55 (01010101),下面将分步对spi的8个时钟周期的数据情况演示一遍(假设上升沿发送数据)。
---------------------------------------------------脉冲主机sbuff 从机sbuff sdi sdo---------------------------------------------------0 00-0 10101010 01010101 0 0---------------------------------------------------1 0--1 0101010x 10101011 0 11 1--0 01010100 10101011 0 1---------------------------------------------------2 0--1 1010100x 01010110 1 02 1--0 10101001 01010110 1 0---------------------------------------------------3 0--1 0101001x 10101101 0 13 1--0 01010010 10101101 0 1---------------------------------------------------4 0--1 1010010x 01011010 1 04 1--0 10100101 01011010 1 0---------------------------------------------------5 0--1 0100101x 10110101 0 15 1--0 01001010 10110101 0 1---------------------------------------------------6 0--1 1001010x 01101010 1 06 1--0 10010101 01101010 1 0---------------------------------------------------7 0--1 0010101x 11010101 0 17 1--0 00101010 11010101 0 1---------------------------------------------------8 0--1 0101010x 10101010 1 08 1--0 01010101 10101010 1 0---------------------------------------------------这样就完成了两个寄存器8位的交换,上面的0--1表示上升沿、1--0表示下降沿,sdi、 sdo相对于主机而言的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
器件时序图的作用与使用方法
操作时序永远是使用任何一个IC芯片的最主要内容。
以LCD1602为例对时序进行介绍。
首先要先了解LCD1602的引脚定义：
图1
如图1所示：
1 VSS 一般接地
2 VDD 接电源 +5V
3 V0 液晶显示器对比度调整端 接正电源时对比度最弱 接地电源时对比度
最高 对比度过高时会产生“鬼影” 使用时可以通过一个10K的电位器调整对比度 。
4 RS为寄存器选择 高电平1时选择数据寄存器、低电平0时选择指令寄存器。
5 R/W为读写信号线 高电平1时进行读操作 低电平0时进行写操作。
6 E (或EN)端为使能(enable)端 下降沿使能。
7 DB0 低4位三态、双向数据总线0位 最低位
8 DB1 低4位三态、双向数据总线1位
9 DB2 低4位三态、双向数据总线2位
10 DB3 低4位三态、双向数据总线3位
11 DB4 高4位三态、双向数据总线4位
12 DB5 高4位三态、双向数据总线5位
13 DB6 高4位三态、双向数据总线6位
14 DB7 高4位三态、双向数据总线7位 最高位
需要关注以下几个管脚：
3脚：VO，液晶显示偏压信号，用于调整LCD1602的显示对比度，一般会外接电位器用以调整偏压信号，注意此脚电压为0时可以得到最强的对比度。
4脚：RS，数据/命令选择端，当此脚为高电平时，可以对1602进行数据字节的传输操作，而为电平时，则是进行命令字节的传输操作。
命令字节，即是用来对LCD1602的一些工作方式作设置的字节；数据字节，即使用以在1602上显示的字节。
值得一提的是，LCD1602的数据是8位的。
5脚：R/W，读写选择端。
当此脚为高电平可对LCD1602进行读数据操作，反之进行写数据操作。
笔者认为，此脚其实用处不大，直接接地永久置为低电平也不会影响其正常工作。
但是尚未经过复杂系统验证，保留此意见。
6脚：E，使能信号，其实是LCD1602的数据控制时钟信号，利用该信号的
上升沿实现对LCD1602的数据传输。
7~14脚：8位并行数据口，使得对LCD1602的数据读写大为方便。
LCD1602的操作时序：
基本操作时序：
读状态：输入：RS=L，RW=H，E=H 输出：D0—D7=状态字写指令：输入：RS=L，RW=L，D0—D7=指令码，E=高脉冲输出：无读数据：输入：RS=H，RW=H，E=H 输出：D0—D7=数据写数据：输入：RS=L，RW=L，D0—D7=数据，E=高脉冲输出：无
当要写指令字，设置LCD1602的工作方式时：需要把RS置为低电平，RW 置为低电平，然后将数据送到数据口D0~D7，最后E引脚一个高脉冲将数据写入。
当要写入数据字，在1602上实现显示时：需要把RS置为高电平，RW置为低电平，然后将数据送到数据口D0~D7，最后E引脚一个高脉冲将数据写入。
LCD1602的时序图：
1．写时序
2.读时序
当要写命令字节的时候，时间由左往右，RS变为低电平，R/W变为低电平，注意看是RS的状态先变化完成。
然后这时，DB0~DB7上数据进入有效阶段，接着E引脚有一个整脉冲的跳变，接着要维持时间最小值为tpw=400ns的E脉冲宽度。
然后E引脚负跳变，RS电平变化，R/W电平变化。
这样便是一个完整的LCD1602写命令的时序。
时序图注意：1时间轴，如果没有标明，那么从左往右的方向为时间正向轴，即时间在增长。
2时序图最左边为某一根引脚的标识，表示此行图线体现该引脚的变化，上图分别标明了RS、R/W、E、DB0~DB7四类引脚的时序变化。
3有线交叉状的部分，表示电平在变化。
所以，由上可知，器件时序图的作用在于直观的显示出读写时序时各引脚电平的高低和变化情况，更有利于对各器件功能的学习和了解。
