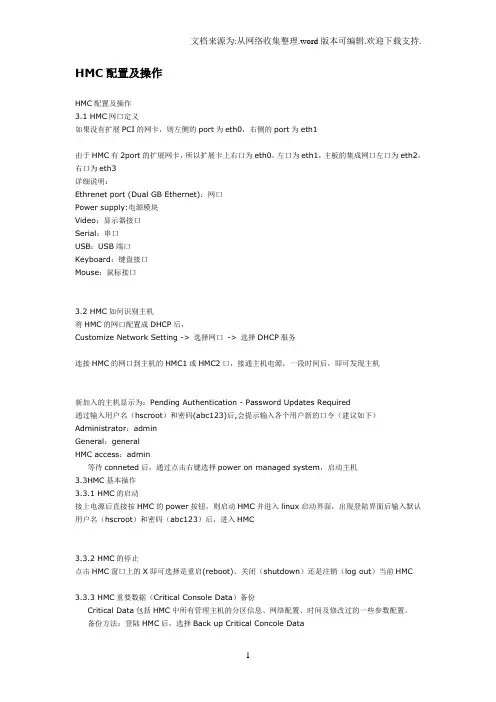

HMC配置及操作手册
第3章 HMC配置及操作
3.1 HMC网口定义
如果没有扩展PCI的网卡，则左侧的port为eth0，右侧的port为eth1
由于HMC有2port的扩展网卡，所以扩展卡上右口为eth0，左口为eth1，主板的集成网口左口为eth2，右口为eth3
详细说明：
Ethrenet port (Dual GB Ethernet)：网口
Power supply:电源模块
Video：显示器接口
Serial：串口
USB：USB端口
Keyboard：键盘接口
Mouse：鼠标接口
3.2 HMC如何识别主机
将HMC的网口配置成DHCP后，
Customize Network Setting -> 选择网口 -> 选择DHCP服务
连接HMC的网口到主机的HMC1或HMC2口，接通主机电源，一段时间后，即可发现主机
新加入的主机显示为：Pending Authentication - Password Updates Required
通过输入用户名（hscroot）和密码(abc123)后,会提示输入各个用户新的口令（建议如下）
Administrator：admin
General：general
HMC access：admin
等待conneted后，通过点击右键选择power on managed system，启动主机3.3HMC基本操作
3.3.1 HMC的启动
接上电源后直接按HMC的power按钮，则启动HMC并进入linux启动界面，出现登陆界
面后输入默认用户名（hscroot）和密码（abc123）后，进入HMC
3.3.2 HMC的停止
点击HMC窗口上的X即可选择是重启(reboot)、关闭（shutdown）还是注销（log out）当前HMC
3.3.3 HMC重要数据（Critical Console Data）备份
Critical Data包括HMC中所有管理主机的分区信息、网络配置、时间及修改过的一些参数配置。
备份方法：登陆HMC后，选择Back up Critical Concole Data
之后选择是备份到随HMC来的DVD-RAM（Back up to DVD on local system，大约2个小时）上，还是远程服务器上（Back up to mounted remote system，根据网络环境时间会不同，正常情况大约20分钟）
3.3.4 从备份中恢复HMC重要数据（Critical Console Data）
从DVD-RAM中恢复
当使用Recovery DVD恢复安装HMC后，会提示是否需要恢复HMC Critical Console Data 的提示，根据提示放入相应的DVD-RAM光盘后，即可恢复之前备份的HMC数据。
从远程服务器中恢复
点击remote restore of Critical Console Data后，可以选择相应的远程服务器进
行恢复。
3.3.5备份主机分区信息
主机分区信息只包括划分所有分区的相应资源（CPU、Memory和板卡等信息）
在主机名称上点击右键后，选择Profile Data -> Backup后，分区信息则备份到HMC
本地
点击Restore后即可恢复分区信息。
第4章ASMI的相关操作
4.1通过HMC进入ASMI
通过HMC进入P5主机的ASMI（Advanced System Management Interface）
Service Focal Point ->Service Utilities ->选中主机后选择 Selected ->Launch ASM Menu
进入后输入用户名：admin，密码：admin进入ASMI
4.2查看系统报错信息
通过System Service Aids可以查看系统的报错信心（其中的Information log中的信息可以忽略）
4.3关闭系统的警告黄灯
系统没有问题后可以通过
System Configuration -> Service Indicators -> System Attention Indicator -> Turn Off the system attention indicator关闭系统警告灯。
