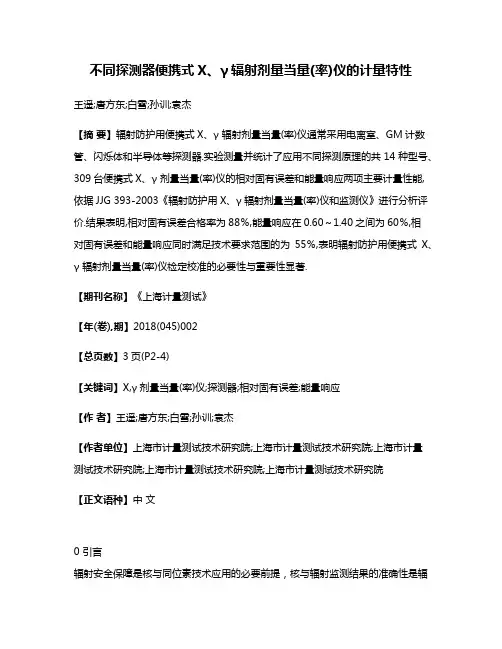

不同探测器便携式X、γ辐射剂量当量(率)仪的计量特性
不同探测器便携式X、γ辐射剂量当量(率)仪的计量特性王遥;唐方东;白雪;孙训;袁杰【摘要】辐射防护用便携式X、γ 辐射剂量当量(率)仪通常采用电离室、GM计数管、闪烁体和半导体等探测器.实验测量并统计了应用不同探测原理的共14种型号、309台便携式X、γ 剂量当量(率)仪的相对固有误差和能量响应两项主要计量性能,依据JJG 393-2003《辐射防护用X、γ辐射剂量当量(率)仪和监测仪》进行分析评价.结果表明,相对固有误差合格率为88％,能量响应在0.60～1.40之间为60％,相对固有误差和能量响应同时满足技术要求范围的为55％,表明辐射防护用便携式X、γ 辐射剂量当量(率)仪检定校准的必要性与重要性显著.【期刊名称】《上海计量测试》【年(卷),期】2018(045)002【总页数】3页(P2-4)【关键词】X,γ剂量当量(率)仪;探测器;相对固有误差;能量响应【作者】王遥;唐方东;白雪;孙训;袁杰【作者单位】上海市计量测试技术研究院;上海市计量测试技术研究院;上海市计量测试技术研究院;上海市计量测试技术研究院;上海市计量测试技术研究院【正文语种】中文0 引言辐射安全保障是核与同位素技术应用的必要前提，核与辐射监测结果的准确性是辐射安全保障的重要基础。
便携式X、γ剂量当量（率）仪是辐射防护领域应用最广的辐射监测仪器，其常用的探测器类型有电离室、GM计数管、闪烁体和半导体探测器等，最主要的计量性能为相对固有误差和能量响应。
JJG 393-2003《辐射防护用X、γ辐射剂量当量（率）仪和监测仪》规定了便携式X，γ剂量当量（率）仪的检定项目、检定方法与技术要求[1]。
实验将测量并统计各仪器的相对固有误差与能量响应两个主要计量性能参数，分析评估不同探测器性能差异与合格率水平。
1 实验条件与方法1.1 环境条件实验室环境温度为18～22 ℃，相对湿度为50%～70%，大气压为100～103 kPa，γ辐射本底为空气比释动能率为 0.14～0.19 μGy/h。
关于个人辐射剂量监测报警仪的技术参数是怎样的
关于个人辐射剂量监测报警仪的技术参数是怎样的个人辐射剂量监测报警仪是一款用于监测个人身体接受辐射剂量的仪器，可广泛应用于放射性物质生产、使用、运输、储存、处理等领域。
在这篇文档中，将介绍个人辐射剂量监测报警仪的技术参数，包括测量范围、能量响应、量程选择、累计剂量重置等方面。
测量范围个人辐射剂量监测报警仪的测量范围是指仪器能够监测的辐射剂量大小范围。
根据不同的仪器型号和使用领域，测量范围也有所不同。
一般情况下，个人辐射剂量监测报警仪的测量范围可分为以下几个等级：•低剂量范围：0.01μSv/h~10μSv/h•中剂量范围：10μSv/h~100μSv/h•高剂量范围：100μSv/h~10 mSv/h不同仪器在不同的测量范围内有不同的测量误差范围，用户在选择仪器时需要根据实际需要选择合适的测量范围。
能量响应能量响应是指个人辐射剂量监测报警仪对不同能量的辐射的监测能力。
不同的辐射源发出的辐射能量不同，因此仪器的能量响应能力对辐射监测具有重要意义。
一般情况下，个人辐射剂量监测报警仪的能量响应应符合以下标准：•γ射线：能量范围为60 KeV~1.25 MeV，响应误差不大于±30%•X射线：能量范围为15 KeV~60 KeV，响应误差不大于±50% 量程选择量程选择功能是指个人辐射剂量监测报警仪能够根据不同的测量需要，自动或手动切换不同的测量范围，以便更加准确地监测辐射剂量。
一般情况下，个人辐射剂量监测报警仪的量程选择功能可分为自动量程和手动量程两种。
自动量程是指仪器能够根据当前的辐射剂量大小自动切换到合适的测量范围。
手动量程是指用户可以手动选择不同的测量范围，以满足不同的测量需求。
累计剂量重置累计剂量重置是指个人辐射剂量监测报警仪能够对已经累计的辐射剂量进行清零操作，以便进行下一轮的监测工作。
一般情况下，个人辐射剂量监测报警仪的累计剂量重置功能可分为人工重置和自动重置两种。
人工重置是指用户需要手动按下重置按钮才能将累计剂量清零。

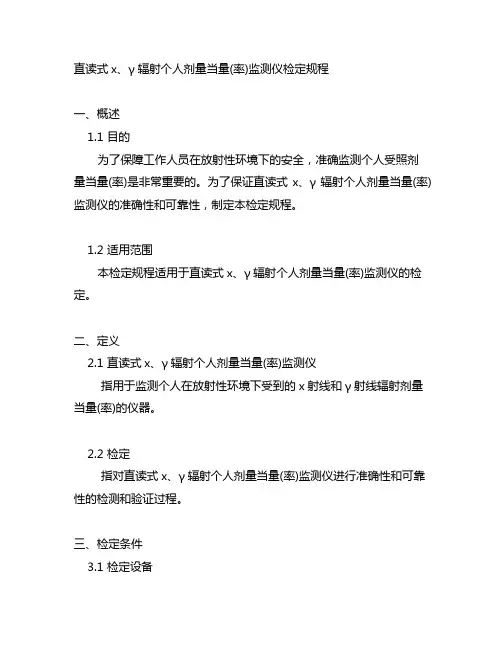

直读式x、γ辐射个人剂量当量(率)监测仪检定规程
直读式x、γ辐射个人剂量当量(率)监测仪检定规程一、概述1.1 目的为了保障工作人员在放射性环境下的安全，准确监测个人受照剂量当量(率)是非常重要的。
为了保证直读式x、γ辐射个人剂量当量(率)监测仪的准确性和可靠性，制定本检定规程。
1.2 适用范围本检定规程适用于直读式x、γ辐射个人剂量当量(率)监测仪的检定。
二、定义2.1 直读式x、γ辐射个人剂量当量(率)监测仪指用于监测个人在放射性环境下受到的x射线和γ射线辐射剂量当量(率)的仪器。
2.2 检定指对直读式x、γ辐射个人剂量当量(率)监测仪进行准确性和可靠性的检测和验证过程。
三、检定条件3.1 检定设备检定设备应当符合国家标准，并定期维护保养，保证仪器的准确性和可靠性。
3.2 检定环境检定环境应当符合国家放射性安全标准，保证检定过程中的安全性。
3.3 检定人员检定人员应当由具有放射性检定资质的专业人员组成，保证检定结果的可靠性和准确性。
四、检定程序4.1 准备工作4.1.1 确认检定设备和检定环境符合检定条件的要求。
4.1.2 确认检定人员具备检定资质和技术能力。
4.2 检定准备4.2.1 校准检定设备，确保其准确性和稳定性。
4.2.2 对待检监测仪进行检查，确认其外观完好，无损坏和松动现象。
4.3 检定操作4.3.1 根据检定标准和要求，对待检监测仪进行辐射源校准。
4.3.2 对待检监测仪进行辐射剂量当量(率)检测，记录检测结果。
4.4 检定评定根据检定标准和要求，评定检定结果是否合格，做出检定结论。
五、检定报告检定完成后，出具检定报告，详细记录检定过程和结果，确保检定结果的可追溯性和可信度。
六、检定验证对检定结果进行验证，确保直读式x、γ辐射个人剂量当量(率)监测仪的准确性和可靠性。
七、检定结果处理根据检定结果，对合格的监测仪进行标记，并建立档案，对不合格的监测仪进行修理或淘汰。
八、质量控制对检定过程进行质量控制，确保检定过程和结果的可靠性和准确性。
X-γ辐射个人报警仪-使用说明书-REN200型
一、注意事项REN200型X-γ辐射个人报警仪属于精密的仪器，请注意保护，以下建议将有利于仪器的维护和延长使用寿命。
1、存放及使用过程中应尽量保持干燥，过大的湿度将会造成仪器损坏。
2、不要跌落、敲击或剧烈振动，否则将导致探测器损坏。
3、如长时间不使用，请将电池取出。
4、如仪器不能正常工作，请送到指定授权服务点维修。
本公司拥有对本手册的最终解释权。
本公司保留产品性能提升或修改本使用手册而不事先通知用户的权利。
二、安全操作规范请仔细阅读使用手册，不按照手册操作可能导致仪器无法正常工作。
1.请使用标准5号电池或充电电池。
2.未经认可的改装或维修都可能造成仪器的损坏。
3.如果您在工作中怀疑仪器可能出现故障，请您关闭仪器并迅速撤出危险场所。
尽快与生产厂家取系。
1三、功能概述REN200型X-γ辐射个人报警仪内置高灵敏度盖格计数管作为探测器，主要用来监测各种放射性工作场所的X、γ以及硬β射线的辐射，具有响应快，测量范围宽的特点。
能显示工作场所的剂量当量率和累积剂量，更换电池时，日历、时间及累积数据能永久保存。
广泛应用于核电站、加速器、钢铁、化工、同位素应用、工业X、γ无损探伤、放射医疗、钴源治疗、γ辐照、放射性实验室、核设施周围环境监测等领域中的工作人员进行个人安全防护监测及放射性提示。
特点:1、监测 X、γ及硬β射线。
2、仪器灵敏度高，对环境本底亦可测量3、中、英文双语操作界面。
4、剂量率和累积剂量同时测量和显示5、掉电后数据永久保存不丢失。
6、图形式液晶显示，屏幕最大。
7、功耗低，有电池欠压指示功能。
8、仪器可预置剂量率和累积剂量报警阈值29、声/光/震动三种报警方式可选技术指标：1、探测射线：γ、X 和硬β射线2、探测器：能量补偿GM管(盖格计数管)3、测量范围a、剂量当量率: 0.01～1000μSv/h (最大10mSv/h)b、累积剂量当量: 0.01μSv～500.0mSv4、能量范围：50 keV～1.5 MeV ≤±30%（对137Cs 一）5、相对固有误差: ≤±15% (137CS 1mSv/h)6、灵敏度：80 CPM /μSv/h (对于Co-60)7、报警阈值：a、剂量率：可在0.5、1.0、1.5、2.0、2.5、5.0、10.0、50.0、100.0 μSv/h任意选择b、累积剂量：0.05、0.5、1.0、2.0、5.0、10.0、20.0、50.0、100.0 mSv任意选择8、剂量率单位：μSv/h、μGy/h、mR/h9、测量显示：剂量率每秒显示,防护报警响应小于5秒10、使用环境：温度 -10℃ ~ +45℃。
JFB-2型辐射报警仪说明书
JFB-2型辐射报警仪说明书个人辐射剂量报警仪使用说明产品简介:CM7102型个人辐射剂量报警仪是一款小型高灵敏度的个辐射剂量报警仪，采用了型的低功耗嵌入式微处理器作为数据处理单元，探测器采用的是高灵敏的GM计数器。
仪器具有响应快，测量范围宽,应用范围广的特点。
可监测X、y射线和硬β射线，是一款通用型辐射剂量测量仪。
CM7102型个人辐射剂量报警仪适用范围:个人累计剂量报警个人剂量率报警北京创业专业铸造品质食品、水、生活用品等辐射剂量率测量建筑物辐射剂量率剂量医院、工厂、学校等辐射剂量率剂量CM7102型个人辐射剂量报警仪特点大面积带背光的LCD显示器高灵敏的GM计数器可同时进行剂量率和累积剂量的测量仪器灵敏度高，可测量环境本底脉冲寻源功能，快速查找，定位放射源位置zui大剂量率值保持功能自动切换量程北京创业专业铸造品质自动保存累计剂量，断电可长时间保存累计剂量和剂量率报警功能可预置剂量率报警和累积剂量报警阈值声音、振动、声音+振动、静音报式任意选择五级电池电压状态实时指示自动故障检测及保护功能北京创业专业铸造品质CM7102型个人辐射剂量报警仪指标:测量范围:剂量率: 0.01 μSv/h~ 10000μSv/h;累计剂量: 0.00 μSv ~qq99SvX-y能量范围: 40Kev~ 3.0Mev能量响应误差:≤+25% (相对于137Cs)相对基本误差:≤+15%剂量率报警阈值:全量程内可调累计剂量报警阈值:全量程内可调防护报警响应时间:≤5秒显示单位:剂量率: μSv/h、mSv/h、Sv/h 自动切换;累积剂量: μSv、mSV、Sv自动切换;计数率: CPM供电方式:二节AAA电池.尺寸: 105*55*26 mm重量: 80克(不含电池)发货清单:北京创业专业铸造品质CM7102型个人辐射剂量报警仪、皮包、挂绳、包装盒、说明书、保修卡。
关于个人辐射剂量监测报警仪的技术参数是怎样的？
关于个人辐射剂量监测报警仪的技术参数是怎
样的？
个人剂量报警仪是一种从事γ射线和X射线辐照工作人员的个人剂量报警仪。
是能够准确测量辐射剂量以确保使辐照工作人员的辐射剂量保持在合理地达到低水平。
剂量率或累计剂量值显示在液晶显示屏上。
当剂量或剂量率超过预置值时就响起声音报警。
能量补偿电路确保仪器有高准确度。
即使取出电池，测量结果仍能存储在芯片中不会丢失。
物理特性：
符合IEC1283，ANSI4220A
显示：mSv或mrem
测量范围：1μSv~10Sv/0.1ΜuSv/h~10Sv/h
线性：〈±10%(<1Sv/h)
(±25%（<10Sv/h）
X和gamma能量范围：50kev~6Mev
机械特性：
外形尺寸：84×48×17.5mm
重量：〈70g
佩戴方式：夹子
X射线和gamma射线能量响应范围从50kev到6Mev，剂量率从天然本底至10Sv/h，数据交换方式简单。
可单独使用或改为个人剂量管理系统的一部分使用，LCD显示累积剂量、剂量率，外形小巧，具有防水功能。
标签:
监测报警仪。
个人剂量报警仪
GAMMAΧ-γ个人剂量报警仪是一种理想的个人便携式剂量报警器，使用人可从剂量率显示和计数声响频率确定使用人所在位置的辐射场强，让使用人采取适当的保护措施和选用适当工作方式工作，避免和减少Χ、γ射线对人体器官的损伤。
本仪器是保护使用人自身安全和提醒使用人免受辐射损伤的理想仪器。
本仪器的特点是：体积小，灵敏度高，具有液晶显示、声响剂量提示和超限报警功能，本仪器采用自动循环测量方式，由于采用金属壳计数管，具有耐撞击的优点。
1.技术指标及规格●测量范围：0.01—9.99μSv/h●能量范围：0.05—3.0MeV●测量周期：30秒●探测器件：CBM-20-1型盖革米勒金属计数管●能量响应：相对（Cs-137）±25%●声响讯号强度：在距仪器15厘米处85分贝●环境温度：-10℃—40℃●温度：25℃时95%●体积：130mm×70mm×26mm●重量：0.12千克●电池：9伏电池一节1.使用方法1)测量●按住清零按钮几秒钟，仪器开始测量。
仪器显示：GAMMA然后显示：Ready to use●仪器开始工作，仪器显示四个参数：左上角：剂量率值右上角：计数值左下角：平均剂量率右下角：报警阈值2)清零●按下仪器上面的清零按钮，仪器显示清零(阈值不变)，并重新开始测量。
3)关机●按住电源开关和清零按钮几秒种关机。
4)更换电池●电池电压不足，仪器将显示：LOW BAT，打开后盖更换电池。
1.工作方式●仪器正常测量时，首先是右上角计数率显示，测量时间25秒。
这时，在左上角显示一个周期的剂量率值，然后仪器自动进入下一个周期的测量。
●为提高测量精度，仪器自动将四个周期的计数值取平均显示在左上角。
●当剂量场辐射强度超过右上角显示的阈值时，仪器将高声报警。
1.维护1)仪器应避免长期存放在阴暗潮湿的地方，以延长其使用寿命。
2)仪器长期不用时应及时将电池取出。
3)应避免硬器碰触仪器液晶，以免损坏液晶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DP802i型X-γ辐射个人剂量当量(率)报警仪--为一款人性化设计、增强型个人剂量监测仪主要用于X、γ射线和硬β射线的辐射防护监测，适用于核电站、加速器、同位素应用、工业X、γ无损探伤、放射医疗、钴源治疗、γ辐照、放射性实验室、核设施周围环境监测等领域，及时给我报警指示，确保工作人员的安全；仪器可同时测量剂量率与累积剂量。
它采用功新型单片机技术，探测器为经补偿的GM计数管，该仪器具有较宽的测量范围、较好的能量响应特性，并带有过载指示及保护功能。
仪器特点
★人性化设计，仪器操作简单、使用方便
★累积剂量和剂量率同时测量显示
★仪器灵敏度高、响应速度快，可测量环境本底
★自动切换测量单位
★自动保存累积剂量及累积起始日期
★可预置剂量率和累积剂量报警阈值
★剂量率与累积剂量报警功能
★声音、振动、声音+振动、静音报警方式任意选择
★低功耗设计，供电电池电压状态指示
★断电后累积剂量可长时间保存
★具有实时时钟功能，关机后时钟正常运行
★内置故障检测、剂量率过载报警及保护功能，确保仪器正常工作
主要技术指标
★测量范围：剂量率：0.01µSv/h～30mSv/h
累积剂量：0.00µSv～999.9mSv
★能量范围：40Kev～1.5Mev
★能量响应误差：≤±30%（相对于137Cs）
★相对基本误差：≤±10%
★测量时间：测量时间根据射线强度自动选择，响应速度更快
★报警阈值：0.5、1.0、2.5、10、30、50、100、500µSv/h
★防护报警响应时间：≤5秒
★显示方式：图形点阵式液晶
★显示单位：剂量率(µSv/h或mSv/h)和累积剂量(µSv或mSV)—国际标准单位
★供电方式：使用一节7号电池，低功耗，本底测量可使用15天（正常工作时间）★外形尺寸：90*60*17(mm)
★重量：80g。
