辐射温度计
红外辐射温度计原理
红外辐射温度计原理
辐射温度计属非接触式测温仪表，是基于物体的热辐射特性与温度之间的对应关系设计而成。
其特点为：测温范围广，原理结构复杂；测量时，感温元件不与被测对象直接接触，不破坏被测对象的温度场；通常用来测定1000℃以上的移动、旋转或反应迅速的高温物体的温度或表面温度；但不能直接测被测对象的真实温度，且所测温度受物体发射率、中间介质和测量距离等因素影响。
1.红外热辐射测温原理
自然界一切温度高于绝对零度（-273.15℃）的物体，由于分子的热运动，都在不停地向周围空间辐射包括红外波段在内的电磁波，其辐射能量密度与物体本身的温度关系符合辐射定律。
红外辐射温度计的工作原理是基于四次方定律，通过检测物体辐射的红外线的能量，推知物体的辐射温度。
在红外热辐射温度传感器中，作为测量元件的热电堆将红外线的能量转换为热电，经过信号处理后作为检测信号输出。
2.红外热辐射测温仪结构
红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。
光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转变为被测目标的温度值。
图2‐49为红外辐射温度计的外观及工作原理。
被测物体的辐射线由物镜聚焦在受热板上。
受热板是一种人造黑体，通常为涂黑的铂片，当吸收辐射能以后温度升高，由连接在受热板上的热电偶、热电阻或热敏电阻测定。
通常被测物体是灰体，以黑体辐射作为基准进行刻度标定，已知被测物体的黑度值，灰体辐射的总能量全部被黑体所吸收，这样它们的能量相等，但温度不同。
辐射温度计在工业生产中的应用
辐射温度计在现代工业生产中的应用较为广泛，尤其是冶金、铸造、医疗、食品等行业，。
辐射感温器辐射温度计安全操作及保养规程
辐射感温器辐射温度计安全操作及保养规程1. 引言辐射感温器辐射温度计是一种常见的温度测量仪器，广泛应用于工业、科研等领域。
为了确保温度计的正常运行和使用安全，本文档旨在提供辐射感温器辐射温度计的安全操作及保养规程。
2. 安全操作规程在使用辐射感温器辐射温度计时，请务必遵守以下安全操作规程：2.1 正确接线在连接辐射感温器辐射温度计之前，请先确保电源已关闭。
使用正确的电缆及连接器，根据温度计型号和规格连接电缆。
确保电缆无破损，并正确安装接地线。
2.2 安全距离在使用辐射感温器辐射温度计进行测量时，请注意保持安全距离。
避免将辐射感温器辐射温度计暴露在高温或高压环境中，以免对人身和温度计造成伤害。
2.3 防护措施在操作辐射感温器辐射温度计之前，请戴好适当的防护设备，如手套、护目镜等。
避免直接接触感温器表面，以免在高温情况下烫伤皮肤或眼睛。
2.4 正确使用在使用辐射感温器辐射温度计时，请按照使用说明书进行操作。
不要进行未经授权的自行维修或改装，以免引发故障或安全隐患。
2.5 安全存放在存放辐射感温器辐射温度计时，请将其放置在干燥、通风良好的地方，并远离易燃、易爆等危险物品。
3. 保养规程为了延长辐射感温器辐射温度计的使用寿命并确保测量数据的准确性，建议按照以下保养规程进行定期维护：3.1 清洁保养定期清洁辐射感温器辐射温度计的外壳和接触面，使用清洁布轻轻擦拭，避免使用有腐蚀性的溶剂或化学物质。
3.2 校准检验定期对辐射感温器辐射温度计进行校准检验，以确保测量结果的准确性。
可以委托专业的检测机构进行校准，或者按照厂家提供的校准方法进行自行校准。
3.3 存放保养若长时间不使用辐射感温器辐射温度计，请将其存放在干燥、通风的地方，并避免长时间暴露在高温、高湿环境中。
4. 总结辐射感温器辐射温度计作为一种常见的温度测量仪器，正确的安全操作和定期保养对于确保其正常运行和使用的安全至关重要。
本文档提供了辐射感温器辐射温度计的安全操作及保养规程，希望能够对用户在使用过程中有所帮助，确保测量数据的准确性和用户的安全。
辐射高温计应用研究
STARLINE M
（500-1200）℃
1级
中棒预精轧区/16#轧机中棒16#轧机出口高温计
1.5级,（500-1200）℃
特棒
雷泰
一体化单色红外测温仪 红外测温仪 红外测温仪 一体化单色红外测温仪
SCT3-3014-2 STARLINE M STARLINE M SCT3-3014-2
300℃-1400℃ （500-1200）℃ （500-1200）℃ 300℃-1400℃
RAYTEK
Raytek RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK RAYTEK
三、钢铁企业应用 2、应用实例
一体化单色红外测温仪 SCT3-3014-2 300℃-1400℃ 1级
特棒
中棒加热炉出口 1.5级,300℃-1400℃ 中棒 雷泰
固定式红外测温仪
固定式红外测温仪 固定式红外测温仪 固定式红外测温仪 固定式红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪 双色光纤红外测温仪
RAYFR1BSF001H
RAYFR1BSF001H RAYFR1ASF001 RAYFR1ASF001 RAYFR1ASF001 RAYFR1ASF001 RAYFR1ASF001 RAYFR1BSF003H RAYFR1BSF001 RAYFR1ASF001 RAYFR1BSF003H RAYFR1ASF001
*2、福禄克 RAYST20XBAP、FLUKE 62Mini、ST-60、ST20 3、兰德 UNO V1 600/1600C-V、SYSTEM4 M2 300/1100C-V 4、常州潞城 DCT2-6016、SCT-060、SCT3-0513-2、SCT3-3014-2 5、三博中自 CIT-JH 6、SITEL *STARLINE M 7、POTEX *PT-305 8、爱光 5G-1415
热辐射温度计使用方法
热辐射温度计使用方法
热辐射温度计是一种非接触式的温度测量仪器，它可以通过测量物体释放的红外线热辐射能够逆推物体的表面温度。
以下是热辐射温度计的使用方法：
1. 打开热辐射温度计的电源开关，并且设置好温度测量单位。
2. 瞄准要测量的物体，注意热辐射温度计要与测量物保持一定距离，具体距离可以参考仪器的使用说明书。
3. 按下热辐射温度计上的扫描键，仪器开始扫描测量物体表面的热辐射能。
4. 等待几秒钟，直到热辐射温度计显示出测量结果，然后记录下测量结果。
5. 关闭热辐射温度计的电源开关，并将仪器存放在干燥、通风的地方。
需要注意的是，在使用热辐射温度计时，要避免在强光、强电磁干扰或者高温、低温环境下进行测量，以免影响测量结果。
同时，为了保护热辐射温度计的精度，应该经常对其进行校准和维护。
标准辐射温度计系列安全操作及保养规程
标准辐射温度计系列安全操作及保养规程标准辐射温度计系列是用来测量高温物体温度的仪器，其辐射能力高，精度高，测量范围大等特点被广泛应用于工业、科研等领域。
为了保证其安全可靠地运行，特制订以下安全操作及保养规程。
安全操作规程1.操作前准备1.在安装、调试、使用标准辐射温度计系列时，应保持其干燥、清洁。
2.必须使用对应的夹具固定标准辐射温度计，夹具不得影响仪器的测量精度。
3.熟悉仪器操作说明书，了解仪器的结构、性能、使用方法，首次使用前应进行仪器性能测试和标定，确保仪器性能满足工艺或科研要求。
4.必须使用对应光源，以保证温度计的亮度。
2.操作中1.在操作仪器时，必须注意其测量范围，以免超出测量范围而损坏仪器。
2.操作人员必须佩戴防护手套和眼镜等个人防护装备，以免被辐射热烧伤。
3.操作中禁止对仪器进行拆卸或改装，如需要改动可寻求设备生产厂商的帮助。
4.在使用前应检查标准辐射温度计及其连接的设备是否正常工作，确保仪器可以测量被测物体的温度。
3.操作后1.操作结束后，应关闭辐射源电源，避免不必要的辐射伤害。
2.清洗标准辐射温度计时应用清洁布擦拭，禁止使用化学溶剂或强烈酸碱等剂取，以免损伤其精准度。
3.仪器存储时，必须放置在干燥、通风、避光的地方，不得受到机械振动和腐蚀物质的侵蚀。
4.将标准辐射温度计系列进行封存时，应注意仪器元器件的正确放置，不得强行捏压或堆放，以免损坏仪器。
保养规程1.定期检查1.定期检查标准辐射温度计的外观、仪器运行时间、精度情况，如有异常情况应及时回收维修。
2.定期对标准辐射温度计进行校准，以保证其测量精度和准确度。
2.清洗维护1.在仪器连续使用后应进行及时清洗，清洗时应使用专用的清洁液，禁止使用水或其他普通清洁剂。
2.仪器运行周期结束后，应对仪器进行全面维护，包括维护电路、光源等元器件。
3.备件存储1.标准辐射温度计备件存放时应注意大小、型号，分类存放，防止对备件进行交叉使用。
2.将备件进行封存时应注意密封性，并存放在防潮、防尘的环境中。

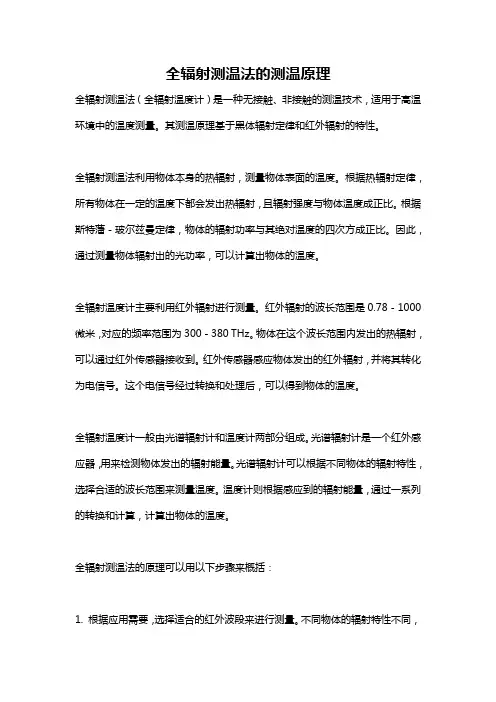

全辐射测温法的测温原理
全辐射测温法的测温原理全辐射测温法（全辐射温度计）是一种无接触、非接触的测温技术，适用于高温环境中的温度测量。
其测温原理基于黑体辐射定律和红外辐射的特性。
全辐射测温法利用物体本身的热辐射，测量物体表面的温度。
根据热辐射定律，所有物体在一定的温度下都会发出热辐射，且辐射强度与物体温度成正比。
根据斯特藩－玻尔兹曼定律，物体的辐射功率与其绝对温度的四次方成正比。
因此，通过测量物体辐射出的光功率，可以计算出物体的温度。
全辐射温度计主要利用红外辐射进行测量。
红外辐射的波长范围是0.78 - 1000微米，对应的频率范围为300 - 380 THz。
物体在这个波长范围内发出的热辐射，可以通过红外传感器接收到。
红外传感器感应物体发出的红外辐射，并将其转化为电信号。
这个电信号经过转换和处理后，可以得到物体的温度。
全辐射温度计一般由光谱辐射计和温度计两部分组成。
光谱辐射计是一个红外感应器，用来检测物体发出的辐射能量。
光谱辐射计可以根据不同物体的辐射特性，选择合适的波长范围来测量温度。
温度计则根据感应到的辐射能量，通过一系列的转换和计算，计算出物体的温度。
全辐射测温法的原理可以用以下步骤来概括：1. 根据应用需要，选择适合的红外波段来进行测量。
不同物体的辐射特性不同，需要选择适合的波段以获得准确的测温数据。
2. 将红外辐射传感器对准目标物体的表面。
红外辐射传感器可以通过检测物体发出的辐射能量来测量温度。
3. 红外传感器感应到物体发出的红外辐射，将其转化为电信号。
4. 通过光谱分析和滤波技术，将感应到的红外辐射从其他干扰光信号中分离出来。
5. 对传感器得到的电信号进行放大和增强处理，以提高测量的准确度和稳定性。
6. 将处理后的电信号输入到温度计中，进行计算和转换。
7. 根据辐射定律和斯特藩－玻尔兹曼定律，将感应到的辐射功率转化为温度值。
全辐射测温法的优点是非接触、无接触的测量方式，可以在高温环境中进行温度测量，避免了传统接触式温度计可能导致的交叉感染、杂散热等问题。
辐射式温度计的校准
辐射式温度计也是用比核法进行校淮。通常是采用黑体辐射源或光学温度灯泡作为恒温源，被校准的辐射式温度计和同类型的标准辐射式温度计同时测量这个位温源的温度，比较两者的读数就可以得到被校温度计的测量误差。在校淮低于1300℃的温度点时，也可使用标准铂诧-钠热电佃作为测量温度的标准仪表，用铂锗-铂热电偶测量出黑体炉膛的温度作为标准温度。
温度计的显示仪表，大多数是电气仪表，它们的校准方法和一般电气仪表相同，也都是通过比较法进行校准的。
ቤተ መጻሕፍቲ ባይዱ
[b]转载请注明出处-仪器交易网([/b][b][/b][b])[/b][b]
[/b](文章来源：信封印刷/)
由于各种辐射式温度计所测得的温度都和被测物体的[b]光谱[/b]发射率EX或者发射率E有关，所以在校准时必须设法避免发射串的影响.为此，都使用黑体辐射汲作为被测对象，黑体辐射源的技术要求及构造可参阅计量器具检定规程 JJcT309-83。在黑体辐射源内，靶心放在其中心部分，靶心的发射率通常都在0.99以上.标准辐射式温度计和被校辐射式湿度汁都瞄准靶心选取读数，两者之差即为误差.
辐射温度计
辐射温度计
辐射温度计是一种用于测量物体表面温度的仪器。
它利用物体表面发出的辐射能量来计算温度，无需直接接触物体，因此可以用于测量高温、移动物体或危险环境中的温度。
辐射温度计基于辐射热辐射的物理原理工作。
所有物体都会以辐射的形式释放热能，辐射能量的强弱与物体的温度成正比。
辐射温度计利用红外线探测器接收物体表面发出的红外辐射，并将其转换为电信号。
根据物体表面辐射的能谱分布，可以计算出物体的温度。
辐射温度计具有测量速度快、非接触式测量、适用于各种物质和表面、可远距离测量等优点。
它广泛应用于工业、医疗、冶金、建筑、环保等领域，例如用于测量熔炉温度、机械设备的热损伤检测、火灾预警等。
然而，辐射温度计也存在一些限制，例如测量精度受环境因素的影响，表面粗糙度、表面涂层和物体颜色等因素都可能对测量结果产生影响。
此外，辐射温度计对于非金属材料或低温物体的测量精度相对较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算光斑
结构
线性器
• • • • • • • • • 型号：DL11-A020 温度输出：DC4〜20mA（标准）或0〜5V或1〜5V 温度范围：1300~2000℃ 负载电阻：小于550Ω（4〜20mADC输出） 精度：±0.2％ 远程发射率：DC4〜20mA或0〜5V或1〜5V的（标准) 输入阻抗：大于50kΩ 显示精度：1℃ 电源：100〜240V ±10％ 50/60Hz 20VA
高温辐射温度计
• • •
• • • • • • •
型号：RPH-LDC335WP 测量范围：1300~2000℃ 精度：1000℃以下 ±5℃ 1000℃以上 ±0.5% 1800℃以上 ±1.0% 检测元件：硅光单元（在硅基材料上制作光器件、光子集 成回路和光电子集成回路的工程。 ） 检测波长：0.9μm 响应时间：1/1000sec 定位测量：观察孔 结构：防水性 材料：镜头/过滤器，石英玻璃 附件：空气吹入管、水冷管，安装支架
辐射温度计
东京精工
简介
在测温学中，就温度传感器或测温法。后 者也可称为辐射测温法。 辐射测温法：包括亮度法（光学高温计）、辐射法（辐射高 温计）和比色法（比色温度计），各类辐射测温方法只能测出对 应的光度温度、辐射温度或比色温度。
规格
案例（RPH-LDC335WP） 案例（RPH-LDC335WP）
LD系列，是东京精工株式会社销售业绩 最好的一款以硅光单元为技术核心的高温计。 同时，更是本社技术人员通过长期实践经验 不断更新的品牌产品，LD系列产品型号多样， 适用范围广泛，例如：透镜类型，石英棒类 型，光纤类型，防爆类型，防水类型。如今， 我们的温度计已广泛应用于钢铁，水泥，玻 璃，陶瓷，石化等行业中，LD系列产品是我 们的工作人员精心打造的适用于各种工况下 的长寿命、高稳定性产品。
特点
特点： 1、由于采用短波测量（0.5um-1.1um），则水蒸气，二氧化 碳或者灰尘引起的误差将明显减少。 2、由于为高速响应型（1ms），则可以对高速移动的物体或 者温度变化剧烈的物体进行精确测量。 3、由于集成了高精度的温度补偿电路，则输出可以在0-70摄 氏度之间稳定维持。 4、由于配套附件类型丰富，则可以实现复合测量系统的构建。
现场照片-线性器
现场照片-辐射温度计
