顺铣逆铣
顺铣和逆铣的区别及如何选择
在圆周铣削加工中，铣刀旋转切入工件方向和切削进给方向相反。
顺铣与逆铣的区别
当切削刃刚进行切削时，在逆铣中，切削厚度为最小值，在顺铣中则是达到其最大值。
一般而言，在逆铣中刀具寿命比在顺铣中短，这是因为在逆铣中产生的热量比在顺铣中明显地高。
在逆铣中当切屑厚度从零增加到最大时，切削刃受到的摩擦比在顺铣中强因而会产生更多的热量。
逆铣中径向力也明显高，这对主轴轴承有不利影响。
在顺铣中，切削刃主要受到的是压缩应力，这与逆铣中产生的拉力相比，对硬质合金刀片或整体硬质合金刀具的影响有利得多。
因此，应尽可能多使用顺铣。
使用逆铣的情况
1.当使用整体硬质合金立铣刀进行侧铣时，特别是在淬硬材料中，逆铣是首选。
这更容易获得更小公差的壁直线度和更好的90度角。
不同轴向走刀之间如果有不重合的话，接刀痕也非常小。
这主要是因为切削力的方向。
如果在切削中使用非常锋利的切削刃，切削力便趋向将刀“拉”向材料。
2.可以使用逆铣的另一个例子是，使用老式手动铣床进行铣削，老式铣床的丝杠有较大的间隙。
逆铣产生消除间隙的切削力，使铣削动作更平稳。
铣工的顺铣与逆铣ppt课件
三、切削特点
• 1、顺铣特点：顺铣时，铣刀刀刃的切削厚度由最 大到零，不存在滑行现象，刀具磨损较小，工件冷 硬程度较轻。垂直分力Fv向下，对工件有一个压紧 作用，有利于工件的装夹。但是水平分力Fh方向与 工件进给方向相同，不利于消除工件台丝杆和螺母 间的间隙，切削时振动大。但其表面光洁度较好， 适合精加工。
G03X-20Y30R20
G40X-62Y52
G00Z50
X0Y0
M30
13
G02I-15J0
G40G01X62Y0
G00Z50
X0Y0
M30
10
典型零件的数控铣削加工工艺分析
粗加工H9的第二级凸台
%0021
G54
M04S500
G00X-62Y52
Z5
G01Z-9F100
G41G01X-40Y30D01F200
G01X30
G02X40Y20R10
G01Y-20
G02X30Y-30R10
加
至
工
15%
7
四、顺铣和逆铣的选择原则
（1）机床精度好、刚性好、精加工，较适应 顺铣。反之较适应逆铣。
（2）零件内拐角处精加工强烈建议要用顺铣。 （3）粗加工：逆铣较好。精加工：顺铣较好
8
典型零件的数控铣削加工工艺分析
外形轮廓加工
这个图像在我们不平端面的 情况下我们可以分成两段程 序加工： 1，加工ɸ30高度H4的凸台 2，加工H9的第二级凸台
§1.5 铣削重要常识 ——顺铣与逆铣
1
在加工中，铣刀的旋转方向一般是不变 的，但进给方向是变化的。就出现了铣 削加工中常见的两种现象：顺铣与逆铣。
2
二、顺铣和逆铣的定义
(完整版)顺铣和逆铣的特点及选用原则
(完整版)顺铣和逆铣的特点及选用原则顺铣和逆铣的特色及采纳原则一、顺铣和逆铣的特色：1、顺铣时，每个刀的切削厚度都是由小到大渐渐变化的。
当刀齿刚与工件接触时，切削厚度为零，只有当刀齿在前一刀齿留下的切削表面上滑过一段距离，切削厚度达到必定数值后，刀齿才真实开始切削。
顺铣使得切削厚度是由大到小渐渐变化的，刀齿在切削表面上的滑动距离也很小。
并且顺铣时，刀齿在工件上走过的行程也比逆铣短。
所以，在同样的切削条件下，采纳逆铣时，刀具易磨损。
2.逆铣时，因为铣刀作用在工件上的水平切削力方向与工件进给运动方向相反，所以工作台丝杆与螺母能一直保持螺纹的一个侧面密切贴合。
而顺铣时则不然，因为水平铣削力的方向与工件进给运动方向一致，当刀齿对工件的作使劲较大时，因为工作台丝杆与螺母间空隙的存在，工作台会产生窜动，这样不单破坏了切削过程的安稳性，影响工件的加工质量，并且严重时会破坏刀具。
3.逆铣时，因为刀齿与工件间的摩擦较大，所以已加工表面的冷硬现象较严重。
4.顺铣时，刀齿每次都是由工件表面开始切削，所以不宜用来加工有硬皮的工件。
5.顺铣时的均匀切削厚度大，切削变形较小，与逆铣对比较功率耗费要少些（铣削碳钢时，功率耗费可减少 5% ，铣削难加工资料时可减少 14% ）。
二、在什么状况下采纳顺铣或逆铣：采纳顺铣时，第一要求机床拥有空隙除去机构，能靠谱地除去工作台进给丝杆与螺母间的空隙，以防备铣削过程中产生的振动。
假如工作台是由液压驱动则最为理想。
其次，要求工件毛坯表面没有硬皮，工艺系统要有足够的刚性。
假如以上条件能够知足时，应尽量采纳顺铣，特别是对难加工资料的铣削，采纳顺铣不单能够减少切削变形，降低切削力和功率的耗费。
顺铣和逆铣的定义
顺铣和逆铣的定义
顺铣和逆铣是金属加工中的两种铣削方式，用于对工件进行表面加工和形状修整。
顺铣（Conventional milling）是指工件相对于刀具的转动方向
与切削速度方向相同的铣削方式。
在顺铣中，刀具从工件的边缘或者表面进入，并沿着工件逆时针方向旋转。
这样铣削过程中，切屑产生的方向与刀具移动方向相反。
顺铣适用于大多数铣削操作，可以获得较好的表面质量和切削稳定性。
逆铣（Climb milling）是指工件相对于刀具的转动方向与切削
速度方向相反的铣削方式。
在逆铣中，刀具从工件的边缘或者表面进入，并沿着工件顺时针方向旋转。
这样铣削过程中，切屑产生的方向与刀具移动方向相同。
逆铣具有较小的切削力，有助于提高加工效率和表面质量，但在具体的铣削操作中要注意刀具的选择和工艺参数的合理确定，以克服切削阻力引起的振动和过载等问题。
选择顺铣还是逆铣需要根据具体的加工要求和工件材料来确定，一般而言，顺铣适用于大多数情况下的铣削操作，而逆铣适用于加工难度较大、材料硬度较高的工件，或者要求极高表面质量的情况。
顺铣与逆铣
图3-10 顺铣与逆铣何谓顺铣(DOWN CUT)•铣刀会由外至内切削工件。
铣刀是压向工件，使工件贴紧工作台。
•每刃中,碎削厚度由厚至薄, 而刀具所承受切削力由大渐降. 因此切削力, 切削量会由多至少.•多用于CNC及高速加工图3-11 顺铣的特点何谓逆铣(UP CUT)•铣刀会由内至外切削工件。
铣刀是将材料挖离工件，工件被拉离工作台。
•每刃中,碎削厚度由薄至厚, 而刀具所承受切削力由小渐大. 因此切削力, 切削量会由少至多.•多用于切削黑皮,手动铣床.图3-12 逆铣的特点顺銑和逆銑与刀具寿命之关系逆銑(Up cut)逆铣会导致较大震动及磨损,损害切口,因而缩短刀具寿命.顺铣(Down cut)由于在开始啮合时产生较大的冲击力,因此需要刚性较强的刀具，夹具及机床.顺铣会导致较小震动及磨损,因而有较长刀具寿命。
根据上述分析，故选择顺铣加工方式较为合理。
1．毛坯材料硬度高：逆铣较好。
2．毛坯材料硬度低：顺铣较好。
3．机床精度好、刚性好、精加工：较适应顺铣，反之较适应逆铣。
4．零件内拐角处精加工强烈建议要用顺铣。
5．粗加工：逆铣较好，精加工：顺铣较好。
6．刀具材料韧性好、硬度低：较适应粗加工。
（大切削量加工）7．刀具材料韧性差、硬度高：较适应精加工。
（小切削量加工）1、A顺铣：铣刀对工件作用力F c在垂直方向分力F N始终向下，对工件起压紧作用，切削平稳，适于不易夹紧或细长薄板形工件。
逆铣：垂直分力F N向上，工件需较大的夹紧力。
B顺铣：铣刀刀刃切入工件初，切屑厚度最大，逐渐减小到0。
后刀面与已加工表面挤压、摩擦小，刀刃磨损慢，表面质量好。
逆铣：切屑厚度从0到最大，因刀刃不能刃磨绝对锋利，故开始时不能立即切入工件，存在对工件挤压与摩擦。
工件出现加工硬化，降低表面质量。
此外，刀齿磨损快耐用度降低。
C 顺铣：水平分力F f与工作台进给方向相同，当工作台进给丝杠与螺母间隙较大，工作台易出现轴向窜动。
导致刀齿折断，刀轴弯曲，工件与夹具产生位移甚至机床损坏。

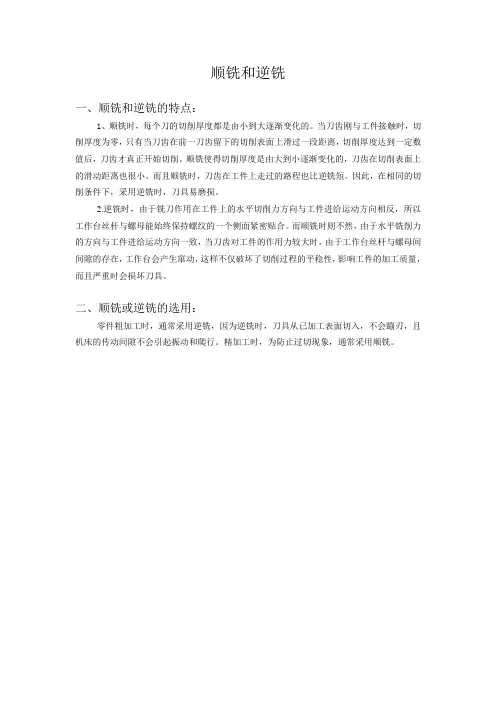

顺铣和逆铣的选用
顺铣和逆铣
一、顺铣和逆铣的特点：
1、顺铣时，每个刀的切削厚度都是由小到大逐渐变化的。
当刀齿刚与工件接触时，切削厚度为零，只有当刀齿在前一刀齿留下的切削表面上滑过一段距离，切削厚度达到一定数值后，刀齿才真正开始切削。
顺铣使得切削厚度是由大到小逐渐变化的，刀齿在切削表面上的滑动距离也很小。
而且顺铣时，刀齿在工件上走过的路程也比逆铣短。
因此，在相同的切削条件下，采用逆铣时，刀具易磨损。
2.逆铣时，由于铣刀作用在工件上的水平切削力方向与工件进给运动方向相反，所以工作台丝杆与螺母能始终保持螺纹的一个侧面紧密贴合。
而顺铣时则不然，由于水平铣削力的方向与工件进给运动方向一致，当刀齿对工件的作用力较大时，由于工作台丝杆与螺母间间隙的存在，工作台会产生窜动，这样不仅破坏了切削过程的平稳性，影响工件的加工质量，而且严重时会损坏刀具。
二、顺铣或逆铣的选用：
零件粗加工时，通常采用逆铣，因为逆铣时，刀具从已加工表面切入，不会蹦刃，且机床的传动间隙不会引起振动和爬行。
精加工时，为防止过切现象，通常采用顺铣。
数控加工中刀具顺铣与逆铣技术对比
数控加工通过刀具高速运转去除材料多余的部分，得到需要的形状。
刀具在进行高速切削的时候，可以采用顺铣和逆铣两种不同的加工方式，这两种方式给刀具的切削效率带来很大区别。
本文就来具体介绍一下数控加工中刀具顺铣和逆铣技术的对比。
一、顺铣与逆铣的概念顺铣与逆铣可以通过刀具的进给方向来区分，如果工件位于铣刀进给方向的右侧，那么，进给方向为顺时针。
与之相反，当工件位于铣刀进给方向的左侧时，进给方向定义为逆时针。
此时，铣刀旋转方向与工件进给方向相同，就是顺铣，而铣刀旋转方向与工件进给方向相反就是逆铣。
二、顺铣与逆铣的加工操作在数控铣削加工中，选择铣削的方式不同，进给的路线安排也有区别。
顺铣：工件表面无硬皮，机床进给结构无间隙的时候，一般会选择顺铣进给路线。
刀齿开始和工件接触时切削厚度最大，且从表面硬质层开始切入，刀齿受很大的冲击负荷，铣刀变钝较快，但刀齿切入过程中没有滑移现象。
采用顺铣加工，零件加工后可以保持良好的加工表面质量，刀齿磨损较小。
顺铣经常用于精铣，特别是在零件材料为铝镁合金、铁合金和耐热合金时。
逆铣：工件表面有硬皮，机床的进给机构有间隙时，可以选择逆铣进给路线。
切削由薄变厚，刀齿从已加工表面切入，这种加工方式对铣刀的使用有利。
逆铣时，当铣刀刀齿接触工件后不能马上切入金属层，而是在工件表面滑动一小段距离，在滑动过程中，由于强烈的磨擦，就会产生大量的热量，同时在待加工表面易形成硬化层，降低了刀具的耐用度，影响工件表面光洁度，给切削带来不利。
顺铣的功率相较于逆铣较小，在同等条件下进行切削，顺铣功率比逆铣要少消耗5%—15%，而顺铣更便于切屑的排出。
一般情况下加工尽量选择使用顺铣，以提高被加工零件的表面质量，提高数控刀具的加工性能有效处理，可以保证尺寸精度。
但并不是任意工件都适合使用顺铣加工，如果切削面上有硬质层、积渣、工件表面不平时，应采用逆铣的方法。
顺铣或者逆铣
1. 刚性好(尤 其是粗加工 刀具)、精度 高、抗振及 热变形小；
2. 互换性 好，便于快 速换刀；
3. 寿命高， 切削性能稳 定、可靠；
4. 刀具的尺 寸便于调 整，以减少 换刀调整时 间；
5. 刀具应能 可靠地断屑 或卷屑，以 利于切屑的 排除；
在进行自由 曲面(模具) 加工时，由 于球头刀具 的端部切削 速度为零， 因此，为保 证加工精 度，切削行 距一般采用 顶端密距， 故球头常用 于曲面的精 加工。而平 头刀具在表 面加工质量 和切削效率 方面都优于 球头刀，因 此，只要在 保证不过切 的前提下， 无论是曲面 的粗加工还 是精加工， 都应优先选 择平头刀。 另外，刀具 的耐用度和 精度与刀具 价格关系极 大，必须引 起注意的 是，在大多 数情况下， 选择好的刀 具虽然增加 了刀具成
1. 切削深度 ap。在机床 、工件和刀 具刚度允许 的情况下， ap就等于加 工余量，这 是提高生产 率的一个有 效措施。为 了保证零件 的加工精度 和表面粗糙 度，一般应 留一定的余 量进行精加 工。数控机 床的精加工 余量可略小 于普通机床 。
2. 切削宽度 L。一般L与 刀具直径d成 正比，与切 削深度成反 比。经济型 数控机床的 加工过程 中，一般L的 取值范围 为：L=(0.6 ～0.9)d。
在经济型数 控机床的加 工过程中， 由于刀具的 刃磨、测量 和更换多为 人工手动进 行，占用辅 助时间较 长，因此， 必须合理安 排刀具的排 列顺序。一 般应遵循以 下原则：① 尽量减少刀 具数量；② 一把刀具装 夹后，应完 成其所能进 行的所有加 工步骤；③ 粗精加工的 刀具应分开 使用，即使 是相同尺寸 规格的刀 具；④先铣 后钻 ；⑤先 进行曲面精 加工，后进 行二维轮廓 精加工；⑥ 在可能的情 况下，应尽 可能利用数 控机床的自 动换刀功
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工
铣床
普通 是 小 大
粗
逆铣 从
有 快 有 抬 铣床
5%至 差 加
小否 到
大
起
数控 铣床
是
15%
工
五、顺铣和逆铣的选择原则
1、控铣削加工应尽可能采用顺铣，以便提高铣刀寿命和加工表面 的质量。因为数控铣床的结构特点，丝杠和螺母的间隙很小，若 采用滚珠丝杠副，基本可消除间隙，因而不存在间隙引起工作台 窜动问题。
G00Z2
G01Z-5F60
G41G01X0Y-30D01F100
G02I0J30
Y
O
X
G40G01X-60Y-35 G01Z-10F60 G41G01X0Y-30D01F100
G02I0J30
G40G01X-60Y-35
刀补起终点
工件运动方向 G00Z2 顺铣
%100；铣内孔 G54G90G00Z50 G00X0Y0 G00Z2 M03S600 G01Z-5F100 G41G01X15D01 G03I-30J0 G40XOY0 Z50 M05 M30顺铣
➢ 但进给方向是变化的。就出现了铣削加工中常见的两种现象
顺铣与逆铣
1、顺铣：铣刀与工件接触部位的旋转方向与 工件进给方向相同。
请问: 顺铣定义中所说的工件 进给方向是刀具的移动 方向还是工件的移动主 向？
二、顺铣和逆铣的定义
2、逆铣：铣刀与工件接触部位的旋转方向与 工件进给方向相反。
三、顺铣和逆铣的判定
顺铣、逆铣
回忆一下 站在车床的Z轴右边看主轴正转时是顺时针还是 逆时针？
➢ 对于普通卧式数控车床，主轴的正旋转方 向与C轴正方向相同
➢ 对于钻、镗、铣加工中心机 床，主轴的正旋转方向为右 旋螺纹进入工件的方向，与c 轴正方向相反
立铣刀
➢ 在加工中，铣刀的旋转方向一般是不变的，主轴开正转 （立铣刀）
根据顺铣和逆铣的定义 ,判断下图中的顺逆铣
1
2
3
逆铣
7
6
顺铣 5
顺铣 4
顺铣
逆铣
逆铣
逆铣
四、顺铣、逆铣和左刀补、右 刀补的关系
顺铣
左边是顺铣还是 右边为顺铣？
逆铣
那么我们能不能 说顺铣就用G41, 逆铣就用G42?
1.顺铣逆与铣刀具走向的关系
%100；铣外圆
G54G90G00Z50
X-60Y-35
六、顺铣逆铣切削特点
3、顺铣与逆铣对比表
项目 切 是 滑 刀 工件表 对 消除丝杆 工 损 表面 适
பைடு நூலகம்
削 否 行 具 面冷硬 工 与螺母反 作 耗 光洁 用
厚 易 现 磨 现象 件 向间隙 台 能 度 场
名称
度崩象 损 刃
作 用
窜量
合
动
普通 否 大
精
顺铣 从
无 慢 无 压 铣床
小 好加
大是 到
小
紧 数控 是 小
%100 G54G90G00Z50 G00X0YO Z2 G01X15Y15Z-5F100 X-15 Y-15 X15 Y15 G00Z2
内腔
六、顺铣逆铣切削特点
1、顺铣特点：顺铣时，铣刀刀刃的切削厚度由最大到零，
不存在滑行现象，刀具磨损较小，工件冷硬程度较轻。垂直
分力Fv向下，对工件有一个压紧作用，有利于工件的装夹。但 是水平分力Fh方向与工件进给方向相同，不利于消除工件台 丝杆和螺母间的间隙。其表面光洁度较好。 数控铣床的丝杆和螺母的 间隙小，用的是滚珠丝杆
2、逆铣特点
逆铣时，铣刀刀刃不能立刻切入工件，而是在工件已加工表
面滑行一段距离。刀具磨损加剧，工件表面产生冷硬现象，垂 直分力Fv对工件有一个上抬作用，不利于工件的装夹。但是水 平分力Fh方向与工件进给方向相反，有利于消除工件台丝杆和 螺母间的间隙，切削平稳，振动小。表面粗糙度较差，适合粗 加工。
根据工件铣削方向判定顺铣逆铣
a
顺铣 G41
逆铣
b
逆铣
G42
铣削工件外轮廓
当铣削工件外轮廓时， 沿工件外轮廓顺时针方向 进给编程即为顺铣；
沿工件外轮廓逆时针方 向编程进给即为逆铣。
c
顺铣 G41
d 逆铣
G42
铣削工件内轮廓
当铣削工件内轮廓时， 沿工件内轮廓逆时针方向 进给、编程即为顺铣；
沿工件内轮廓顺时针方 向编程、进给即为逆铣。
2、当工件表面有硬皮，应采用逆铣。因为逆铣时，刀齿是从 已加工表面切入，不会崩刀。若工件表面没有硬皮，采用顺 铣加工。
3、粗加工多用逆铣，精加工一定要用顺铣
3.顺铣逆铣判断技巧
外轮廓
如果刀具顺时针转圈，就是顺铣G41 如果刀具逆时针转圈，就是逆铣G42
Y
O
X
内轮廓
如果刀具逆时针转圈，就是顺铣G41 如果刀具顺时针转圈，就是逆铣G42
内轮廓加工顺铣逆铣判断
顺铣
逆铣
课堂练习：按照顺铣方式编写下图工件的内外轮廓加
工精铣程序（用¢20立铣刀）刀具半径R10
