洁净室设计
洁净室设计流程
洁净室设计流程洁净室是一种具备特定环境要求的封闭空间，用于控制空气中的微生物、粉尘和化学物质等污染物的浓度，以保证生产过程中的产品质量和安全性。
洁净室的设计过程需要经过一系列的步骤和考虑因素，以确保洁净室能够满足特定的要求和目标。
一、需求分析在洁净室设计流程中，首先需要进行需求分析。
这包括确定洁净室的使用目的、所需的洁净级别、工作区域的大小和布局、设备和工艺流程的要求等。
需求分析阶段的关键是与客户沟通，了解客户的需求和期望，以确保设计方案能够满足客户的要求。
二、净化原理选择在洁净室设计中，需要选择适合的净化原理。
常见的净化原理包括过滤、正压控制、负压控制、空气循环等。
根据洁净室的使用目的和要求，选择合适的净化原理能够有效地控制洁净室内的污染物。
三、空间布局设计洁净室的空间布局设计是关键的一步。
根据洁净室的功能和要求，确定洁净室的大小、形状和分区。
在空间布局设计中，需要考虑人员流动、物料流动和空气流动的合理性，以确保洁净室的操作和工作流程的顺畅性。
四、工艺设备选择在洁净室设计中，需要选择适合的工艺设备。
工艺设备的选择应考虑其对洁净室空气质量的影响、与其他设备的协调性以及维护和保养的便利性等因素。
同时，还需要根据工艺流程的要求，选择适当的工艺设备，以确保洁净室能够满足生产过程中的需求。
五、风机与过滤器选择洁净室的风机和过滤器是保持洁净室空气质量的关键设备。
在选择风机和过滤器时，需要考虑其风量、风压、噪音和能耗等性能指标，以及其与洁净室空间的适应性。
同时，还需要根据洁净级别的要求，选择合适的过滤器，以确保洁净室能够满足空气质量的要求。
六、管道与风口设计洁净室的管道和风口设计是保持洁净室空气流动性能的关键。
在管道和风口设计中，需要考虑空气流动的均匀性、速度和方向控制的精度，以及管道和风口的材质和密封性能等因素。
合理设计管道和风口能够有效地控制洁净室内的空气流动，保证洁净室的空气质量。
七、控制系统设计洁净室的控制系统设计是保证洁净室运行稳定的关键。
百级洁净室设计方案
百级洁净室设计方案洁净室是一种特殊的环境控制系统，用于控制空气中的粉尘、微生物和其他污染物，以及调节温度、湿度和压力等参数，确保特定领域的生产过程达到高品质和高效率。
本文将介绍一个针对百级洁净室的设计方案，以满足相关行业的需求。
一、设计原则百级洁净室的设计应遵循以下原则：空气净化、压力控制、温湿度调节、设备选型和布局优化。
1. 空气净化：洁净室应采用高效过滤器，如HEPA过滤器，以去除空气中的微尘和微生物。
此外，空气流速、流向和换气次数也需要进行合理的控制。
2. 压力控制：洁净室的压力应低于周围区域，以防止外界空气和污染物进入。
通常采用正压和负压工作区域的组合，通过空气流动控制来实现洁净度要求。
3. 温湿度调节：根据洁净室内的工艺需求，需要对温度和湿度进行精确的控制。
采用恒温恒湿系统，如空调、加湿器等，配合传感器和控制系统，实现精确的调节。
4. 设备选型：洁净室的设备选型应符合洁净度要求，并具备足够的可靠性和稳定性。
各类设备的布局应合理，以确保空气流动的畅通。
二、洁净室布局设计百级洁净室的布局设计需要兼顾工艺流程和空气流动的要求。
以下是一个典型的洁净室布局示意图。
[洁净室布局示意图]1. 入口区：设置空气锁和空气淋浴设备，以清除人员带入的尘埃和微生物。
入口区也应有适当的换气设备，以保持正压状态。
2. 准备区：用于准备和更换洁净服和其他工作所需物品。
此区域应具备洁净度要求，并设置恒温恒湿设备。
3. 生产区：根据工艺要求设置需要的生产设备和操作平台。
生产区内的设备应经过严格筛选，并安装在合适的位置，以确保洁净度和工作效率。
4. 出口区：出口区与入口相类似，也需要空气锁和空气淋浴设备，以防止洁净室内的污染物外泄。
5. 通道和走廊：为了方便人员流动和设备维护，洁净室应设置合适的通道和走廊。
这些区域的洁净度要求较低，但也需要定期清洁和维护。
三、环境控制系统百级洁净室的环境控制系统应包括空气处理系统、温湿度控制系统和监控系统。
百级洁净室设计方案

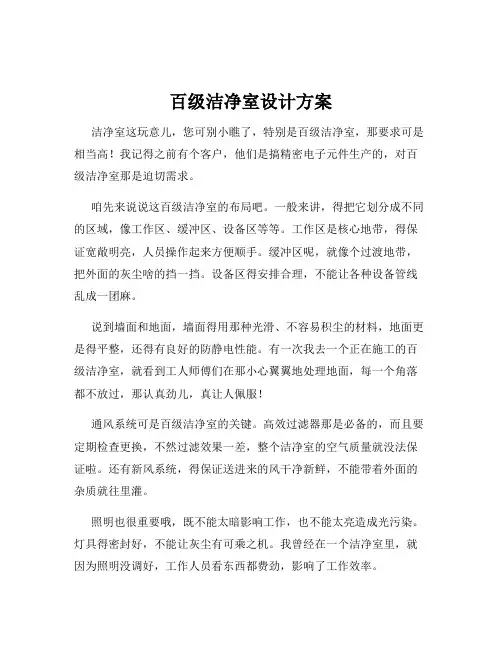

百级洁净室设计方案洁净室这玩意儿，您可别小瞧了，特别是百级洁净室，那要求可是相当高！我记得之前有个客户，他们是搞精密电子元件生产的，对百级洁净室那是迫切需求。
咱先来说说这百级洁净室的布局吧。
一般来讲，得把它划分成不同的区域，像工作区、缓冲区、设备区等等。
工作区是核心地带，得保证宽敞明亮，人员操作起来方便顺手。
缓冲区呢，就像个过渡地带，把外面的灰尘啥的挡一挡。
设备区得安排合理，不能让各种设备管线乱成一团麻。
说到墙面和地面，墙面得用那种光滑、不容易积尘的材料，地面更是得平整，还得有良好的防静电性能。
有一次我去一个正在施工的百级洁净室，就看到工人师傅们在那小心翼翼地处理地面，每一个角落都不放过，那认真劲儿，真让人佩服！通风系统可是百级洁净室的关键。
高效过滤器那是必备的，而且要定期检查更换，不然过滤效果一差，整个洁净室的空气质量就没法保证啦。
还有新风系统，得保证送进来的风干净新鲜，不能带着外面的杂质就往里灌。
照明也很重要哦，既不能太暗影响工作，也不能太亮造成光污染。
灯具得密封好，不能让灰尘有可乘之机。
我曾经在一个洁净室里，就因为照明没调好，工作人员看东西都费劲，影响了工作效率。
温度和湿度控制也得精准。
一般来说，温度得保持在 20 到 25 摄氏度之间，湿度在40%到60%左右。
这就得靠强大的空调系统来调节啦。
人员进出百级洁净室也有严格规定。
得先换专门的洁净服，经过风淋室把身上的灰尘吹掉。
我就见过有个新手，着急忙慌地没穿好洁净服就想进去，被管理员给拦下来一顿教育。
总之，设计一个百级洁净室可不是一件简单的事儿，每一个细节都得考虑周到。
从布局到设备，从通风到照明，再到人员管理，都得精心规划，才能打造出一个真正符合要求的百级洁净室，为各种精密生产和实验提供一个纯净的环境。
希望咱这方案能给您带来一些启发，让您的百级洁净室完美落成！。
洁净室设计规范
洁净室设计规范洁净室是一种特殊设计的环境，用于控制环境中的颗粒、微生物、能量和湿度等因素，以满足特定的生产和实验要求。
洁净室设计规范是制定洁净室设计和建设的技术标准，以确保洁净室的功能和效果。
洁净室设计规范的内容通常包括以下几个方面。
首先是洁净室的级别和要求。
洁净室根据对洁净度的要求分为不同的级别，如ISO5、ISO7等。
不同级别的洁净室对颗粒、微生物等污染物、温湿度等因素的要求不同。
洁净室设计规范应明确洁净室的级别和相应的要求。
其次是洁净室的布局和设备。
洁净室的布局应合理，确保洁净室内各功能区域的流线型，并减少交叉污染的可能。
洁净室的设备包括洁净工作台、洁净通风机组、洁净空调系统等，这些设备应符合相应的标准和规范。
再次是洁净室的建筑结构和材料。
洁净室的建筑结构应具备防尘、防霉、防火等特性，材料应符合环保要求，不释放有害物质。
洁净室的墙壁、天花板、地板等结构和材料应顺畅、平整、不泄露，并易于清洁和维护。
此外，洁净室的通风系统也是设计规范的重要内容。
通风系统应能够控制洁净室内的湿度、温度、气流速度等参数，以维持洁净室的洁净度。
通风系统的设计应满足洁净室的级别和要求，同时考虑节能、环保等因素。
最后是洁净室的运行和维护。
洁净室的运行和维护应符合相应的要求，包括工作人员的培训和资质要求、定期维护和保养的计划、清洁和消毒的程序等。
洁净室的运行和维护是保证洁净室持续工作和保持洁净度的基础。
总之，洁净室设计规范是制定洁净室设计和建设的技术标准，涉及洁净室的级别要求、布局和设备、建筑结构和材料、通风系统、运行和维护等多个方面。
遵守洁净室设计规范可以确保洁净室的功能和效果，满足特定的生产和实验要求。
百级洁净室设计方案

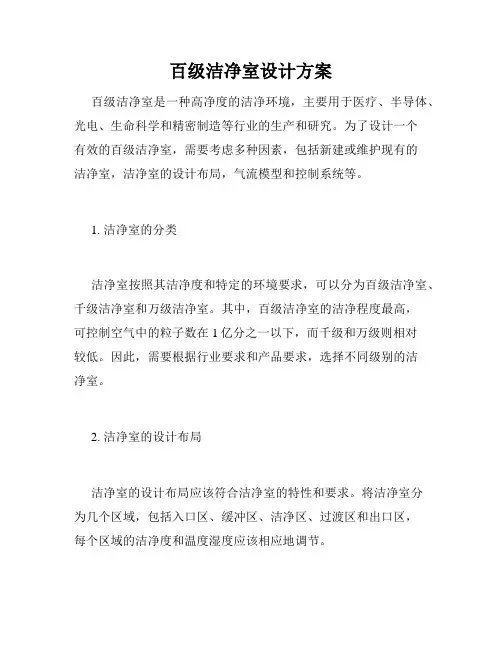

百级洁净室设计方案百级洁净室是一种高净度的洁净环境，主要用于医疗、半导体、光电、生命科学和精密制造等行业的生产和研究。
为了设计一个有效的百级洁净室，需要考虑多种因素，包括新建或维护现有的洁净室，洁净室的设计布局，气流模型和控制系统等。
1. 洁净室的分类洁净室按照其洁净度和特定的环境要求，可以分为百级洁净室、千级洁净室和万级洁净室。
其中，百级洁净室的洁净程度最高，可控制空气中的粒子数在1亿分之一以下，而千级和万级则相对较低。
因此，需要根据行业要求和产品要求，选择不同级别的洁净室。
2. 洁净室的设计布局洁净室的设计布局应该符合洁净室的特性和要求。
将洁净室分为几个区域，包括入口区、缓冲区、洁净区、过渡区和出口区，每个区域的洁净度和温度湿度应该相应地调节。
入口区主要用于进入洁净室前的准备工作，如穿戴通行证、更换鞋套、洗手等。
入口区应该与室外空气隔离，并设置干净的手洗槽和更衣区等。
缓冲区是洁净室的第一个正式进入的区域，是过渡区和洁净区之间的缓冲区域，主要用于减少室外空气中的污染物进入洁净区。
洁净区是整个洁净室的主要区域，应该根据生产要求和使用目的设定相应的洁净度等级，控制空气中的尘埃数量和颗粒物。
通常采用不同的隔离技术和过滤系统，以控制空气中的污染物，例如使用高效过滤器、风淋室和气幕等。
过渡区位于洁净室内部，与出口区或缓冲区相邻。
其主要功能是减少室内外空气的交换，防止污染物渗入洁净区。
出口区是进入洁净室后的最后一个区域，主要包括废气处理和人员离开处理。
3. 洁净室的气流模型洁净室的气流模型应该符合行业标准和生产要求。
洁净室的气流模型主要分为垂直流和水平流两种，垂直流结构主要是由从天花板向地面的气流形成，适合一般纯净度要求较高生产线；水平流主要是水平导流板从一侧吹出空气形成，适合所需纯净度较高或无菌环境的生产线。
4. 洁净室的控制系统洁净室的控制系统是相当重要的组成部分。
通常包括空气质量控制、温度湿度控制、洁净区进出口控制、噪音控制、照明和安全等控制系统。
洁净室工程设计方案模板范本
洁净室工程设计方案模板范本一、项目背景1.1 项目名称：XX洁净室工程1.2 项目地点：XX1.3 项目类型：新建/改建1.4 洁净室用途：生产、研发、试验等1.5 设计依据：国家和行业相关规范、标准，以及客户需求二、洁净室设计原则2.1 满足生产工艺需求2.2 确保洁净度、温湿度等环境参数达到要求2.3 合理布局，提高空间利用率2.4 节能、环保、安全2.5 易于维护和管理三、洁净室工程概述3.1 洁净室规模：面积、层高、房间数量等3.2 洁净室等级：根据生产工艺需求确定3.3 洁净室系统：空气处理系统、照明系统、通风系统等3.4 洁净室设备：空调、风机、风管、阀门等3.5 洁净室材料：围护结构、地面、天花板、门窗等四、洁净室设计内容4.1 平面布局设计4.2 净化路线设计4.3 通风空调系统设计4.4 洁净室电气设计4.5 给排水及消防系统设计4.6 洁净室装饰设计4.7 安全防护及应急措施设计五、洁净室工程实施及验收5.1 施工组织及进度计划5.2 施工质量控制5.3 施工安全措施5.4 工程验收标准及方法5.5 验收结果及整改措施六、投资估算6.1 工程费用6.2 设备及材料费用6.3 施工费用6.4 验收及维护费用七、效益分析7.1 投资回报期7.2 运行成本分析7.3 洁净室工程对生产效率及产品质量的提升7.4 环保及社会责任效益八、结论及建议8.1 结论8.2 建议8.3 后续工作计划注：本模板仅供参考，具体内容需根据项目实际情况进行调整。
洁净室设计手册
洁净室设计手册洁净室是一种具有高度净化环境的特殊房间，广泛应用于医药、电子、生物工程、航空航天等领域。
设计一个有效的洁净室对维护产品质量和保障生产过程中的安全性至关重要。
本手册旨在总结洁净室设计的基本要点，包括净化级别、通风系统、洁净室布局等，并提供实用的设计建议和注意事项。
一、净化级别1. 根据需求确定净化级别：洁净室的净化级别通常根据工艺需求确定，如ISO14644-1标准将洁净室分为多个级别，从1级到9级不等。
在设计洁净室时，必须首先确定所需的净化级别，以此为基础确定后续的设计参数。
2. 通风系统设计：通风系统在洁净室中起到关键作用，可以有效控制空气中的颗粒物，保持空气的清洁度。
通风系统设计应根据净化级别和洁净室的大小等因素进行合理配置，确保系统运行稳定可靠。
二、通风系统1. 空气流向设计：通常情况下，洁净室的空气流向应为单向流，这可以有效减少污染物的扩散。
设计时应确保各个区域的空气流速和方向符合要求，以避免死角和混合区的产生。
2. 进出风口位置：进出风口的位置设置应当考虑到洁净室内的气流分布，避免形成回流或混合区域。
在进出风口处应设置有效的过滤设备，以确保空气的净化效果。
三、洁净室布局1. 区域划分：洁净室中通常要划分成不同的区域，包括生产区、缓冲区、辅助区等。
不同区域的要求和功能各异，因此在设计时需要合理划分，并确定各个区域的净化级别和设施配置。
2. 设备布置：洁净室中的设备布置应当考虑到通风系统的影响，避免设备对气流产生干扰。
同时还应考虑设备的维护和清洁，确保设备的正常运行和洁净室的净化效果。
四、实用设计建议1. 考虑设备维护：在洁净室设计中，应考虑设备的维护和更换，包括过滤器、风机等设备的维护通道和更换方式，以便保持通风系统的正常运行。
2. 注意材料选择：洁净室内部装修材料的选择应当符合洁净要求，具有良好的封闭性和耐腐蚀性，避免产生颗粒物和异味。
3. 合理利用空间：在设计洁净室布局时，应充分考虑空间的合理利用，避免死角、堆积区的产生，确保洁净室的净化效果和作业的便利性。
洁净室专项方案
一、概述洁净室是一种特殊的生产环境，主要用于生产对环境洁净度要求极高的产品，如半导体、药品、生物制品等。
为确保产品生产质量，洁净室的设计与施工必须严格按照相关规范和标准进行。
本方案旨在为洁净室的设计与施工提供一套完整的专项方案。
二、洁净室设计1. 洁净室布局（1）核心工作区：进行关键操作的区域，应设置在洁净度最高的区域。
（2）辅助区域：包括更衣室、缓冲间、储物间等，应设置在核心工作区外。
2. 净化系统（1）空气过滤系统：采用高效过滤器，确保空气洁净度。
（2）送风与排风系统：保持室内正压和空气流通。
3. 装修材料（1）墙面与天花板：采用光滑、不产尘、不吸尘的材料。
（2）地面：采用防静电、耐磨的材料。
4. 温度与湿度控制（1）空调系统：精确调节温湿度，确保洁净室内的环境参数满足生产要求。
5. 照明系统（1）洁净灯具：提供充足且均匀的照明。
6. 人员与物料净化（1）人员净化通道：包括更衣室、风淋室等。
（2）物料传递窗：防止污染物进入。
三、洁净室施工1. 洁净室建筑装饰施工（1）在厂房屋面防水工程和外墙构造完成，外门、外窗安装完毕，主体构造工程验收后才能进行洁净室建筑装饰施工。
（2）采用彩钢板围护构造，其具有板材规格标准化、板面平坦度好、不易积尘等优点。
2. 洁净室设备安装（1）空调系统、通风系统、照明系统等设备的安装应符合设计要求。
（2）设备安装完成后，应进行调试，确保其正常运行。
四、洁净室验收1. 洁净度测试：按照GB50591-2010《洁净室施工及验收规范》进行洁净度测试，确保洁净室达到设计要求。
2. 温湿度测试：按照GB50591-2010《洁净室施工及验收规范》进行温湿度测试，确保洁净室内的环境参数满足生产要求。
3. 其他测试：包括压差测试、过滤器检漏、噪声测试、照度测试等，确保洁净室达到设计要求。
五、洁净室运行与维护1. 洁净室运行过程中，应定期进行洁净度测试、温湿度测试等，确保洁净室内的环境参数满足生产要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶板：
该板材采用三明治式结构：两面为彩钢板，烤漆，钢板厚度是0.5毫米；中间为高密度的绝缘的隔热夹芯，该型号顶板可供选择的夹芯材料有岩棉,纸蜂窝,铝蜂窝等材质,为了增强顶板强度,可在彩钢板内加入石膏或玻镁板,人员可以在上面行走，进行各种维护工作。
承重在100公斤以上。
板与板之间是内置式铝龙骨或PVC方管连接的，形成一连续自支承结构的墙。
两块板之间的接缝处用硅胶密封处理。
顶板用M-8螺纹钢筋和支架固定在建筑顶上。
双面完全平整连接
与墙板双面平整连接，转角全部使用圆弧过渡；
卫生型升降铰链，按压式门锁，自动下密封条。
选项：电子互锁，窗，门锁，应急推杆，磁力锁，自动闭门器（带合页）。
门：
多种材质的门可供选择：
1.钢制门；
2.密胺树脂板门；
3.彩钢板门；
4.不锈钢门。
多种形式的洁净门用于不同的场合：
1.平开门；
2.移门；
3.电动移门；
4.快速卷帘门。
门锁及铰链：
独特的结构和设计能够达到双面完全平滑连接；圆滑的门框和门体铝合金型材设计；
特殊的门锁系统，避免了手接触污染。
门底自动升降密封条：
门框三边使用密封胶条和门底自动升降密封条，保证了门体系统的气密性。
门合页：
合页上下左右可调，门可拆卸。
电子互联锁：
多种电子互联锁形式满足医药厂房需求：
1.电插互联锁；
2.电磁互联锁；
3.阴极互联锁。
独特的设计可满足不同功能间的需求,可使用按钮式,触摸式及传感式,最多可达8门互锁。
窗：
三道气密处理；内置干燥剂；
两种专用密封胶密封；钢化安全玻璃；
与墙板双面齐平。
圆角窗安装在彩钢板或者密胺树脂板上，由白色或黑色烤漆铝框和双层玻璃构成，用专用结构胶密封，完全与墙板齐平窗户四角为圆形设计。
可与彩板一体化，安装方便，易于清洁。
方角窗通过排版安装在彩钢板或者密胺树脂板上，由白色或黑色烤漆铝框和双层玻璃构成，与墙板完全齐平，与墙板一体，易于清洁。
双层玻璃避免结露；在单独的环境生产，避免空腔内集尘。
空腔内特殊处理吸附空腔内水分，与墙面平滑连接。
地面：
根据不同的用户需求，可以提供环氧自流平、PVC卷材和环氧彩砂地面等不同种类材质的地面材料。
并且可以提供具有抗静电表面的特殊地面材质，同时在一个项目中可以设计为不同颜色区分不同的洁净等级的地面。
PVC,环氧彩砂或环氧自流坪地面与墙板的连接。
三种地面材料比较：
连接件：
铝合金天地轨型材、其他铝合金型材、1/4 圆弧铝合金型材、1/8 圆弧铝合金压铸件以及其他辅材辅料。
洁净室铝型材及其他：
材料材质-铝合金挤压型材和铝合金压铸件。
表面处理-铝合金型材为阳极氧化表面处理，除了没有外露的铝合金型材；材料厚度-大多数铝合金型材的厚度为1.2毫米，强度高、尺寸精密并且容易安装。
圆角的圆弧半径-圆弧材料采用PVC材质和铝合金材质，或者交叉搭配使用，符合GMP要求，易于清洁。
密封胶-道康宁白色硅胶用于密封板间的缝隙和板与圆角之间的各种缝隙。
黑色道康宁硅胶用于密封板与窗之间的缝隙。
卫生型铝形材部件：易于清洁，用于水平和垂直方向彩板凸角的连接。
安装在拐角处的凹形边饰，完全与墙面平齐,美观大方，方便卫生。
墙与地面连接示意图：
独特的地龙骨形式,确保PVC或环氧彩沙地面上墙100mm,并与墙面完全平齐,保证了各洁净间的完全密闭,易于清洁,完全符合GMP要求。
墙与顶面连接示意图：
完全独立吊装的吊顶系统,既保证吊顶强度,又保证所有墙体的灵活拆装。
墙与墙“L”连接示意图：
附件：
世卫组织推荐的旋流扩散板,有利于清除房间死角。
选用液槽密封高效过滤器,确保零泄露,满足PAO测试要求。
洁净摄像头：
洁净电话与墙板平整安装表面可清洗灭菌。
微压差计不锈钢护套,拆卸后内部仍保持整洁,方便仪表校正。
洁净电子时钟：
负压称量罩或层流设施：
负压称量罩确保配料称量过程安全可靠,完全不必担心交叉污染,高效下均流膜的设计与使用确保A级区面风速均匀,在0.45m/s正负20%范围内,符合FDA和欧盟cGMP要求。
洁净室围护结构：
方案审核-确认设计标准：
洁净空调－风速、换气次数、过滤器：
审核高效布置及气流组织：
备注：A级单向流，B/C/D紊乱。
HVAC：
设计要点—空气净化：
1.过滤；
2.灭菌；
3.常用净化设备；
4.过滤器的密封处理；
5.换气次数与断面风速。
过滤：是指从现有的一批物质中筛选出符合条件的物质,去掉不符合条件的另一部分物质。
空气过滤是筛选出洁净空气,去除掉尘埃粒子。
用于过滤空气的设备是空气过滤器。
常用净化设备：
送风过滤单元FFU：
高效过滤风口：
静压箱下方带有风量调节钮，可在下方直接调节风量。
过滤器的密封处理：
高效过滤器的安装密封是空气净化的关键,也是长期以来的一个难点.过滤器安装后的捡漏是最难通过的一项检验,许多洁净室的不成功就是因为密封没做好.即使洁净度达标,其捡漏也未必达标。
这在其他洁净室可能不是大问题，但在制药行业的生物洁净室泄漏就意味着生菌，所以密封对生物洁净室来说是关键中的关键。
目前常用的密封方式有：
负压密封：效果最好。
FFU是其典型代表。
机械压紧：效果一般。
高效送风口采用较多。
液槽密封：效果很好，但施工难度较大。
往往因施工影响其密封效果。
空调通风系统—空气处理单元：
空气处理单元—空调负荷计算：
根据风量与室内负荷用焓湿图计算空调制冷量、加热量、加湿量。
管道阻力计算：
通过管道阻力、过滤器阻力、设备阻力之和确定风机压力。
风机选型：
空气处理单元设计选型注意事项：
空调通风系统—通风管道：
通风管道：
净化风管的制作安装：
采用优质镀锌钢板，现场安装，制作车间封闭无尘；
加工前，镀锌板用中性洗涤剂清洗，擦净、干燥后使用；
风管不得有横向拼接缝，尽量减少纵向拼接缝，加工镀锌钢板风管避免损坏镀锌层；
风管合口后需用塑料布封住两端，码放在清洁防护棚或车间内，安装时运入现场后再拆封口，风管安装前再次清扫干净后进行安装；
风管加工制作根据设计施工图纸要求及现场实测尺寸，绘制加工草图后逐个系统加工制作安装。
