信越有机硅混炼胶的基本特性
有机硅混炼胶(HTV)的特性(1)
有机硅混炼胶由有机硅生胶和高纯度二氧化硅为主要成分的填料根据配方混炼而成的橡胶弹性体，它必须和硫化剂均匀混合后在高温下才能硫化成型，所以也被称为有机硅高温胶。
它兼具无机和有机两方面的性质，以电力、电气、电子、机械、汽车、食品设备、家庭用品、休闲用品等行业有着广泛的应用。
HTV的特性原理
【键能大】
【分子之间的作用力小、螺旋形结构能量大】
硅橡胶的分子构造以硅氧键(Si-O)为主结构，其键能为106.0Kcal/mol，而一般合成橡胶的主链碳键(C-C)的键能只有84.9Kcal/mol，要破坏硅氧键(Si-O)所需要的外部影响力(热、光、电)要更大，所以硅橡胶的结构更稳定。
因此它是所有橡胶弹性体中最耐高温的，同时带来良好的电气绝缘性、耐候性和化学稳定性。
由于有机硅(聚二甲基硅氧烷)是螺旋形结构，分子间的作用力非常小，所以具有弹性丰富、伸缩性大、耐寒性能优异的特点。
另外，由于位于螺旋形结构外侧的甲基能够自由旋转，所以有机硅又有许多独特的表面特性，防水性、脱模性。
耐热性耐候性
与合成橡胶相比较，硅橡胶具有非常优异的耐热性，在150℃的环境下，硅橡胶的特性几乎不发生变化，能够进行半永久性地使用。
即使是在200℃的环境下，硅橡胶也能够连续使用10,000个小时以上。
另外，硅橡胶能够在350℃的环境下短时间使用。
由于硅橡胶具备如此优异的耐热性，所以硅橡胶作为用于耐高温的橡胶零部件材料．得到广泛的应用。
硅橡胶具备非常优异的耐候特性。
在因电晕放电而产生臭氧的环境中，一般的合成橡胶特性会迅速下降，但硅橡胶几乎不会受到由电晕放电而产生臭氧的环境影响。
另外，即使是长期曝露在紫外线和风雨的恶劣环境当中，其物理特性也几乎
不会发生变化。
在150℃～250℃的环境下，氯丁二烯橡胶的特性迅速下
降．并出现变色。
但是，即使是在250℃的环境下，硅橡
胶的特性几乎没有发生变化。
各种橡胶长期室外曝露实验的结果1/5
有机硅混炼胶(HTV)的特性(2)
耐低温
电气绝缘性
硅橡胶具备非常优异的耐低温特性。
一般的合成橡胶的脆化温度是-20℃～-30℃，而一般的硅橡胶的脆化温度是-60℃～-70℃，即使是在合成橡胶发生脆化的环境温度下，硅橡胶也能够保持其弹力特性。
超耐低温的特种硅橡胶甚至能够承受-100℃以下的超低温。
在广阔的温度范围以及频率领域内，硅橡胶具有非常优异的电气绝缘特性(1～100TΩ·m)，能够保持稳定的电气特性。
即使是被浸泡在水中，硅橡胶的电气绝缘性能也不会下降。
值得一提的是，对于高电压下的电晕放电或电弧，硅橡胶表现出极好的阻抗性，作为耐高电压、超高电压的绝缘材料，得到了广泛的应用。
硅橡胶和合成橡胶的低温性能比较硅橡胶与合成橡胶在不同温度下的体积电阻率变化比较抗电弧抗电晕
2/5
有机硅混炼胶(HTV)的特性(3)
耐油性
在合成橡胶中，常温环境下，丁腈橡胶(NBR)和氯丁橡胶(CR)的耐油性非常好。
但在100℃以上的高温环境下，由于硅橡胶的热稳定性好，其耐油性超过了丁腈橡胶(NBR)和氯丁橡胶(CR)。
在高温下，硅橡胶与氟橡胶相比，其耐油性还是略逊一筹。
所以，根据产品的应用情况和性价比，合理地选择硅橡胶、氟硅胶还是合成橡胶是非常重要的。
各种橡胶在不同液体中浸泡的体积变化比较(浸泡168小时)
普通甲基乙烯基硅橡胶的耐油性 各种橡胶的耐油性适用温度范围解释：苯胺点是苯胺能够在各种油中均匀溶解的最低温度。
苯胺点越低．表明油的膨润性越大。
3/5
有机硅混炼胶(HTV)的特性(4)
耐溶剂 耐化学品性
硅橡胶具有优异的耐溶剂性以及耐化学品性。
几乎完全不会被苯胺、酒精等极性有机化合物、弱酸、弱碱等物质侵蚀、膨润，所造成的体积变化也仅仅停留在10％～15％的范围内。
虽然．在苯、甲苯、汽油等无极性有机化合物当中，硅橡胶会出现膨润现象，但是和一般的合成橡胶不同的是，硅橡胶不会出现材质的分解和溶解，一旦除去溶剂，硅橡胶将恢复到原来的状态。
另一方面，由于硅橡胶会遭受高浓度的强酸、强碱侵蚀，所以，必须注意把硅橡胶保存在不与这些化学物质发生接触的地方。
一般情况下，溶剂类化学物品对硅橡胶所产生的影响包括橡胶的膨润、软化、强度下降等等，不同种类的溶剂对有机硅橡胶的影响也不一样。
所以，根据产品的应用情况和性价比，合理地选择硅橡胶是非常重要的。
各种普通甲基乙烯基硅橡胶在不同化学品中浸泡的物理特性变化(25℃，浸泡168小时)
氟硅橡胶具有特别优异的耐溶
剂性。
硅橡胶也显示出良好的耐溶剂
性。
氟橡胶的耐溶剂性也不错。
溶剂的溶解度参数(SP值)和各种橡胶的膨润度的关系
4/5
有机硅混炼胶(HTV
)的特性(5)
耐压缩永久变形
在加热条件下发生压缩变形的橡胶密封圈所用的橡胶材料中，形状恢复的好坏是特别重要的。
硅橡胶的压缩永久变形在-60℃～+250℃的温度范围内是稳定的。
虽然普通合成橡胶在接近室温的环境中压缩永久变形的程度比较小。
但随着温度的变化，合成橡胶的压缩永久变形将明显增大。
通常，有机硅橡胶需要进行二次硫化处理。
特别是在制造有低压压缩永久变形需要的成形品时，推荐进行二次硫化处理，另外还必须选择最适宜的硫化剂。
各种温度条件下的压缩永久变形 (试验条件：在各种温度条件下放置22小时)
解释：潜移是在施加一定的负荷时所产生的变化。
一般情
况下，潜移和温度同时增大。
越是硫化结构坚固的、具备
优异热稳定性的橡胶，在高温环境中的潜移值就表现出越
小的趋势。
和合成橡胶以及具备非常优异的热稳定性的氟橡胶相比，
硅橡胶的潜移几乎完全没有变化。
各种橡胶的潜移性(温度条件：100℃)
抗弯曲疲劳
通常，硅橡胶在耐弯曲疲劳等动态压力方面，并不比合成
橡胶具备更好的强度。
采取各种措施消除了这些缺点而开
发出的硅橡胶，以往的产品相比则具有8～10倍优异的耐
弯曲疲劳性。
这些产品在许多领域中得到了广泛的应用。
比如电脑键盘、遥控器键盘等。
5/5。
混炼硅橡胶用的生胶

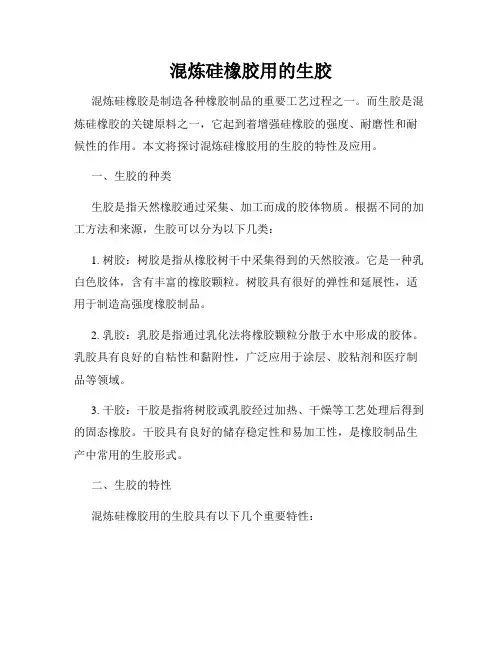

混炼硅橡胶用的生胶混炼硅橡胶是制造各种橡胶制品的重要工艺过程之一。
而生胶是混炼硅橡胶的关键原料之一，它起到着增强硅橡胶的强度、耐磨性和耐候性的作用。
本文将探讨混炼硅橡胶用的生胶的特性及应用。
一、生胶的种类生胶是指天然橡胶通过采集、加工而成的胶体物质。
根据不同的加工方法和来源，生胶可以分为以下几类：1. 树胶：树胶是指从橡胶树干中采集得到的天然胶液。
它是一种乳白色胶体，含有丰富的橡胶颗粒。
树胶具有很好的弹性和延展性，适用于制造高强度橡胶制品。
2. 乳胶：乳胶是指通过乳化法将橡胶颗粒分散于水中形成的胶体。
乳胶具有良好的自粘性和黏附性，广泛应用于涂层、胶粘剂和医疗制品等领域。
3. 干胶：干胶是指将树胶或乳胶经过加热、干燥等工艺处理后得到的固态橡胶。
干胶具有良好的储存稳定性和易加工性，是橡胶制品生产中常用的生胶形式。
二、生胶的特性混炼硅橡胶用的生胶具有以下几个重要特性：1. 高弹性：生胶中含有丰富的橡胶颗粒，这使得混炼硅橡胶具有良好的弹性。
在应力作用下，橡胶能够迅速恢复原状，从而增强橡胶制品的拉伸和回弹性能。
2. 耐磨性：生胶中的橡胶颗粒形状规则且具有较高硬度，这赋予了混炼硅橡胶出色的耐磨性能。
硅橡胶制品在使用中不易磨损，能够长时间保持良好的外观和功能。
3. 耐候性：生胶中的橡胶颗粒含有丰富的天然橡胶成分，这赋予了混炼硅橡胶优异的耐候性。
它能够在恶劣的环境条件下长时间保持其物理和化学性能，不易老化和变质。
三、生胶的应用混炼硅橡胶用的生胶广泛应用于各个领域的橡胶制品中。
下面列举几个常见的应用：1. 轮胎：生胶是制造轮胎的重要原材料之一。
混炼硅橡胶用的生胶能够增加轮胎的抓地力和耐磨性，提高行驶安全性和寿命。
2. 密封件：生胶中的橡胶颗粒具有良好的黏附性，适用于制造密封件。
混炼硅橡胶制成的密封件能够有效防止水、气体和粉尘的渗透，保护设备和构件的正常运行。
3. 橡胶管：生胶中的橡胶颗粒具有良好的延展性，适用于制造橡胶管。
超耐热HTV X-30-3888U cn

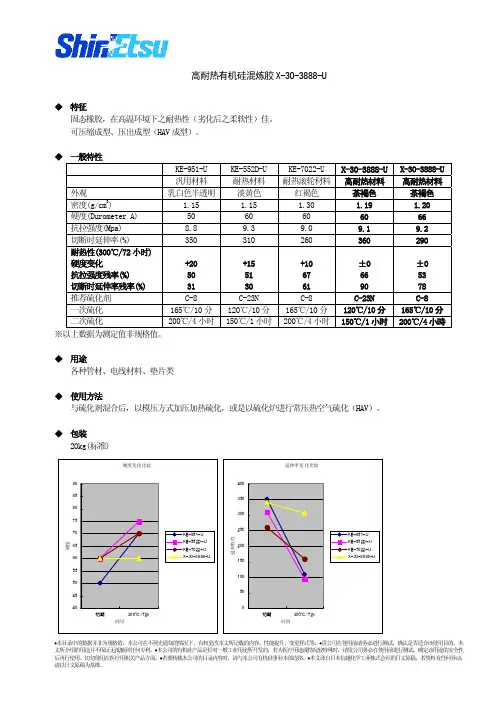

高耐热有机硅混炼胶X-30-3888-U◆ 特征固态橡胶，在高温环境下之耐热性（劣化后之柔软性）佳。
可压缩成型、压出成型（HAV成型）。
◆ 一般特性KE-951-U KE-552D-U KE-7022-U X-30-3888-U X-30-3888-U汎用材料 耐热材料 耐热滚轮材料高耐热材料高耐热材料 外观 乳白色半透明淡黄色 红褐色 茶褐色茶褐色 密度(g/cm3) 1.15 1.15 1.30 1.19 1.20硬度(Durometer A) 50 60 60 6066抗拉强度(Mpa) 8.8 9.3 9.0 9.1 9.2 切断时延伸率(%) 350 310 260 360 290 耐热性(300℃/72小时)硬度变化抗拉强度残率(%)切断时延伸率残率(%) +205031+155130+106761±06690±05378推荐硫化剂 C-8 C-23N C-8 C-23N C-8一次硫化 165℃/10分 120℃/10分 165℃/10分 120℃/10分165℃/10分二次硫化 200℃/4小时150℃/1小时200℃/4小时150℃/1小时200℃/4小時※以上数据为测定值非规格值。
◆ 用途各种管材、电线材料、垫片类◆ 使用方法与硫化剂混合后，以模压方式加压加热硫化，或是以硫化炉进行常压热空气硫化（HAV）。
◆ 包装20kg(标准)•本目录中的数据并非为规格值。
本公司在不预先通知的情况下，有权更改本文所记载的内容、性能提升、变更样式等。
•贵公司在使用前请务必进行测试，确认是否适合该使用目的。
本文所介绍的用途并不保证无抵触到任何专利。
•本公司的有机硅产品是针对一般工业用途所开发的，若为医疗用途或情况较特殊时，请贵公司务必在使用前进行测试，确定该用途的安全性后再行使用。
切勿使用在医疗用相关产品方面。
•若要转载本公司的目录内容时，请与本公司有机硅事业本部连络。
•本文译自日本信越化学工业株式会社的日文原稿，若资料有任何异动，请以日文原稿为基准。
信越有机硅混炼胶的基本特性
信越有机硅混炼胶的基本特性有机硅混炼胶(HTV)的特性(1)有机硅混炼胶由有机硅生胶和高纯度二氧化硅为主要成分的填料根据配方混炼而成的橡胶弹性体，它必须和硫化剂均匀混合后在高温下才能硫化成型，所以也被称为有机硅高温胶。
它兼具无机和有机两方面的性质，以电力、电气、电子、机械、汽车、食品设备、家庭用品、休闲用品等行业有着广泛的应用。
HTV的特性原理【键能大】【分子之间的作用力小、螺旋形结构能量大】硅橡胶的分子构造以硅氧键(Si-O)为主结构，其键能为106.0Kcal/mol，而一般合成橡胶的主链碳键(C-C)的键能只有84.9Kcal/mol，要破坏硅氧键(Si-O)所需要的外部影响力(热、光、电)要更大，所以硅橡胶的结构更稳定。
因此它是所有橡胶弹性体中最耐高温的，同时带来良好的电气绝缘性、耐候性和化学稳定性。
由于有机硅(聚二甲基硅氧烷)是螺旋形结构，分子间的作用力非常小，所以具有弹性丰富、伸缩性大、耐寒性能优异的特点。
另外，由于位于螺旋形结构外侧的甲基能够自由旋转，所以有机硅又有许多独特的表面特性，防水性、脱模性。
耐热性耐候性与合成橡胶相比较，硅橡胶具有非常优异的耐热性，在150℃的环境下，硅橡胶的特性几乎不发生变化，能够进行半永久性地使用。
即使是在200℃的环境下，硅橡胶也能够连续使用10,000个小时以上。
另外，硅橡胶能够在350℃的环境下短时间使用。
由于硅橡胶具备如此优异的耐热性，所以硅橡胶作为用于耐高温的橡胶零部件材料．得到广泛的应用。
硅橡胶具备非常优异的耐候特性。
在因电晕放电而产生臭氧的环境中，一般的合成橡胶特性会迅速下降，但硅橡胶几乎不会受到由电晕放电而产生臭氧的环境影响。
另外，即使是长期曝露在紫外线和风雨的恶劣环境当中，其物理特性也几乎不会发生变化。
在150℃～250℃的环境下，氯丁二烯橡胶的特性迅速下降．并出现变色。
但是，即使是在250℃的环境下，硅橡胶的特性几乎没有发生变化。
各种橡胶长期室外曝露实验的结果1/5有机硅混炼胶(HTV)的特性(2)耐低温电气绝缘性硅橡胶具备非常优异的耐低温特性。
有机硅灌封胶的作用及特性培训资料
有机硅灌封胶的作用
及特性
有机硅灌封胶的作用及特性
电子产品在制造完成之后，往往需要再进行一道灌封工艺，使其与外界隔绝，以此提高电子产品的抗震能力、防水性能，防止电子元器件受到自然环境的侵蚀，延长电子产品的使用寿命。
目前用于灌注在电子元器件内的灌封材料多种多样，使用较多主要还是：聚氨酯材质、环氧树脂材质和有机硅材质。
其中使用最多的还有有机硅材质的灌封胶，因各种优良的特性而被广泛应用。
有机硅的特性
（1）拥有优秀的耐高低温能力，固化后的有机硅灌封胶，即使承受-60℃～200℃之间的冷热冲击，依然能保持弹性。
（2）固化时不吸热、不放热，固化后不收缩，不会对电子元器件产生任何影响，并且粘接性能好。
（3）具有优秀的电气性能和绝缘能力、对材质无任何腐蚀性
（4）导热性能强，有效提高电子产品的散热能力
（5）可室温固化，也可加温固化，操作方便
有机硅电子灌封胶广泛应用于各类电子元器件上，有效提高电子产品的散热性能、防尘能力、抗冲击能力和安全系数，所以广受客户的青睐。
固态硅胶成型及工艺知识
Printing印刷
正常丝印偏位0.2mm
套印偏位按0.25-0.3mm
2.移印工艺：字体正常宽度建议大于0.1mm；字 体间的距离建议大于0.1mm；字体高度建议大于 0.5mm; 缺陷：偏位/掉油墨 3.涂油工艺：主要是产品凹字里面需要有油墨的， 不能丝印和移印，根据实际情况看是否可以涂油， 缺陷：涂油因是手工，细节效果不好；
固态硅胶成型和工艺基础知识
硅胶基础知识
■硅橡胶 分子的主链为－Ｓi－Ｏ－无机结构，侧链为有机基团 的高分子弹性体.
■硅橡胶主要供应商
进口：德国瓦克/美国道康宁/美国迈图/日本信越；
国产：新安天玉/新东方/中山聚合/正安等；
硅胶基础知识
■硅橡胶分子结构
硅胶基础知识
■硅橡胶分类
硅胶基础知识
■硅橡胶原材料加工方法
硅胶产品检测参数及仪器
■检测仪器
硅胶产品环保要求
硅胶产品生产工艺流程
硅胶产品生产工艺流程
制模工艺
1.EDM产品表面工艺：普通镜面火花机纹VDI 21#，类似普通喷砂纹路；纹路太细或太粗， 模具生产清理时无法喷砂，模面效果不一致；
2.EDM字体工艺：字体粗细和字体之间间隙正 常不能小于0.2mm；左图字体0.15mm，模具 字体反复放电，整体效果不好；
3.字体模具剖光：字体剖光后会有损角现象， 立体感变差；字体宽度建议不小于0.3mm； 4.模具蚀纹/晒字：按照客户要求晒不同纹路， 主要是转角不好贴菲林处，容易变形，导致模 具报废，风险很大；晒字字体宽度不小于 0.1mm,字体间距不小于0.15mm； 5.模具电镀：为了产品表面特殊保护，如字体 剖光，蚀纹和生产方便脱模和洗模；产品表面 亮哑有变化；
硅胶成型工艺基础知识
信越化学工业硅橡胶
顶模
液体橡胶注入
开模
底模
塑料片 t=2mm
试验片(撕裂强度)
牵引力
牵引力
液体橡胶 厚=2mm 面积 2.5cm2
ShinEtsu Chemical R&D
27
对 PA的粘结
PA66 PA6 PPA Cr : Nyron66 : Nyron6 : Polyphthalamide : Cr Plating
X-34-1625A/B
（165℃×1min）
120
Shear strength (MPa)
6
Shear strength (MPa)
5 4 3 2 1 0 PA66 PA6 PPA Cr
100 80 60 40 20 0
CF (%)
CF (%)
ShinEtsu Chemical R&D
28
对各种塑料片的粘结
在有机硅橡胶产品当中有的产品甚至能够承受100以下的极低温度如ke136yushinetsuchemicalrd15有机硅橡胶的特性耐化学溶剂油性shinetsuchemicalrd16有机硅橡胶的特性永久压缩形变22小时后的温度与永久压缩形变的关系有机硅橡胶的压缩永久变形在60250的广泛温度范围内是稳定的shinetsuchemicalrd17耐热性耐寒性电气绝缘性电线内部配线电热器线等家电高压帽低永久压缩变形商用机器按键材料oa胶辊耐油性汽车油封各种管子材料等结构用垫圈安全性耐蒸汽性食品用饮料管子休闲用游泳眼镜shinetsuchemicalrd18信越化学工业株式会社shinetsuchemicalrd19lims材料组成部分sidesiliconeoilfiller添加剂铂金硫化剂sidesiliconeoilfiller添加剂架桥剂抑制剂shinetsuchemicalrd20shinetsuchemicalrd21shinetsuchemicalrd22shinetsuchemicalrd23shinetsuchemicalrd24lsr成型实例shinetsuchemicalrd25液态硅橡胶选择性粘结材料所谓选择性粘结材料是一种不会粘附在金属成型模具上而在短时间内能够与热可塑性树脂粘结的材料
信越离型剂
信越离型剂
信越离型剂是一种广泛应用于精密模具和电子制造领域的脱模剂。
它具有优异的离型性能和防粘性能，能够有效地保护模具和防止产品粘连。
信越离型剂的化学成分包括硅油、非离子表面活性剂和有机硅树脂等，具有耐高温、抗氧化、耐腐蚀等优点。
使用信越离型剂可以显著提高生产效率和质量，降低生产成本。
此外，信越离型剂还具有安全、环保、易于操作等优点，是现代制造业不可或缺的重要助剂之一。
信越离型剂是一种高性能的脱模剂，适用于各种塑料、橡胶和金属制品的脱模。
它的离型性能和防粘性能都非常出色，可以有效地保护模具并防止产品粘连。
这种离型剂的化学成分包括硅油、非离子表面活性剂和有机硅树脂等，因此它具有耐高温、抗氧化、耐腐蚀等优点。
使用信越离型剂可以显著提高生产效率和质量，同时降低生产成本。
信越离型剂适用于各种模具材料，包括金属、塑料和橡胶等。
它可以用于注塑、压铸、挤出、成型等制造工艺中，为精密模具提供可靠的脱模效果。
此外，信越离型剂还可以用于电子制造领域，为电子元件提供保护，防止粘连和氧化。
除了优异的离型性能和防粘性能外，信越离型剂还具有安全、环保、易于操作等优点。
它不会对人体健康和环境造成危害，符合国际环保法规的要求。
此外，信越离型剂的使用方法非常简单，只需在生
产前将离型剂涂布在模具表面即可，操作方便快捷。
总之，信越离型剂是一种高性能、安全、环保、易于操作的脱模剂，广泛应用于精密模具和电子制造领域。
它是现代制造业不可或缺的重要助剂之一，为提高生产效率和质量、降低生产成本提供了可靠的保障。
有机硅知识--混炼胶
有机硅知识——混炼胶
1.硅橡胶
2.混炼胶的组成
混炼硅橡胶是由生胶，填料，结构控制剂及硫化剂等组分组成。
但为适应特殊要求，提供性能各异的混炼胶，还需要加入各种添加剂，包括增量填料，增塑剂，内脱模剂，硫化剂，硫化促进剂，防焦烧剂，耐热添加剂，颜料，发泡剂等。
（1）填料
（2）结构控制剂
混炼胶在存放过程中将慢慢变硬，可塑性降低，并组建丧失成型加工的性能，为了控制生胶分子与填料之间的相互作用，延长胶料的存储期，一种方法就是加入结构控制剂。
（3）硫化剂
过氧化物硫化剂1.高活性型：双二四 2.低活性型：双二五
加成型混炼胶 A B 胶铂金催化剂＋交联剂
3.混炼胶的用途
硅橡胶的主要用途是各种硫化制品：
模压制品：胶板，垫圈，皮碗，活门，薄膜，电插头，胶辊，加热片，导电按键
挤出制品：胶管，胶绳，型材，电线电缆外皮，胶条。
信越有机硅
在丙烯酸，UV油墨，UV涂料作改性剂用
以下产品在UV油墨，UV涂料中，只有在添加量到达0.1%—1%时，在固化成膜时，有机硅的各种特性才能体现出来。
特点
信越有机硅不仅在丙烯酸树脂构架中适用，在需要考虑平衡兼容性的产品中也同样适用。
用途
赋予丙烯酸，丙烯酸氨脂等各种UV固化形油墨，涂料下列各项机能。
防污性耐擦性
疏水性优秀的耐水性
爽滑性能够降低表面摩擦系数
脱模性防止和橡胶，膜的粘着
挠性防止破裂
一般特性
官能团产品名粘度折射率官能团当量主要特点
丙烯酸X-22-2445 55 1.408 1600 溶剂型油墨，涂料适用X-22-2457 200 1.409 1600 对丙烯酸的反应性
X-22-2458 500 1.426 470
KF2005 500 1.414 930
X-22-1602 300 1.430 1200 少量溶剂，无溶剂油墨，涂料
适用，对注重兼容性类的丙烯
酸的反应性
羟基X-22-4272 300 1.430 1100 和树脂良好的兼容性X-22-6266 420 1.433 1150 也可作为含聚醚基的溶解剂
KF-353 400 1.450 1000 使用
（以上数值非规格值）
使用本产品前请贵公司事先进行测试，以便确认是否适合使用目的。
此外这里介绍的用途并不保证不与任何专利抵触。
本公司的有机硅产品主要用于一般工业使用，如需医用或者其他特殊方面使用，请贵公司事先对该用途产品的安全性进行测试，以便确认该用途产品是否适用。
禁止添加在医疗产品中使用。
硅橡胶应用
ShinEtsu Chemical R&D32. 500系列n 代表品名KE571-US等，属于气相法硅橡胶，具有良好的稳定的物理性能，良好的挤出性能和高透明性。
n 用途：目前来讲此产品亦属于通用型硅橡胶，一般用作挤出硅胶线、硅胶管等，食品级密封圈、衬垫等；n 硫化体系：一般采用C-23（双2,4），挤出成型；采用C-8（双25），模压成型；n 同行业比较：由于几种进口硅胶性价比相当，竞争比较激烈，在此产品中信越品优势在于产品质量更稳定，尤其是透明性较其他厂家更好，供货周期相对较短；3.其他II.液体注射成形用硅橡胶（LIMS）6 ShinEtsu Chemical R&DShinEtsu Chemical R&D 7二、有机硅在汽车零部件领域的应用I.耐油用1. 耐汽油用2. 耐机油用1. 耐汽油氟硅橡胶耐汽油用氟硅橡胶物性表2. 耐机油硅橡胶耐机油硅橡胶物性表ShinEtsu Chemical R&D12II. 耐电压用1. 火花塞用护套2. 发动机电缆1. 火花塞用护套火花塞用硅橡胶物性14 ShinEtsu Chemical R&D2. 发动机电缆ShinEtsu Chemical R&D16点火线用500系列硅橡胶物性III. 疏水用18 ShinEtsu Chemical R&D1. 析油性固体混炼胶19ShinEtsu Chemical R&D202. 析油性液体硅橡胶3. 析油性液体硅橡胶(低分子硅氧烷减少型)IV. 涡轮增压软管用n使用要求1). 耐高温2). 高强度，耐弯曲疲劳性3). 耐油性4). 多种材料复合使用22 ShinEtsu Chemical R&D23 ShinEtsu Chemical R&D24 ShinEtsu Chemical R&D涡轮增压管用硅橡胶（外层用硅橡胶）ShinEtsu Chemical R&D涡轮增压管用硅橡胶（内层用氟硅橡胶）26 ShinEtsu Chemical R&D2829 ShinEtsu Chemical R&DOA胶辊用硅橡胶物性30 ShinEtsu Chemical R&D2. 工业胶辊工业胶辊一般指烫金胶辊，或者称作耐热转印胶辊ShinEtsu Chemical R&D工业胶辊用硅橡胶物性32 ShinEtsu Chemical R&D34 ShinEtsu Chemical R&D液体硅橡胶物性资料35 ShinEtsu Chemical R&D固体硅橡胶物性资料五、硅橡胶在电线电缆中的应用n硅橡胶在电线电缆行业中的应用主要包含以下四个等级：37 ShinEtsu Chemical R&D六、抗静电有机硅混炼橡胶n抗静电有机硅混炼橡胶除具有一般的有机硅橡胶的特征外，还赋予了抗静电的功用，并且具有之前缺乏的耐热性n优点1). 具有过去技术上很难实现的优异的耐热性能2). 具有静电防止效果3). 基本物性和一般有机硅橡胶相同38 ShinEtsu Chemical R&DShinEtsu Chemical R&D39抗静电硅胶的半衰期利用静电观察装置，对橡胶片以6kV 的电晕放电，使之带电，测定耐电压达到一半的时间。
