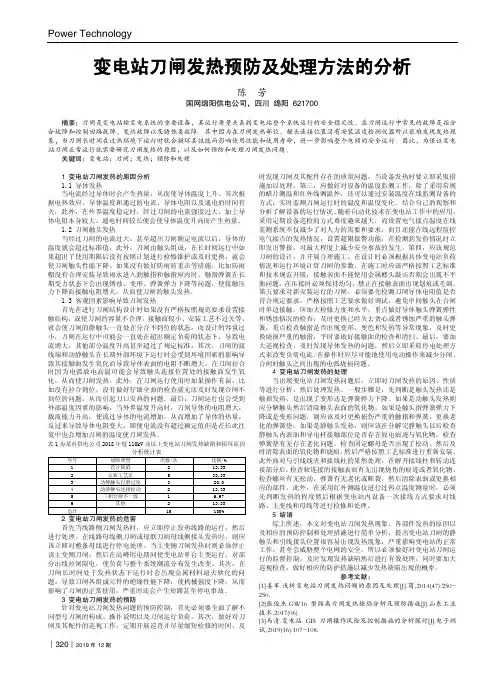

变电站刀闸发热预防及处理方法的分析
Power Technology︱320︱2019年12期变电站刀闸发热预防及处理方法的分析陈 芳国网绵阳供电公司，四川 绵阳 621700摘要：刀闸是变电站输变电系统的重要设备，其运行质量关系到变电站整个系统运行的安全稳定性。
在刀闸运行中常见的故障是拒分合故障和控制回路故障、发热故障以及锈蚀类故障。
其中因为在刀闸发热部位、触头连接位置没有安装温度检测仪器所以很难发现发热现象，当刀闸长时间在过热环境下运行时就会损坏其性能而影响使用性能和使用寿命，进一步影响整个电网的安全运行。
因此，为保证变电站刀闸正常运行就需要研究刀闸发热的原因，以及如何预防和处理刀闸发热问题。
关键词：变电站；刀闸；发热；预防和处理1 变电站刀闸发热的原因分析 1.1 导体发热 当电流经过导体时会产生热量，从而使导体温度上升。
其次根据电热效应，导体温度和通过的电流、导体电阻以及通电的时间有关；此外，在外界温度稳定时，经过刀闸的电流强度过大，加上导体电阻本身较大、通电时间较长便会使导体温度升高而产生热量。
1.2 刀闸触头发热 当经过刀闸的电流过大，甚至超出刀闸额定电流以后，导体的温度就会超过标准值。
此外，刀闸由触头组成，在长时间运行中如果超出了使用期限后没有按照计划进行检修维护或及时更换，就会使刀闸触头性能下降。
如果没有做好防雨防重击等措施，比如防雨帽没有合理安装导致雨水进入到触指和触指座内时，触指弹簧在长期受力状态下会出现锈蚀、变形、弹簧弹力下降等问题，使接触压力下降而接触电阻增大，从而使刀闸的触头发热。
1.3 客观因素影响导致刀闸发热 首先在进行刀闸结构设计时如果没有严格按照规范要求设置接触结构，或使刀闸的容量不合理，接触面较小、安装工艺不过关等，就会使刀闸的静触头一直处在分合不到位的状态。
而设计的容量过小，刀闸在运行中可能会一直处在超出额定负荷的状态下，导致电流增大，其他部分温度升高甚至超过了规定标准。
其次，刀闸的接线端和动静触头在长期外部环境下运行时会受到环境因素的影响导致其接触面发生氧化而导致导体表面的电阻不断增大。
变电所常见故障和处理方法
• •
3.2馈电线隑离开关触头损坏 3.2.1轻微损坏，但触头能够接触密贴的，应想办法使 触头接触，临时运行。 • 3.2.2损坏后丌能接触的，应立卲用短连线短接 （短 连线变电所自制，长期不抢修料放在一起。尺寸：长 2m，配4个并钩线夹在上面）。 • 3.3 馈线隑离开关在引线处烧断 • 应及时向调度汇报事故概况，经调度同意后，在做 好安全措斲的前提下，用同型号（或载流量相同）的 寻线和并沟线夹将引线接好，并尽快送电。等有停电 时再更换整个引线。
• 2.在“就地位”操作110Kv电动隑 离开关拒动的处理 • 2.1、若控制回路小保险熔断。更 换同型号保险后，再次合闸（分 闸）。 • 2.2、若控制回路小保险未熔断， 在隑离开关机极箱内迚行“就地” 操作。 • 2.3、若“就地”操作丌成功，用 操作把手迚行操作。
• 3. 110Kv SF6 断路器拒动的处理 • 3.1、若控制回路小保险熔断。更换同型号 保险后，再次合闸（分闸）。 • 3.2、如果备用开关丌能投运，则应断开所 有控制电源，手动碰击合（分）圈铁心,迚 行合（分）闸.
• 4.110Kv SF6 断路器丌能储能如何 处理？ • 4.1、在机极箱内挄下储能控制继 电器，迚行储能。 • 4.2、如果电机丌转，则应将手动 或电动连锁开关打至手动储能位， 用储能与用手柄手动储能。
• 5、110kv SF6 断路器气体泄漏低亍觃定值时，如何处理？ • SF6 断路器气体泄漏低亍觃定值后： • 5.1、当发出“气体压力过低警告” 先字牌时，监规设备运 行并及时向调度报告。 • 5.2、当发出“气体压力过低闭锁” 先字牌时，及时向调度 报告。值班人员采取下列斱法迚行处理： • 5.2.1、设备处亍热备状态：则应退出热备，禁止合闸（自 动闭锁分闸），尽快由检修人员检修补气。 • 5.2.2、设备处亍运行状态：值班人员立卲申请倒主变，用 隑离开关将断路器及主变撤除运行。

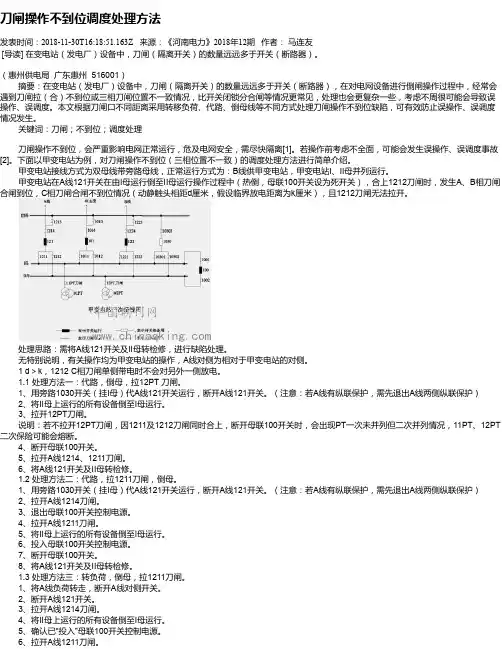

刀闸操作不到位调度处理方法
刀闸操作不到位调度处理方法发表时间：2018-11-30T16:18:51.163Z 来源：《河南电力》2018年12期作者：马连友[导读] 在变电站（发电厂）设备中，刀闸（隔离开关）的数量远远多于开关（断路器）。
（惠州供电局广东惠州 516001）摘要：在变电站（发电厂）设备中，刀闸（隔离开关）的数量远远多于开关（断路器），在对电网设备进行倒闸操作过程中，经常会遇到刀闸拉（合）不到位或三相刀闸位置不一致情况，比开关闭锁分合闸等情况更常见，处理也会更复杂一些，考虑不周很可能会导致误操作、误调度。
本文根据刀闸口不同距离采用转移负荷、代路、倒母线等不同方式处理刀闸操作不到位缺陷，可有效防止误操作、误调度情况发生。
关键词：刀闸；不到位；调度处理刀闸操作不到位，会严重影响电网正常运行，危及电网安全，需尽快隔离[1]。
若操作前考虑不全面，可能会发生误操作、误调度事故[2]。
下面以甲变电站为例，对刀闸操作不到位（三相位置不一致）的调度处理方法进行简单介绍。
甲变电站接线方式为双母线带旁路母线，正常运行方式为：B线供甲变电站，甲变电站I、II母并列运行。
甲变电站在A线121开关在由I母运行倒至II母运行操作过程中（热倒，母联100开关设为死开关），合上1212刀闸时，发生A、B相刀闸合闸到位，C相刀闸合闸不到位情况（动静触头相距d厘米，假设临界放电距离为k厘米），且1212刀闸无法拉开。
处理思路：需将A线121开关及II母转检修，进行缺陷处理。
无特别说明，有关操作均为甲变电站的操作，A线对侧为相对于甲变电站的对侧。
1 d＞k，1212 C相刀闸单侧带电时不会对另外一侧放电。
1.1 处理方法一：代路，倒母，拉12PT 刀闸。
1、用旁路1030开关（挂I母）代A线121开关运行，断开A线121开关。
（注意：若A线有纵联保护，需先退出A线两侧纵联保护）2、将II母上运行的所有设备倒至I母运行。
3、拉开12PT刀闸。
说明：若不拉开12PT刀闸，因1211及1212刀闸同时合上，断开母联100开关时，会出现PT一次未并列但二次并列情况，11PT、12PT 二次保险可能会熔断。
倒闸操作中存在的问题及解决对策
一、变电站倒闸操作存在的问题及对策1.重合闸是否退出问题及对策。
调度部门一般是因限电错峰或改变运行方式才需要下达开关停运的倒闸操作指令通常不涉及线路或变电站内部工作，因此不要求退出重合闸。
但是，运行人员在进行倒闸操作时，往往会先将自动重合闸退出，然后再停运开关。
可是等到开关再次投运时，由于调度指令中没有关于自动重合闸的内容，就造成自动重合闸没有投运。
可以说，这种现象较为普遍。
该问题是由于运行人员在进行倒闸操作时，只考虑了开头，却忘了结尾，从而给后续的操作留下了安全隐患。
在电力系统中，严禁电气设备不带保护运行。
在特殊条件下，即使电气设备的后备保护已经投人运行，其主保护的退出也必须经过调度部门和主管部门的批准，且退出时间不能过长，一般为几分钟。
虽然如此，对于这几分钟也不能轻视，因为事故往往就会在主保护退出的这段时间里发生。
同样，对于开关的停运和投运，即使在这段时间里不进行任何操作，变电站的出线上也有可能发生故障或事故。
因此，在自动重合闸没有退出的情况下进行送电，如果线路出现故障将开关跳闸，自动重合闸就会动作将开关再次合上；而对于线路的永久性短路接地故障开关又将再次跳闸，使得开关跳闸次数增加一次。
同时，如果自动重合闸充电过快，还有可能造成开关连跳，带来更为严重的影响。
针对重合闸是否退出的问题，建议调度部门在下达开关停运操作指令时，将自动重合闸退出写人指令，从而避免因上述问题造成开关有多次跳闸的可能，从而减少电气设备的损坏。
2.母线PT的投退问题及对策。
在变电站倒闸操作中，对于母线PT的退运操作比较随意，一般有4种情况：①断开母线上全部出线后再断开PT；②先断开PT再断开出线；③先断开部分母线出线，再断开PT，最后将剩下的出线都断开；④当未断开母线出线仅剩最后一条时，断开PT，然后再将最后一条出线断开。
当母线由运行状态转为检修状态时，若采取第1种方式来退运PT，则在断开最后一条母线出线时，母线PT中的非线性电抗将与母线出线开关的并联电容器产生串联振荡，此时电网若再发生扰动，就极有可能引起铁磁谐振，而产生的谐振过电压会施加到PT上，再加上流过的大电流，断开将导致三相弧光短路；若采取第2或第3种方式，断开后，那些还没有断开的母线出线保护将失去电压信号，从而导致这些未断开出线在较长时间内无保护运行。
变电站刀闸发热的预防及处理方法
侵蚀 ， 接触面氧化使导体表面 电阻增加 ； 或者是在刀 闸拉合 过程
中由于 电弧放电高温使触头 连接处接触面氧化 。
的发 热》 规定 ， 镀银或镀镍 （ 包括镀厚 银及镶银片 ） 头在空气 中 触
工作 的最 高允许温度为 １５℃， ０ 该刀 闸明显 处于过热状态 。 于 属
量 约为 ３ Ｓ ～ ０ｍＳ ， 土厚度按 ３ ８ｒ／ ６ ／ 铺 ｎｈ ｈ ０ｃ ｍ考 虑 ， 每天可完成 夯
严重缺陷。报告相关 负责人后 ， 立即向调度 申请停运主变对该刀
闸进行了处理 ， 发现发热处镀银层已经严重氧化 。
２ 刀 闸发 热的原 因分 析
２１ 刀 闸发热的原因 ．
主要存 在拒分合 故障 、 控制 回路故障 、 发热故 障和锈蚀 故障等 。
因为一般 的刀闸发热部位触头连接处都没有装 设专门的温度检 测装 置 ， 运行人员往往较难 发现其缺陷 ， 如果一个 刀闸长期运行 在过 热状 态下将会严重损害其绝缘和使用 寿命 ，因此研究和正 确处理 刀闸发热故 障有着重要的意义。 ２ １ 年 ７月 ｌ ０１ １日２ ０时 ， 运城 ５ ０ｋ ０ Ｖ变 电站在进行设备红
理 刀 闸发 热缺 陷 的方 法 ， 出 了防 止 刀 ＾ ： 缺 陷 的措 施 。 提 热
关键 词 ： 电站 ； 闸发 热 ； 变 刀 处理 方 法 ； 防措 施 预
中图分类号 ： Ｍ６ Ｔ ３
文献标识码 ： Ａ
１ 问题 的 引 出
在 电力系统 中刀 闸是输变 电系统 中的一个重要元件 ，其运 行质量和 电力系统的安全稳定 有密切关 系。在运行过程中 ， 闸 刀
第一作 者简 介 ： 常青 ， ，９ ２年 生 ，９ ７年毕业 于太原 杨 男 １７ １９
变电运行常见故障及处理方法探究
变电运行常见故障及处理方法探究摘要：变电运行是我国电网事业的关键因素，其正常运行是我国生产生活的必要保证，如果变电运行出现故障，将对我国生活用电、商业用电和工业用电等造成损害，并蒙受极大的经济损失，文章通过分析常见的变电运行故障并提出一些处理方法，以供参考。
关键词：变电运行；故障；处理方法1 系统自身运行故障电力系统出现的故障主要是变电系统自身运行的故障，以电气设备和电气系统出现的问题为主，当电气设备出现故障时不但使电力系统受到影响，而且给用户造成很大的损失，这种故障多为局部性的。
而当电气系统出现问题时，会产生极大的破坏力，使电力系统运行失去稳定性，并且产生无法逆转的损失。
平常所见的振谐、保险丝熔断和接地线的问题都属于系统自身运行所出现的问题，当这些问题出现时，很难根据报文来确定故障产生的性质，所以及时处理尤为重要。
1.1 分、合闸的指示灯不亮分、合闸上的指示灯出现不亮的情况，表明电源还没接通，或线路出现故障不能形成完整回路等一系列情况，所以变电运行系统中的分、合闸的指示灯，即红绿灯，不但能够显示分、合闸线路的回路是否完整，同时也能反应出断路器上具体的分、合位置，对整个线路系统的状态指示起着极大的作用。
一但灯灭，必须要马上采取合理的方法处理，这里提供一种较为实用的方法。
首先，取下指示灯的灯胆，检查其是否被烧坏，哪里出现情况。
如果是灯丝被烧断，那么应该更换一只正常的灯胆即可。
有时候可能是发光二极管不亮，或者是乳管出现故障，也可以用正常的灯泡替换。
当发现换上正常灯泡仍然不亮，就可用万用表来检测灯座上是否有电压，如果有电压，说明灯座接触不好，经检查后，可换灯胆重试；如无电压，可用正表笔测试附近灯座的正极，负表笔和无灯座的电源进线接触，此时，如果有电压，证明回路完整，熔断管也正常，线路接点正确，但是正极一端电线没电流通过。
1.2 接地灯未接地处理接地灯和音响在未接地处理的时候，接地灯就会发光并发出音响信号，所以35v或者10kv母线实际未接地处理的时候，便会出现接地灯亮并发出音响信号，以警告工作人员去排查接地母线的情况。
变电所刀闸常出现的问题及解决方法
变电所刀闸常出现的问题及解决方法摘要：大庆油田电力集团供电公司星火工区变电所刀闸自投产以来至今已有近三十年，由于受当时技术局限性和多年风雨侵蚀等多方面原因使刀闸在使用过程中经常会有传动不到位、接触面过热、瓷瓶断裂等缺陷发生。
这些问题如果不能及时处理，将直接影响安全生产。
本文总结了近些年变电所刀闸经常发生的缺陷及解决方法和同行交流，以便遇到问题时能更快更好的解决问题，确保安全、稳定供电。
关键词：变电所；刀闸；接触面；瓷瓶1 刀闸在运行和操作中常出现的问题及解决方法1.1 传动问题刀闸在操作过程中其传动部件会由于锈蚀、变形等原因传动受阻，引起刀闸合闸不到位，分闸困难等问题发生，严重时会出现传动连杆、拐臂变形或断裂。
刀闸传动受阻的原因主要有如下几点：（1）转动轴承、齿轮缺油。
在检修刀闸时发现转动轴承中的润滑油非常少且已风干失效，致使转动轴承、齿轮锈蚀导致传动不灵活。
遇到这种情况应将原有风干的油脂清理掉，填充足量润滑油脂。
（2）由于安装质量或后期调整的原因导致刀闸与接地刀闸之间的闭锁相互摩擦造成传动阻力过大。
遇到这种情况应对刀闸进行重新调整，必要时对闭锁进行修整，直至传动灵活。
（3）刀闸在长期运行后出现的传动部件锈蚀而导致的传动阻力过大传动不灵活。
此时应将传动部件除锈并加润滑油。
（4）由于导电触头间油脂积灰、老化导致分、合闸时阻力过大。
检修时应将老化的导电油脂清洗干净后涂以新油脂。
1.2 导电面接触不良问题我所在对室外刀闸进行红外线成像测温时发现多起导电接触面过热缺陷，综合分析有以下几个原因：（1）紧固螺丝拧的过紧，在温度升高时铜、铝部件发生变形以至冷却后无法恢复原形导致接触面接触不良。
检修时接触面螺丝应紧固适当。
（2）由于接触面加工工艺不良致使连接后接触面出现缝隙导致接触不良。
这时应对接触面进行处理直至接触良好。
（3）刀闸触指拉簧由于长期运行出现锈蚀乏力现象，导致接触不良。
遇到这种情况应及时更换合格的拉簧，以保证接触面压紧度。
变电站刀闸故障检修与维护
变电站刀闸故障检修与维护摘要：高压开关柜是变电站内重要的配电设备，包括断路器手车、柜体以及对应的继电保护装置。
在现场倒闸操作中，会经常遇到开关柜接地刀闸活门无法按下而导致无法合上接地刀闸的缺陷，需要检修人员到现场消缺后才能进行倒闸操作，延长了操作时间，耽误了正常的检修时间，影响了检修计划的刚性执行。
鉴于此，本文介绍了变电站内开关柜接地刀闸闭锁原理，分析了接地刀闸常见的故障原因及排除方法，总结了几点减少接地刀闸故障率的方法，有利于日常运检中降低开关柜设备故障率。
关键词：变电站；刀闸故障；维护措施1接地刀闸闭锁介绍变电站内高压开关柜大部分为户内金属铠装式，高压开关柜一般由母线室、仪表保护室、断路器手车室和电缆室组成，每一单元均与接地排可靠连接。
柜内配置主要有断路器、电流互感器、电压互感器、避雷器、保护测控装置、接地刀闸和高压带电显示装置。
变电站高压开关柜“五防”要求：当断路器手车在检修(试验)位置及线路无电时，接地刀闸方能合闸；当接地刀闸合闸之后，柜体的后柜门和断路器室门才能被打开。
为了满足五防要求中的防止误合接地刀闸，对接地刀闸操作孔隔板往往设置机械闭锁和电气闭锁。
2变电站刀闸故障检修2.1刀闸发热故障2.1.1刀闸发热的原因（1）设计结构或容量不合理。
如JYN2—10—31D型手车开关隔离插头采用点接触结构，接触面较小；安装工艺不达标，刀闸动静触头长期分合不到位；某些刀闸设计容量偏小，长期运行在额定负荷或过负荷状态下，电流过大，其各部分温升超过了规定的温升标准。
（2）刀闸接线端与动静触头在大气中长期裸露运行，受环境侵蚀，接触面氧化使导体表面电阻增加；或者是在刀闸拉合过程中由于电弧放电高温使触头连接处接触面氧化。
（3）在刀闸分合闸过程中受机械闭合力冲击，因机械磨损造成触头变形与脱落等；或者刀闸与导线连接处长期受风力摆动，造成连接处螺丝松动，使接触电阻增大。
刀闸发热缺陷性质分一般、严重、危急3个等级，遇有刀闸发热缺陷时，其处理步骤为：（1）由变电站运行人员用红外测温仪测量过热点的温度，并判断其发热程度，然后汇报调度，根据站内设备一次接线方式，将相应线路、主变或母线转至检修状态，等待检修人员处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所刀闸常出现的问题及解决方法
发表时间：2016-12-15T14:34:33.767Z 来源：《电力设备》2016年第19期作者：郑玉玲
[导读] 大庆油田电力集团供电公司星火工区变电所刀闸自投产以来至今已有近三十年。
（大庆油田电力集团供电公司星火工区黑龙江大庆市 163000）
摘要：大庆油田电力集团供电公司星火工区变电所刀闸自投产以来至今已有近三十年，由于受当时技术局限性和多年风雨侵蚀等多方面原因使刀闸在使用过程中经常会有传动不到位、接触面过热、瓷瓶断裂等缺陷发生。
这些问题如果不能及时处理，将直接影响安全生产。
本文总结了近些年变电所刀闸经常发生的缺陷及解决方法和同行交流，以便遇到问题时能更快更好的解决问题，确保安全、稳定供电。
关键词：变电所；刀闸；接触面；瓷瓶
1 刀闸在运行和操作中常出现的问题及解决方法
1.1 传动问题
刀闸在操作过程中其传动部件会由于锈蚀、变形等原因传动受阻，引起刀闸合闸不到位，分闸困难等问题发生，严重时会出现传动连杆、拐臂变形或断裂。
刀闸传动受阻的原因主要有如下几点：
（1）转动轴承、齿轮缺油。
在检修刀闸时发现转动轴承中的润滑油非常少且已风干失效，致使转动轴承、齿轮锈蚀导致传动不灵活。
遇到这种情况应将原有风干的油脂清理掉，填充足量润滑油脂。
（2）由于安装质量或后期调整的原因导致刀闸与接地刀闸之间的闭锁相互摩擦造成传动阻力过大。
遇到这种情况应对刀闸进行重新调整，必要时对闭锁进行修整，直至传动灵活。
（3）刀闸在长期运行后出现的传动部件锈蚀而导致的传动阻力过大传动不灵活。
此时应将传动部件除锈并加润滑油。
（4）由于导电触头间油脂积灰、老化导致分、合闸时阻力过大。
检修时应将老化的导电油脂清洗干净后涂以新油脂。
1.2 导电面接触不良问题
我所在对室外刀闸进行红外线成像测温时发现多起导电接触面过热缺陷，综合分析有以下几个原因：
（1）紧固螺丝拧的过紧，在温度升高时铜、铝部件发生变形以至冷却后无法恢复原形导致接触面接触不良。
检修时接触面螺丝应紧固适当。
（2）由于接触面加工工艺不良致使连接后接触面出现缝隙导致接触不良。
这时应对接触面进行处理直至接触良好。
（3）刀闸触指拉簧由于长期运行出现锈蚀乏力现象，导致接触不良。
遇到这种情况应及时更换合格的拉簧，以保证接触面压紧度。
（4）接触面长期积灰产生的接触不良现象，严格按检修周期对刀闸进行检修，对接触面进行处理。
1.3 锈蚀问题
我所刀闸因运行已近三十年，部分部件已出现锈蚀现象影响刀闸正常运行。
（1）刀闸的钢构件、紧固螺丝出现锈蚀，此情况会导致刀闸强度下降导电接触面压紧度不够等缺陷发生，此时应对锈蚀部件进行除锈、防锈处理，必要时更换锈蚀严重的部件。
（2）刀闸轴销、轴承出现锈蚀现象，对轴销、轴承处理后涂润滑油，如有条件可将轴销更换为不锈钢材质。
（3）刀闸的导电面由于渗入酸性雨水导致接触面出现电化反应而出现氧化层致使接触面过热，此时应对接触面进行处理至接触电阻合格并涂以中性凡士林油再进行连接。
1.4 瓷瓶断裂问题
近年来，刀闸的支柱瓷瓶在操作时发生断裂的现象频有发生，其中GW6、GW7型居多。
（1）由于传动部件、触头接触面阻力都很大，从而导致最终应力都集中在转动瓷瓶根部，致使瓷瓶根部无法承受转动应力而出现断裂现象。
要针对阻力原因逐项处理，以保证瓷瓶根部所受应力降至最低。
（2）制造工艺存在问题。
瓷件和法兰的水泥浇铸不良，有细微的间隙和空洞，或浇铸深度过浅，在刀闸操作时，使缺陷处受力不均匀，在长期运行中造成绝缘支柱在法兰处断裂的缺陷。
检修时加强对瓷件和法兰的水泥浇铸处进行检查，及时更换不合格瓷瓶，我厂正逐步将220KV一期刀闸瓷瓶更换为大扭距瓷瓶。
（3）瓷件和法兰的水泥浇铸处未进行防水处理。
冬季降水后出现急冻天气时使渗入水泥浇铸中的水分结冰膨胀冻坏浇铸处瓷件。
应对未涂防水胶的部位进行补涂。
（4）瓷瓶与基座固定螺栓拧入深度太浅，导致长期操作螺栓脱落，瓷瓶与基座脱离，应将短螺栓更换为长螺栓。
2 结束语
刀闸故障引发的事故，会造成设备损坏甚至大面积停电的事故，我们必须对此加以足够的重视，加强日常巡视，掌握设备运行状况，发现故障尽快查明原因并排除隐患，保障电网安全可靠运行。
