全厂电气一次系统图运行方式讲解(火电)
2.停电拉闸操作： 断路器（开关）——负荷侧隔离（刀 闸）——电源侧隔离开关开关（刀闸）
四·倒闸操作的基本要求
1.停电拉闸操作应按照断路器（开关）－负荷侧隔离刀开关（刀闸）－电源侧隔离开关 （刀闸）的顺序依次进行，送电合闸操作应与上述相反的顺序进行。禁止带负荷拉合 隔离开关（刀闸）。
2.开始操作前，应先在模拟图（或微机防误装置、微机监控装置）上进行核对性模拟预演， 无误后，再进行操作。操作前应先对系统方式、设备名称、编号和位置，操作中应认 真执行监护复诵制度（单人操作时也应高声唱票），宜全过程录音。操作过程中应按 操作票填写的顺序逐项操作。每操作完一步，应检查无误后做一个“√”记号，全部操作 完毕后进行复查。
2.特殊情况下:发电机停运，发电机出口开关310断开，厂外 变电站通过清昂线开关302向我厂10kv母线供电、10kv母 线通过320/330开关向厂变供电，经过厂变低压侧开关给 400v母线供电，供厂用负荷
3.10kv母线检修情况下：厂变高压侧320、330及低压侧开关 均已断开，小车及手车拉至试验位置，应急电源柴油发电 机接入400v母线，供检修专用
3.监护操作时，操作人在操作过程中不准有任何未经监护人同意的操作行为。 4.操作中发生疑问时，应立即停止操作并向发令人报告。待发令人再行许可后，方可进行
操作。不准擅自更改操作票，不准随意解除闭锁装置。 5.电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备
机械位置指示、带电显示装置、 仪表及各种遥测、 遥信等信号的变化来判断。判断时， 应有两个以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到 位。以上检查项目应填写在操作票中作为检查项。 6.用绝缘棒拉合隔离开关（刀闸）、高压熔断器或经传动机构拉合断路器（开关）和隔离 开关（刀闸），均应戴绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，还 应穿绝缘靴 。接地网电阻不符合要求的，晴天也应穿绝缘靴。 7.雷电时，一般不进行倒闸操作，禁止在就地进行倒闸操作。 8.单人操作时不得进行登高或登杆操作。 9.在发生人身触电事故时，可以不经许可，即行断开有关设备的电源，但事后应立即报告 调度（或设备运行管理单位）和上级部门。
4.清昂线需短时间停电情况下：断开清昂线开关302，发电 机通过开关 310接在10kv母线上供电、通过320/330开关 向厂变供电，经过厂变低压侧开关给400v母线供电，恢复 送电时通过清昂线同期开关302接入系统
三·电气倒闸操作基本原则
1.送电合闸操作： 电源侧隔离开关（刀闸）——负荷侧隔离 开关（刀闸）——断路器（开关）
一·某某电气一次系统图讲解
见附件：某某电气一次系统图讲解 某某电气一次系统图讲解
二·系统正常/特殊运行方式讲解
1.我厂10KV母线为单母线，正常情况下:发电机出线通过出 口同期开关 310接在10kv母线上，通过清昂线开关302输 往厂外变电站、通过320/330开关向厂变供电，经过厂变 低压侧开关给400v母线供电
四·倒闸操作的基本要求
1.停电拉闸操作应按照断路器（开关）－负荷侧隔离刀开关（刀闸）－电源侧隔离开关 （刀闸）的顺序依次进行，送电合闸操作应与上述相反的顺序进行。禁止带负荷拉合 隔离开关（刀闸）。
2.开始操作前，应先在模拟图（或微机防误装置、微机监控装置）上进行核对性模拟预演， 无误后，再进行操作。操作前应先对系统方式、设备名称、编号和位置，操作中应认 真执行监护复诵制度（单人操作时也应高声唱票），宜全过程录音。操作过程中应按 操作票填写的顺序逐项操作。每操作完一步，应检查无误后做一个“√”记号，全部操作 完毕后进行复查。
2.特殊情况下:发电机停运，发电机出口开关310断开，厂外 变电站通过清昂线开关302向我厂10kv母线供电、10kv母 线通过320/330开关向厂变供电，经过厂变低压侧开关给 400v母线供电，供厂用负荷
3.10kv母线检修情况下：厂变高压侧320、330及低压侧开关 均已断开，小车及手车拉至试验位置，应急电源柴油发电 机接入400v母线，供检修专用
3.监护操作时，操作人在操作过程中不准有任何未经监护人同意的操作行为。 4.操作中发生疑问时，应立即停止操作并向发令人报告。待发令人再行许可后，方可进行
操作。不准擅自更改操作票，不准随意解除闭锁装置。 5.电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备
机械位置指示、带电显示装置、 仪表及各种遥测、 遥信等信号的变化来判断。判断时， 应有两个以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到 位。以上检查项目应填写在操作票中作为检查项。 6.用绝缘棒拉合隔离开关（刀闸）、高压熔断器或经传动机构拉合断路器（开关）和隔离 开关（刀闸），均应戴绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，还 应穿绝缘靴 。接地网电阻不符合要求的，晴天也应穿绝缘靴。 7.雷电时，一般不进行倒闸操作，禁止在就地进行倒闸操作。 8.单人操作时不得进行登高或登杆操作。 9.在发生人身触电事故时，可以不经许可，即行断开有关设备的电源，但事后应立即报告 调度（或设备运行管理单位）和上级部门。
4.清昂线需短时间停电情况下：断开清昂线开关302，发电 机通过开关 310接在10kv母线上供电、通过320/330开关 向厂变供电，经过厂变低压侧开关给400v母线供电，恢复 送电时通过清昂线同期开关302接入系统
三·电气倒闸操作基本原则
1.送电合闸操作： 电源侧隔离开关（刀闸）——负荷侧隔离 开关（刀闸）——断路器（开关）
一·某某电气一次系统图讲解
见附件：某某电气一次系统图讲解 某某电气一次系统图讲解
二·系统正常/特殊运行方式讲解
1.我厂10KV母线为单母线，正常情况下:发电机出线通过出 口同期开关 310接在10kv母线上，通过清昂线开关302输 往厂外变电站、通过320/330开关向厂变供电，经过厂变 低压侧开关给400v母线供电
合集下载
电气一次主接线图讲解和分析[可修改版ppt]
![电气一次主接线图讲解和分析[可修改版ppt]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/3e5b0225a8956bec0875e30c.webp)
电气一次主接线图 讲解和分析
电气主接线的基本要求
电力系统主接线图 电气主接线的基本形式
电气主接线图的读图方法及实例
对一次主接线的要求
对主接线的基本要求就是：安全、可靠、经济、方 便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关的
正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越 高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
（2）调度不方便。电源只能并列运行，不能分列运行。 并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分
段
单
母
线
接
段
线
电Hale Waihona Puke 1电源2图2-2分段单母线接线
为了克服不分段单母线的一些缺点，我们可以用 断路器将母线分段，可根据电源数目和功率分段。分 段断路器两侧应装有隔离开关，供该断路器检修用。
如果正常工作时分段断路器QFd是断开的，当一段 母线出现故障时，连在该母线上的出线会全部停电，非 故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生故 障时，连接在该分段母线上的所有回路都要停止工作， 但不会形成全部停电，而是部分长期停电。 （2）检修任一段电源或出线的断路器时，该回路必须 长期停电。
电气主接线的基本要求
电力系统主接线图 电气主接线的基本形式
电气主接线图的读图方法及实例
对一次主接线的要求
对主接线的基本要求就是：安全、可靠、经济、方 便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关的
正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越 高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
（2）调度不方便。电源只能并列运行，不能分列运行。 并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分
段
单
母
线
接
段
线
电Hale Waihona Puke 1电源2图2-2分段单母线接线
为了克服不分段单母线的一些缺点，我们可以用 断路器将母线分段，可根据电源数目和功率分段。分 段断路器两侧应装有隔离开关，供该断路器检修用。
如果正常工作时分段断路器QFd是断开的，当一段 母线出现故障时，连在该母线上的出线会全部停电，非 故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生故 障时，连接在该分段母线上的所有回路都要停止工作， 但不会形成全部停电，而是部分长期停电。 （2）检修任一段电源或出线的断路器时，该回路必须 长期停电。
电气一次系统及设备电气主接线和厂用电接线课件
某大型企业的电气设备选择与校验案例
总结词
设备选择合理、校验严格
详细描述
该大型企业根据实际需要，选择了合适的电气设备，如 电动机、变压器、电缆等。在设备选择过程中，充分考 虑了设备的性能参数、工作环境、维护成本等因素。同 时，对所选设备进行了严格的校验和测试，确保设备能 够满足实际需求，保证供电系统的正常运行。
详细描述：单母线接线扩建方便，只需在母线上增加设备即可，无需改变原有接 线方式。
单母线接线
总结词：操作简单
详细描述：单母线接线的操作相对简单，易于维护和管理。
双母线接线
总结词
高可靠性、灵活性好
详细描述
双母线接线采用两路母线，具有高可 靠性和良好的灵活性，适用于大型发 电厂和重要变电所。
双母线接线
热备用
厂用电系统处于带电状态，部分 设备已连接，需启动其他设备时
需手动操作。
事故备用
在设备故障或异常情况下，厂用 电系统自动或手动切换到备用电 源，确保设备正常运行和供电不
中断。
01
电气设备选择与校 验
电气设备选择的原则与条件
1. 适应性原则
选择的电气设备应适应所处系统的运行 方式和运行条件，满足系统的各项技术 要求。
定义
电气一次系统是指直接用于产生 、传输和分配电能的电气设备及 其所属电路组成的系统。
组成
主要包括发电机、变压器、电动 机、断路器、隔离开关、母线等 设备和相应电路。
电气一次系统的重要性
保障电力系统的安全稳定运行
电气一次系统是电力系统的基础，其正常运行对于保障整个电力系统的安全稳 定运行至关重要。
详细描述：单元接线适用范围有限，只适用于具有一台 发电机组的发电厂。
380V一次系统及运行方式介绍

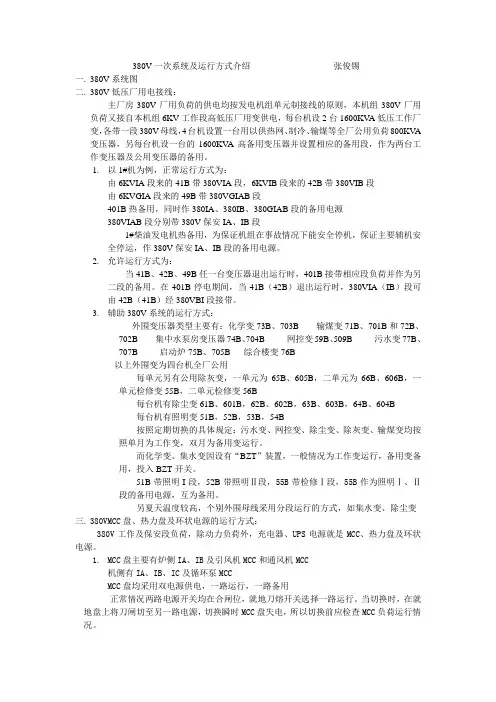

380V一次系统及运行方式介绍张俊锡一.380V系统图二.380V低压厂用电接线：主厂房380V厂用负荷的供电均按发电机组单元制接线的原则，本机组380V厂用负荷又接自本机组6KV工作段高低压厂用变供电，每台机设2台1600KV A低压工作厂变，各带一段380V母线，4台机设置一台用以供热网、制冷、输煤等全厂公用负荷800KVA 变压器，另每台机设一台的1600KV A高备用变压器并设置相应的备用段，作为两台工作变压器及公用变压器的备用。
1.以1#机为例，正常运行方式为：由6KVIA段来的41B带380VIA段，6KVIB段来的42B带380VIB段由6KVGIA段来的49B带380VGIAB段401B热备用，同时作380IA、380IB、380GIAB段的备用电源380VIAB段分别带380V保安IA、IB段1#柴油发电机热备用，为保证机组在事故情况下能安全停机，保证主要辅机安全停运，作380V保安IA、IB段的备用电源。
2.允许运行方式为：当41B、42B、49B任一台变压器退出运行时，401B接带相应段负荷并作为另二段的备用。
在401B停电期间，当41B（42B）退出运行时，380VIA（IB）段可由42B（41B）经380VBI段接带。
3.辅助380V系统的运行方式：外围变压器类型主要有：化学变73B、703B 输煤变71B、701B和72B、702B 集中水泵房变压器74B、704B 网控变59B、509B 污水变77B、707B 启动炉75B、705B 综合楼变76B以上外围变为四台机全厂公用每单元另有公用除灰变，一单元为65B、605B，二单元为66B、606B，一单元检修变55B，二单元检修变56B每台机有除尘变61B、601B，62B、602B，63B、603B，64B、604B每台机有照明变51B，52B，53B，54B按照定期切换的具体规定：污水变、网控变、除尘变、除灰变、输煤变均按照单月为工作变，双月为备用变运行。
一次系统图
简化版一次系统图
9
简化版一次系统图
2 1
3
十一万，先主后支加开关。 热北热屯加母联，一开二闸记心间。 四机七抗五主变，对应关系往下看。 二对二四一对一，五对五六三三七。 六千环保分两类，煤粉三五流六七。 备用A段与B段，BC两路可相连。 A段对应一二三，出口前有备60. B段对应五六七，理顺道理心自明。
Part 02
一次系统的作用
5
一次系统
作用——停送电、倒厂用电的技术支撑
一次系统是供电系统的主体，是用 电负荷的载体，高电压或大电流是 一次系统的主要特点。熟悉本工作 范围内的一次系统，是保证供电系 统安全经济稳定运行的基础。
Part 03
标准一次系统图
7
标准化一次系统图
一次系统图
8
Part 04
6KV部分
化水共计一二三，对口上接六千段； 输煤六千连一二，循环连接六千二； 0号备连一二三，还有化二和循环； 六千三有二号备，连接三百八五段； 环保一共分三类，煤粉流化热水炉； 煤粉流化本段传，热水炉从六七出。
380V部分
11
北郊热电有限公司
2020
带你认识一次系统
THANK YOU
张晓凤
2020
电仪车间
北郊热电有限公司
第一讲 带你认识一次系统
张晓凤
CONTENT
01 一次系统的概念 02 一次系统的作用 03 标准一次系统图 04 简化一次系统图
2
Part 01
一次系统的概念
3
一次系统
概念
一次系统是指由发电机、送电 线路、变压器、断路器等发电、 输电、变电、配电等设备组成 的系统。
9
简化版一次系统图
2 1
3
十一万，先主后支加开关。 热北热屯加母联，一开二闸记心间。 四机七抗五主变，对应关系往下看。 二对二四一对一，五对五六三三七。 六千环保分两类，煤粉三五流六七。 备用A段与B段，BC两路可相连。 A段对应一二三，出口前有备60. B段对应五六七，理顺道理心自明。
Part 02
一次系统的作用
5
一次系统
作用——停送电、倒厂用电的技术支撑
一次系统是供电系统的主体，是用 电负荷的载体，高电压或大电流是 一次系统的主要特点。熟悉本工作 范围内的一次系统，是保证供电系 统安全经济稳定运行的基础。
Part 03
标准一次系统图
7
标准化一次系统图
一次系统图
8
Part 04
6KV部分
化水共计一二三，对口上接六千段； 输煤六千连一二，循环连接六千二； 0号备连一二三，还有化二和循环； 六千三有二号备，连接三百八五段； 环保一共分三类，煤粉流化热水炉； 煤粉流化本段传，热水炉从六七出。
380V部分
11
北郊热电有限公司
2020
带你认识一次系统
THANK YOU
张晓凤
2020
电仪车间
北郊热电有限公司
第一讲 带你认识一次系统
张晓凤
CONTENT
01 一次系统的概念 02 一次系统的作用 03 标准一次系统图 04 简化一次系统图
2
Part 01
一次系统的概念
3
一次系统
概念
一次系统是指由发电机、送电 线路、变压器、断路器等发电、 输电、变电、配电等设备组成 的系统。
火电厂各系统流程图05(主系统)
子系统三：电气系统
总结词
电气系统负责将汽轮机的机械能转换为电能，供给厂用电和向外输送。
详细描述
电气系统包括发电机、变压器、配电装置等设备。汽轮机的机械能通过发电机转化为电能，经过变压 器升压或降压后向外输送或供给厂用电。
子系统四：控制系统
总结词
控制系统负责对火电厂的各个子系统进 行监测、控制和调节，确保机组安全、 经济地运行。
VS
详细描述
控制系统包括各种传感器、控制器和执行 器等设备。传感器监测各子系统的运行参 数（如温度、压力、流量等），控制器根 据监测数据进行控制和调节，执行器则根 据控制指令调节各子系统的运行状态。控 制系统还具备故障诊断和安全保护功能， 确保机组在异常情况下能够安全停机。
04
主系统运行与维护
主系统的启动与关闭操作
绘制规范
在绘制流程图时，应遵循统一的规范，如符号的规格、线条的粗细、文字的字体和字号等。此外，流程图的布局 和层次结构应清晰明了，便于阅读和理解。
流程图的解读步骤与技巧
解读步骤
在解读流程图时，应先了解整个系统的工艺流程和设备布置，然后重点关注各个设备的 操作原理、工艺参数和控制逻辑。对于复杂的系统，可以按照功能区域或工艺流程分段
主系统的故障诊断与处理
01
对处理过程进行记录和分析，总结经验教训，提高故障处 理效率；
02
对重大故障进行预案制定，确保在紧急情况下能够迅速应 对。
03
$item3_c{文字是您思想的提炼，为了最终呈现发布的良 好效果，请尽量言简意赅的阐述观点；根据需要可酌情增 减文字，4行*25字}
04
$item4_c{文字是您思想的提炼，为了最终呈现发布的良 好效果，请尽量言简意赅的阐述观点；根据需要可酌情增 减文字，4行*25字}
1电气一次系统图介绍PPT课件
修母线时，电源和出线可继续工作，不会中断对用户供电。一条母线检修可将母线上所有负荷 倒到另一条母线上，此种操作称为倒母线。具体步骤如下：首先检查母联开关合闸良好，双母线并联 运行良好，然后拉开母线开关操作直流（或按厂家规定执行，有的设备母联有防误闭锁，也可不停电， 这里拉开母联操作直流的目的是为了防止倒母线时，母联开关跳闸，非同期），然后依次接通所有回 路工作的母线隔离开关，依次断开检修母线侧的负荷隔离开关，最后合上母联的操作直流，断开母联 开关及其两侧的隔离开关，则检修母线即可检修。由操作过程可见，任一回路均未停止工作。
电气主接线的概念与基本要求
电气主接线的概念与基本要求
电气主接线的选择正确与否对电力系统的安全、经 济运行，对电力系统的稳定和调度的灵活性，以及 对发电厂的电气设备选择，配电装置的布置，继电 保护及控制方式的拟定等都有重大的影响。在选择 电气主接线时，应注意发电厂在电力系统中的地位、 进出线回路数、电压等级、设备特点及负荷性质等 条件，并应满足下列基本要求。
电气主接线的概念与基本要求
一、运行的可靠性 发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先给予满足。因为电
能的发、送、用必须在同一时刻进行，所以电力系统中任何一个环节故障，都将影响到整体。事 故停电不仅是电力部门的损失，更严重的是会造成国民经济各部门的损失。此外，一些部门的停 电还会造成人员伤亡。重要发电厂发生事故时，在严重情况下可能会导致全系统性事故。
2、检修任一母线隔离开关时，只需断开这一回路。刀闸检修与母线检修一样，与上相同，也需倒母线， 停掉一条母线。
3、一条母线故障时，所有回路能迅速恢复工作。如一条母线发生短路故障时，各电源回路的断路器便 自动跳闸。此时，断开各出线回路的断路器和故障母线侧的隔离开关，接通各回路非故障母线侧的隔离 开关，接通各电源和出线回路的断路器，这样各回路便迅速在非故障用母线上恢复工作。
电气主接线的概念与基本要求
电气主接线的概念与基本要求
电气主接线的选择正确与否对电力系统的安全、经 济运行，对电力系统的稳定和调度的灵活性，以及 对发电厂的电气设备选择，配电装置的布置，继电 保护及控制方式的拟定等都有重大的影响。在选择 电气主接线时，应注意发电厂在电力系统中的地位、 进出线回路数、电压等级、设备特点及负荷性质等 条件，并应满足下列基本要求。
电气主接线的概念与基本要求
一、运行的可靠性 发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先给予满足。因为电
能的发、送、用必须在同一时刻进行，所以电力系统中任何一个环节故障，都将影响到整体。事 故停电不仅是电力部门的损失，更严重的是会造成国民经济各部门的损失。此外，一些部门的停 电还会造成人员伤亡。重要发电厂发生事故时，在严重情况下可能会导致全系统性事故。
2、检修任一母线隔离开关时，只需断开这一回路。刀闸检修与母线检修一样，与上相同，也需倒母线， 停掉一条母线。
3、一条母线故障时，所有回路能迅速恢复工作。如一条母线发生短路故障时，各电源回路的断路器便 自动跳闸。此时，断开各出线回路的断路器和故障母线侧的隔离开关，接通各回路非故障母线侧的隔离 开关，接通各电源和出线回路的断路器，这样各回路便迅速在非故障用母线上恢复工作。
发电厂电气一次系统简单介绍课件
详细描述
发电机的基本工作原理是法拉第的电磁感应定律，当磁 场和导线发生相对运动时，就会在导线中产生电流。在 发电机中，转子上有励磁绕组，通入直流励磁电流后产 生磁场，而这个磁场会随着转子的旋转而旋转。定子上 有三相绕组，当转子磁场旋转时，定子绕组中就会产生 三相交流电动势。发电机的结构通常包括定子和转子两 大部分，定子主要由铁心和绕组组成，而转子则由铁心 、励磁绕组和转动部分组成。
资源紧张的地区。
变压器相关设备介绍
01
02
03
断路器
用于切断或接通电路，当 变压器发生故障时，断路 器能够迅速切断电流，保 护设备和系统安全。
隔离开关
用于隔离电路，在检修或 更换设备时，能够保证工 作人员的安全。
电流互感器
用于将高压电路的电流变 换为低压电路的电流，以 便于测量和保护装置的使 用。
断。
安全性
应充分考虑设备和系统的安全性， 采取多重安全措施，确保工作人员 和设备安全，预防电气事故的发生 。
经济性
在满足可靠性和安全性要求的前提 下，应尽量优化电气一次系统的设 计，降低建设成本和运行维护成本 ，提高经济效益。
03
发电机及其相关设备
发电机的工作原理与结构
总结词
发电机是发电厂中的核心设备，其工作原理基于电磁 感应定律，通过磁场和导线的相对运动产生电流。发 电机的结构通常包括定子和转子两大部分。
发电机的主要类型与特点
总结词
发电机有多种类型，如隐极式和凸极式发电机，同步 发电机和异步发电机等。不同类型的发电机具有不同 的特点和应用场景。
详细描述
隐极式发电机转子做成隐极式的，没有凸出的磁极， 构造简单，运行可靠，但相应转速较低。而凸极式发 电机的转子上有明显凸出的磁极，相应转速较高，适 用于需要较高转速的场合。同步发电机和异步发电机 的主要区别在于对无功功率的处理方式不同。同步发 电机需要励磁系统来建立磁场，发出的电需要经过变 压器升压后接入电网，而异步发电机无需励磁系统， 直接接入电网。
1电气一次系统图介绍
发电机、变压器、母线、开关电器、测量电器、保护
电器、输电线路等有关电气设备，按工作顺序排列， 详细表示电气设备的组成和连接关系的单线接线图， 称为电气主接线图。下表为电气设备在电气主接线图 中的代表符号。
电气主接线的概念与基本要求
电气主接线的概念与基本要求
电气主接线的选择正确与否对电力系统的安全、经
电气一次系统图介绍
制作人：武永利
保定华仿科技有限公司
主要内容
一、电气主接线的概念与基本要求 二、电气主接线的基本接线形式 三、本次培训所用机组电气接线介绍
一、电气主接线的概念与基本要求
发电厂电气主接线是由多种电气设备通过连接线，按 其功能要求组成的接受和分配电能的电路，也称一次 接线或电气主系统。用规定的设备文字和图形符号将
其从母线上断开。例如，当检修断路器QF时，可先断开QF，再拉开其两侧的隔
离开关QS2和QS1。以保证被检修的断路器与电源可靠地隔离。然后，在QF两侧 挂上接地线，以保证检修人员的安全。
电气主接线的基本接线形式
单母线的优点是简单、清晰、设备少、投资小、运行操作方便且有利于扩建。隔离开关仅在 检修电气设备时作隔离电源之用，不再是倒闸操作的电器。从而可避免因用隔离开关进行大 量倒闸操作而引起的误操作事故。
三、操作应尽可能简单、方便
主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。复杂的接线不仅不便于操 作，还往往会造成人员误操作而发生事故。但接线过于简单，不但不能满足运行方式的需要，而且也会 给运行造成不便，或造成不必要的停电。
四、经济上合理
主接线在保证安全可靠，操作灵活方便的基础上，还应使投资和年运行费用最小，占地面积最少，使发 电厂尽快地发挥经济效益。
电气一次主接线图课件
作用
电气一次主接线图是电力系统的重要 组成部分，用于描述电力系统的整体 结构和运行方式，是电力系统设计、 建设和运行的重要依据。
分类与特点
分类
电气一次主接线图可以根据不同的分类标准进行分类，如按照电压等级、接线 方式、设备类型等。
特点
电气一次主接线图具有直观、简明、易懂的特点，能够清晰地展示电力系统的 整体结构和运行方式，便于电力系统的规划、设计、建设和运行管理。
电缆
用于传输电能，通常埋 设在地下或天花板中。
接线端子
用于连接导线，确保导 线的可靠连接。
连接金具
用于固定和连接导线， 确保导线的稳定性和安
全性。
标注与符号
标注
标注是电气一次主接线图的重要 组成部分，用于标识电气设备和 导线的名称、规格和参数等信息 。
符号
符号是电气一次主接线图的另一 种表达方式，用于表示电气设备 和导线的类型、功能和连接方式 等信息。
根据实际需求和运行工况，优化设备选型 ，提高设备的利用率和寿命。
冗余设计
智能化监控
考虑引入适当的冗余设计，提高系统的容 错能力和可用性。
建议引入智能化监控系统，实时监测电气 一次主接线图的运行状态，提高故障响应 速度和系统维护效率。
06
电气一次主接线图的发展趋势与展望
新技术与新设备的应用
数字化技术
制定统一的电气一次主接线图标准，规范设 计、生产和维护流程，提高互换性和兼容性 。
模块化
将电气一次主接线图划分为若干个模块，便 于组装、拆卸和维护，提高工作效率和灵活
性。
智能化与自动化的趋势
智能化
利用人工智能技术对电气一次主接线图进行智能监控、诊断和维护，提高运行效率和安全性。
电气一次主接线图是电力系统的重要 组成部分，用于描述电力系统的整体 结构和运行方式，是电力系统设计、 建设和运行的重要依据。
分类与特点
分类
电气一次主接线图可以根据不同的分类标准进行分类，如按照电压等级、接线 方式、设备类型等。
特点
电气一次主接线图具有直观、简明、易懂的特点，能够清晰地展示电力系统的 整体结构和运行方式，便于电力系统的规划、设计、建设和运行管理。
电缆
用于传输电能，通常埋 设在地下或天花板中。
接线端子
用于连接导线，确保导 线的可靠连接。
连接金具
用于固定和连接导线， 确保导线的稳定性和安
全性。
标注与符号
标注
标注是电气一次主接线图的重要 组成部分，用于标识电气设备和 导线的名称、规格和参数等信息 。
符号
符号是电气一次主接线图的另一 种表达方式，用于表示电气设备 和导线的类型、功能和连接方式 等信息。
根据实际需求和运行工况，优化设备选型 ，提高设备的利用率和寿命。
冗余设计
智能化监控
考虑引入适当的冗余设计，提高系统的容 错能力和可用性。
建议引入智能化监控系统，实时监测电气 一次主接线图的运行状态，提高故障响应 速度和系统维护效率。
06
电气一次主接线图的发展趋势与展望
新技术与新设备的应用
数字化技术
制定统一的电气一次主接线图标准，规范设 计、生产和维护流程，提高互换性和兼容性 。
模块化
将电气一次主接线图划分为若干个模块，便 于组装、拆卸和维护，提高工作效率和灵活
性。
智能化与自动化的趋势
智能化
利用人工智能技术对电气一次主接线图进行智能监控、诊断和维护，提高运行效率和安全性。
发电厂一次系统电气设备及接线方式教学课件PPT
电弧的产生对电力系统的安全运行有很大的影响： （1）首先电弧延长了电路开断的时间。电弧是导电的，在 开关分开载流电路时，触头间的电弧就延长了电流通过的 时间，这在短路时就使短路电流危害的时间延长，会对电 力系统中的设备造成更大的损坏。 （2）电弧的高温可能烧坏开关触头，烧坏电气设备及导线， 还可能引起弧光短路，甚至引起火灾和爆炸事故。 （3）强烈的弧光会严重损伤人的视力，甚至失明。
上海南桥换流站
8-97
220kV变电站(一次设备)
9-97
牧区输电线路(一次设备)
10-97
接母线变压器
11-97
高压电器设备
12-97
高压电器设备
13-97
高压电器设备
14-97
高压一次设备
15-97
高压一次设备
16-97
高压一次设备
17-97
第一节 发电厂和变配电所的主要电气设备
操 动 机 构 ： 弹簧操动机构
(按合闸所需 电磁操动机构
能量分)
永磁操动机构
交流或直流操作电源，合闸所需能量小 直流操作电源，合闸所需能量大 直流操作电源，合闸所需能量小
20-97
开关电器的电弧
电力系统中的各种开关电器（特别是断路器和熔断器）在 运行中的开断能力是标志其性能的基本指标。所谓开断能 力，就是开关设备在切断电流时的灭弧能力。通断电路时， 开关动静触头间都会不同程度地产生电弧。
良好的机械性能 发展趋势组合化（模块源自）必要的电寿命 完善的保护性能
电子化 智能化
18-97
高压开关器件 分类
作用
高压断路器 隔离开关 熔断器 负荷开关 高压开关柜
保证电力系统安全、可靠运行 方便地实现维护和检修 根据需要灵活地变更运行方式
上海南桥换流站
8-97
220kV变电站(一次设备)
9-97
牧区输电线路(一次设备)
10-97
接母线变压器
11-97
高压电器设备
12-97
高压电器设备
13-97
高压电器设备
14-97
高压一次设备
15-97
高压一次设备
16-97
高压一次设备
17-97
第一节 发电厂和变配电所的主要电气设备
操 动 机 构 ： 弹簧操动机构
(按合闸所需 电磁操动机构
能量分)
永磁操动机构
交流或直流操作电源，合闸所需能量小 直流操作电源，合闸所需能量大 直流操作电源，合闸所需能量小
20-97
开关电器的电弧
电力系统中的各种开关电器（特别是断路器和熔断器）在 运行中的开断能力是标志其性能的基本指标。所谓开断能 力，就是开关设备在切断电流时的灭弧能力。通断电路时， 开关动静触头间都会不同程度地产生电弧。
良好的机械性能 发展趋势组合化（模块源自）必要的电寿命 完善的保护性能
电子化 智能化
18-97
高压开关器件 分类
作用
高压断路器 隔离开关 熔断器 负荷开关 高压开关柜
保证电力系统安全、可靠运行 方便地实现维护和检修 根据需要灵活地变更运行方式
