轴结构设计改错例题

《专业型文档》轴改错题与总结.doc

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

轴系结构改错习题汇总

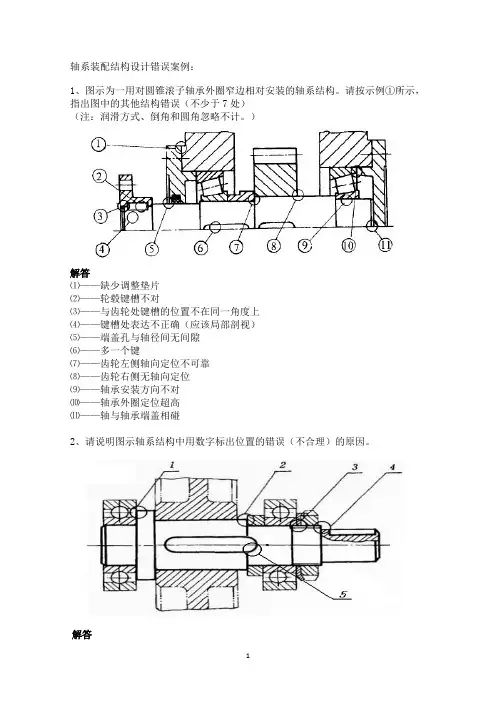

轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。

）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

轴系改错总结及例题

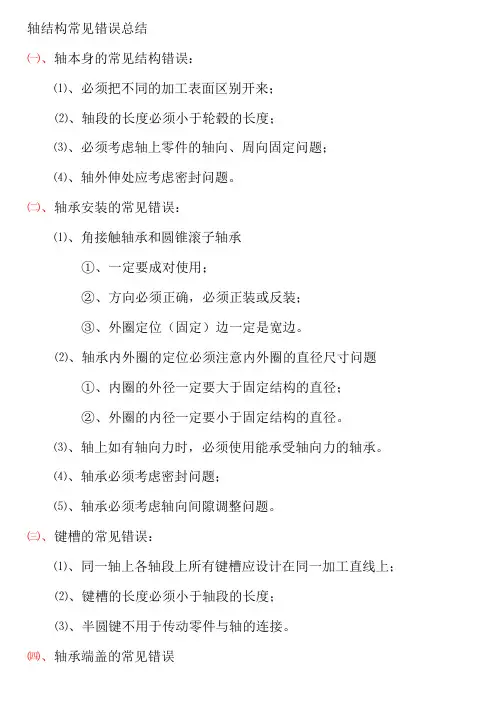

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖，且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误。

（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3.①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片 ②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位 ④——端盖轴孔处未密封⑧——齿轮没有周例4.①——联轴器左端无轴端挡圈 ②——联轴器无周向固定（缺键） ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定（缺键） ⑦——定位轴肩过高 ⑧——缺调整垫片①③② ④⑤⑥⑤⑥⑦⑦⑧①②④③⑤⑥⑧⑦⑧例5.①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6.①轴承端盖与箱体间无调整密封垫片；②推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。

各种轴结构改错题目

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

北航轴的结构设计改错——机械设计基础

北航轴的结构设计改错——机械设计基础(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计基础——轴的结构设计改错一、指出图中结构不合理之处，并改正。

1、答案：1）左端轴承处的弹性挡圈去掉。

2）右端轴承处轴肩过高，应改为低于轴承内圈。

3）齿轮右端用轴套固定，与齿轮配合的轴头长度应小短于齿轮轮毂宽度。

4）左端轴承处应有越程槽。

5）联轴器没固定，左端应改为轴肩固定。

6）右端轴承改为轴套定位。

7）与齿轮配合处的键槽过长，应短于其轮毂宽度。

8）齿轮应改为腹板式结构。

9) 将联轴器的周向固定，改为键联接。

2、答案：主要结构错误：1）与齿轮处键槽的位置不在同一母线上；2）端盖孔与轴径间无间隙；3）左轴承端盖与箱体间无调整密封垫片；4）轴套超过轴承内圈定位高度；5）三面接触，齿轮左侧轴向定位不可靠；6）键顶部与齿轮接触；7）无挡油盘；8）两轴承端盖的端面处应减少加工面。

3、答案：1）轴承内外圈剖面线方向不一致，应改为方向一致；2）左端轴承用轴肩定位，且轴肩不高于轴承内圈；3）齿轮没有轴向固定，改为左端用轴环，右端用轴套固定；4）与左端轴承配合的轴段上应有砂轮越程槽；5）联轴器没有轴向定位，应必为用轴肩定位；6）右端轴承改为加大定位和固定，且低于轴承内圈；7）与齿轮配合的轴段应有键槽；8）齿轮改为腹板式结构性9）轴的右端键槽过长，改为短于联轴器的孔的长度。

4、答案：1）左边轴肩高于轴承内圈；2）与齿轮配轴段太长，齿轮轴向未定位；3）齿轮与轴承间缺套筒；4）右边轴肩过高超过轴承内圈；5）右端盖与轴接触；6）右端盖处缺少密封圈；7）皮带轮周向定位缺键槽；；8）皮带轮孔未通。

5、答案：此轴系有以下6个方面13处错误：1）轴承类型配用不合适：左轴承为角接触轴承，角接触轴承不能单个使用；2）转动件与静止件直接接触：轴身与右端盖之间无间隙；3）轴上零件未定位、未固定：套筒未可靠的固定住齿轮；联轴器轴向未固定；联轴器周向未固定；4）工艺不合理：轴外伸端无轴肩，轴承不易装；装轴承盖箱体的加工面与非加工面没有分开；轴承与轴承座之间无调整垫片，轴承的轴向间隙无法调整；轴上的键槽过长；左轴承处轴肩过高，轴承无法拆卸；5）润滑与密封问题：轴承脂润滑而无挡油环；端盖上无密封件；6）制图投影错误箱体孔投影线未画6、答案：1）轴肩过高；2）无轴向定位；3）不能准确定位；4）套筒定位轴承不合理；5）静止件和活动件相碰。

机械设计轴系改错

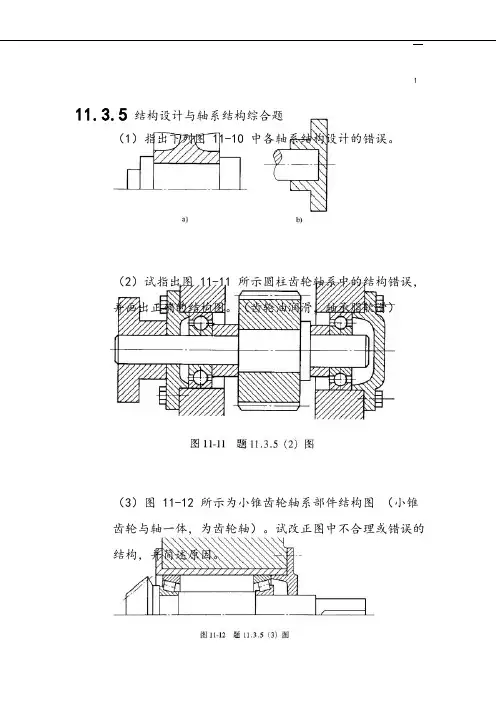

111.3.5结构设计与轴系结构综合题（1）指出下列图 11-10 中各轴系结构设计的错误。

（2）试指出图 11-11 所示圆柱齿轮轴系中的结构错误，并画出正确的结构图。

（齿轮油润滑，轴承脂软滑）（3）图 11-12 所示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，为齿轮轴）。

试改正图中不合理或错误的结构，并简述原因。

211.3.5（1）答图 12a 中轮毂两边都被轴环挡住试错误的，这样齿轮装不进去；轮毂与轴之间应有键联接，与轮毂配合段轴头长度应小于轮毂的宽度。

答图 12b 中联轴器应为通孔，与轴头间应有键联接；轴应有台阶靠住联轴器端面，试联轴器轴向定位。

（2）见答图 13。

3 （3）答（见答图 14）4Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片, 螺纹外径略小于轴承内径；Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径；Ⅲ透盖与轴之间应有间隙,且应有密封毡圈；Ⅳ两轴承内圈之间的轴径应小于轴承内径；Ⅴ两轴承外圈之间的套筒内径应小于轴承外径；形成轴承外圈定位凸肩；Ⅵ左轴承内圈左侧轴肩过高，应减至内圈高的 2/3左右；Ⅶ套杯凸缘不应在左边，应在右边；Ⅷ箱体孔的中部直径应加大，以减少精加工面；Ⅸ透盖与套杯配合段过长，透盖与右轴承外圈之间应右较大的间隙；Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片；Ⅺ轴的右端及透盖外圆外侧应有倒角。

5 13B01 指出如图 1-13-4、图 1-13-5所示齿轮系结构中标号处的错误性质，轴承用油脂润滑。

613B01答：图 1-13-4答案：1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长 1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔，且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长，套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图 1-13-5答案：1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定，如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误76. 轴承外圈线漏画7. 止口不易加工没必要8. 轴和内圈无定位台阶9. 轴段应比轮宽短 1~2mm10. 轴段应短于半联宽度，以便压紧11. 应有加工凸台于垫片12. 应加密封圈、并留间隙13. 轴环右端不应超过内圈高的 2/314. 应有加工凸台与垫片15. 端盖右端中部应下凹加工16. 座孔处应有甩油环17. 齿轮右端面无轴向定位，应加定位轴肩18. 为便于加工与安装，应做成阶梯轴13B02 如图 1-13-6所示齿轮轴系结构图，一直轴承用脂润滑，试找出图 1-13-6中设计上的错误，并加以改正。

轴改错练习

指出轴系结构设计中的错误。

1.
2.
3.
4.
1）轴承端盖不应与轴直接接触；
2）套筒高度过高应低于轴承内圈的厚度；
3）轴长应比轮毂的宽度短2－3mm；
4）联轴器未轴向固定；
5）联轴器未周向固定；
6）弹性挡圈多余；
7）悬伸轴的精加工面过长，不利于轴承的装拆；8）联轴器应为通孔；
9）轴承端盖与箱体间应有密封垫片；
10）轴肩高度过高，应低于轴承内圈厚度；11）键的长度过长，无法周向固定齿轮；12）箱体未区分加工面与非加工面；
13）轴肩高度过低，不利于齿轮轴向定位14）轴承端盖内应有轴上密封件
主要结构错误有
(1)缺少调整垫片；
(2)轮毂键槽结构不对，键顶面不应与轮毂接触；
(3)与齿轮处键槽的位置不在同一角度上；
(4)键槽处没有局部剖；
(5)端盖孔与轴径间无间隙；
(6)多一个键；
(7)齿轮左侧定位不可靠；
(8)齿轮右侧无轴向定位；
(9)轴承安装方向不对；
(10)轴承外圈定位超高；
(11)轴与轴承盖相碰。

机械设计(哈) 轴结构改错

习题4：试指出图中结构不合理的地方。
轴端挡圈装配演示
止动销止动垫片
B
轴肩止动垫片
止动销
螺钉轴端挡圈
l
轴端圈
螺钉
习题3：指出图中所示轴结构设计的错误。
习题3：指出图中结构设计的错误，在错误处标出序号，并按序号一一说明理由。
习题3：指出图中结构设计的错误，在错误处标出序号，并按序号一一说明理由。
解答： 1)轴肩过高挡住了内圈，轴承不便于折卸； 2)两边均有轴肩，齿轮无法安装； 3)键的顶面应与轮毂槽底面有间隙，且轮毂槽应开通，轴上键槽处应有局部剖视； 4)轴承不便于安装，此处应该有过渡轴肩； 5)此处的轮毂没有确定的位置，且无轴向固定； 6)键过长，且两键不在同一方位，不便于加工； 7)轴端过长，轮毂无法进行轴向固定。
