岩溶地区桥梁桩基处理措施
岩溶地区桥桩基施工为题和处治措施
岩溶地区桥桩基施工为题和处治措施随着我国经济的不断提高，施工技术不断的进步，岩溶地区建设桥梁桩基的事例也越来越常见，面对着岩溶地区施工难度较大，对专业技术的要求更为严格，如若不能及时有效的处理对工期和造价有极大影响的这一难题。
在此，提出相应的好的解决方案。
1 桥梁桩基岩溶导致的一些问题1.1 塌孔在施工中遇到溶洞时，由于溶洞的反复回填漏浆，垮塌范围越来越大，最终导致地面塌陷。
塌孔的主要危害有：钻机倾斜甚至翻倒、人员伤亡、钻锤被埋、工期延误等。
施工时应及时制定相应措施避免塌陷的发生。
具体措施有：钢护筒跟进施工，由钢护筒代替泥浆来保护护壁，因为泥浆在遇到溶洞时会瞬间流失，从而导致护壁裸露在外，再加上地下水的影响，很容易垮塌，泥浆将很长时间起不到保护护壁的作用。
从安全、工期、经济等各个方面分析，钢护筒跟进是最有效最简便的施工方案。
1.2 施工周期长在很多时候一根桩基施工半年多都无法成桩，从而工期也不断延长，甚至导致后续基他工作无法正常施工。
岩溶的治理是很多工艺是无法确认的，多长时间穿过溶洞也是无法确定的，消耗人力、财力和物力也是无法确定的。
2 工程简介某特大桥梁全长约 1.28 km，上部结构为30m、35 m 部分预应力砼组合箱梁，先简支后结构连续，下部结构为柱式墩、肋板式台，钻孔灌注桩基础。
全桥共设置桩基础180 根，其中2 桥台各12 根，1# ～39#桥墩处各设置 4 根。
该桥在大桩号桩基施工中出现不明地质情况，泥浆在几分钟内消失并导致塌孔，初步推测桩位处存在溶洞、褶皱或者盗砂的可能。
为了明确桩位处的地质情况，对岩溶分布区的桩位进行逐桩补充地质勘察，勘察深度为穿透岩溶层以下3 m。
勘察结果表明，以通航河流为分界点，在河流的南岸存在大理岩分布，而在河流的北岸只存在片麻岩分布，在大理岩地层中存在局部岩溶发育，岩溶高度大多在1m 以内，个别岩洞高度达 1.9 m 和 1.6 m根据地质勘察成果，场区普遍分布着强风化大理岩，该岩层有条纹状碳酸盐脉充填在裂隙间，岩芯大部分呈短柱状，部分呈碎块状，用手可掰断。
岩溶地段桩基处理方案
岩溶地段桩基处理方案一、前期调查与设计在岩溶地段开展桩基处理前，必须进行详细的地质勘探和工程地质调查，了解地质构造、岩溶洞穴等情况。
根据调查结果进行设计，选择合适的桩基类型和处理方案。
二、桩基类型选择1.爆破桩：对于岩层比较硬且洞穴相对较少的地段，可以采用爆破桩。
通过爆破爆破碎岩体，形成孔洞，再进行灌浆加固。
2.钻孔灌注桩：钻孔灌注桩适用于岩溶地段土层较松散、灌浆材料易渗透的情况。
通过钻孔进入地下，然后注入灌浆材料，形成钻孔灌注桩。
三、处理方案1.爆破桩的处理方案：（1）确定爆破点位：根据勘探数据确定爆破点位，避免洞穴或其他不稳定地层。
（2）爆破施工：先进行爆破孔钻孔，然后在孔内充填炸药，进行爆破。
爆破后进行震动的排除，避免对周边环境造成不良影响。
（3）灌浆加固：对爆破后的孔洞进行灌浆，填充空洞，增加地基的承载力和稳定性。
2.钻孔灌注桩的处理方案：（1）钻孔施工：根据设计要求选择合适的钻孔机械进行钻孔作业，保证孔洞的质量。
（2）灌浆：马上在钻孔完成后进行灌浆，使用适当的灌浆材料，并注意灌浆前后的浆液渗流情况。
（3）灌浆加固：灌浆完成后，对桩身进行清理，确保灌浆充实，提高桩的承载力。
四、监测与检查在桩基处理施工的过程中，需要进行监测与检查，以确保桩基的质量和稳定性。
主要监测内容包括桩基的垂直度、水平度、沉降量等。
监测数据应及时记录和分析，确保桩基施工的质量和安全。
五、施工质量控制在桩基处理施工过程中，需严格按照设计要求和规范进行施工，确保施工质量。
施工人员应具备专业知识和经验，操作规程要规范化，确保每一道施工工序的质量，尤其是水泥和灌浆的加固要充实。
综上所述，岩溶地段桩基处理方案应根据地质条件和工程要求，选择适当的桩基类型和处理方案，并进行合理的施工管理和质量控制。
通过科学的前期调查与设计，合理选择桩基类型，并严格按照施工工艺进行施工，可以解决岩溶地段桩基施工中的困难和问题，确保工程质量和安全。
岩溶地区桩基础施工处理方法
1.干作业成孔桩虚土多：孔底虚土过多,超过标准规定的不大于100mm的规定。
(1) 在孔内做二次或多次投钻。
即用钻一次投到设计标高,在原位旋转片刻,停止旋转静拔钻杆。
(2) 用勺钻清理孔底虚土。
(3) 如虚土是砂或砂卵石时,可先采用孔底浆拌合,然后再灌砼。
(4) 采用孔底压力灌浆法、压力灌砼法及孔底夯实法解法。
2.干作业成孔桩身砼质量差：桩身砼有蜂窝、空洞,桩身夹土、分段级配不均匀。
(1) 单桩承载力不大且缺陷不严重,可采用加大承台梁的方法。
(2) 如缺陷严重,应会同设计人员共同研究处理方法,一般可采用在轴线两侧补桩的方法。
3.湿作业成孔桩断桩：成桩后,桩身中部没有砼,夹有泥土。
(1) 当导管堵塞而砼尚未初凝时,可采用两方法:方法1是用钻机起吊设备,吊起一节钢轨或其他重物在导管内冲击,把堵塞的砼冲开;方法2是迅速拔出导管用高压水冲通导管,重新下隔水球灌注。
浇筑时,当隔水球冲出导管后,应将导管继续下降,直到导管不能再插入时,然后再稍提升导管,继续浇筑砼。
(2) 当砼在地下水位以上中断时,如果桩身直径在1米以上;泥浆护壁较好,可抽掉孔内水,用钢筋笼保护,对原砼面进行凿毛并清洗钢筋,然后继续浇筑砼。
(3) 当砼在地下水位以下中断时,可用较原桩径稍小的钻头在原桩位上钻孔,至断桩部位以下适当深度时,重新清孔,在断桩部位增加一节钢筋笼,其下部埋入新钻孔中,然后继续浇筑砼。
(4) 当导管接头法兰挂住钢筋笼时,如果钢筋笼埋入砼不深,则可提起钢筋笼,转动导管,使导管与钢筋笼脱离,否则只好放弃导管。
（5）采用超流态砼：螺旋钻成孔后，采用超流态砼浇筑，再下钢筋笼。
4.护壁桩缩颈：桩身局部直径小于设计要求,一般发生在地下水位以下、上层滞水层或饱和的粘性土中。
(1) 在淤泥质土中出现缩颈时,可采用复打方法。
(2) 在其他土中出现缩颈时,最好采用预制桩头,同时用下部带喇叭口的套管施工,在缩颈部位采用反插法。
(3) 在缩颈部位放置一段钢筋砼预制桩。
双元水库特大桥岩溶桩基处理专项方案
双元水库特大桥岩溶桩基处理专项方案清晨的阳光透过窗帘，洒在书桌上，我拿起笔，开始构思这个方案。
双元水库特大桥，这个名字在我脑海中回荡，仿佛已经看到了那座横跨在绿水青山之间的大桥，威武壮观。
而我要做的，就是为这座大桥的岩溶桩基处理提供一个切实可行的专项方案。
一、项目背景及目标双元水库特大桥位于风景秀丽的山水之间，是一座具有重要意义的大桥。
然而，由于地质条件复杂，岩溶发育，给桩基施工带来了极大的挑战。
本项目旨在确保大桥桩基的安全稳定，为我国基础设施建设贡献力量。
二、岩溶桩基处理原则1.安全第一，确保桩基施工过程中人员、设备安全。
2.经济合理，选用适合的岩溶桩基处理方法，降低工程成本。
3.环保优先，尽量减少对周边环境的影响。
4.高质量完成，确保桩基施工质量满足设计要求。
三、岩溶桩基处理方法1.预查阶段：采用地质雷达、钻探等手段，对桥址区岩溶情况进行详细调查，为后续施工提供依据。
2.桩基施工阶段：（1）采用旋挖钻机进行桩基施工，针对岩溶地区的特殊情况，选用合适的钻头和钻进速度。
①小洞穴：采用泵送混凝土填充，确保桩基承载能力。
②大洞穴：采用预应力混凝土管桩或钻孔桩，穿过洞穴，保证桩基稳定。
3.桩基检测阶段：（1）采用超声波检测、高应变检测等手段，对桩基施工质量进行检测。
（2）对检测不合格的桩基，采取补强措施，确保桩基质量。
四、施工组织及进度安排1.施工组织：（1）成立项目指挥部，负责项目整体协调、指挥和监督。
（2）设立岩溶桩基处理专项小组，负责具体施工方案的制定和实施。
（3）加强施工队伍培训，提高施工人员技能水平。
2.进度安排：（1）预查阶段：2个月。
（2）桩基施工阶段：6个月。
（3）桩基检测阶段：2个月。
五、质量保障措施1.严格遵循国家相关法律法规，确保施工质量。
2.强化过程控制，对施工过程中的关键环节进行严格把控。
3.定期对施工队伍进行培训，提高施工人员素质。
4.建立健全质量管理体系，确保桩基施工质量。
桥梁桩基岩溶地段施工问题分析及预防处理措施
桥梁桩基岩溶地段施工问题分析及预防处理措施彭 霞 王行耐Ξ(济南交通高等专科学校,济南250023)摘 要 本文以京沪高速公路某中桥桩基施工为实例,介绍了桥梁桩基在岩溶地段施工时,易出现的问题、原因分析及预防处理措施。
关键词 岩溶地段,桩基,钻孔,处理措施 中图分类号U445.55+1 文献标识码B 文章编号1008-8040(2001)01-0033-021 工程概况京沪高速公路上有一中桥,该桥桥基钻孔桩95.2%处于岩溶发育区,地质结构复杂,表现在溶洞、裂隙比较普遍,岩面倾斜较大,根据地质资料揭示,溶洞内充填粘土,含碎石、砂且漏水,洞体高度一般在1m以上,大者达15.1m,溶洞分布深度、高度有一定的规律性,西部较东部发育,具有连通性。
2 施工方案的选定根据地质钻探资料,结合附近路基挖方爆破段的地质结构(泥石填充胶结性较好),决定采用冲击钻孔灌注桩的桩基施工方法,并使用沉钢护筒护壁跟进钻孔,将钢护筒下沉2～3m护壁,保持水头回填粘土、片石(掺入水泥、锯末)等孔壁自稳能力,保证河床稳定,杜绝孔口坍塌,防止灌注砼的大量流失,成孔把握性大,作业面广。
3 钻孔施工中易出现的问题、原因分析及防治处理3.1 裂隙漏浆裂隙漏浆产生后,难以形成设计桩位的圆孔,表现为扩径或塌孔,严重时将钻机倾倒。
3.1.1 原因分析一般的钻孔桩施工也会出现塌孔等问题。
但在岩溶地段这种现象尤为明显。
因为岩层表面的溶沟、槽与溶洞相互串通,又与地下水形成暗流,通过透水性强的砂砾层、卵石层与地下水相连接,钻孔中泥浆比重较大,孔内水压与暗流水压造成漏浆,当钻头击穿无填充物或少量填充物溶洞顶板时,孔壁失去孔内压力,孔内水头急剧下降,外部地下水渗透水压过高而产生动压力,引起孔壁坍塌。
塌孔的表现形式也多样化。
当护筒下沉与岩面连接不密时,坍塌多发生在护筒底:当钻机击穿溶洞顶板时,仅三四分钟孔内水头下降3～5m深,造成孔四周钢管、方木等落入孔中,护筒也下沉;有时两桩基之间突然下陷深约3m,直径5m左右的大坑;有时桩基在施工中,短短2分钟,孔内漏浆量达16m3,补水一下难以完成,造成钻机倾覆。

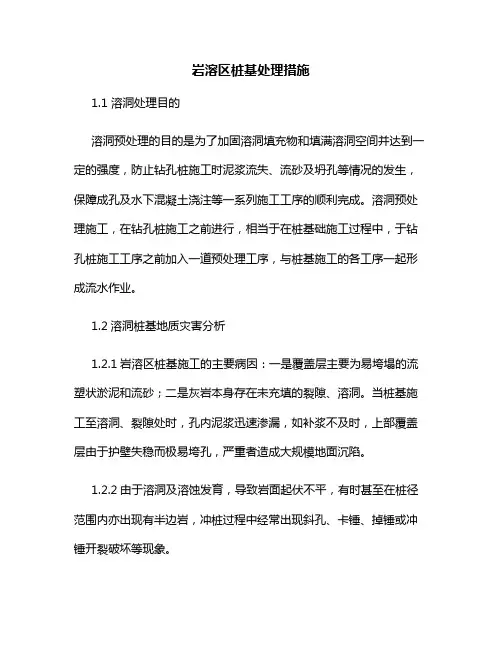

岩溶区桩基处理措施
岩溶区桩基处理措施1.1 溶洞处理目的溶洞预处理的目的是为了加固溶洞填充物和填满溶洞空间并达到一定的强度，防止钻孔桩施工时泥浆流失、流砂及坍孔等情况的发生，保障成孔及水下混凝土浇注等一系列施工工序的顺利完成。
溶洞预处理施工，在钻孔桩施工之前进行，相当于在桩基础施工过程中，于钻孔桩施工工序之前加入一道预处理工序，与桩基施工的各工序一起形成流水作业。
1.2溶洞桩基地质灾害分析1.2.1岩溶区桩基施工的主要病因：一是覆盖层主要为易垮塌的流塑状淤泥和流砂；二是灰岩本身存在未充填的裂隙、溶洞。
当桩基施工至溶洞、裂隙处时，孔内泥浆迅速渗漏，如补浆不及时，上部覆盖层由于护壁失稳而极易垮孔，严重者造成大规模地面沉陷。
1.2.2由于溶洞及溶蚀发育，导致岩面起伏不平，有时甚至在桩径范围内亦出现有半边岩，冲桩过程中经常出现斜孔、卡锤、掉锤或冲锤开裂破坏等现象。
1.2.3桩基一旦停止施工或者在清孔停止时，溶洞内已形成的稳定护壁往往由于负压释放，护壁失稳，导致灌注过程中出现沉渣过厚或者出现团块状夹石现象。
桩基在首批水下混凝土灌注前溶洞内的充填物回流至孔内，导致桩底沉渣厚超标，桩中出现夹泥现象。
1.3准备工作1.3.1施工技术和物资准备在施工过程中，若钻孔灌注桩钻进时遇到溶洞、裂隙地带，就会出现孔内泥浆急剧下降，如不及时补充水头和抛填粘土、片石等回填物堵塞溶洞、裂隙带的漏浆空洞，抬高水头以增加孔壁侧压力，孔壁土层就不能承受地下水和周围土层的侧压力，就会造成护筒底部地层坍塌和埋钻的现象，护简周围地面大面积整体下陷，地面也可能出现裂缝。
一旦出现这种异常情况，若处理不及时或处理不当将会影响到工程质量和人员、设备的安全，造成经济上的重大损失，施工周期也将延长。
在施工前，现场负责人必须根据逐桩钻探资料认真研究各墩台溶洞分布的平面位置、高程、范围、连通性和有无充填物等情况，大概计算出溶洞的体积，并根据设计要求在现场备足水、粘土、片石、碎石、和水泥等必备材料，同时设置容量不小于2倍单孔容量的泥浆池和沉淀池，制备符合要求的优质泥浆，应急电源和施工机械也应作充分准备，确保意外情况出现时，能按照应急预案中的施工方案及时进行处理。
岩溶地区建筑桩基施工问题与应对策略
岩溶地区建筑桩基施工问题与应对策略提纲：一、岩溶地区的特点及其对建筑桩基施工的影响二、岩溶地区建筑桩基施工存在的问题及原因三、岩溶地区建筑桩基施工的应对策略四、岩溶地区建筑桩基施工项目实施的流程和注意事项五、岩溶地区建筑桩基施工的成功案例一、岩溶地区的特点及其对建筑桩基施工的影响岩溶地区是指由于地质构造和水文特征导致的溶洞、地下河道和塌陷等现象集中的区域。
其特点是地质条件多变、地下水流动速度快、土壤容易塌陷和发生沉降、地下空洞多等。
这些特点对于岩溶地区的建筑桩基施工造成了很大的影响，需要特别重视。
首先，岩溶地区的地质条件多变，存在较多的地下水流动通道，容易引起土壤沉降和塌陷。
这就需要在建筑桩基施工前进行充分的勘查和分析，以确定地下水的流向和速度，制定相应的防范措施，避免影响施工质量和安全。
其次，岩溶地区的土壤特点复杂，通常由各种大小不一的孔隙构成，导致桩基在承载和抗拔方面面临较大的挑战。
因此，需要综合分析地质、水文和土壤特点，选择合适的桩形式和材料，以提高桩基的承载能力和稳定性。
最后，岩溶地区地下空洞较多，容易导致桩基变形和孔洞扩大等问题。
这需要在施工前进行彻底的排查和分析，确定地下空洞的数量、位置和范围，采取相应的支护和填充措施，确保桩基施工的稳定性和安全性。
二、岩溶地区建筑桩基施工存在的问题及原因在岩溶地区进行建筑桩基施工时，常常会面临以下几个问题：1. 土质不稳定岩溶地区的土质较为松散，容易产生沉降和塌陷现象。
这就需要在进行桩基施工时，采取一定的加固措施，以增加桩基在土壤中的稳定性和承载能力。
2. 空洞密布岩溶地区地下空洞较为丰富，容易导致桩基变形和孔洞扩大的问题。
因此，在施工前需要对地下空洞进行仔细的勘查和分析，确定位置和范围，采取相应的支护和填充措施，确保桩基施工的稳定性和安全性。
3. 周边环境复杂岩溶地区的地质、水文和气候等因素复杂，需要在施工前充分考虑周边环境的影响，制定相应的施工方案和措施，保证项目的顺利进行。
岩溶地区桩基施工方案及保证措施
岩溶地区桩基施工方案及保证措施岩溶地区桩基施工泥浆易漏失、孔壁易坍塌、工程施工难度大，而桩基础又是桥梁梁工程之基石，是桥梁工程的质量先头保证。
1.岩溶区域桩基础施工方案岩溶区域的桩基础处理采用抛填粘土、片石、钢护筒等方法施工。
施工前准备充足的粘土、片石、钢护筒,以便根据现场施工情况及时向桩内补给抛填粘土、块石堵漏成孔。
岩溶区域的桩基施工时需根据地质变化情况随时修订施工方案，防止斜孔、弯孔、埋钻、卡钻、掉钻、塌陷等事故发生。
在钻孔过程中,为了确保桩孔顺利完成,应该把握好以下几个环节：岩溶区域孔壁稳定是顺利进行冲击成孔的关键，同时还直接影响水下混凝土的灌注质量，影响钻进进度。
埋设好孔口护筒和控制好孔内泥浆性能是孔壁稳定的关键。
埋设护筒的作用是防止孔口坍方、桩孔定位导向、维持泥浆水头高度；始终保持孔内有较高密度和粘度的泥浆以及合理的水头高度,以增加液柱压力,或在捞渣时及时补充浆液,维持钻进平衡,否则容易造成孔壁失稳。
如果施工场地内溶槽、溶沟、溶洞发育,使桩孔间溶洞互相贯通,对桩孔孔壁的稳定性有很大的影响,故在钻孔顺序上,先施工溶洞较小或孤立不连的桩孔,待成桩后堵塞地下水活动通道,再施工溶洞、溶槽走向下端的桩孔，避免泥浆严重流失，引起孔壁不稳。
2.施工保证措施由于岩溶地区特有的复杂地层,施工过程中经常出现一些特殊施工问题,采取常规的施工工艺无法施工,应根据具体情况采取一些特殊方法处理。
（1）坍孔的预防与处理方法对那些容易导致坍孔的细节应严格要求,减少坍孔产生的可能性,比如在松散易坍土层中适当深埋护筒,并接高护筒,保持足够的水头高度；使用优质泥浆,提高泥浆密度和粘度；保证钢筋笼制作质量,防止变形,吊放时对准孔位,吊直扶稳,缓缓下沉,防止碰撞孔壁；成孔后,尽快灌注混凝土,并尽可能加快灌注速度,缩短灌注时间。
钻至溶洞顶板需减缓钻进速度,一是保证漏浆不至于太快,能够及时补充泥浆,二是保证桩孔圆顺,冲击钻头能自如地通过溶洞顶板,避免卡钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩溶地区桥梁桩基处理措施
在岩溶地区建设桥梁时，由于地质条件的特殊性，桩基处理措施是必不可少的。
岩溶地区的地质构造多为溶洞、石缝和岩溶裂隙等，其岩石常常具有弱化、溶蚀和不均匀的特点，因此需要采取一系列措施来确保桥梁的稳定和安全。
一种常见的桩基处理措施是通过钻孔灌注桩来增加桩基的承载能力。
钻孔灌注桩是使用钻机在地面上钻孔至岩石层，并通过注入混凝土或灌浆材料来形成桩体，增加桩基的承载能力和稳定性。
在岩溶地区，钻孔灌注桩可以有效地穿透溶洞和裂隙，提高桩基的质量和工作性能。
另一种常见的桩基处理措施是采用扩底桩。
扩底桩是在桩底部采用扩底工艺，将桩身扩大，形成较大的承载面积，从而增加桩基的稳定性和承载能力。
在岩溶地区，由于地下水和溶洞的存在，扩底桩可以更好地分散桩身与岩石之间的荷载，减小荷载对岩石的集中作用，保证桩基的安全性。
此外，岩溶地区的桩基处理还可以采用预应力锚杆技术。
预应力锚杆是通过在岩石中钻孔，并在孔内加压注浆固化的锚杆，通过锚固力将锚杆与岩石紧密连接，增加桩基的稳定性和抗拉强度。
预应力锚杆技术可以有效地解决岩溶地区桩基承载力不足的问题，提高桥梁的整体
稳定性。
综上所述，岩溶地区桥梁的桩基处理措施包括钻孔灌注桩、扩底桩和预应力锚杆技术。
这些措施能够有效地增加桩基的承载能力、稳定性和安全性，确保桥梁在岩溶地区的正常运行和使用。
