LED拼接处理器使用指南
LVP603S使用说明
LVP603SLED视频处理器使用说明--------------------------------------------------------------------------------------------------- LED 视频处理器2 目录一、安全注意事项 ------------------------------------------------------------------ 3二、硬件联接1、背面板信号端口图 ------------------------------------------------------------- 42、端口说明 ------------------------------------------------------------------------- 42、硬件连接图 ---------------------------------------------------------------------- 5三、前面板按键操作1、前面板按键示意图 ------------------------------------------------------------- 62、按键说明（操作模式）-------------------------------------------------------- 6四、调整设置1、进入调整设置 ------------------------------------------------------------------ 102、语言选择 ------------------------------------------------------------------------ 103、输出图像设置-------------------------------------------------------------------- 114、亮度/ 颜色/ 清晰度 ----------------------------------------------------------- 125、画中画 / 画外画设置---------------------------------------------------------- 136、字幕叠加设置---------------------------------------------------------------------157、输入图像设置------------------------------------------------------------------- 178、音频配置 ----------------------------------------------------------------------- 199、退出调整设置 ----------------------------------------------------------------- 2010、工厂区调整设置-----------------------------------------------------------------20五、技术规格 ------------------------------------------------------------------------ 22六、型号说明 ------------------------------------------------------------------------ 23--------------------------------------------------------------------------------------------------- LED 视频处理器 3 一、 安全注意事项！危险处理器内有高压，非专业维修人员不得打开后盖，以免发生危险。
多画面拼接 处理器ZX-KS920Plus产品说明书本
多画面拼接处理器(XB)使用说明书声明感谢您使用本公司的产品。
本手册版权属本公司所有，在未征得本公司的书面许可的情况下，严禁以任何形式复制、传递、分发和存储本文档的任何内容。
本公司保留在不预先通知的情况下对本文档中所描述的任何产品功能进行修改和改进的权利。
本产品可能附带有相关的控制软件，该软件仅供您使用，软件的所有权归本公司所有。
您可以进行拷贝，但仅限于个人使用。
若您将此软件用于其它用途，特别是商业用途，请与本公司取得联系。
本公司保留追究侵权行为法律责任的权利。
请您在使用前仔细阅读本手册，操作不当，有可能对产品造成损害；本产品为带电工作产品，请注意用电安全。
若不按照本手册的说明，采取不得当的操作，因而造成的财产损失和人身伤害，本公司不承担责任。
此条如与当地法律法规相抵触之处，以当地法律法规为准。
如果您使用了本产品，意味着您同意以上声明，若您不同意以上声明，则请您与销售方联系，办理相应的退货手续。
认证说明“CE”认证EN 55022：2010EN 55024：2010EN 61000-3-3：2013EN 61000-3-3：2014EN 0950-1：2006+A11：2009+A1：2010+A12：2011+A2:2013“FCC”认证FCC Part 15ANSI C63.4：2014“ROHS”认证EPA 3050B：1996，EN1122:2001EPA 3052：1996，EPA 3060AEPA 7196，EPA 3540C，EPA 8270C版本信息版本: v1.0发布日期: 2016年9月安全注意事项为了您的安全，请仔细阅读本节。
目录1.产品简介 (1)2.硬件介绍 (2)2.1前面板 (2)2.2后面板 (3)3.设备调试 (4)3.1设备连线 (4)3.2调试步骤 (5)3.3案例讲解 (8)3.4功能按键： (14)3.5高级菜单 (17)4.技术参数 (18)5.常见问题解答 (19)附：显卡复制模式与扩展模式的设置 (21)1、AMD显卡 (21)2、NVIDIA显卡 (22)1.产品简介多画面拼接处理器是由本公司研发生产的面向LED大屏幕显示、演出与租赁、会议室、演播室等市场的高端视频处理设备。
诺瓦科技Micro LED拼接处理器视频切换台N9用户使用手册
4.4.7 优先级 ................................................................................................................................ 17
4.3输入设置 ........................................................................................................................................ 10
4.3.1 预设 EDID .......................................................................................................................... 10
ii
用户手册
N9
1 产品概述
1 产品概述
2 预监接口支持输入、PVW、PGM 和 AUX 预监。
图层的位置和大小等可灵活调节，支持图层边框，边框宽度和颜色可调。 支持创建 32 个用户场景作为模板保存，可直接调用，方便使用。
提供多种切换效果。
外观说明
直观的前面板彩色 LCD 显示界面，清晰的按键灯提示，简化了系统的控制操作。
台风(Typhoon)系列超高清LED 创意拼接处理系统说明书
MM5000-L台风(Typhoon)系列超高清LED/创意拼接处理系统说明书Multiple views, multiple lives Array上海大视电子科技有限公司产品简介 (1)产品优势 (2)产品指标 (8)板卡信息 (9)联系我们 (21)无损画面流畅运行创意拼接MM5000-L 台风(Typhoon)系列超高清LED/创意拼接处理器面板图（1.5U ，2U ，3U ，8U ，12U ，18U ，26U ）MM5000-L 台风(Typhoon)系列超高清LED/创意拼接处理器是采用纯硬件线速处理架构的高性能视频图像处理系统，适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、商业销售等行业。
它集多路高清、超高清视频信号采集、实时高分辨率数字图像处理、复杂图像变换处理等高端图像处理功能于一身，具有强大的信号处理能力。
兼容灵活l 架构设计l➢ 纯硬件FPGA 架构 无内嵌操作系统，内部自建高性能处理算法，图像处理性能优异。
l 输入卡l➢任意组合多种输入卡 DVI-M 、HDMI 、Displayport 、VGA 、DVI 、DualLink DVI 、SDI 、CVBS 、HDBaseT、YPbPr/YCbCr 、IP 、光纤等。
大视电子第四代硬件处理架构配合Flexview M8核心处理算法，具备图像信号全硬件点对点能力，4K/8K 多路超高分信号处理支持，实时无损处理，独有全帧保持技术保证无丢帧现象，超并行处理机制和全同步处理架构，保证所有输出严格全同步，所有画面无撕裂。
➢超高清输入卡支持最高8Kx4K超高分辨率输入，支持多接口分辨率组合➢输入卡任意混插机制实现输入扩展的极大灵活性l 输出卡l➢支持800x600-2048x1200@60Hz分辨率，同时支持主动立体输出 1024x768-1280x800@120HZ➢超高分输出卡支持1920x1080@120Hz 及4K@60Hz，4K@30Hz分辨率➢输入输出支持自定义拼接，可选任意角度旋转和任意间距创意拼接（该功能为选配）➢输出支持冗余备份输出，防止意外静电损坏l 系统连接及控制l➢支持网络和RS232串口调试，支持系统定时，同时提供额外RS232串口，可以控制矩阵/投影机等。

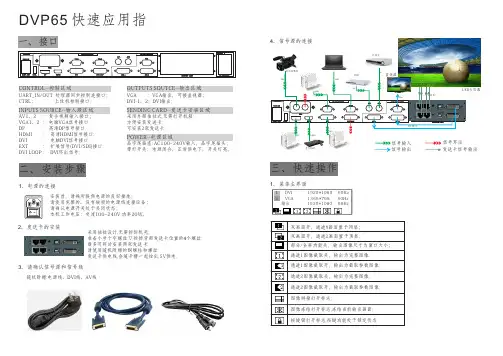

LED视频处理器DVP65D快速操作指南
10x96
13x96
12x96
网线
发送卡
DVI
VP65(2)
网线
发送卡
DVI
VP65(3)
DVI
DVI
VP65(1)
DVD
DVI
PC
HDMI
LED屏，被水平分成2块；
一块13x10个箱体，点数1248*960； 一块12x10个箱体，点数1152*960；
两块分别由2张发送卡驱动;
每个处理器负责显示图像的一部分;
Ⅴ 1）
Ⅴ2）
Ⅴ3）
/70.(/.6.>4.Fx
/70.
CĆČĎ
CCĊĆ
/.6.
ĐÇB
ĐÇB
ĆČB B
ĐÇ B
CĆČĎ
C152
ĐÇ0
ĐÇ0
B
C248
B
B
3、请确认信号源和信号线 随机附赠:电源线、DVI线、AV线
4、信号源的连接
机顶盒
高清摄像机 SDI
DVD VGA
AV VGA
CONTROL UART_IN
INPUTSSOURCE VGA1
VGA2
EXT.
UART_OUT CTRL
DP
HDMI
DVI
DVILOOP
DVI
DP
HDMI
蓝光DVD
AV
CONTROL--控制区域 OUTPUTSSOUTCE--输出区域
UART_IN/OUT:处理器同步控制连接口；
VGA：VGA输出，可接监视器；
CTRL：上位机控制接口；
此种情况下实现点对点的播放:
通过部分/全屏功能实现; 设置步骤同"4"，要求“输出分辨率”设置成和 电脑分辨率一致； "输出设置"-->"显示"-->"部分"; 则完成全屏到局部的显示; 切换其它通道不受影响,仍以全屏方式显示.
拼接处理器E系列用户使用手册V1.1-中性-20170422
预布局
1 场景与轮巡
场景
2
轮巡
高级应用
2
滚动字幕
2
边框补偿
2
可视化设置
2
信号源裁剪
台标
3
底图
4 用户管理
新增帐户
4
权限设置
修改帐户信息
4
删除帐户
4 设备管理
5
设备状态图形化显示
设备软关机
5
报警管理
系统工具
8
升级
8
数据备份恢复
12
EDID
自定义分辨率
15
系统通讯配置
15 附录 15 16 术语表
16 16
2U 设备后面板：2 个输入槽位，2 个输出槽位，1 个控制槽位，1 个回显槽位，1 个电源。
3U 设备后面板：4 个输入槽位，4 个输出槽位，1 个控制槽位，1 个回显槽位，1 个电源。
6U 设备后面板：11 个输入槽位，6 个输出槽位，2 个控制槽位，1 个回显槽位，2 个电源。
8
产品结构 8U 设备后面板：15 个输入槽位，10 个输出槽位，2 个控制槽位，1 个回显槽位，2 个电源。
14U 设备后面板：21 个输入槽位，18 个输出槽位，2 个控制槽位，1 个回显槽位，4 个电 源。
13
产品结构 26U 设备后面板：42 个输入槽位，36 个输出槽位，2 个控制槽位，2 个回显槽位，4 个电源。
14
软件简介
软件简介
简介
拼接控制系统是基于 B/S 架构设计的软件操作平台。通过登录网页，进行简单的配置操作， 即可实现拼接墙显示功能。 支持的浏览器如下：
输出板卡槽位，可插入 DVI、HDMI、HDBaseT、NPC（预监）等板卡。
LED图像拼接处理器用户手册内容V1.1
LED图像拼接处理器用户使用手册(V1.1)使用产品前请仔细阅读本使用说明书。
请妥善保管本使用说明书。
目录（一）安全使用指南 (1)（二）拼接处理器介绍 (2)（三）硬件连接 (3)1、背面板信号接口图 (3)2、端口说明 (3)1）图像输入信号 (3)2）图像输出信号 (3)3）千兆网发送卡安装孔位 (4)3、硬件连接示意 (4)（四）前面板按键操作 (5)1、前面板按键示意图 (5)2、按键操作说明： (5)1）拼接模式选择键 (6)2）输入信号操作键 (6)3）输出端口选择按键 (7)4）画面调节按键 (7)5）其他功能键 (8)（五）快速入门操作方法 (10)（六）常见问题： (11)（七）技术规格 (12)（一）安全使用指南LED拼接处理器with4DVI输出 1（二）拼接处理器介绍本图像拼接处理器是专门为LED大屏幕系统及其他超大屏幕场合提供性能卓越的图像品质而设计的拼接处理器。
本处理器采用最新一代视频处理技术，实现了单卡四路高清1080P图像输出，四路图像可以任意拼接，高达7680×1080分辨率图像输出。
本视频处理器主要特点：1.纯硬件架构，采用多线程处理技术，摆脱了CPU处理速度的限制；2.2个DVI端口输入，可以支持信号热备份；3.四个全高清端口输出,支持超大分辨率；4.多种拼接模式，如水平拼接(7680×1080)，垂直拼接(1920×4320)，田字拼接(3840×2160)等；5.输出同步及双缓冲技术，保证输出图像没有撕裂现象；6.先进的图像缩放技术，任意缩放无限制；7.支持图像裁剪，用户可以截取自己感兴趣的图像部分；8.所有端口支持热插拔，系统稳定可靠；9.一键操作，优异的快捷键设计，用户常用功能均可一键完成；10.支持USB，上位机软件控制更直观。
11.充分考虑到LED大屏幕系统的需求，只需输入屏参即可自动拼接完成；12.可内置4张发送卡，无需多余的发送卡盒；做为LED大屏幕专用图像拼接处理器，本设备除了实现超大分辨率、保证优质的图像质量外，更多的考虑了LED大屏幕拼接的常用需求，应广大的强烈要求，专门定制了该款拼接处理器。
凯视达 KS8000 多画面拼接处理器使用说明书
多画面拼接处理器KS8000使用说明书北京凯视达科技有限公司安全注意事项危险●设备内有高压，非专业维修人员不得打开后盖，以免发生危险。
警告●本设备非防水设备，在潮湿环境下请做好防水处理；●本设备禁止靠近火源或高温环境；●本设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，并与经销商联系；●严禁带电拔插VGA、DVI信号线缆。
注意1、使用前请仔细阅读本说明书，并妥善保存以备后用；2、在有雷电或长期不用的情况下，请拔掉电源插头；3、本设备不适合非专业人员操作调试，请在专业人员指导下使用；4、不要从本设备通风孔塞入任何物体，以免造成设备损坏或事故；5、不宜将本设备放置于近水或其它潮湿的地方使用；6、不宜将本设备放置于散热片或其它高温地方使用；7、请妥善整理并放置好电源线，以防破损；8、如存在下列情况，应拔掉本设备电源插头，并委托维修：●有液体溅入本设备时●本设备跌落或机箱损坏时●本设备出现明显功能异常或性能明显变差时目录一、引言 (1)二、硬件介绍 (2)1、后面板介绍 (2)2、连线示意图 (3)三、软件安装 (4)四、设备连接 (5)1、软件打开 (5)五、软件设置 (9)1、输出口设置 (9)2、画面建立 (11)3、模式保存与调用 (14)六、常见问题解答 (15)附：显卡复制模式与扩展模式的设置 (17)1、AMD显卡（XP系统） (17)2、NVIDA显卡（XP系统） (18)3、Win7、Win8系统 (19)一、引言本产品为业内首款真正意义上的多窗口拼接器，是专业的视频处理与控制设备，是专门针对超大屏幕、投影、液晶等设备的拼接控制器。
本公司研制的多画面拼接处理器采用FPGA纯硬件架构，无任何操作系统，整个系统完全封闭运行，操作简单，稳定性高。
广泛应用于监控、调度指挥中心、视频会议中心等。
此软件是为该平台设计的管理软件，用户可以通过该软件对硬件设备进行参数设定和操作管理，全部操作流程直观便捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述 (1)二、功能特点 (1)三、技术参数 (2)四、外观说明 (2)1、LED图像处理器前面板 (2)2、LED图像处理器后面板 (3)五、控制软件操作说明 (3)1、操作环境设置 (3)2、LED屏和监控器的参数向导设置 (4)3、软件界面说明 (9)4、窗口功能介绍 (13)（1）建立窗口 (13)（2）窗口间的层次关系 (16)（3）多窗口操作选项 (16)（4）窗口锁定和解锁 (17)（5）窗口操作记录回退 (17)（6）窗口的关闭 (17)（7）非窗口区域功能 (18)5、信号源管理说明 (18)6、方案功能介绍 (21)（1）创建方案 (21)（2）保存方案 (21)（3）打开方案 (22)（4）方案重命名 (22)（5）删除方案 (22)（6）方案轮巡 (22)六、内建测试图案功能（TEST PATTERN） (24)七、常见故障及维护 (26)安全注意事项：为确保设备使用安全并获得良好性能，在安装、使用和维护时，请注意如下情况：1.远离高温热源。
2.避免阳光直射。
3.设备通风口在两侧，为确保正常散热，安装时其后部两侧应距离其他设备或墙壁10CM以上利于散热。
4.水平放置设备。
5.安装场所不得有剧烈震动情况。
6.不要在过冷、过热的场所间移动设备，以免设备内部产生结露，影响设备的使用寿命。
7.勿用湿手触摸电源和设备。
8.不要将液体溅落在设备上，以免造成设备内部短路或失火。
9.不要将其他设备直接放置于本机上部。
10.连接好地线，否则不仅造成信号干扰、不稳定或因雷击造成设备芯片损坏，而且还可能因漏电引起人身事故。
11.设备故障时，请勿自行打开设备外盖，而是应立即联系产品单位，由专业维修人员进行维修。
12.请将设备放置与凉爽干燥的场所，以防止电击或失火。
使用前请务必阅读手册中的所有注意事项！请保留好手册和销售单据，以便得到产品的售后服务。
拆开包装检查时，如发现任何遗失或损坏，请不要安装或操作，应尽快同代理商联系。
一、概述BP750 LED拼接处理器是一款高端图像处理设备，支持多路相同或不同格式高清输入信号画面，并支持最多四路高清DVI信号（兼容HDMI）拼接输出，每路的输出最大到1920×1200@60Hz，或水平拉伸3840×640@60Hz，或者垂直拉伸960×2048@60Hz。
总的输出分辨率可以达到15360×640@60Hz，或960×8192@60Hz，或者3840×2400@60Hz。
用户可通过控制软件实现多路高清信号图像的分割、图像任意窗口大小、叠加、漫游、切换等显示功能，并支持前面板按键调用相应显示。
LED图像处理器采用专用图像处理芯片，纯硬件插卡结构，内嵌专用系统，设备运行稳定且高效。
设备输入输出接口采用插卡式结构支持热插拔，配置灵活，维护方便，可接入DVI、HDMI、SDI、YPbPr、VGA等格式高清信号。
该产品可广泛应用于安防监控、视频会议、电视台多媒体显示等领域。
二、功能特点（1） 最多四路视频拼接输出，最大输出图像驱动能力为1920×1200×4路；总的输出分辨率可以达到15360×640@60Hz，或960×8192@60Hz，或者3840×2400@60Hz。
（2） 在60Hz刷新率的情况下，总的控制像素点数达到920万点。
如果选择50Hz或30Hz刷新率，控制的点数将更多。
（3） 两路视频同时输入；（4） 带多路视频的预监功能；（5） 任意开窗，任意漫游；（6） 图像处理瞬间切换功能，图像切换无黑屏闪烁（无缝切换，不黑屏）； （7） 内建自测试功能，在无输入信号源的情况下可以检测处理器的输出和发送卡是否正常；（8） 智能记忆功能，可记忆断电前显示效果；（9） 多种控制接口和多种控制方式：软件控制、设备面板按键；（10） 使用标准2U运营级机箱设计，插卡式设计，配置灵活。
三、技术参数输入接口 ：DVI-I或VGA可选接口数量 最大2路输入接口，每路输入DVI或者VGA可选 输入分辨率 最大1920x1200@60HZ信号类型 DVI1.0,VGADVI-I输出接口接口数量 最大4路输出分辨率 分辨率可设置；最大1920x1200x4@60Hz或15360×640@60Hz或960×8192@60Hz总控制点数920万像素信号类型 DVI1.0或HDMI1.3控制接口串口 波特率：115200；数据位：8位；停止位：1；无奇偶校验位；串行控制口结构：2=TX,3=RX,5=GND其他电源 AC180-240V 50-60HZ工作温度 -20～70℃工作湿度 10%-90%无冷凝四、外观说明1、LED图像处理器前面板图 1 处理器的前面板从左至右依此说明：（1） 液晶显示窗（蓝色）显示设备工作状态信息2、LED图像处理器后面板图 2 处理器的后面板依此说明：（1）两路输入：VGA1/DVI1和VGA2/DVI2。
支持DVI-I、VGA标准接口。
（2）四路DVI输出：支持DVI-I。
（3）一个以太网接口（4）一个RS232接口（5）最多能内置4张发送卡五、控制软件操作说明1、操作环境设置（1）控制软件安装本控制软件采用绿色安装方法，从光盘中将BP750APP文件夹拷贝到用户的电脑中，双击BP750APP的子目录BIN下的MSPCTR.exe文件即启动上位机软件。
图 3 上位机的安装目录（2）串口的设置如果电脑自带串口，请用随机器配送的串口线，一端接电脑主机，一端接处理器前面板右侧的串口即可；如果电脑没有串口只有USB口，请使用USB转串口线（我们随机赠送），USB 接口接入电脑，并安装随机器赠送的USB驱动软件，USB转串口线的串口接在处理器前面板右侧的串口即可；2、LED屏和监控器的参数向导设置（1）通信设置确定控制客户端串口已与面板串口连接，双击安装目录BIN下的MSPCTR\MSPCtrl.exe，打开控制软件，如图1所示。
图1 视频处理器BP750的控制软件在窗口的左侧“LED图像处理器（未连接）”处点击鼠标右键，选择“串口连接”，处理器会自动检测视频输入口的数量和格式，如下图图 4 三进三出的BP753的上电输入卡检测（2）输出分辨率设置在窗口的左侧“LED图像处理器（已经连接）”处点击鼠标右键，点击“设置”，可以进行串口连接设置及输出分辨率设置（默认为：1920x1080；输出分辨率可以设置为3840×1080@30Hz，或3840×540@60Hz，或960×2160@60Hz），设置完毕点击“确定”，即可保存。
如图2所示图 5 通信接口设置和输出分辨率设置（3）大屏总点数设置在窗口的左侧“LED图像处理器（已经连接）”处点击鼠标右键，点击“设置LED屏幕墙”，出现如下的界面，在该界面下，设置LED大屏的总的点数。
图 6 向导设置之LED大屏总点数（4）发送卡的拼接方式设置在设置完总点数之后，点击“下一步”，弹出如下界面，设置发送卡（大屏）的拼接方式，即水平多少拼接，垂直多少拼接；图 7 左右水平拼接的设置（5）每个发送卡的点数设置点击下一步，在如下窗口，鼠标左键选中输出口画面（如下图中1），通过设置每个发送卡的控制点数（每个输出口的输出像素，下图周2），图 8 输出的拼接设置（每个发送卡的控制点数）在上图中，选中画面区域，鼠标右键选择每个输出端口（发送卡）的图像（如果是两路拼接，那么选择信号 输出1和输出2），如果输出口没有绑定信号，那么会如下图，显示红色，提示用户。
图 9 LED发送卡每个卡的控制点数的设置（6）监视和预览设置点击“下一步”，提示用户可以输入监视器的数量，监视器可以做预览。
双击监视器（或者点击“TAKE”快捷键），可以将监视器的信号源切换到LED大屏。
同时监视器可以再绑定其他信号源预监视。
（7）创建视频输出方案点击快捷菜单中的“创建新方案”或者菜单中“文件”-->“创建方案”，开始设置一个输出方案。
图 10 创建方案（8）视频开窗和画面布局选择左边窗口“LED图像处理器”下的输出x，如果当前处理器检测到输入信号源，那么将会显示“勾”。
选中“输入口”，左键拖到右侧的LED窗口，实现视频开窗。
有信号的窗口显示淡淡的蓝色，无信号的窗口显示灰色。
图 11 视频开窗BP750支持四路高清同时显示，或者CVBS格式的十六路标清同时显示。
BP750可以任意开窗，也就意味着，一个输出口，可以点任意多个屏（不超过总驱动点数）。
（9）保存和调用BP750实时保存用户的当前设置，并在下次开机时自动调用/恢复。
用户可以保持多种模式，并通过软件，或前面板按键调用。
在LED屏幕墙窗口选择画面，然后右键-->高级-->保存至处理器，在弹出菜单中选择一个数字保存，即可以在处理器的前面板上通过对应的数字键给调用。
图 12 方案保存至处理器3、软件界面说明总体区域说明：图 13 软件的总体窗口布局共分为红黄蓝绿四个区域，下面依次进行说明：红色区域为菜单条共有三项：文件、设备、窗口“文件”功能包括：新建方案、保存、另存为、保存全部、退出图 14“设备”功能包括：连接（Tcp连接或串口连接）、设置图 15“窗口”功能包括：执行、全屏显示、单元内最大化、原始尺寸、锁定窗口、取消锁定、层上移、层下移、层置顶、层置底。
图 16图 17黄色区域为工具条，各项功能按键说明如下图：图 18 快捷键工具栏蓝色区域为功能区，共有三个功能栏从上到下依次为：信号源管理、方案管理、窗口“信号源管理”功能包括：选取信号源，信号源类型切换（DVI/VGA）及信号源输入分辨率设置（EDID）图 19 信号源管理“方案管理”功能包括两部分（方案和轮巡）：图 20 方案管理“方案”中各项功能按键说明如下图图 21 方案中的功能键“轮巡”中各项功能按键说明如下图图 22 方案轮询“窗口”功能包括两部分（历史记录和窗口层）：历史记录功能包括：查看窗口历史操作情况图 23 操作的历史记录鼠标左键双击历史记录中的某条后，系统会自动回退到历史窗口显示画面，方便操作人员编辑和修改。
图 24 窗口的功能窗口层功能：图 25锁定窗口：鼠标左键点击，会变为，即锁定窗口。
解锁窗口：鼠标左键点击，会变为，即解锁窗口变换层位置：选中要变换的层，按下鼠标左键不放，拖动该层到要变换的位置，松开鼠标左键即可。
右键菜单选项功能说明重新命名：修改窗口标题名称。
选择信号源：选择子菜单中的任一信号源来快速切换窗口显示内容。
全屏显示：窗口画面全屏显示。
单元内最大化：方案中十字虚线划分出四个单元格，窗口占用那些单元格，在选择单元内最大化后，窗口就占满这些单元格显示。
