07MS101-1 室外消火栓安装
室外消火栓安装注意事项
室外消火栓安装注意事项1. 引言室外消火栓是城市建设中非常重要的设施之一，它们在火灾发生时起到了至关重要的作用。
正确安装室外消火栓可以保障其正常使用，提高灭火效率，减少火灾造成的损失。
本文将介绍室外消火栓安装的注意事项，以确保其功能发挥到最大。
2. 安装位置选择2.1 距离要求室外消火栓应该尽可能靠近建筑物或易燃物料储存区域，并且距离主要供水管道不超过30米。
这样可以确保在发生火灾时能够快速接入水源，并减少供水管道长度对水压造成的影响。
2.2 高度要求室外消火栓应该设置在地面以上1米处，这样可以方便使用者操作，并避免受到地面积水等影响。
需要注意的是，在寒冷地区，应将安装高度适当提高，以防止冬季结冰。
2.3 可见性要求安装位置应该能够清晰可见，不被建筑物、植物等遮挡。
这样可以方便消防人员在火灾发生时快速找到室外消火栓，并进行操作。
3. 安装过程3.1 地基处理在安装室外消火栓之前，需要对地基进行处理，确保其稳定性和承载能力。
可以采用挖坑、加固等方式，以确保室外消火栓不会因地基不牢固而倒塌或移位。
3.2 固定方法室外消火栓应该使用合适的固定方法进行安装，以确保其稳定性。
常见的固定方法包括混凝土浇筑固定、地脚螺栓固定等。
选择合适的固定方法需要考虑地基情况、使用环境等因素。
3.3 接管连接在安装室外消火栓时，需要将其与供水管道进行连接。
接管连接应该牢固可靠，避免漏水或断裂。
通常采用法兰连接或螺纹连接的方式，需要确保接口严密，并经过密封处理。
4. 安全标识与标志为了方便使用者找到室外消火栓并正确操作，在安装过程中应设置相应的安全标识与标志。
这些标识与标志应该清晰可见，包括室外消火栓的位置、使用方法等信息。
5. 定期检查与维护为了确保室外消火栓的正常使用，需要定期进行检查与维护。
主要包括以下内容：5.1 外观检查定期检查室外消火栓的外观是否完好，有无损坏、渗漏等情况。
如发现问题应及时修复或更换。
5.2 操作性能检查定期进行室外消火栓的操作性能检查，包括阀门灵活性、水压是否正常等。
室外消火栓安装方法
室外消火栓安装方法
一遍。
安装完成后应进行水压试验，测试压力应达到设计要求，无渗漏现象。
在进行消火栓安装时，应严格按照国标01S201进行操作。
室外消火栓的安装位置一般位于人行道沿上，距离地面高度为1.0米，使用钢制双盘短管进行高度调整，并做好内外防腐处理。
地上式消火栓顶部距离地面高度应为0.64米，立管应保
持垂直和稳固，控制阀门井距离消火栓不应超过2.5米，消火
栓弯管底部应设支墩或支座。
地下式消火栓应安装在消火栓井内，井内径不应小于1米，井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，底座时应设混凝土支墩，支墩与三通、弯头底部用M7.5水泥砂浆抹成八
字托座。
消火栓井内供水主管底部距井底不应小于0.2米，消
火栓顶部至井盖底距离最小不应小于0.2米，冬季室外温度低
于-20℃的地区，地下消火栓井口需作保温处理。
在安装地上式消火栓甲型时，放水口应用粒径为20-30㎜
的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100
㎜至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
而在安装地上式消火栓乙型时，则需要将消火栓自带的自动放水
弯头堵死，在消火栓井内另设放水龙头。
在进行安装前，管件内外壁均需涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍。
完成安装后应进行水压试验，确保无渗漏现象。
20120605现行国家标准图集--给水排水(S)
自承式平直形架空钢管
９７Ｓ５０１－１
井盖及踏步
０２Ｓ５０１－２
双层井盖
０２Ｓ５１５
排水检查井
０２（０３）Ｓ５１５ 排水检查井（２００３ 年局部修改版）
Ｓ５（二）
０４Ｓ５１６ ９５Ｓ５１７
混凝土排水管道基础及接口 排水管道出水口
１５５．００
３５．００
原 ９７Ｓ１４７ 改号
２８．６０
８．５０
代替 Ｓ１４３、 ５２．００ Ｓ１４４、Ｓ１４５、Ｓ１４６
２１．００
２１．００
１７．６０
代替 ＣＳ３４５（一）～
（六）
０３ＳＳ５０５ 作废
９８．００
０４Ｓ４０９
建筑排水用柔性接口铸铁管安装
１０ＳＳ４１０
建筑特殊单立管排水系统安装
０５Ｓ５０２
室外给水管道附属构筑物
０３Ｓ５０４
刚性接口给水承插式铸铁管道支墩
Ｓ５（一）
１９６．００
１０ｓ５０５
柔性接口给水管道支墩
０５Ｓ５０６－１
及安装 ＤＦＨＲＶ 系列导流浮动盘管型半容积式水加热 ０１Ｓ１２２－１０
器选用安装
１１０．００
０１Ｓ１２３
贮水罐选用及安装
０１Ｓ１２４
自控恒温装置
备注
０１Ｓ１２５
开水器（ 炉）选 用 及 安 装
０８Ｓ１２６
热水器选用及安装
０１Ｓ２０１
室外消火栓安装
０４Ｓ２０２
室内消火栓安装
９９Ｓ２０３
消防水泵接合器安装
Ｓ２
９９（０３）Ｓ２０３ 消防水泵接合器安装（２００３ 年局部修改版）
河北省2012市政定额章节说明 第五册及说明
册说明一、《全国统一市政工程预算定额河北省消耗量定额》第五册“给水工程”（以下简称本定额），包括管道安装、管道内防腐、管件及消火栓安装、管道附属构筑物、取水工程、措施项目等内容。
二、本定额适用于我省行政区域内的新建、扩建市政给水工程。
三、本定额的编制依据：1.《市政给水管道工程及附属设施》(07MS101)。
2.《室外给水设计规范》（GB50013-2006）。
3.《给水排水构筑物施工及验收规范》（GB50141-2008）。
4.《供水管井设计施工及验收规范》（CJJ10-86）。
5.《全国统一市政工程预算定额河北省消耗量定额》(2008年)。
6.《全国市政工程统一劳动定额》。
四、本定额管道、管件安装均按沟深3m内考虑。
五、本定额砖砌井（排泥湿井除外）按无地下水考虑，钢筋混凝土井按有地下水考虑。
六、以下与给水相关的工程项目，执行相应册的有关项目。
1.给水管道沟槽和给水构筑物的土石方工程、打拔工具桩、围堰工程、支撑工程、脚手架工程、拆除工程、井点降水、临时便桥等项目执行第一册“通用项目”有关项目。
2.取水头工程中的打桩工程、桥管基础、承台、混凝土桩及钢筋的制作安装等项目执行第三册“桥涵工程”有关项目。
3.给水工程中的沉井工程、构筑物工程、顶管工程、给水专用机械设备安装等项目，执行第六册“排水工程”有关项目。
4.碳钢管及钢板卷管安装、钢管件制作安装、法兰安装、阀门安装等项目，执行第七册“燃气与集中供热工程”有关项目。
5.管道除锈、刷油、外防腐执行第一册“通用项目”有关项目。
七、未尽事宜见各章说明。
第一章管道安装说明一、本章包括铸铁管、混凝土管、塑料管安装、铸铁管及钢管新旧管连接、管道试压、消毒冲洗等内容。
二、本章的管节长度是综合取定的，实际不同时，不做调整。
三、套管内的管道铺设按相应的管道安装人工、机械乘以系数1.2。
四、混凝土管安装不需要接口时，按第六册“排水工程”相应项目执行。
五、如水质达不到饮用水标准，消毒冲洗水量不足时，可按实调整，其他不变。

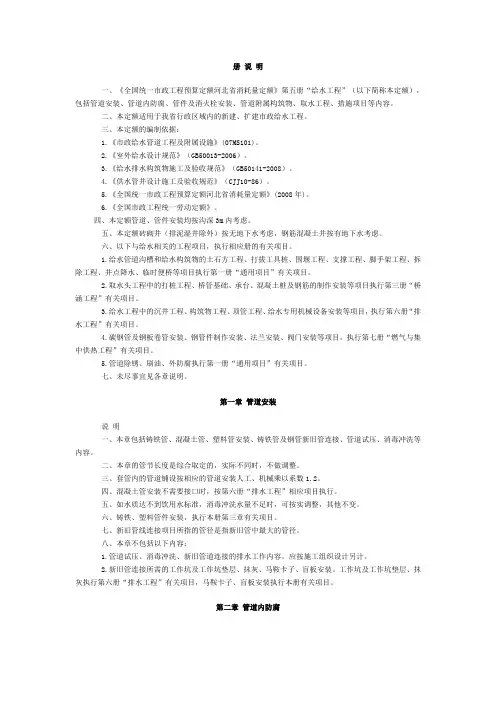

河北省市政定额章节说明 第五册及说明知识分享
册说明一、《全国统一市政工程预算定额河北省消耗量定额》第五册“给水工程”（以下简称本定额），包括管道安装、管道内防腐、管件及消火栓安装、管道附属构筑物、取水工程、措施项目等内容。
二、本定额适用于我省行政区域内的新建、扩建市政给水工程。
三、本定额的编制依据：1.《市政给水管道工程及附属设施》(07MS101)。
2.《室外给水设计规范》（GB50013-2006）。
3.《给水排水构筑物施工及验收规范》（GB50141-2008）。
4.《供水管井设计施工及验收规范》（CJJ10-86）。
5.《全国统一市政工程预算定额河北省消耗量定额》(2008年)。
6.《全国市政工程统一劳动定额》。
四、本定额管道、管件安装均按沟深3m内考虑。
五、本定额砖砌井（排泥湿井除外）按无地下水考虑，钢筋混凝土井按有地下水考虑。
六、以下与给水相关的工程项目，执行相应册的有关项目。
1.给水管道沟槽和给水构筑物的土石方工程、打拔工具桩、围堰工程、支撑工程、脚手架工程、拆除工程、井点降水、临时便桥等项目执行第一册“通用项目”有关项目。
2.取水头工程中的打桩工程、桥管基础、承台、混凝土桩及钢筋的制作安装等项目执行第三册“桥涵工程”有关项目。
3.给水工程中的沉井工程、构筑物工程、顶管工程、给水专用机械设备安装等项目，执行第六册“排水工程”有关项目。
4.碳钢管及钢板卷管安装、钢管件制作安装、法兰安装、阀门安装等项目，执行第七册“燃气与集中供热工程”有关项目。
5.管道除锈、刷油、外防腐执行第一册“通用项目”有关项目。
七、未尽事宜见各章说明。
第一章管道安装说明一、本章包括铸铁管、混凝土管、塑料管安装、铸铁管及钢管新旧管连接、管道试压、消毒冲洗等内容。
二、本章的管节长度是综合取定的，实际不同时，不做调整。
三、套管内的管道铺设按相应的管道安装人工、机械乘以系数1.2。
四、混凝土管安装不需要接口时，按第六册“排水工程”相应项目执行。
五、如水质达不到饮用水标准，消毒冲洗水量不足时，可按实调整，其他不变。
室外消火栓安装方法正式版
室外消火栓安装方法正式版Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.室外消火栓安装方法正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为 0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓甲型安装时，其放水口应用粒径为 20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
室外地上式消火栓乙型安装时，应将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。
室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
室外地上式消火栓安装图(图表记录)
第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
室外地上式消火栓安装图
第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
