锚喷支护施工质量管理办法(暂行)
关于锚网喷支护工程质量管理补充的规定
关于锚网喷支护工程质量管理补充的规定施工单位：根据锚网支护工程质量标准要求和施工技术安全措施规定以及现场实际需要，特制订规定如下：1、锚杆间、排距（允许误差±50mm）超规定的，每处罚100 元。
顶部两边的锚杆至帮不准超过200mm、帮部顶端锚杆距离顶部不准超过300mm,超过规定每处罚款100 元。
2、锚网压茬不低于100mm,并用16＃铁丝扭结牢固，连网间距200mm,达不到规定的，罚50 元，顶部两肩窝处锚杆角度75°以上，其它锚杆布置一律垂直与煤壁，不符合要求每根的罚50 元。
3、锚杆外露丝不低于10mm,不超过50mm，达不到规定要求的，每根罚50 元。
4、顶部锚杆锚固力不低于100KN,帮部锚杆锚固力不低于60KN,进行二次紧固使锚杆的扭力矩不低于160Nm,达不到规定要求的，每根罚100 元；5、锚杆托板没有紧贴岩面的，松动的，每个罚100 元。
6、顶部锚杆端头拉拔力不小于60KN(19.5MPa),帮部锚杆拉拔力不小于40KN(12Mpa),达不到规定要求的罚200 元；7、锚杆没有起到支护作用，失效报废后没有及时补打的，每处罚100 元。
8、锚索间排距（允许误差±50mm）超规定的，罚50 元/根。
9、锚索端头初锚固力不低于30MPa，达不到要求的，每根罚100 元；外露不低于150mm，不超过300mm，达不到要求的，每根罚100 元，并且挂牌编号管理，没挂牌编号的每个罚20 元。
10、顶部锚杆欠打的，每根罚50 元。
11、两帮欠锚（允许滞后5 米）超规定的，每米罚500 元.12、顶、帮部锚杆必须成排上线，上帮锚杆距顶板距离不超过300mm,不按要求的每根罚款50 元。
13、现场发现故意破坏锚杆丝纹和锚杆丝帽的每根罚200 元。
14、巷道高度允许误差0～+100mm。
宽度中线至任一帮0～+100mm，以上技术参数达不到要求的，每项罚500 元。
提高锚网支护施工内在质量的措施及管理办法

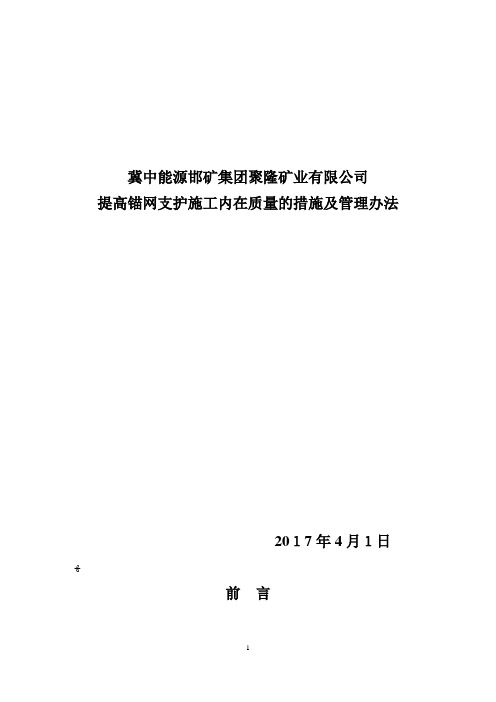

冀中能源邯矿集团聚隆矿业有限公司提高锚网支护施工内在质量的措施及管理办法20１7年4月１日ﻬ前言锚网支护技术主要是在巷道围岩内安装杆状锚栓体系,也就是安装所谓的锚杆(锚索）、梯子梁及钢筋网片等,在巷道锚杆（锚索)支护范围内形成支护圈,从而改变巷道的围岩性质，对巷道巷道起到加固作用，进而达到支护巷道的目的。
锚网支护相对架棚支护等被动支护方式的施工要点就是“及时、主动”，锚网支护具有对巷道围岩破坏性小,支护强度大,巷道返修率低等优点，是集团公司乃至整个行业大力推广的巷道支护技术。
为进一步提高我公司锚网支护内在质量,确保掘进、维修工程质量验收规范化、制度化,实现综合管理的动态达标,以达到“以质量保安全，以质量促效益"的目的，特制定本施工措施及管理办法。
ﻬ第一部分提高锚网支护施工内在质量的措施第一节控制钻孔施工的质量钻孔的施工质量是锚杆、锚索内在支护质量的基础。
一、钻孔深度的控制1、以控制锚索外漏长度八项原则为指导，严格控制打眼深度，能取整的尽可能取整,不能取整的必须使用短节钻杆。
如煤巷施工过程中,顶短锚索孔深设计为3９60mm,锚索初始外漏长度为1２０mm,附件累加厚度为９6mm，钻尾、钻头加减值为—40m ｍ,打钻时配套使用4根１m的∅19mｍ的钻杆.主要控制方法全部钻杆打完即可满足要求，如需使用短钻杆,短节必须使用在第一节处,然后钻杆末端直接顶到钻机头处,严禁凭经验控制钻孔深度。
2、现场悬挂的锚索外露长度牌板必须按照集团公司的规定依次明确标出锚索的位置、直径、钻孔的深度、附件累加厚度、锚索的初始外漏长度、锚索长度的优化值、锚索的长度、整套钻杆的长度、钻头钻尾的加减值、最终外漏目标值等具体参数。
(具体参数详见附件1)二、钻孔孔径及角度的控制1、首先选用合理的钻杆及钻头，打孔时,要控制好钻机和钻杆角度，防止钻杆受剪切方向的力，严禁使用钻杆在打孔时有明显左右摆动现象，从而控制好孔径。
2、控制好顶锚杆、顶锚索钻孔的角度，每根顶锚杆、顶锚索打设时要调整固定好锚杆机的位置，锚杆、锚索布置方向应尽量与巷道轮廓线(或岩层主要层理面)垂直,其夹角不小于75°,严禁在不移动锚杆机的情况下仅靠摆动机头多次打设。
锚网喷支护工程施工质量验收规范本
锚网喷支护工程施工质量验收规范本第一章总则第一条为了规范锚网喷支护工程的施工质量，保证工程的安全可靠性，特制定本规范。
第二条本规范适用于锚网喷支护工程施工质量验收。
第三条施工质量验收依据国家相关标准、规范和工程图纸，严格按照设计要求和施工方案进行。
第四条施工质量验收应保证施工的规范性、可行性和安全性。
第五条施工质量验收应由施工单位负责，并经验收委员会组织验收。
第二章施工前的准备工作第六条施工前，施工单位应编制施工方案，并经验收委员会审批通过后才能施工。
第七条施工前，施工单位应购买符合相关要求的材料和设备，并进行检测、验收，保证质量合格。
第八条施工前，施工单位应组织相关人员进行技术交流和培训，确保施工人员具备必要的技术能力。
第九条施工前，施工单位应调查勘察工程地质，确定施工方案和施工工艺，制定相应的施工措施。
第十条施工前，施工单位应制定完善的安全施工方案，并按照相关法规和标准进行安全防护工作。
第三章施工过程中的验收第十一条施工过程中，应按照设计要求进行施工，确保施工质量。
第十二条施工过程中，应及时处理施工中发现的问题，确保施工顺利进行。
第十三条施工过程中，应监督检测各项施工指标，确保施工质量符合要求。
第十四条施工过程中，应及时记录施工情况，包括施工人员、施工设备、施工记录等。
第四章施工后的验收第十五条施工完成后，应进行竣工验收。
第十六条竣工验收应由验收委员会组织，包括设计单位、施工单位、监理单位和相关职能部门的代表。
第十七条竣工验收应对施工质量进行全面检查，确保施工质量符合相关要求。
第十八条竣工验收应查验施工图纸、资料和验收记录，确保施工过程规范、合法。
第十九条竣工验收应对施工过程中的记录进行核对，确保施工记录真实可靠。
第二十条竣工验收合格后，应出具相应的竣工验收报告，并进行备案。
第五章风险控制与安全管理第二十一条锚网喷支护工程施工中，应严格按照施工方案和工艺进行施工。
如有需要，应及时调整并报验收委员会审批。
锚网支护质量管控三级管理体系(暂行)
郑州煤炭工业（集团）有限责任公司锚网支护质量管控三级体系（暂行）生产管理部二〇一六年一月目录第一章总则__________________________________________ 1 第二章矿井质量管控 __________________________________ 2 第三章科室质量管控_________________________________ 4 第一节生产科（掘进科）职责_______________________ 4 第二节安全管理科职责 _____________________________ 5 第三节供应部门职责 _______________________________ 6 第四章区队质量管控_________________________________ 7 第一节施工单位职责 _______________________________ 7 第二节区队日检制__________________________________ 8 第三节小班自检制__________________________________ 8 第五章质量终身负责制_______________________________ 9 第六章信息传递与处理______________________________ 10第一章总则郑煤集团锚网支护以现有锚网支护理论及《郑州矿区“三软”厚煤层锚网支护设计标准》为指导，以矿井、科室、区队作为锚网支护质量管控的载体，建立矿井、科室、区队三级质量管控体系，通过班组和区队自检、科室指导和监督、矿井督导和考核，从锚网支护设计、材料、施工、矿压观测等方面加强管理，促进集团公司锚网支护有序推进。
第二章矿井质量管控第一条认真贯彻落实上级锚网支护质量管控有关安全文件、办公纪要、指令及规程措施的要求。
第二条负责组织、制定、落实矿井锚网支护质量管理工作的各项规章制度、标准和考核办法，负责锚网支护质量管控的指导、服务、督导和考核等工作。
锚喷支护施工技术规范SDJ57_85
水利水电地下工程锚喷支护施工技术规范SDJ57-85第一章总则第二章锚杆和锚索施工第三章喷射混凝土施工第四章特殊条件下的锚喷支护施工第五章锚喷支护施工的安全与防护第六章锚喷支护施工的质量检查附录附录一注浆密实性试验方法附录二喷射混凝土施工作业区粉尘浓度的测定方法附录三喷混凝土抗压强度试验方法附录四喷混凝土抗渗性试验方法附录五喷混凝土抗拉强度试验方法附录六喷混凝土与岩面粘结强度的测定方法附录七锚杆抗拔力试验方法word格式资料水利水电工程施工监理适用规范全文数据库长江委信息研究中心馆藏2水利电力部水利水电建设总局关于颁发《水利水电地下工程锚喷支护施工技术规范》的通知（85）水建技字第2号为了加强技术管理，提高锚喷支护工程的质量和经济效益，更好地进行水利水电工程建设，我局组织有关单位编制了《水利水电地下工程锚喷支护施工技术规范》SDJ57 —85，现予颁发，自一九八五年五月一日起执行。
请各单位在执行本规范过程中注意总结经验、积累资料。
如发现问题，请将意见和有关资料报送我局。
一九八五年一月第一章总则第1.0.1条锚杆、喷射混凝土、以及由它们组合而成的其它支护型式的施工，均应遵守本规范的有关规定。
第1.0.2条采用锚喷支护的洞室，应按现行《水工建筑物地下开挖工程施工技术规范》SDJ212 —83的有关规定搞好光面爆破或预裂爆破。
第1.0.3条喷头和注浆管的操作人员，喷射机和注浆器的司机，须经培训和考核合格后方能执行正式施工任务。
第1.0.4条施工单位应搞好现场管理和场地安排，实现与洞内其它施工项目的平行交叉作业，并使主要操作人员相对稳定，保证锚喷支护施工作业的正常进行，不断提高施工质量。
第1.0.5条施工单位应建立健全锚喷支护的质量检查制度，配备专职人员，采用自检和专职检查相结合的方法，将质量检查工作贯穿于锚喷支护施工的始终，切实把好质量关。
第1.0.6条永久性和临时性的锚喷支护施工，均应执行本规范的有关规一、临时性的锚喷支护，其原材料和支护参数，可根据洞室规模、地质条件、施工方法等方面的情况来决定。
工程边坡锚喷支护施工技术及质量控制
工程边坡锚喷支护施工技术及质量限制一、施工依次1 、周边截水沟和最高一级边坡之间的施工依次是：场地清理→周边截水沟开挖及衬护→坡顶表土开挖→最高一级边坡开挖→坡面整修。
2 、排水沟和边坡锚喷之间的施工依次是：（1）坡面排水沟衬护在同一级坡面开挖之后，喷混凝土之前进行。
（2）马道排水沟开挖，在上一级坡面喷混凝土之前进行。
马道排水沟开挖前，上一级坡面不准喷混凝土。
（3）马道以及马道排水沟衬护，在同一部位的相邻上、下级坡面喷混凝土之后进行。
3、边坡锚喷支护的施工依次是：坡面整修→施工单位自检→地质素描→地质缺陷处理→检查签证→基础验收→结构分缝分块→铺网→搭脚手架→锚杆孔及安装→检查签证→排水孔及安装→挂网→设置喷混凝土厚度标记→坡面吹扫冲洗→开仓签证→喷混凝土→养护→单元工程验收。
4、地质缺陷处理的施工依次是：地质缺陷鉴定→确定处理方案→开挖或打锚孔→检查签证→回填混凝土或安装锚杆→检查签证。
5、重要工序（包括锚杆造孔和锚杆安装）接受旁站监理，其他工序接受跟踪监理和组织检查签证（验收）进行质量限制。
6、边坡锚喷支护工程须要变更时，须经过审查批准（见表2-1）。
二、坡面整修1、坡面整修按永久船闸开挖及支护技术要求执行。
2、经整修后的坡面、马道的最终轮廓，除航道底部允许局部欠挖10cm外，其余建筑物地基面不得欠挖。
3、各种边坡和地基岩面误差不得超过表3-1的规定。
表2-1 边坡支护工程变更表施工单位：编号：表3-1 开挖轮廓限差表（cm）4、坡面起伏差是指垂直设计边坡线方向的凸起和凹陷的差值，经整修后一般不大于20cm（地质缘由除外）。
5、施工单位三检（初检、复检、终检）要求（1）坡面平均坡度不得陡于设计坡度为主要检查项目。
（2）轮廓测量检查在500m2以内不得少于20点，500m2以上不得少于30点，局部凸起和凹陷部位（0.5m2以上）均应增加测点。
各轮廓限制点坐标高程必需实测，不得标用设计坐标、高程。
《锚杆(喷锚)挡墙支护边坡工程质量技术要点》
锚杆(喷锚)挡墙支护边坡工程质量技术要点一、参考标准《建筑边坡工程技术规范GB50330-2002》《锚杆喷射混凝土支护技术规范GB50086-2001》《建筑地基基础设计规范GB50007-2002》《建筑地基基础设计规范DBJ50-047-2006》《重庆市建设领域限制、禁止使用落后技术通告（第五号）》二、名词解释1.永久性边坡：使用年限超过2年的边坡。
2.锚杆挡墙支护：由锚杆（索）、立柱和面板组成的支护。
3.锚喷支护：由锚杆和喷射混凝土面板组成的支护。
4.喷射混凝土：利用压缩空气或其他动力，将按一定配比拌制的混凝土混合物沿管路输送至喷头处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。
三、锚杆边坡一般要求1.边坡工程应设泄水孔，泄水孔边长或直径不宜小于100mm，外倾坡度不宜小于5%；间距宜为2～3m，并宜按梅花型布置。
最下一排泄水孔应高于地面或排水沟底面不小于200mm。
在地下水较多或有大股水流处，泄水孔应加密。
2.在泄水孔进水侧应设置反滤层或反滤包。
反滤层厚度不应小于500mm，反滤包尺寸不应小于500mm×500mm×500mm；反滤层顶部和底部应设厚度不小于300mm的粘土隔水层。
3.作支护用的岩石锚杆，锚杆直径D不宜小于100mm；作防护用的锚杆，其直径D可小于100mm，但不应小于50mm。
4.下列情况下锚杆应进行基本试验，并应符合“五、相关试验”之规定：①采用新工艺、新材料或新技术的锚杆；②无锚固工程经验的岩土层内的锚杆；③一级边坡工程的锚杆。
5.灌浆材料性能应符合下列规定：①水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，其强度不应低于42.5MPa；②砂的含泥量按重量计不得大于3%，砂中云母、有机物、硫化物和硫酸盐等有害物质的含量按重量计不得大于1%；③浆体材料28d的无侧限抗压强度，用于全粘结锚杆时不应低于25MPa,用于锚索时不应低于30MPa。
锚喷支护施工质量控制
锚喷支护施工质量控制1 锚杆孔的开孔应按设计图纸确定的位置布置，其孔位偏差不应大于100mm。
孔向应满足设计要求，图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部加固锚杆的孔轴方向应与可能滑动面的倾向相反，与滑动面的交角应大于45度。
钻孔的孔斜偏差符合设计要求。
钻孔深度必须达到设计图纸的规定，孔深偏差值不大于50mm。
2 先注浆后安装锚杆的注浆锚杆孔钻孔孔径应大于锚杆直径15mm以上；先安装锚杆后注浆的注浆锚杆孔钻孔孔径应大于锚杆直径25mm以上。
3喷锚支护使用的各种原材料应经检测合格方能使用。
锚杆注浆的水泥浆配合比应在以下范围内通过试验确定：水泥：砂1：1～1：2（重量比）；水：水泥0.38：1～0.45：1（重量比）。
4 锚杆安装采用“先注浆后插锚杆”的程序时，应将注浆管插至距孔底50～100mm，随砂浆的注入缓慢匀速拔出，浆液注满后立即插杆；锚杆安装采用“先插锚杆后注浆”的程序时，先插入锚杆和注浆管，锚杆应插入孔底并对中，注浆管应插至距孔底50～100mm，注浆时孔口溢出浓浆后缓慢将注浆管拔出。
4 锚杆拉拔力试验，控制质量标准：同组锚杆的拉拔力平均值符合设计要求；任意一根锚杆的拉拔力不得低于设计值的90％。
当锚杆拉拔力达不到设计要求时，应按监理工程师要求重新检验或采取其他措施。
4 锚喷支护使用的锚杆、砂浆原材料均应经检验合格，水泥砂浆及喷混凝土试块抗压强度符合设计要求，喷混凝土与岩石间粘结力按监理工程师指示钻取直径100mm的芯样作抗拉强度试验。
试验结果应符合设计要求。
5 挂网网面搭接长度不小于10cm，必须绑扎牢固。
当采用镀锌铁丝网时，铁丝网应与壁面距离3～5cm，当采用钢丝网，与壁面间距离宜为3cm。
6 喷混凝土原材料应符合以下要求：（1）水泥：采用普通硅酸盐水泥，当有特殊要求时，经监理工程师批准，可采用特种水泥，水泥标号不低于32.5级（大厂水泥）。
（1）骨料：细骨料应采用中粗砂，细度模数大于2.5，含水率控制在5～7％；粗骨料粒径不应大于15mm，喷混凝土骨料级配应满足下表要求。
喷锚施工质量控制
喷砼施工质量检查控制计划表8-2锚杆施工质量检查控制计划表8-3锚喷支护质量保证措施1.在挂网喷砼之前，对边坡表面松动岩块、岩粉以及其它松散物用高压风吹干净。
2.喷砼的厚度采用打插筋标识或埋设预制砼块的办法进行控制。
3.喷砼混合料的拌制严格按经批准的配合比控制。
原则上随拌随用。
4.喷射过程中，如发现砼表面干裂松散下坠或拉裂，将及时清除并重新喷射。
喷射完毕后及时进行洒水养护。
5.对锚杆、锚桩注浆密实度采用密实度仪进行检测。
6.高边坡现场施工人员全部腰系安全绳；所有通道均设置防护拦杆，并在危险地段张挂安全网。
上下交通爬梯应定期进行检修。
7.严格作业程序，加强高边坡巡视，定期专人对边坡的卸荷情况和危石状况进行检查。
8.尽可能避免高边坡立体交叉作业，防止高空坠物伤人，在边坡各层马道上布置安全防护网。
9.从进度安排上合理组织，尽量降低相邻工作面高差。
混凝土喷射工安全及操作规程一、基本规定：1、喷射混凝土和加素凝剂的人员，必须戴上防尘口罩和必要的劳保用品，才能进行操作。
2、喷射混凝土的机械设备，应安设在基础牢固、岩石固定稳定或已有支护的安全地点。
3、喷射边墙和顶拱使用的台架，要严实坚固，木板厚度不得小于5厘米，不得有悬空探头板。
4、喷射混凝土的工作面，要有足够的照明设备。
5、操作人员，工作前应仔细检查各机件、电气设备是否完好。
6、喷射混凝土地段的松动岩石，应撬挖干净，并用高风压、水把岩粉、夹泥等杂物冲洗干净，按设计图纸要求的喷护形式进行施工。
7、喷射混凝土的现场，应按规定的专门联系信号进行工作。
8、喷射混凝土各环节的连续性很强，必须互相协作，加强联系，保持各环节的正常运行。
9、使用皮带机或机动车辆运输水泥、骨料或干混凝土时，应遵守皮带机或机动车辆的安全技术操作规程。
10、对喷射作业面，应采取综合性防尘措施。
降低空气中含尘量，使粉尘浓度达到或接近国家规定的标准。
二、喷射混凝土1、工作前，先检查喷射机各部件管路和喷嘴是否完好，有无堵塞、漏气。
锚网喷巷道施工质量管理规定(定稿)2014[1].2.27
锚网喷巷道施工质量管理规定为加强生产现场管理和安全质量过程控制，进一步提高锚网喷岩巷工程质量，特制定本管理规定。
本规定未涉及到的部分按照作业规程执行。
一、打眼1．打眼前根据中腰线，由班长画巷道轮廓线，根据爆破图表的要求轮尺定位，标出周边眼、二圈眼、掏槽眼眼位。
2．打周边眼时必须使用标志杆，正顶、肩窝各一根标志杆，确保按照规定角度打眼，保证巷道成型。
3．打下部眼前，必须保证底眼开眼位符合设计要求，如出现底高现象可在后边补打一排底眼，同时带出水沟眼。
二、装药放炮1．根据岩性及时调整爆破参数，控制好周边眼的装药量，确保眼痕率达到50%以上。
2. 严格控制雷管段数使用，掏槽眼使用1段雷管，周边眼使用4段雷管，周边眼辅助眼使用3段雷管，其它辅助眼使用2段雷管。
3. 长距离放炮时，必须设置放炮站，使用专用爆破母线。
三、打锚杆1．临时支护结束后，班队长（或质检员）根据中腰线画出轮廓线，以确定巷道各处的超欠挖情况，如出现欠挖现象，必须刷至合格尺寸后方可打锚杆。
2．锚杆施工时，锚固剂数量符合规定，抗拔力达到设计值，托板密贴岩面，垫圈齐全，塑料垫圈紧变型，螺帽后盖顶开、扭紧。
由班队长当班对锚杆扭矩进行检查，技术科随机抽查。
3. 钢筋网的压茬处必须施工锚杆。
四、喷浆1．喷浆拌料时，使用计量器具严格控制配比，拌料均匀。
2．第一次喷浆不得露筋露网，第二次喷浆做到平直光滑。
帮部成巷每帮挂2道线，做到按线喷浆，做到拱圆、墙直、巷道平整一条线。
3．喷浆后每小班对喷层进行洒水养护。
五、临时轨道1. 钉临时轨道，轨道严格按中腰线铺设，轨道要求平直，轨枕间距中对中不得大于1m，保持轨枕一端整齐垂直于轨道。
2. 鱼尾板、螺栓、弹簧垫与轨型配套，数量齐全、密贴、紧固有效。
3. 道档必须填实，不超过轨枕面，严禁轨枕空板、吊板。
六、水沟1. 按照中腰线找准水沟位置，宽度、深度、上沿标高、壁厚、铺底必须符合设计要求。
七、处罚1. 违反以上规定每条罚款责任人200元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电七局资中城北水资源工程项目总承包部喷砼施工质量管理办法（暂行）第一章总则第一条编制目的及适用范围为进一步加强资中县城北水资源综合开发利用工程-水库联网输水工程喷砼施工质量控制，明确各方职责，规范施工检查验收程序，保证工程施工质量满足合同要求，特制定本办法（暂行）。
本办法适用于资中县城北水资源综合开发利用工程-水库联网输水工程所有锚喷支护施工的质量控制。
第二条编制依据（一）《锚杆喷射混凝土支护技术规范》（GB50086-2001）（二）《水利水电工程锚喷支护技术规范》（SL377-2007）（三）《水利水电工程单元工程施工质量验收评定标准-地基处理与基础》（SL633-2012）（四）《质量管理办法（暂行）》、《工程质量检查与验收实施细则（试行）》第二章质量控制职责第三条总承包部职责建立、健全喷砼施工质量保证体系，制定喷砼施工作业指导书，对喷砼施工采取全过程控制、并严格履行“三检制”，定期或不定期组织工区、作业队，召开喷砼质量总结会，并协调解决施工中存在的问题。
第四条工区、作业队职责严格按照合同要求和技术标准进行锚杆施工、喷砼施工质量控制，并按照本办法规定的程序进行检查验收和签证，关键工序进行旁站监督。
锚喷支护施工质量必须满足设计、规范要求，对所承建的锚喷支护施工质量负责。
配合试验室做好锚杆检测，砂浆、喷射混凝土取样工作，负责完成不合格品处理、检测等闭合工作。
第三章施工作业流程及质量控制要求第五条施工作业流程锚杆施工流程水库联网输水工程锚杆支护施工类型主要为砂浆锚杆、自进式锚杆。
根据注浆工艺的不同，砂浆锚杆施工可分为“先注浆后插锚杆”及“先插锚杆后注浆”两种类型。
施工流程主要分为施工准备阶段和施工作业实施阶段，流程图见附图。
喷射混凝土施工流程喷砼施工主要包括喷素砼、钢格栅砼、钢筋网砼等三类方法，根据现场施工状况，可采用干喷法和湿喷法两种工艺施工。
喷砼施工流程主要分为施工准备阶段和施工作业实施阶段，流程图见附图。
第六条施工准备阶段控制要求施工准备阶段包括施工方案编制和原材料质量检测控制及配合比设计，对于喷砼还需要进行现场生产性试喷工艺试验。
（一）施工方案的编制工程建设部编写喷砼施工技术措施，上报监理单位审批。
（二）锚杆喷砼支护用原材料质量控制按照《锚杆喷射混凝土支护技术规范》（GB50056-2001）、《水利水电工程锚喷支护技术规范》（SL377-2007）要求对水泥、骨料、水、外加剂、钢筋网、钢筋（锚杆）、自进式锚杆等原材料的质量进行控制，并对所采用的原材料进行取样检测。
第七条工区、作业阶段控制要求对锚杆钻孔、基础面处理、钢筋网（钢格栅）、锚杆检测、喷砼试验检测及厚度检查，进行检查控制。
（一）基础面处理基础面处理工作结束后，按“三检制”进行自检。
自检合格后，提交《隐蔽工程（联合）验收单》、《测量断面成果》报监理工程师审批，监理工程师组织设计、业主联合验收，合格后签署《隐蔽工程（联合）验收单》，进行下一道工序。
（二）锚杆施工1、孔位放样锚杆孔位置由测量人员按照设计图纸要求和围岩情况进行放样，向三检人员及时提交孔位《测量放样成果表》。
自检结束后，向监理工程师提交《测量放样成果表》，申请开钻。
2．钻孔钻孔作业完成后，“三检”人员对所有锚杆孔的孔位、孔向、孔深及锚孔清理情况进行检查，自检合格后，填写《锚杆（筋）施工质量检查记录表》向现场监理工程师提出验收申请，监理工程师验收合格后签发《锚杆注浆施工许可证》。
3．锚杆安装及注浆在进行锚杆注、装过程中、三检人员须全过程进行旁站监督，对安装和注浆饱满度达不到要求的锚杆应及时处理。
（二）钢筋网或钢格栅施工在完成钢筋网或钢格栅施工后，按“三检制”进行自检，自检合格后填写《喷砼前仓号检查记录表》、《钢筋网质量检查记录表》、《钢格栅质量检查记录表》、《喷砼施工工序许可证》报监理工程验收。
（三）喷砼喷砼前的各项施工作业完成后，施工作业队根据签发的《喷砼施工工序许可证》和《喷砼通知单》，进行喷射砼作业。
此外，喷砼验收前还应进行相关原材料的试验检测工作，并提供原材料的出厂合格证、进场使用许可证、取样试验合格证明等质量证明材料，否则不予签发《喷砼施工工序许可证》。
第八条工序控制措施及标准（一）锚杆施工1．孔位放样测量放样时需注意用红油漆对不同规格的锚杆进行标记，以示区别。
孔位要求：锚孔孔位允许偏差为150mm；特殊部位或施工图纸有规定的，按相关要求进行施工。
2．钻孔钻孔施工过程中，必须指派技术员在现场检查校正钻孔的开孔偏差和孔向偏差。
对于验收过程中发现因塌孔情况导致孔深不够，或者孔深超深，钻孔方向不符合要求均需重新扫孔，重新验收。
孔深要求：孔深允许偏差为50mm；特殊部位或施工图纸有规定的，按相关要求进行施工。
孔径要求：注浆锚杆的钻孔孔径应大于锚杆直径，若采用“先注浆后安装锚杆”的程序施工，钻头直径应大于锚杆直径16mm以上；若采用“先安装锚杆后注浆”的程序施工，钻头直径应大于锚杆直径25mm以上，对于施工图纸有规定的，按施工图纸要求进行施工。
孔向要求：锚杆钻孔的孔轴方向应符合设计图纸要求。
锚杆孔钻完后，用高压风水对所有钻孔进行冲洗，使孔内无积水和岩粉。
如果不需要立即插入锚杆，孔口应加盖或堵塞予以适当保护，并在锚杆安装前应对钻孔进行复检。
3．锚杆安装及注浆锚杆材质、尺寸符合设计要求，杆体插入孔内长度不应小于设计规定的95%；下料应顺直且不得焊接，表面干净，无锈污、油污。
（二）喷砼施工1、基础面处理清除开挖面的浮石、坡脚的石渣和堆积物，处理好光滑岩面并安设工作平台；用高压风水枪冲洗喷面，对遇水易潮解的泥化岩层，采用高压风清扫岩面；埋设控制喷射砼厚度的标志；保证作业区具有良好的通风和充足的照明设施。
在受喷面滴水部位埋设导管排水，导水效果不好的含水层可设盲沟排水，对淋水处可设截水圈排水。
备好处理材料，做好仓面取样准备。
2、钢筋网或钢拱架施工钢筋使用前应清除污锈，钢筋网沿开挖面铺设。
钢筋网规格尺寸满足施工图纸要求。
钢筋网绑扎要牢固，对凹陷较大部位，可加设膨胀螺杆拉紧钢筋网；对在有锚杆的部位应采用焊接法把钢筋网与锚杆联接在一起。
制作钢格栅，内外弧长度、弦长、半径应符合设计要求。
制作好的半成品需统一存放，并将不同半径、单元的钢架作好标识，便于领用。
存放工字钢需下垫上盖。
存放场尽量布置在交通方便处，便于钢架搬运。
钢格栅安装前，应再次测量检查欠挖情况，若局部有欠挖，必须及时处理。
并检查岩石松动情况，清除松动岩石，保证架设钢架时的施工安全。
钢格栅架设应在架子车上进行，施工人员根据钢拱架设计间距及技术交底记录找准定位点，用埋设的参照点进行调整，使钢拱架准确定位。
钢架安装允许偏差，横向和高程均为±50mm，垂直度为±2℃。
钢架立柱埋于底板深度应符合设计要求，并不得置于浮渣上；钢架与壁面之间必须楔紧,相邻钢架之间应连接牢靠。
3、喷砼要求喷射作业应分段分片依次进行，喷射顺序应自下而上，喷射时喷射方向应大致垂直岩面，喷射混凝土顺序应遵循“先下后上，先墙后顶，先凹后凸”的原则施工。
喷嘴与受喷面垂直，保持0.6~1.0m的距离；分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1h后进行喷射时，应先用风水清洗喷层表面；喷射砼面应平整，不允许出现鼓皮、剥落、局部空洞及流淌等现象。
对于不同区段搭接处必须认真控制，尤其对于分层开挖的洞室，在开挖分层处容易堆积大量回弹料，故此部位在验收岩面时必须严格控制。
喷层终凝2h后，应喷水或喷雾养护，养护时间不得少于14d。
气温低于+5℃不得喷水养护。
喷钢筋网砼：开始喷射时，应减小喷头与受喷面的距离，并调节喷射角度，以保证钢筋与壁面之间混凝土的密实性；回弹料不得重复使用如发现脱落的喷层或大量回弹料被钢筋网“架住”，必须及时清除，不得包裹在喷层内。
喷钢拱架砼：钢架与壁面之间的间隙必须用喷射混凝土充填密实;喷射顺序,应先喷射钢架与壁面之间的混凝土,后喷射钢架之间的混凝土;除可缩性钢架的可缩节点部位外,钢拱架应被喷射混凝土覆盖。
第四章单元工程质量检查及评定第十一条质量检查及评定检查数量：锚杆拉拔力检验、锚杆注浆密实度检验：应按每300根一组（3根）（不足300根也取一组）；锚杆无损检测：根据规范要求自检比例不小于3～5%，入岩比大于95%，饱和度大于75%。
喷层厚度检查断面的数量按《锚杆喷射混凝土支护技术规范》（GB50086-2001）规范第10.1.4条执行；喷砼200m2（隧洞一般为20m 洞长）设置一个检查断面，检测点数不少于5个。
每100m3喷砼混合料的试件数不少于2组（每组3块），作混凝土性能试验。
锚喷支护单元工程工序评定锚喷支护一个单元工程施工完成，实验检测数据完善，按“三检制”要求对锚杆工序施工质量、喷射混凝土工序施工质量进行评定，自检合格后填写《锚喷支护锚杆（包含钻孔）工序施工质量验收评定表》、《锚喷支护喷射混凝土工序施工质量验收评定表》，向监理工程师申请单元工程工序验收，监理工程师签署《锚喷支护锚杆工序施工质量报验单》、《锚喷支护喷射混凝土工序施工质量报验单》。
锚喷支护单元工程评定工序评定完成后，提交单元工程中所包含工序评定资料、各项实体检验项目的检验记录资料，施工中的见证取样检验结果资料，申请单元工程验收，监理工程师对单元工程进行评定，签署《锚喷支护单元工程施工质量验收评定表》。
第五章附则1.本办法由水电七局资中城北水资源工程项目总承包部质量管理领导小组负责解释。
2.本办法适用于水电七局资中城北水资源工程项目总承包部。
3.实施过程中将对部分条款内容作不断修改、补充和完善。
4.本办法自下发日起实行。
锚杆施工作业流程图锚杆注浆工序施工许可证锚杆（筋）钻孔施工质量检查记录表喷混凝土施工工序许可证喷砼前仓面质量检查记录表钢筋网工序质量检查记录表钢格栅施工序质量检查记录表喷混凝土厚度检测表锚喷支护单元工程施工质量报验单（中水七局[ ]质报号）说明：本表一式份，由承包人填写。
监理机构复核后，监理机构份，返承包人份。
水利水电工程锚喷支护单元工程施工质量验收评定表锚喷支护锚杆（包括钻孔）工序施工质量报验单（中水七局[ ]质报号）说明：本表一式份，由承包人填写。
监理机构复核后，监理机构份，返承包人份。
水利水电工程锚喷支护锚杆工序施工质量验收评定表锚喷支护喷射混凝土工序施工质量报验单（中水七局[ ]质报号）说明：本表一式份，由承包人填写。
监理机构复核后，监理机构份，返承包人份。
水利水电工程锚喷支护喷射混凝土工序施工质量验收评定表水利水电工程隐蔽工程（联合）验收单施工单位：水电七局资中城北水资源工程项目总承包部。
