免挖掘浆膜内衬修复排水管道技术应用及发展
HDPE浆膜内衬非开挖修复排水管道施工工法(2)
HDPE浆膜内衬非开挖修复排水管道施工工法HDPE浆膜内衬非开挖修复排水管道施工工法一、前言随着城市化进程的加快，市区排水管道的修复变得尤为重要。
为了减少对交通和居民生活的影响，HDPE浆膜内衬非开挖修复排水管道施工工法应运而生。
该工法以HDPE浆膜为修复材料，不需要开挖地面，能够快速、高效地修复排水管道，极大地节约了时间和成本。
二、工法特点1. 非开挖施工：该工法不需要开挖地面，避免了对交通和城市设施的影响，减少了施工工期。
2. 强度高：采用HDPE浆膜作为内衬材料，具有较高的强度和耐腐蚀性，能够有效保护原有管道。
3. 寿命长：HDPE浆膜具有很长的使用寿命，可以达到30年以上。
4. 还原原有断面：该工法可以还原原有管道的断面，保证了排水能力和流速。
三、适应范围HDPE浆膜内衬非开挖修复排水管道施工工法适用于各种类型的排水管道，包括下水管、雨水管和污水管等，也适用于各种材质的管道，如铸铁管、混凝土管和塑料管等。
四、工艺原理该工法通过将HDPE浆膜内衬材料喷涂在管道内壁形成一层保护膜，修复原有管道的破损和腐蚀，并增强管道的强度。
内衬材料具有良好的黏附性，可附着在管道内壁，形成一层坚固的保护膜，有效延缓管道的老化和损坏。
五、施工工艺 1. 准备工作：清理管道内部的污物、杂质，并进行检测和评估管道的损坏情况。
2. 材料准备：准备HDPE浆膜内衬材料，并按照规定的配比进行混合。
3. 喷涂施工：使用专用设备将内衬材料均匀喷涂在管道内壁，形成一层厚度均匀的保护膜。
4. 固化时间：待喷涂材料固化后，即可恢复管道的使用。
六、劳动组织施工过程中，需要组织专业人员完成清理管道、喷涂材料以及设备操作等工作，充分发挥各个岗位的专业优势。
七、机具设备1. 清理杂物设备：包括高压清洗机、清管机等，用于清理管道内部的污物和杂质。
2. 喷涂设备：专用的喷涂设备，用于将HDPE浆膜内衬材料均匀喷涂在管道内壁。
3. 检测设备：包括内窥镜、超声波检测设备等，用于检测管道的损坏情况。

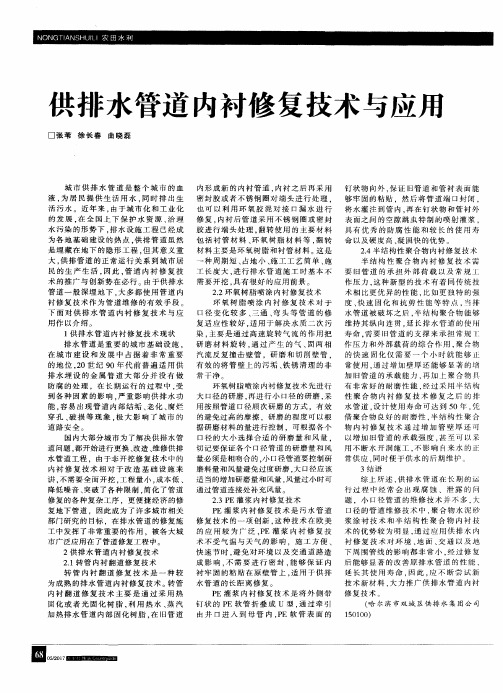

供排水管道内衬修复技术与应用
到各种 因素的影响 ． 严 重 影 响供 排 水 功 大 口径 的研 磨 ． 再 进 行 小 口径 的研 磨 ， 采 性 聚 合 物 内 衬 修 复 技 术 修 复 之 后 的 排 能， 容易出现管 道内部结垢 、 老化 、 腐 烂 用 按 照 管 道 口径 顺 次 研 磨 的方 式 ，有 效 水 管 道 ， 设 计 使 用 寿 命 可达 到 ５ ０年 ， 凭 穿孔 、 破损 等现象 ． 极大 影响 了城 市 的
一
衬修 复技术作为管道维修 的有效手 段。 下 面 对 供 排 水 管 道 内 衬 修 复 技 术 与 应
用 作 以介 绍 。 １供 排 水 管 道 内衬 修 复 技 术 现 状
环 氧 树 脂 喷 涂 内 衬 修 复 技 术 对 于 度 、 快 速 固化 和 抗 剪 性 能 等 特 点 ， 排 口径 变 化 较 多 、 三通 、 弯 头 等 管 道 的 修 水 管 道 被 破 坏 之 后 ， 半 结 构 聚 合 物 能 够 复适应性较好 ． 适 用 于 解 决 水 质 二 次 污 维 持 其 纵 向连 贯 。 延 长排 水 管 道 的 使 Ｈ 】 染 ， 主要 是 通 过 高 速 旋 转 气 流 的 作 用 把 寿 命 ． 需 要旧管道的支撑来 承担常规 １
排 水 管 道 是 重 要 的城 市 基 础 设 施 ， 研 磨材 料旋转 ， 通过产 生 的气 、 固 两 相 作 压 力 和 外 部 载 荷 的综 合 作 用 ， 聚 合 物 在 城 市 建 设 和 发 展 中 占 据 着 非 常 重 要 汽 流 反 复 撞 击 壁 管 ，研 磨 和 切 削 壁 管 ． 的 快 速 固化 仅 需 要 一 个 小 时 就 能 够 止 的地 位 ， ２ ０世 纪 ９ ０年 代 前 普 遍 适 用 供 有 效 的 将 管 壁 上 的 污 垢 、 铁 锈 清 理 的 非 常 使 用 ． 通 过 增 加 壁 厚 还 能 够 显 著 的增
市政排水管道中内衬修复技术的应用
市政排水管道中内衬修复技术的应用摘要：随时间推移，城市基础设施逐渐老化，排水系统结构破坏的可能性越来越大。
排水管道一般深埋地下，更换工程量巨大，成本高，同时会带来环境社会问题，影响正常的生产生活。
城市交通、高速路、铁路、建筑物和河流等的穿越均要求尽量减少开挖土方量，于是非开挖施工技术应运而生，其中管道内衬修复技术作为管道维修的有效手段，值得深入的研究探索。
关键词：管道内衬修复技术；排水管道；应用引言市政排水管道是重要的城市基础设施，其在城市建设和发展中占据着非常重要的地位。
传统的市政排水管道修复方法需要开挖施工，这会给城市建筑物、铁路、高速路、交通等造成一定的影响，于是非开挖修复技术应运而生，内衬修复技术就是非开挖施工技术的一种，其在市政排水管道的修复施工中发挥了非常重要的作用，值得广泛的推广和应用。
1.排水管道内衬修复技术与应用1.1软管内衬翻转修复技术软管内衬翻转修复技术主要是运用树脂加热或遇光固化为原理，通过利用气压或水压等压力把树脂材料翻转进待修复排水管道内部，随后再对管道通入热水或者蒸汽将树脂加热固化，如此一来使得排水管道中得以形成一层新的结构性内衬管道，从而达到修复的目的。
另外在树脂加热固化后，施工人员还需要使用不锈钢衬圈与密封胶这两个材料对端头开展密封处理，这样一来才算完成排水管理内衬修复。
一般来说，软管内衬翻转修复技术通常使用衬管材料与环氧树脂作为翻转材料。
1.2不锈钢管道内衬修复技术结合实践来看，排水管道金属内衬修复技术中，最常采用的便是不锈钢管道内衬修复技术。
该技术主要是通过利用质量稳定的不锈钢板、不锈钢衬管壁薄在需要修复的排水管道内部构成一个挠曲强度大约是硬质氯乙烯的6倍，延伸率大约是60倍的不锈钢衬管，从而达到管道修复之目的。
利用该技术修复后的排水管道，由于不锈钢衬管较薄，这使得修复后水流量影响不大，并且相比于其他内衬修复技术所使用的材料具有更强的耐腐蚀性。
另外，不锈钢管道内衬修复技术所使用施工设备在道路中所占面积不多，因而对于人们正常的生产生活秩序影响较小。
非开挖修复技术在城市排水管道更新改造工程中的应用
非开挖修复技术在城市排水管道更新改造工程中的应用摘要：现如今，随着城市化的快速推进，人口数量也在不断增多，这让城市的污水排放总量也不断增加。
为了未来的发展需要，城市需要对自身的地下管网进行建设，其复杂程度正在不断提高。
可是，城市的地下管道一旦出现问题，也会面临着极大的修复难题。
所以，文章将会对城市排水管道非开挖修复技术进行探讨，并分析其技术优点，同时对其开发原理也进行了浅析，以促进该项技术的运用，并为城市未来发展提供技术支持。
关键词：非开挖修复技术；城市排水管道；应用引言随着我国城市基础设计建设，市政排水管网系统不断完善的同时，部分现状管道也开始陆续临近设计使用寿命。
同时，部分没有达到设计使用年限的管道在使用过程中，受到施工措施不当、使用环境变化、地下水侵蚀等因素影响也会产生各种类型的缺陷，如结垢、淤积、错口、变形等。
这些缺陷不仅影响管道的输水能力，而且可能造成污水渗漏、地表塌陷等对环境产生危害的后果。
基于此，有必要对功能不能完全发挥的管道进行修复。
1排水管道非开挖修复技术的重要意义现阶段在城市发展中，因为维持城市运行的客观要求，城市的地下各类管网是非常复杂的。
因为一些原因，排水管开始出现一些问题。
主要是因为老城区的排水管网，因为长期没有没能等到检修，开始出现堵塞。
因此市政部门就要对这些管道进行适当的维修，对这些管道的问题进行排查，并进行清疏建档。
结合管网的实际功能性缺陷，对管道采取适当的处理技术。
对非开挖修复展开应用，可以让排水管道恢复安全运行的状态，并减少管道的损坏情况。
与以往的修复方法相比，非开挖修复避免了在地表进行开挖作业，采用非开挖修复的方式，对管道的影响也非常有限，在施工方面可以避免技术难度。
施工人员可以结合管道的实际运行状态，适当采用非开挖修复的手段，提升管道的实际运行效率。
城市的发展迅速提升，地下的各类管网也是逐渐变得复杂，分布逐渐广泛起来，若是按照以往的一些技术手段，采用开挖修复的方法，就会让市政投资严重增加，影响管道的正常运行。

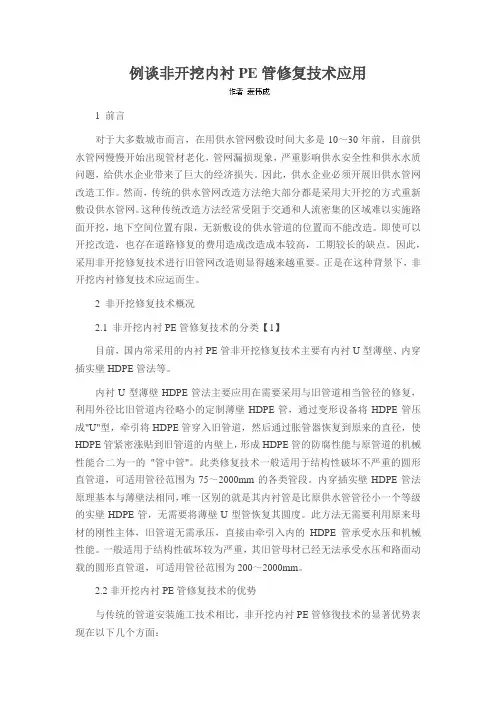

例谈非开挖内衬PE管修复技术应用
例谈非开挖内衬PE管修复技术应用1 前言对于大多数城市而言，在用供水管网敷设时间大多是10～30年前，目前供水管网慢慢开始出现管材老化，管网漏损现象，严重影响供水安全性和供水水质问题，给供水企业带来了巨大的经济损失。
因此，供水企业必须开展旧供水管网改造工作。
然而，传统的供水管网改造方法绝大部分都是采用大开挖的方式重新敷设供水管网。
这种传统改造方法经常受阻于交通和人流密集的区域难以实施路面开挖，地下空间位置有限，无新敷设的供水管道的位置而不能改造。
即使可以开挖改造，也存在道路修复的费用造成改造成本较高，工期较长的缺点。
因此，采用非开挖修复技术进行旧管网改造则显得越来越重要。
正是在这种背景下，非开挖内衬修复技术应运而生。
2 非开挖修复技术概况2.1 非开挖内衬PE管修复技术的分类【1】目前，国内常采用的内衬PE管非开挖修复技术主要有内衬U型薄壁、内穿插实壁HDPE管法等。
内衬U型薄壁HDPE管法主要应用在需要采用与旧管道相当管径的修复，利用外径比旧管道内径略小的定制薄壁HDPE管，通过变形设备将HDPE管压成"U"型，牵引将HDPE管穿入旧管道，然后通过胀管器恢复到原来的直径，使HDPE管紧密涨贴到旧管道的内壁上，形成HDPE管的防腐性能与原管道的机械性能合二为一的"管中管"。
此类修复技术一般适用于结构性破坏不严重的圆形直管道，可适用管径范围为75～2000mm的各类管段。
内穿插实壁HDPE管法原理基本与薄壁法相同，唯一区别的就是其内衬管是比原供水管管径小一个等级的实壁HDPE管，无需要将薄壁U型管恢复其圆度。
此方法无需要利用原来母材的刚性主体，旧管道无需承压，直接由牵引入内的HDPE管承受水压和机械性能。
一般适用于结构性破坏较为严重，其旧管母材已经无法承受水压和路面动载的圆形直管道，可适用管径范围为200～2000mm。
2.2非开挖内衬PE管修复技术的优势与传统的管道安装施工技术相比，非开挖内衬PE管修復技术的显著优势表现在以下几个方面：（1）. 交通干扰小，该技术一般只须在待修复的供水管直管段两侧选择二个或者几个工作坑，无须开挖市政道路，降低了对周围环境的影响以及交通干扰；（2）. 对难以进入的区域也可施工，如供水管道在穿越铁路、市政道路等地方时，传统的施工方法无法替代；（3）. 速度快，施工周期短。

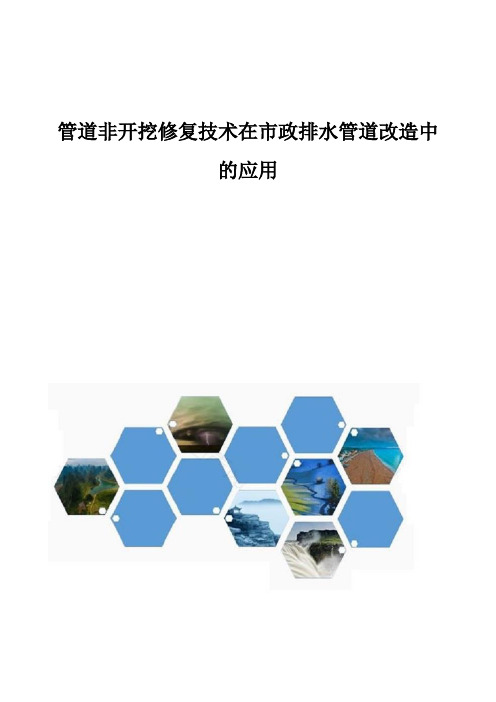

管道非开挖修复技术在市政排水管道改造中的应用
管道非开挖修复技术在市政排水管道改造中的应用摘要：城市排水管道改造修复过程中应用非开挖修复技术可以得到良好的修复效果，但是由于该项技术在我国尚处于初步使用阶段，因此在使用时还存在一些技术上的问题。
对此，相关技术人员应进行更加深入的研究，以此来提升该项技术的使用效果，满足城市地下管网建设的需要。
关键词：非开挖修复技术；市政；排水管道；改造应用1工程概况某路现有内肋增强聚乙烯螺旋波纹管道(公称直径DN600～DN1000mm),为整个光明区的核心排水通道,肩负起城区排水的重任。
长时间使用后,部分管道出现不同程度的错口、破裂、塌陷堵塞等问题,不具备高效的排水能力。
2非开挖技术概述基于非开挖方式展开的管道敷设与修复作业是当前管网工程的重要技术手段,尽管我国在此方面的起步时间较晚,但由于该技术具备多项优势,在短时间内便应用于大量的市政管网工程中。
施工中,以人工进管施工或定、导向钻进的方式为主,在地表处设置一个微小出入口,实现地下管道的敷设、修复等作业,该技术明显缩减了对地面的不良影响范围。
在市政管道工程中,常规的非开挖修复方法主要有两种,即整体式与局部式,均具备较强的适用性,不会受到交通条件的限制。
通常而言,只要设备和地质环境与工程要求相符,均可引入非开挖管道修复技术。
纵观行业发展趋势,一系列新型材料与技术不断被提出,也充分说明了非开挖技术具备极为广阔的应用前景。
3非开挖修复施工技术在应用时存在的问题由于非开挖修复技术在我国起步相对较晚，因此并没有对施工规范、施工技术、施工步骤等进行统一，这样的情况下如果出现跨区域修复现象就会提升排水管道施工的难度；还有一部分地区会将此项技术应用到非排水管道修复施工中。
但是在进行深度探索时经常会受到不同因素的影响，如政策因素、环境因素、资金因素及技术因素等，这也阻碍了该项技术的发展。
此外，非开挖修复技术在使用的过程中部分监理人员并没有真正了解此项技术的应用原理，不仅会给工程实际带来不利的影响，还会导致监管中的漏洞，给修复质量带来直接影响，进而影响后期运行。
排水管道非开挖修复技术的应用
排水管道非开挖修复技术的应用摘要：随着城市化进程的背景，城市排水管道的老化、破损等问题日益凸显。
为解决这一问题，本文以排水管道非开挖修复技术为研究对象，以实际案例为例进行深入研究。
提出采用先进的无开挖修复技术，如管道内补强技术、管道局部拆换技术和光固化修复技术等。
本文的研究成果旨在为相关人员和工程提供参考，有望在城市排水管道维护和修复中发挥积极作用。
关键词：排水管道; 非开挖修复技术; 应用措施引言：排水管道非开挖修复技术在城市基础设施维护中有着重要作用。
然而，传统开挖修复方式面临诸多限制，如对城市运行的干扰、高成本和施工周期较长等问题。
为解决这些问题，创新的非开挖修复技术应运而生。
这些创新技术使得城市排水管道维护更加可靠、高效，为城市可持续发展做出了重要贡献。
一、排水管道非开挖修复技术应用的重要性1.最小化对城市运行的干扰传统的排水管道修复方式通常需要进行开挖作业，这会给城市交通、市容和居民生活带来严重的干扰和不便。
街道的封闭、交通管制和施工噪音都可能引发交通拥堵和社会抱怨。
而排水管道非开挖修复技术能够减少或避免这些干扰，它通过利用现有管道入口或辅助设施，对管道进行修复和加固，无需大规模开挖。
因此，非开挖修复技术能够最小化对城市运行的干扰，保持交通畅通和市民生活的正常秩序。
2.提高施工效率和降低成本相比传统开挖修复，排水管道非开挖修复技术具有更高的施工效率和更低的成本。
传统开挖方式需要大量的人力、物力和时间，不仅要应对开挖作业本身，还需应对地面恢复等附加工作。
而非开挖修复技术可以在较短时间内完成修复任务，减少了施工周期，从而缩短了影响范围，降低了施工成本。
此外，非开挖修复技术通常不需要大量的辅助设备和材料，进一步降低了修复成本。
通过提高施工效率和降低成本，城市管理部门可以更好地利用资源，进行更频繁和及时的管道维护，确保排水系统的稳定运行，减少城市管理压力和经济开支。
二、排水管道非开挖修复技术的应用1.管道内补强技术首先，排水管道的非开挖修复技术之一是管道内补强技术。
给排水管道非开挖垫衬法再生修复施工工法(2)
给排水管道非开挖垫衬法再生修复施工工法给排水管道非开挖垫衬法再生修复施工工法一、前言给排水管道是城市基础设施的重要组成部分，正常运行对城市的生活环境和经济发展至关重要。
然而，长期使用和环境影响等因素导致管道老化、破损，给排水系统出现问题。
为了维护和修复管道的可靠性和稳定性，非开挖垫衬法再生修复施工工法应运而生。
二、工法特点该工法是在不破坏原有管道的情况下，通过内衬新的材料对管道进行修复和加固，具有以下特点：1. 无需开挖：减少了对地面和地下设施的破坏，避免了重新铺设管道带来的不便和成本。
2. 施工周期短：相比于传统的开挖修复方式，非开挖垫衬法能够节约大量时间，缩短施工周期。
3. 成本较低：减少了土方开挖、回填和复原等工程量，降低了施工成本。
4. 维护性好：修复后的管道具有良好的耐腐蚀性和耐磨损性，延长了管道的使用寿命。
5. 提高了管道的流量和传输效率，提升了流体的运输能力。
三、适应范围该工法适用于各种管道材质和直径，包括排水管道、给水管道、天然气管道等。
无论是破损、老化还是腐蚀，都可以通过非开挖垫衬法进行修复和加固。
四、工艺原理该工法的实际工程应用基于以下几个技术措施：1. 检测和评估：通过先进的检测设备对管道进行评估，确定需要修复的管段。
2. 清理和预处理：将管道内的污泥、沉积物清理干净，并对管道表面进行预处理，以保证垫衬材料的附着力。
3. 垫衬材料施工：将特殊垫衬材料塞入管道内，经过膨胀和硬化后形成新的管道内壁。
4. 后续处理：修复后的管道进行验收和检测，确保质量达到设计要求。
五、施工工艺1. 检测和评估：使用无损检测仪器对管道进行全面评估，确定需要修复的管段。
2. 清理和预处理：利用专业清洗设备清理管道内的沉积物和污垢，并对管道表面进行喷砂处理，增强附着力。
3. 垫衬材料施工：根据管道直径和材质选择相应的垫衬材料，将其注入管道内，通过充气或充水使其形成新的管道内壁。
4. 后续处理：修复后的管道进行验收和检测，确保质量达到设计要求。
HDPE浆膜内衬非开挖修复排水管道施工工法
HDPE浆膜内衬非开挖修复排水管道施工工法HDPE浆膜内衬非开挖修复排水管道施工工法一、前言随着城市化进程的加快，排水管道的维护和修复变得日益重要。
传统的开挖修复方法具有破坏性大、施工时间长和成本高的缺点，而HDPE（高密度聚乙烯）浆膜内衬非开挖修复排水管道施工工法作为一种新兴的施工方法，具有施工便捷、环境友好、修复效果持久等优点，因此备受关注。
二、工法特点1. 施工便捷：HDPE浆膜内衬非开挖修复排水管道施工工法不需要进行大面积的开挖，只需要在问题管道的内部进行内衬，大大降低了施工难度。
2. 环境友好：该工法不会产生大量噪音、粉尘和土壤污染，对周边环境的影响小。
3. 修复效果持久：HDPE浆膜具有良好的耐腐蚀性和抗渗透性，能够有效地阻止污水泄露和管道破裂等问题，提高管道的使用寿命。
4. 维护方便：在HDPE浆膜内衬的外层可以加入监测装置，方便监测管道运行状态，及时发现问题并进行维修。
三、适应范围该工法适用于各种排水管道的非开挖修复，包括市政排水管道、工业废水管道、生活污水管道等。
根据具体情况，可以应用于各种直径和材质的管道。
四、工艺原理HDPE浆膜内衬非开挖修复排水管道施工工法的原理是在问题管道的内壁贴合一层HDPE浆膜，形成一个完整的防水层，以修复破损或老化的管道。
具体的施工工艺包括准备工作、材料选择、浆膜制备、浆膜安装和后续处理等步骤。
五、施工工艺 1. 准备工作：对问题管道进行清理和检查，确定修复的具体位置和范围。
2. 材料选择：选择适用于不同管道材质和环境条件的HDPE浆膜，保证修复效果。
3. 浆膜制备：按照浆膜制备工艺要求，将HDPE颗粒熔融成液态，然后通过挤出机制成薄膜状。
4. 浆膜安装：将制备好的浆膜通过特定的施工设备送入管道内，然后利用水流或气流将浆膜贴合到管道内壁。
5. 后续处理：根据需要，可以进行浆膜表面的处理、光固化、连接管道和检测等工序。
六、劳动组织根据具体工程规模和工期安排人员，包括现场管理人员、施工人员和技术人员等。
浅谈城市管道非开挖内衬修复技术的运用
浅谈城市管道非开挖内衬修复技术的运用摘要：非开挖管道修复技术在城市管道修复中应用越来越广泛。
内衬管修复技术原理就是在原管道内衬一个新管道，完成管道的修复，该技术在柔性管道修复作业中的应用已经较为成熟。
关键词：城市管道；非开挖；内衬修复技术；运用为了促进城市管道工程的发展，为人们的生活和生产提供便利，满足现代城市发展的需要，城市管道维修最好采用非开挖修复技术，不仅可以减少对其他构筑物和建筑物的影响，而且具有显著的经济效益和社会效益。
在本工程管道修复的应用中，应根据污水管道的重要性、疾病的程度和影响范围、修复重建目标、道路交通调查、地下管道环境、管道的安全性等，选择合理的施工工艺，综合考虑地面建、构筑物环境及污水管道对该区域的重要性和影响，制定合理的修复方案。
1 非开挖技术的应用价值首先，与传统市政管道的开挖技术相比，非开挖技术主要是利用先进的钻孔机械设备在地下环境中钻孔并敷设管道，对人工和大型挖掘设备的依赖性较小，能极大程度地减少人工成本和设备租用成本，减少资金投入，获得更好的经济效益。
其次，非开挖技术在施工中由于不会使用大型的挖掘设备，施工的灵活性大幅提升，即便在狭窄的环境中也能进行施工，最大化减少对周边居民正常生活的影响，具有良好的社会效益。
最后，在市政管道施工中采用非开挖施工技术，能得到精密程度更好的管道坑，大幅提升市政管道的建设质量，还能避免与周围建筑物产生接触，确保管道的建设符合设计要求。
非开挖技术不仅能用于市政工程地下给排水管道的敷设、修复、更换等，还能用于修改地下电缆线路等工作，具有良好的应用价值[2]。
但是，非开挖技术的使用对开挖设备的依赖性较强，目前国内建筑行业中的非开挖技术并未达到成熟水平，与技术成熟国家相比还有很大不足。
但发展中国家对非开挖技术重要性的认识不断提升，国内对非开挖技术的研究也不断深入，在市政工程中的应用范围也不断扩大。
2现代城市管道常见的非开挖修复技术某道路地道施工时上跨此管道的最近距离仅0.4m，且根据现场排摸，曹杨路14#井下游段的DN3500合流一期污水总管已出现管内混凝土氧化及脱落情况，局部管内管壁有渗漏情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
免挖掘浆膜内衬修复排水管道技术应用及发展摘要:对目前国内外非开挖管道修复技术进行了全面分析,重点介绍了免挖掘浆膜内衬技术在修复排水管道方面的应用及发展。
关键词:免挖掘管道修复浆膜内衬
在城市基础设施维护和建设过程中,地下管道老化及破损是经常要面对的难题之一。
传统的应对措施是开挖更换管道,但因开挖封路施工而产生的交通、环境问题使居民生活痛苦不堪,因此非开挖管道修复技术应运而生。
非开挖管道修复技术于产生上世纪70年代,在不开挖或少开挖(仅开挖工作井)的情况下,利用原管位资源,采取相关技术在现有管道内安装内衬(新管道)的方式使管道获得再生,可以重新获得30～50年的使用寿命。
由于其独特的技术特征,在施工过程中对城镇交通影响小,且效率高、成本低,创造了良好的社会效益及经济效益。
1 国内外常用的非开挖管道修复技术
1.1 局部及井口修复技术
丹麦、澳大利亚、英国等国公司开发了利用膨胀压力将玻璃纤维、PVC带、橡胶密封等材料与现有管道紧密贴合,进而达到维修管道破断、裂隙、错位、接头开缝以及损坏的目的。
1.2 聚烯烃材料为主体的修复技术
利用折叠变形法、热拔法、冷轧法和Trolining修复系统等方法将聚乙烯材料内衬修复管道内。
使用这种方法时,管道修复后的截面积有一定的减小,内衬与原管道之间没有间隙,因而不需灌浆,可用于管道的长距离修复。
1.3 原位固化修复技术(CIPP)
在水压或气压的作用下,将一种特制的聚脂毛毡树脂内衬管敷设于原有管道内表面,并通过特殊的黏合剂紧密地与原管道内壁粘合在一起,由此达到管道修复(更新)的目的,并且衬管材料不会影响输送介质的品质。
1.4 液体凝固材料的修复技术
主要有水泥砂浆管道修复技术、环氧树脂及聚酯树脂喷涂或挤涂修复技术,应用在低压管道系统应用的管道类别有煤气管道、自来水管道及污水排放系统等。
2 浆膜内衬技术的技术特点
2.1 技术工艺介绍
将外侧带有钉状的HDPE材料按照修复要求的尺寸制作成管状,折叠成U型,从检查井一端拉入到待修管道中,将两端封闭,充入空气或水并保持一定的压力;针对HDPE材料与原管道之间的空隙进行压力注浆,浆液为特制的喷射混合物,这种高强度的材料可以把钉状材料
永久性牢固就位在管道内壁上,达到修复破损管道的目的。
2.2 浆膜内衬的技术特点
HDPE材料耐腐蚀性强,不结垢,不易滋生细菌,长寿命,20 ℃条件下,有效使用达50年。
材料内壁摩擦系数低,介质输送能力强。
特殊浆液注浆,高强度、防渗漏材料对原管道产生结构性修复,大大提高修复后的管道环刚度指标。
利用工作坑将材料送入原管道内,利用现有的检查井就能完成施工作业,施工时间安排灵活,对道路交通不产生大的影响,适用于任何路段的管道施工。
施工噪音小,无施工污染,施工器具占地面积小。
修复的适应性强,可对DN500～DN2000以上的各种形状的管道、方涵、盖板河等供排水设施进行修复施工。
3 浆膜内衬修复排水管道的应用
工程施工分为HDPE钉状材料焊接和现场安装两个部分。
3.1 HDPE钉状材料焊接
在一定面积的加工厂房将HDPE钉状材料根据不同管道直径进行裁剪和焊接使其成为管状内衬材料。
3.2 现场安装施工
堵水-管道清洗-管道检测-管状材料放入待修母管-充气封堵材料端口-端口焊接-注水打压-配浆-压力注浆-保持水压浆体固化-撤压抹
口-CCTV检测验收-拆堵通水。
(1)对原管道(称母管)进行高压水清洗和拉膛清淤工作;并对母管所处的管线上下游实行调水堵水工作。
(2)管道用气囊封堵之后通过内窥检测设备,检查管道内有无漏水、尖锐物体等不利于施工的管道现状并进行预处理,除去尖锐物体,封堵漏水部位。
(3)根据施工段的长度和直径,将HDPE材料制作成一定直径大小的管状材料。
HDPE厚度3 mm,钉状物垂直高度为19 mm,材料用牵引机通过工作坑从管道的一端缓慢拉入至另一端。
(4)对材料的端口进行焊接,安装注浆管和排气管,用导流式气囊将管状材料的两内测端口封堵,并安装注水管,打压注水。
(5)根据一定的比例将特殊浆材料和添加配料用水混合,搅拌后,进行稠度测试并确认达到要求,对管状内衬材料与母管间的空隙进行特殊浆液的压力注浆施工并按要求控制压力的变化。
(6)注浆完成后,保持管道内的水压,等待浆液凝固。
凝固时间约18 h。
(7)注浆完成,浆液固化后,两端抹口,施工完成,进行管道内窥检测和录像,拆除气囊恢复通水。
4 结语
免挖掘浆膜内衬修复排水管道在经济、环境方面等有着很大的优势。
并且极大的缩短了施工工期,由于HDPE管的性能优秀,修复后的管道符合质量要求,管道的排水能力较修复之前有很大提高。
随着浆膜内衬技术的深入研究及市场的日臻成熟,内衬非开挖管道修复技术必将得到广泛应用。
参考文献
[1] 王朝建.内衬非开挖管道修复技术及其应用分析[J].探矿工程(岩土钻掘工程),2008(3):54-56.
[2] 宋连仲,张伟林,陈昭.国内外管道修复技术现状及发展趋势[J].中国给水排水,2005,21(3):35-37.。
