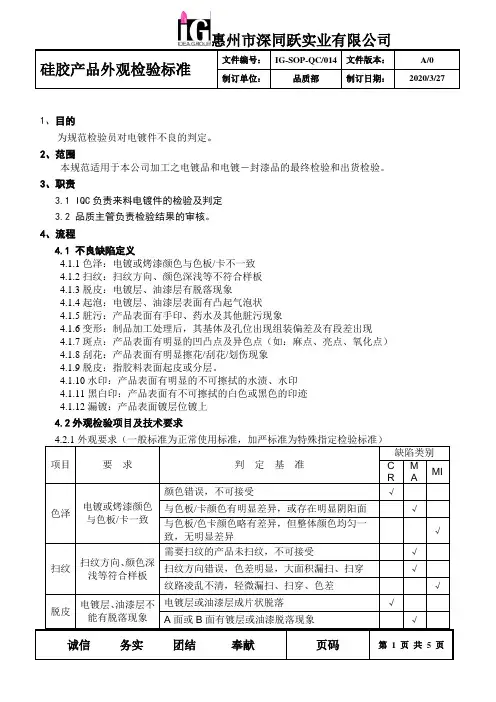

硅胶外观检验通用标准

制订单位：品质部制订日期：2020/3/27

1、目的

为规范检验员对电镀件不良的判定。

2、范围

本规范适用于本公司加工之电镀品和电镀－封漆品的最终检验和出货检验。

3、职责

3.1 IQC负责来料电镀件的检验及判定

3.2 品质主管负责检验结果的审核。

4、流程

4.1 不良缺陷定义

4.1.1 色泽：电镀或烤漆颜色与色板/卡不一致

4.1.2扫纹：扫纹方向、颜色深浅等不符合样板

4.1.3脱皮：电镀层、油漆层有脱落现象

4.1.4起泡：电镀层、油漆层表面有凸起气泡状

4.1.5脏污：产品表面有手印、药水及其他脏污现象

4.1.6变形：制品加工处理后，其基体及孔位出现组装偏差及有段差出现

4.1.7斑点：产品表面有明显的凹凸点及异色点（如：麻点、亮点、氧化点）

4.1.8 刮花：产品表面有明显擦花/刮花/划伤现象

4.1.9 脱皮：指胶料表面起皮或分层。

4.1.10 水印：产品表面有明显的不可擦拭的水渍、水印

4.1.11黑白印：产品表面有不可擦拭的白色或黑色的印迹

4.1.12漏镀：产品表面镀层位镀上

4.2外观检验项目及技术要求

项目要求判定基准

缺陷类别

C

R

M

A

MI

色泽电镀或烤漆颜色

与色板/卡一致

颜色错误，不可接受√

与色板/卡颜色有明显差异，或存在明显阴阳面√

与色板/色卡颜色略有差异，但整体颜色均匀一

致，无明显差异

√

扫纹扫纹方向、颜色深

浅等符合样板

需要扫纹的产品未扫纹，不可接受√

扫纹方向错误，色差明显，大面积漏扫、扫穿√

纹路凌乱不清，轻微漏扫、扫穿、色差√

脱皮电镀层、油漆层不

能有脱落现象

电镀层或油漆层成片状脱落√

A面或B面有镀层或油漆脱落现象√

制订单位：品质部制订日期：2020/3/27

C面镀层或油漆脱落面积≥3mm2√

C面镀层或油漆脱落面积1mm2≤S＜3mm2√

起泡电镀层、油漆层不

能有起泡现象

产品表面有易破裂的大气泡或成片小气泡√

A面有不成片的小气泡√

B面10cm2内有直径＞0.5mm的小气泡超过1

个

√B面10cm2内有直径≤0.5mm的小气泡超过2

个

√C面10cm2内有直径＞0.5mm的小气泡超过3

个

√C面10cm2内有直径≤0.5mm的小气泡超过5

个

√

脏污

产品表面不能有

手印、药水及其他

脏污现象

产品表面残留有大片污物、液体、血液等√

A面残留有1mm2≤S≤2mm2的污渍√

B面或C面残留有面积大于2mm2的污渍√

B面残留有1mm2≤S≤2mm2的污渍，10cm2内

不超过1处

√C面残留有1mm2≤S≤2mm2的污渍，10cm2内

不超过2处

√

变形制品加工处理后，

其基体及孔位不

能有变形现象

制品经表面加工后，出现明显弯曲、翘角等变形

现象

√

制品经表面加工后，A面出现明显凹凸等变形现

象

√

制品经表面加工后，装配部位发生变形，无法装

配

√

B面、C面加工后的凹凸痕，深度或高度不超过

1mm，且10cm2内不超过2处

√孔位、装配位加工变形但不影响装配，且组装后

可以遮掩或不影响外观

√

项目要求判定基准

缺陷类别

C

R

M

A

MI

斑点

产品表面不能有

明显的凹凸点及

异色点（如：麻点、

亮点、氧化点）

产品表面有大片密密麻麻的斑点√

A面10cm2内有面积≥0.3mm2的斑点超过1个√

A面10cm2内有0.08≤S＜0.3mm2的斑点超过2

个

√B面10cm2内有面积≥0.3mm2的斑点超过2个√

制订单位：品质部制订日期：2020/3/27 B面10cm2内有0.08≤S＜0.3mm2的斑点超过3

个

√

擦花刮花划伤产品表面无明显

擦花/刮花/划伤

现象

1）A面：轻微擦花/刮花/划伤，面积≤0.3mm2√

严重擦花/刮花/划伤，面积＞0.3mm2√

2）B面：轻微擦花/刮花/划伤，面积≤0.5mm2√

严重擦花/刮花/划伤，面积＞0.5mm2√

3）C面：轻微擦花/刮花/划伤，1.5mm2≤S≤

3.0mm2

√

严重擦花/刮花/划伤，面积＞3.0mm2√

碰伤产品表面不能有

明显的碰伤现象

A面或B面有明显的、损伤镀层的碰伤，不可接

受

√

A面有不损伤镀层的碰伤，面积≥1.0mm2，不可

接受

√

B面及边角碰伤面积＞1.5mm2，组装后影响整体

外观

√

B面及边角碰伤，0.5mm2≤S≤1.5mm2√

C面及边角碰变形，但组装后不影响整体外观√

C面及边角碰变形，组装后影响整体外观√

水印

产品表面不能有

明显的水渍、水印

电镀件表面有明显的、不可擦除的水渍、水印√

A面水渍水印面积≤3.0mm2，40cm处观察不明

显

√B面水渍水印面积≤5.0mm2，40cm处观察不明

显

√C面水渍水印面积≤10mm2，40cm处观察不明

显

√

黑印白印产品表面不能有

明显的异色斑迹

电镀件表面有明显的白印或黑印，面积≥2.0mm2√

白印或黑印面积＜2.0mm2，40cm处观察不明显√

漏镀产品表面不允许

有镀层未镀上的

情况

电镀件A面或B面有漏底材现象，不可接受√(√)

电镀件A面或B面有相关镀层未镀上，不可接受√

电极点周围有未镀上痕迹，组装后不能完全遮盖，

其外露面积不超过2.0mm2，且40cm处观察不

明显

√

电镀件凹位或阴角位明显发黄，组装后又不能够

遮盖的，不可接受

√

电镀件内部出现发黄面积超过其所在面的1/3

或，在组装后基本可遮盖，可接受

√

电镀件内部未镀上的地方生锈，不能接受√
