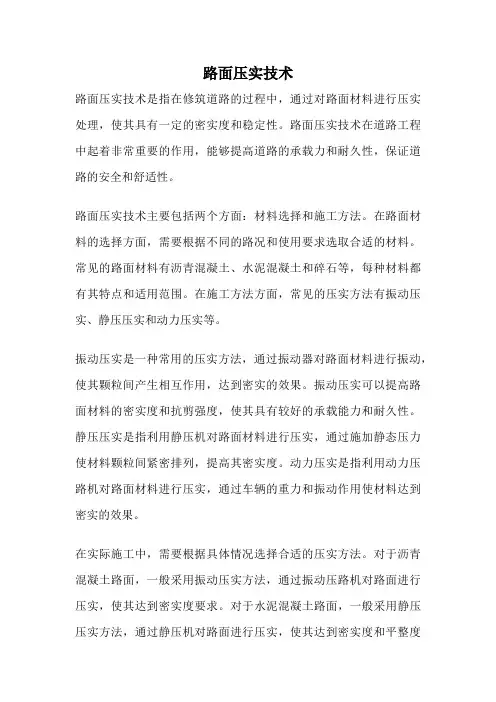

路面压实技术
路面压实技术路面压实技术是指在修筑道路的过程中，通过对路面材料进行压实处理，使其具有一定的密实度和稳定性。
路面压实技术在道路工程中起着非常重要的作用，能够提高道路的承载力和耐久性，保证道路的安全和舒适性。
路面压实技术主要包括两个方面：材料选择和施工方法。
在路面材料的选择方面，需要根据不同的路况和使用要求选取合适的材料。
常见的路面材料有沥青混凝土、水泥混凝土和碎石等，每种材料都有其特点和适用范围。
在施工方法方面，常见的压实方法有振动压实、静压压实和动力压实等。
振动压实是一种常用的压实方法，通过振动器对路面材料进行振动，使其颗粒间产生相互作用，达到密实的效果。
振动压实可以提高路面材料的密实度和抗剪强度，使其具有较好的承载能力和耐久性。
静压压实是指利用静压机对路面材料进行压实，通过施加静态压力使材料颗粒间紧密排列，提高其密实度。
动力压实是指利用动力压路机对路面材料进行压实，通过车辆的重力和振动作用使材料达到密实的效果。
在实际施工中，需要根据具体情况选择合适的压实方法。
对于沥青混凝土路面，一般采用振动压实方法，通过振动压路机对路面进行压实，使其达到密实度要求。
对于水泥混凝土路面，一般采用静压压实方法，通过静压机对路面进行压实，使其达到密实度和平整度要求。
对于碎石路面，一般采用动力压实方法，通过压路机对路面进行压实，使其达到密实度和稳定性要求。
除了选择合适的压实方法，还需要注意施工的时间和条件。
一般情况下，路面施工应选择在天气晴朗、气温适宜的时候进行，避免雨水或低温对施工质量的影响。
此外，还需要注意施工过程中的水分控制，避免路面材料过湿或过干对压实效果的影响。
同时，施工过程中还需要进行现场监测，及时调整施工参数，确保施工质量。
路面压实技术是道路工程中非常重要的一环，能够提高道路的承载能力和耐久性。
在选择材料和施工方法时，需要根据具体情况进行合理的选择，并注意施工的时间和条件。
只有确保施工质量和施工过程中的监测调整，才能保证道路的安全和舒适性。
振动压路机
• 按驱动轮数量可分为：单轮驱动、双 轮驱动和全轮振动。
•按传动系传动方式可分为：机械传动、液力机 械传动、液压－机械传动和全液压传动。
•按振动轮外部结构可分为：光轮、凸块和橡胶 滚轮。
•按振动轮内部结构可分为：振动、振荡和垂直 振动。其中振动又可分为：单频单幅、单频双 幅、单频多幅、多频多幅和无级调频调幅。
蛙式夯实机
拖式凸块碾
轮胎驱动振动压路机
串联式振动压路机
冲击式压路机
振动平板夯实机
振动冲击夯实机
第二节 振动压路机的类型
按结构质量划 分
轻型 中型 重型 超重型
结构质量 <1t
结构质量 1-4t
结构质量 5-8t
结构质量 10-14t
振动压路机按质量分类表
• 按行驶方式分为：自行式、拖式和手 扶式。
振动压路机主要用在公路、铁路、机场、港口、 建筑等工程中，用来压实各种土壤、碎石料、各种 沥青混凝土等。在公路施工中，多用在路基、路面 的压实。
发动机故障
1、柴油机起动困难或不能起动
原因分析： 1.蓄电池电力不足。 2.启动电路接头脱落或接触不良。 3. 起动电机炭刷与整流子接触不良。 4．燃油箱内柴油太少，或油的质量差。 5．燃油管路或滤清器阻塞。 6．燃油系统进入空气。 7．其它柴油机故障。
压路机振幅
• 调整偏心块，偏心轴 的质量大小。
大小和振动 力的调节
• 调整偏心块，偏心轴 的质量分布。
压路机振动 频率的调节
• 改变偏心块，偏心 轴的转速来实现。
双钢轮振动压路机
组合式振动压路机
拖式振动压路机
凸块振动轮压路机

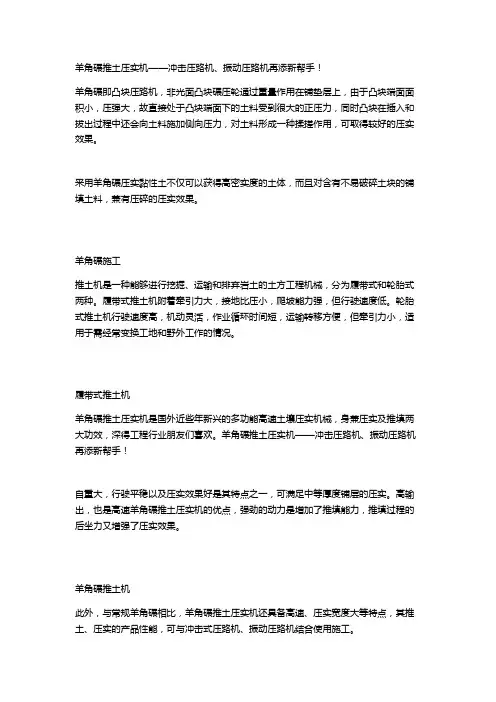

羊角碾推土压实机——冲击压路机、振动压路机,冲击式压实机,梅花碾再添新帮手!
羊角碾推土压实机——冲击压路机、振动压路机再添新帮手！羊角碾即凸块压路机，非光面凸块碾压轮通过重量作用在铺垫层上，由于凸块端面面积小，压强大，故直接处于凸块端面下的土料受到很大的正压力，同时凸块在插入和拔出过程中还会向土料施加侧向压力，对土料形成一种揉搓作用，可取得较好的压实效果。
采用羊角碾压实黏性土不仅可以获得高密实度的土体，而且对含有不易破碎土块的铺填土料，兼有压碎的压实效果。
羊角碾施工推土机是一种能够进行挖掘、运输和排弃岩土的土方工程机械，分为履带式和轮胎式两种。
履带式推土机附着牵引力大，接地比压小，爬坡能力强，但行驶速度低。
轮胎式推土机行驶速度高，机动灵活，作业循环时间短，运输转移方便，但牵引力小，适用于需经常变换工地和野外工作的情况。
履带式推土机羊角碾推土压实机是国外近些年新兴的多功能高速土壤压实机械，身兼压实及推填两大功效，深得工程行业朋友们喜欢。
羊角碾推土压实机——冲击压路机、振动压路机再添新帮手！自重大，行驶平稳以及压实效果好是其特点之一，可满足中等厚度铺层的压实。
高输出，也是高速羊角碾推土压实机的优点，强劲的动力是增加了推填能力，推填过程的后坐力又增强了压实效果。
羊角碾推土机此外，与常规羊角碾相比，羊角碾推土压实机还具备高速、压实宽度大等特点，其推土、压实的产品性能，可与冲击式压路机、振动压路机结合使用施工。
冲击式压路机施工冲击式压路机在碾压前期，巨大的冲击力会在压实基础上形成较大的“波浪纹”，“波浪纹”极大地影响了冲击碾压速度，进而影响到施工效果与生产效率。
此时，如果使用羊角碾推土压实机，快速推平“波浪纹”的同时，还有增幅压实效果，大大地提高了施工作业功效。
羊角碾推土压实机施工羊角碾推土压实机显著的特点是前后共设有四个高强合金压实齿碾压轮，钢轮表面配备有齿盘和羊角碾齿，高强度合金钢羊角碾齿交错呈螺旋排列，独特的齿形布置，在保证行走平稳的同时，不但有高强度捣固碾压作用，而且还具备一定的切割破碎功能。
我国液压振动压路机的发展机遇与挑战——国内外大型振动压路机液压技术回路分析
关 键 词 ：工程 机 械 ；振 动 压 路 机 ；液压 技 术 回 路 ；液 压 系统 中 图分 类号 ： １． Ｕ４ ５ ５ 文献标识码 ： Ａ 文章 编 号 ：６ １ ６ ８ ２ ０ ）５ １ １ ３ １７ —２ ６ 《０ ６ ０ —０ ０ —０
振 动压路 机依 靠机 械 自身质 量及 其激 振装 置产
活 ； 动机 熄 火 、 向 泵不 供 油 时 ， 能 实 现 手 动转 发 转 仍
向 。该 机 的最 大 特点 是液 压 回路简 单 、 可靠 ， 无法 但 调 频 调幅 。
１ ２ Ｂ １ Ｄ Ｐ 型振 动压 路 机 ． Ｗ２ ７ ／ Ｄ
Ｂ １ Ｄ Ｐ 型 振 动 压 路 机 是 德 国 Ｂ ＭＡＧ ｗ２ ７ ／ Ｄ ０
维普资讯
公 路 与 汽 运
总第 １ ６ １ 期
Ｈｉ ｈ ｙ ｇ ｗａ ｓ＆ Ａｕ ｏ ｔｖ ｔ ｍｏ ｉｅＡｐｐ ｉａ ｉｎ ｌｃ ｔｏ ｓ
１１ ０
我 国液 压 振 动 压 路 机 的发 展 机 遇 与 挑 战
— —
国 内外 大 型振 动 压 路 机 液 压 技 术 回路 分 析
生的激 振力共 同作 用 ， 降低 被 压 实 材 料 颗 粒 间 的 内
缓 冲补 油 ； 位三 通 液动换 向 阀与压 力 阀组 成 阀组 ， 三 实现 低压 油路 热 冷 油 交换 ； 走 二 位 二 通 电 磁 阀 能 行 实现 驱动 轮 的紧 急 制 动 ， 该 机 不 能 保 证 在 行 走惯 但 性力 作用 下实 现 即时 制动 。 由双 向变 量轴 向柱 塞 振 动泵 总成 和双 向定 量 振动 液 压马 达总 成组 成 振动 闭 式 回路 。振 频 、 幅 为单 频 单 幅 （ ５Ｈｚ３ ｒｍ） 性 振 ２ ／ ａ ， 能稳 定 、 可靠 。转 向液压 回路 是 由转 向泵 、 液压 转 全 向器 和转 向油 缸 组成 的开 式 回路 ， 构紧凑 ， 纵灵 结 操
路基工程振动碾压施工(3篇)
第1篇一、振动碾压施工原理振动碾压施工是利用振动压路机产生的振动能量，使土体颗粒产生相对位移，从而实现土体密实的一种施工方法。
振动压路机通过发动机带动振动轮产生高频振动，使土体颗粒在振动力的作用下产生相互挤压、滚动和滑动，使土体孔隙减小，提高路基的密实度和强度。
二、振动碾压施工流程1. 施工准备（1）测量放样：根据设计图纸，确定路基中线、边线和标高，进行测量放样。
（2）清表整地：清除路基表面的杂草、杂物、树根等，平整场地。
（3）土方填筑：按照设计要求，分层填筑土方，确保路基厚度符合要求。
2. 振动碾压施工（1）选择合适的振动压路机：根据路基类型、厚度和土质等因素，选择合适的振动压路机。
（2）确定碾压遍数：根据土质、路基厚度和设计要求，确定碾压遍数。
（3）碾压顺序：按照先低后高、先两侧后中间、先路基边缘后中央的原则进行碾压。
（4）碾压速度：根据土质和碾压遍数，控制碾压速度，确保碾压效果。
（5）碾压质量检查：在碾压过程中，对路基表面进行平整度、高程和压实度等质量检查。
三、振动碾压施工注意事项1. 确保土料质量：选用符合设计要求的土料，避免使用含水量过高、有机质含量过高的土料。
2. 控制填筑厚度：根据土质和压实要求，合理控制填筑厚度，避免过厚导致压实效果不佳。
3. 适时调整碾压遍数：根据土质和压实要求，适时调整碾压遍数，确保路基密实度。
4. 注意碾压顺序：按照先低后高、先两侧后中间、先路基边缘后中央的原则进行碾压，确保碾压均匀。
5. 检查碾压质量：在碾压过程中，对路基表面进行平整度、高程和压实度等质量检查，确保路基质量。
四、振动碾压施工优势1. 提高路基密实度：振动碾压施工能够有效提高路基密实度，提高路基的承载能力和稳定性。
2. 短缩施工工期：振动碾压施工速度较快，能够缩短施工工期。
3. 降低施工成本：振动碾压施工设备投资较小，施工成本较低。
4. 环保：振动碾压施工过程中，振动能量能够有效排除土体中的空气和水分，降低扬尘污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动压路机与振动压实的前沿技术祁隽燕 葛恒安振动压路机一出现,就立即引起世人的关注,与静作用压路机相比,它具有压实效果好、生产效率高等优点,在工程质量和进度要求越来越严格的今天,受到广大施工单位的一致青睐。
随着振动压实技术和控制技术的不断提高,特别是微电子技术、自动控制技术和计算机技术等的迅猛发展,振动压路机的发展前景更是一片光明。
1 振动压路机1 1 发展概况振动压路机存在的时间并不长,1930年德国人最先使用了振动压实技术,并于1940年成功发明了拖式振动压路机。
振动压实技术和振动压路机的出现,彻底改变了压实效果简单依靠重量或增大线压力的方式。
随着振动压实理论研究的不断深入,振动压路机产品的规格品种也越来越多,尤其是20世纪70年代静液传动和液压控制技术在振动压路机上得到了应用,出现了调频调幅式振动压路机,为压实工作参数的优化调节奠定了基础,使得振动压路机迅速成为世界压路机市场的主导者,现已占据了世界市场80%以上的份额。
国内振动压路机的发展源于1961年西安公路学院(长安大学前身)与西安筑路机械厂联合开发出的3t自行式振动压路机。
1984年徐州工程机械制造厂引进瑞典戴纳帕克(Dynapac)公司的CA25单钢轮振动压路机和CC21型串联式振动压路机技术,1987年洛阳建筑机械厂引进了德国宝马(Bo mag)公司BW217D和BW217AD振动压路机技术, 90年代江麓机械厂引进了德国伟博麦士(Vibro max)公司的W1102系列振动压路机技术。
当时国外最为先进的振动压实技术几乎都进入了中国,从此中国的压路机制造业进入了发展的快车道。
目前,我国已形成以徐工和洛建为代表的80多家压路机生产企业,并初步形成了手扶式振动系列、拖式振动系列、自行式振动系列等产品,基本上可以满足国内需求,并具有一定的出口能力。
由于我国振动压路机起步较晚,整体水平与国外先进水平相比仍有较大差距,尤其是重型和超重型振动压路机生产数量和品种仍然较少,路肩和沟槽等专用压实设备缺乏,产品的可靠性和外观质量等综合技术经济指标和自动控制技术方面仍低于国外先进水平。
1 2 振动压路机的新发展随着对新的压实技术和方法的不断探索,振动压路机出现了许多新的变化。
如振荡压路机、冲击式压路机和垂直振动压路机已经由20世纪80年代初期的设想和80年代中期的研制试验,发展到现在已可向市场提供系列产品。
并且在发展中进一步确定了各自的应用领域,逐渐成为该领域内主要的机种之一。
1 2 1 振荡压路机振荡压实是20世纪80年代出现的一种新的压实方法和技术,首先提出这一概念的是瑞典的H Thurner博士,方法是利用两根互成180 的偏心轴来产生按正弦曲线变化的交变转矩,施加于滚轮1 振荡马达2 减振器3 振荡滚筒4 机架5 偏心轴6 中心轴7 同步齿形带8 偏心块9 偏心轴轴承座 10 中心轴轴承座图1 振荡轮结构原理图上,使它产生一种绕轴心的振荡运动(见图1)。
交变的剪切力使滚轮对地面产生一种类似轮胎压路机35建筑机械 2002(9)的搓揉作用,这种搓揉作用能防止表面的裂缝并使压实表面光滑平整,对于那些难于压实的改性沥青路面和RCC 路面则有着特殊的效果。
此外,由于振荡压实过程进展平缓而无冲击,因而不易压碎骨料,能防止面层振松,特别适合于表面沿路面厚薄不均匀的场合。
另外,对于减少机架和邻近地面的振动、节省压实能量、改善驾驶员的工作条件、延长机器使用寿命和降低使用成本方面都具有显著的优越性。
国内徐工生产的振荡压路机已系列化。
1 2 2 冲击式压路机冲击压实是一种冲击和搓揉作用相结合的压实方法。
冲击压实的原理看起来很简单(见图2),但要实现这一原理却需要解决一系列有着相当难度a 滚轮升至最高位置;b 越过最高点后,产生冲击力矩;c 在冲击力矩作用下,滚轮冲击地面图2 非圆滚轮压实土壤的工作原理的基本问题,如:牵引力平稳的问题,冲击下落时滚轮自由转动而不受牵引车限制的问题,运输转移问题,冲击载荷对机器本身影响的问题等。
作为一种比较成熟的冲击压实技术并可供实用的冲击式压路机,则是南非国家运输和道路研究所(NI TRR)经历了20世纪70至80年代整整十多年的深入研究后才发展起来的,到了90年代已经形成了系列产品。
由于压实深度大、碾压速度高,生产能力明显大于通常的重型振动压路机。
我国有关厂家已经开发研制出了此类冲击式压路机,如徐工生产的YC12型冲击式压路机。
1 2 3 垂直振动压路机垂直振动压路机是一种机动性好、压实效率高的振动压路机,其振动机构为两轴式振动机构,类似振荡压路机的振动机构(见图3)。
两根偏心轴在水平方向呈对称配置,通过同步齿轮以相反方向转动,使得水平方向的力相互抵消,垂直方向的力叠加形成强大的振动力。
在碾压过程中,激振器始终不转动,轮圈经轴承绕激振器壳体转动。
用于水泥混凝土的压实,其效果非常显著,隔振效果也比普通的单轴振动方式好,但结构相对复杂、生产成本高。
日本酒井重工研制的SD450型垂直振动压路机,工作质量10000kg,振动频率43 3Hz,振幅1 4mm,压实土壤时的压实度达到108 5%,压实水泥混凝土铺层厚度可达1 5m 。
与同类型振动压路机相比,生产效率大幅度提高。
1 减振橡胶2 行走马达3 滚筒4 超振器壳体5 偏心轴6 减振橡胶7 振动马达8 同步齿轮9 偏心轴图3 垂直振动轮结构原理图2 振动压实的前沿技术随着现代新技术革命的兴起,特别是微电子技术、自动控制技术和计算机技术等高科技的迅速发展,引导着压实机械向着自动化、智能化和机器人化的方向发展。
2 1 压实过程监测技术由于传统压实监测方法存在很大的缺点,早在20世纪60年代初就有人提出了利用振动部件与基础之间相互作用的动力特性来判断压实进程的设想。
这种方法的原理是建立在当地面在振动部件的作用下逐步压实时,地面与机器系统的动力特性也在变化,这种变化将指示出地面承压能力变化的相对数值,从而也反映了地面被压实的程度。
最先将这一思想变为现实并安装在压路机上的一种压实度监测装置是德国的B TM 压实计,其B TM05型计算机压实控制测量系统,可以进行连续和实时测量并处理压实过程中压实度的变化情况,可显示或打印出压实层剖面各点的压实质量。
在此基础上该公司又开发出一种可与微机相连的离线处理系统BC M03,数据经处理后可以绘制出整个压实地区的压实质量图。
36建筑机械 2002(9)2 2 压实过程计算机仿真技术在压实理论和技术的研究中,试验研究与计算机仿真技术的结合将成为更加重要的研究手段。
计算机辅助设计、辅助试验、辅助制造、辅助管理以及辅助工程将使压实机械的研制过程从构想、设计、制造、试验到使用、维修、管理的全过程成为高度自动化和现代化的过程。
如瑞典Geodynamik 技术咨询公司开发的一种振动压实过程的计算机仿真软件(见图4),这一软件的特点是建立一种土壤的非线性动力学模型,将土壤最基本的物理力学特性:土壤的密度、弹性模量、泊松比、内摩擦系数作为计算机仿真模型的输入参数,通过不同的土壤条件和不同的机械参数下模拟滚轮与土壤相互作用的动力学特性,对现有振动压路机的压实性能进行评价和对设计的新机型进行性能预测。
同时还可以根据给定的土壤条件对压实作业选用不同的机型和不同的施工工艺,并对方案进行比较和优化。
图4 Geodynamik 公司的土壤压路机动力学模型2 3 压实机械辅助选择技术宝马(Bomag)公司则向用户推出了一种名为CARE (Computer Aided Roller Selec tion In Earthworks)的土方压实机械辅助选择软件,作为选择压实设备的辅助工具。
它可以帮助用户根据压实过程的工作量、现场条件、材料特性、葡氏压实曲线以及所要求的压实度来选择该公司的三种压实机械配置方案,对每种方案均可提供各种使用参数的选用建议,包括压轮类型、振幅和频率、铺层厚度和铺层数、每层压实带的安排、碾压速度和遍数以及压实生产率和压实时间的确定。
2 4 压实机械智能化技术在压实过程和机器工作状态实时监测的基础上,压实机械进一步向智能化方向发展。
将自适应和自学习技术引入压实控制中,并在此基础上实现压实作业的最优控制。
通过一段时间的压实实践,压路机会自动对压实作业的各项参数(如频率、振幅、碾压速度和遍数)进行不同组合,并判断其压实效果,从而决定最优控制的方案。
当使用条件(如土质情况)变化时,它会不断改变自身的参数,自动适应外部或内部状况的变化,使压实作业始终在良好的条件下进行。
另外随机电脑将普遍应用在压实机械上,用以对工作过程的监测、机器技术状态的诊断、报警和故障分析。
人工智能的介入将大大改善机器的维修保养工作,并加速它们的现代化进程。
现在国外无人操纵的振动压路机已经应用在某些特殊的环境,如危险地带、水下压实作业等,我国江麓机械厂也研制出了无人驾驶振动压路机。
2 5 压实过程自动控制技术在自动控制方面,B omag 公司最新推出了一种用于双钢轮振动压路机的Variomatic 和用于单钢轮振动压路机的Variocontrol 调幅系统,它可以根据土质条件自动进行振幅和压实能量的输出。
由于地面接触力随着压实强度的变化而变化,钢轮的振动方向根据系统内的加速度传感器连续测试钢轮的动态特性,并通过记录评估这些数据,进而使振动方向在水平和垂直方向之间自动进行调整。
另外,Bomag 公司还推出了一种称作ASC (Anit Slip Control)的自动滑转控制系统,该系统通过监测振动轮和胶轮之间的滑转,借助于调整液压驱动系统的液流量,来提供最佳的牵引条件,避免设备停顿或下滑,据称安装该系统的压路机爬坡能力高达68%。
2 6 压实过程全球定位技术Bomag 公司最新推出了一种MSGPS (Measuring System Global Positioning System)全球定位监测系统,该系统由微机、触摸屏和专门开发的CAD 软件所组成。
通过此系统,压路机的位置可以被非常精确地记录下来,并能确定压实的位置和保证压实质量。
通过精确无误的跟踪压路机所处的位置,特别是当压路机偏离出压实区域的范围时,通过清晰地反映在显示器上的测定结果,可以及时37建筑机械 2002(9)沥青路面裂缝和坑槽养护技术发展现状康敬东 孙祖望内容摘要:在评述沥青路面裂缝填封和坑槽修补重要性的基础上,分析、总结了国内外沥青路面裂缝和坑槽养护维修技术的发展现状,并指出了当前技术的不足和未来的发展趋势。
