立轴式机械反应搅拌机一、用途立轴式机械反应搅拌机适用于水厂在完成混合之后的反应搅拌，使药剂在水中结成絮凝绒体。
该产品已通过省级鉴定。
二、供货范围1、供货清单及主要技术参数2、供货范围装配完整的立轴式机械反应搅拌机共16套。
每套设备主要包括：电机、减速机、机座、轴承装置、联轴器、传动轴、搅拌桨板、底轴承、机械密封、安装用螺栓、螺母、垫圈等必须的确保可靠运行的附件等。
三、设备性能结构1、我公司提供的设备类型具有成熟的技术，并且有实际的使用业绩和良好的搅拌效果。
2、立轴式机械反应搅拌机主要由立式电机、减速器、减速机座、搅拌轴、桨板和底部支座等组成。
3、搅拌机桨叶的设计充分利用电机传动的功率，搅拌效果佳，提供的搅拌器能24h/d连续运行、也可间歇运行和长期停止状态后正常恢复运行，搅拌器在整个运行过程中保持平稳，无故障运行不少于20,000小时。
4、搅拌机轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。
5、搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。
6、驱动电机、减速机选用NORD，结构紧凑，运行平稳，效率高，能耗低。
减速箱所有结合面及输入输出轴密封处无明显渗漏。
7、减速装置在各种设计工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。
8、驱动减速机电机可连续或间断运行，电机功率为2.2Kw，变频调速。
电机的电流适合380V，3相，50Hz，防护等级IP65，防护等级F级。
四、材质1、机座：碳钢防腐2、轴：不锈钢3043、拉条：不锈钢3044、搅拌桨叶：不锈钢3045、紧固件：不锈钢304五、防腐1、所有碳钢件的表面防锈处理遵照《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88，表面质量达Sa21/2级标准。
2、涂漆均匀、细致、光亮、完整、无粗糙不平、漏漆等现象。
漆膜牢固、无剥落、流痕和裂纹等缺陷。
3、所有不锈钢酸洗钝化六、制作标准设备的设计、制造和材料符合下列标准、规范、规定的最新版本要求，但不仅限于此：焊接标准ASME材质标准ASME电气标准IEC噪音JB/T8098-95震动ISO10816-3机械反应搅拌设备Q/320282AC043-2000水处理设备制造技术条件JB2932-86电厂水处理设备制造质量分等标准SDDZ037化工设备、管道外防腐设计条件HGJ34-90化工设备、管道防腐工程施工及验收规范HGJ229-83碳素结构钢的化学成分和力学性能GB700-88优质碳素钢的化学成分和力学性能GB699-88公差配合标准GB1800-1804-79形状和位置公差标准GB1182-1184-80表面粗糙度标准GB1031-83，GB3505-83焊接标准汇编1996涂装前钢材表面锈蚀等级和除锈等级GB8923-80 水处理设备油漆、包装技术条件ZBJ98003-87 电控设备：第一部分低压电器电控设备GB4720-84。
立轴式机械絮凝搅拌器技术说明
立轴式机械絮凝搅拌器技术说明（一）供货范围本公司本项目提供的立轴式反应搅拌机（也称立式机械搅拌机）为成套设备，整套装置包括如下：机座、驱动装置；搅拌轴；搅拌桨叶、水下支座；此外，配套就地控制箱及配电与控制电缆、基础螺栓等安全、可靠和有效运行所须的全部的全部附件。
（二）简述及工作原理该设备采用立轴式搅拌，可由桨叶组合搅拌，搅拌强度以逐级递减的方式以满足最佳的絮凝效果，将加药混合后的水体在反应池作进一步絮凝。
（三）技术参数表名称单位数值型号-- LFJ-3500型数量台12（四）主要部件与结构特点立轴式反应搅拌机主要包括机座、驱动装置、搅拌轴、桨叶、水下支座等部件组成。
1、机座机座采用型钢制作，形成一个框架结构，其材质为不锈钢。
2、驱动装置驱动装置由电机、减速机等组成。
该装置安装在中心平台支座上，电机防护等级为IP55，绝缘等级为F级。
3、搅拌轴与底轴承座驱动轴材质为不锈钢，轴为空心立轴，采用无缝钢管制作，保证在满载的情况下，仍具有较强的扭转刚度，轴上端由法兰与减速机出轴相联，中间装设有搅拌桨板；下端安装与底部轴承座相连，以保证整个搅拌器旋转时不晃动。
4、搅拌桨板搅拌桨板采用角钢制作，其材质为不锈钢，组成一框架结构，并用抱箍及传动销紧固于搅拌轴上，保证桨板稳定旋转，将池内混合液搅拌均匀。
（五）电控箱及电气控制1．电控箱结构及特点每套搅拌机配套1只户外型控制箱，箱体采用不锈钢板制作而成，安装在池旁，负责整个搅拌机的运行控制；额定工作电压为380V，频率50Hz，相数3相；控制箱为两扇门结构，外层为一扇玻璃门，箱门装有密封垫，内层门上为显示仪表及控制开关，其所有仪表及开关均为防水型。
控制箱门上都设有功能标签，以注明其功能用途，每扇箱门都有一个可锁的镀铬手柄，当门关紧后，门上的衬垫能有效密封，所有的外部附件如门铰链、手柄和外壳固定螺栓都防腐及抛光处理，以保持外观整洁统一。
2．电器元件：（1）控制面板上主要电气元件如下：① 1只电压表，用以显示总的进线电压和电流；② 1只搅拌机就地-0-远程控制选择开关；③ 1个急停按钮；④ 搅拌机运行、停止按钮共2个；⑤ 搅拌机运行、故障共2个信号指示灯，信号灯采用节能型。
新型立轴行星式搅拌机搅拌系统及参数

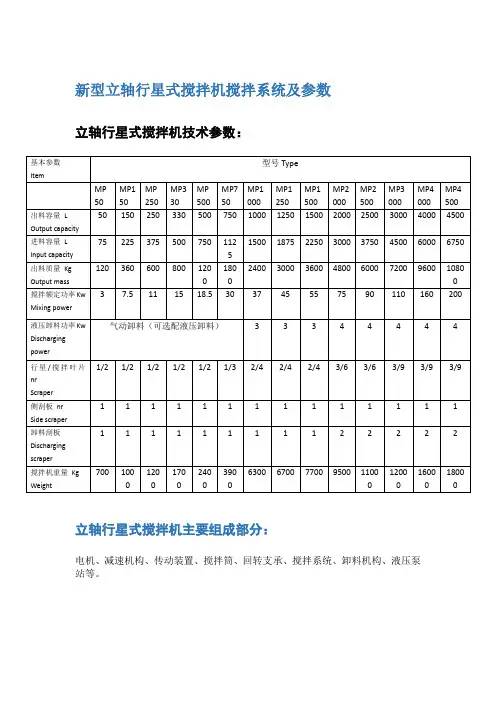

新型立轴行星式搅拌机搅拌系统及参数立轴行星式搅拌机技术参数：立轴行星式搅拌机主要组成部分：电机、减速机构、传动装置、搅拌筒、回转支承、搅拌系统、卸料机构、液压泵站等。
