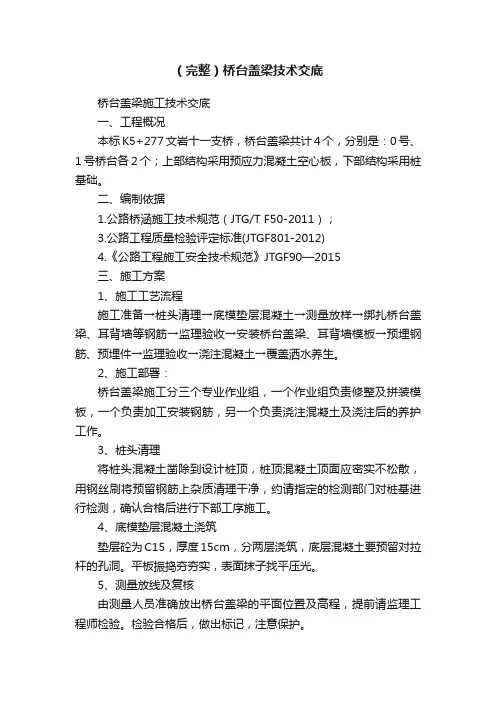

桥台盖梁技术交底

桥台盖梁施工技术交底

一、工程概况

本标K5+277文岩十一支桥，桥台盖梁共计4个，分别是：0号、1号桥台各2个；上部结构采用预应力混凝土空心板，下部结构采用桩基础。

二、编制依据

1.公路桥涵施工技术规（JTG/T F50-2011）；

3.公路工程质量检验评定标准(JTGF801-2012)

4.《公路工程施工安全技术规》JTGF90—2015

三、施工方案

1、施工工艺流程

施工准备→桩头清理→底模垫层混凝土→测量放样→绑扎桥台盖梁、耳背墙等钢筋→监理验收→安装桥台盖梁、耳背墙模板→预埋钢筋、预埋件→监理验收→浇注混凝土→覆盖洒水养生。

2、施工部署：

桥台盖梁施工分三个专业作业组，一个作业组负责修整及拼装模板，一个负责加工安装钢筋，另一个负责浇注混凝土及浇注后的养护工作。

3、桩头清理

将桩头混凝土凿除到设计桩顶，桩顶混凝土顶面应密实不松散，用钢丝刷将预留钢筋上杂质清理干净，约请指定的检测部门对桩基进行检测，确认合格后进行下部工序施工。

4、底模垫层混凝土浇筑

垫层砼为C15，厚度15cm，分两层浇筑，底层混凝土要预留对拉杆的孔洞。平板振捣夯夯实，表面抹子找平压光。

5、测量放线及复核

由测量人员准确放出桥台盖梁的平面位置及高程，提前请监理工程师检验。检验合格后，做出标记，注意保护。

6、钢筋加工及绑扎

6.1 钢筋进场后检查出厂合格证、外观质量，并取样做钢筋性能试验，报监理工程师审批。钢筋的调直、切断、弯曲和焊接作业在钢筋加工场集中进行。

6.2 钢筋连接为焊接，φ25主筋连接为搭接双面焊，焊缝长度不小于5d （L=12.5cm），非主筋绑扎搭接时长度不小于35d。设计说明中：钢筋骨架每个盖梁15片，双面焊缝长度不小于12.5cm。骨架焊缝在两根钢筋相重叠段增加，其焊缝间距为100cm，焊缝长度为5d。钢筋交叉点宜采用绑丝扎牢，必要时采用点焊焊牢，逐点改变绑丝绕丝方向的8字形方式交错扎结，绑丝、架立筋、钢筋短头不得伸入保护层。箍筋必须与主筋垂直。

6.3 钢筋原料及加工后的成品钢筋分别集中堆存于原料堆放区和成品堆放区，相同种类、规格、形状的钢筋堆放在一起并标明，钢筋下面垫方木。

钢筋加工尺寸严格按照设计图纸及规要求，钢筋的直径、数量、安装位置及间距等与设计相符。电弧焊接应选择与钢材相适应的焊条，焊缝应饱满、均匀，无熔渣、气孔现象。桩顶预留筋与盖梁钢筋应按规和设计要求连接牢固，形成一体。为保证混凝土保护层的厚度，需在钢筋与模板间设置垫块，垫块应交错梅花状布置，不得在同一截面上,底面每平米布置6块，侧面每平米放置4块。钢筋侧

混凝土前，首先检测混凝土的坍落度，符合要求后方可进行浇注，坍落度控制在120～140㎝。浇注时按全断面斜向分段水平分层连续浇注，以不超过30cm厚为宜，并控制混凝土入模速度，尽量减轻冲击力。在下层混凝土初凝以前完成上层混凝土的浇注，避免形成薄弱断面，保持结构的整体性。浇筑时从两端向中间对称推进，混凝土的落差保证小于0.3m，严禁超振或漏振。混凝土的振捣必须由专人负责，严格按规定操作，使用插入式振捣器时，振捣器要垂直插入混凝土，并要插至前一层混凝土，以保证新浇混凝土与先浇混凝土结合良好，插入深度为50～100mm，避免振捣棒碰撞模板、钢筋。振捣器移动间距小于工作半径1.5倍，与侧模保持5～10cm距离。振捣棒应快插慢拔，以免产生空洞，掌握振捣时间，直到振捣密实为止，并防止漏振、过振。振捣过程中注意观察模板的牢固性。振捣密实的标志是混凝土停止下沉、不再冒出气泡、表面呈平坦、泛浆。振捣时间为15～30秒。

施工现场按有关要求留置混凝土试块，以保证资料的完整性并用于检查混凝土各个时期的强度。同时制作同条件试块，做为拆除模板的依据。混凝土浇捣完毕成活后，先用塑料布全包裹至混凝土凝固，再换用无纺布整体覆盖好，洒水养生。在混凝土抗压强度达到2.5Mpa时方可拆除模板。拆除模板后，继续用洒水养生7天。

四、分项工程测量放样

施工测量放样工作已经完成。

五、分项工程保证措施

1、质量目标设计

分项工程达到交通部公路工程质量检验评定标准(JTGF801-2012)的合格

等级。分项工程评分值不低于90分。资料全面、及时、真实、准确。

2、自检方法和手段

钢筋成品检验按照检测标准、频率采用钢尺、盒尺对间距进行检验，混凝土强度用制作混凝土试块作为评定依据。

3、质量标准

盖梁检查项目

检查复核后方可绑扎箍筋和水平钢筋。骨架绑扎中应于顶部用铁丝拉紧找正，并挂垂线控制。

2.2 施工、技术、质量、测量人员认真学习图纸，层层把关复核，对数据进行演算比对，做好技术交底。施工时，双面挂线保证预埋钢筋、预埋件位置的准确。施工时经常检查钢筋偏位，浇注混凝土时，振捣工严禁踩在钢筋上，避免钢筋移位。

2.3 正确使用、布置架立筋和垫块。

2.4 正确使用海绵胶条以及边角位置的模板验收工作。

七、环境保护措施和施工安全措施

1、环境保护措施

1.1 施工现场垃圾渣土要及时清理出现场，严禁随意抛撒。

1.2 施工现场临时道路利用现况沥青道路，局部导行地段采用级配砂石进行处理，并指定专人定期洒水清扫，形成制度，防止道路扬尘。

1.3 车辆不带水、带泥出现场。在大门口设置冲水龙头冲刷车轮，清整装土车辆，清扫车轮、车帮；车辆行驶不猛拐，不急刹车，场区场外安排人清扫洒水，基本上做到不洒土、不扬尘，减少对周围环境污染。

1.4 禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草等其他产生有毒、有害烟尘和恶臭气的物质。

1.5 混凝土罐车中剩余的少量混凝土让司机在指定地点卸倒，并有专人定时清除。

1.6施工现场已开挖沟槽、土堆用绿网覆盖。

2、施工安全措施
