500KVGIS升压站二次图纸 KM-36

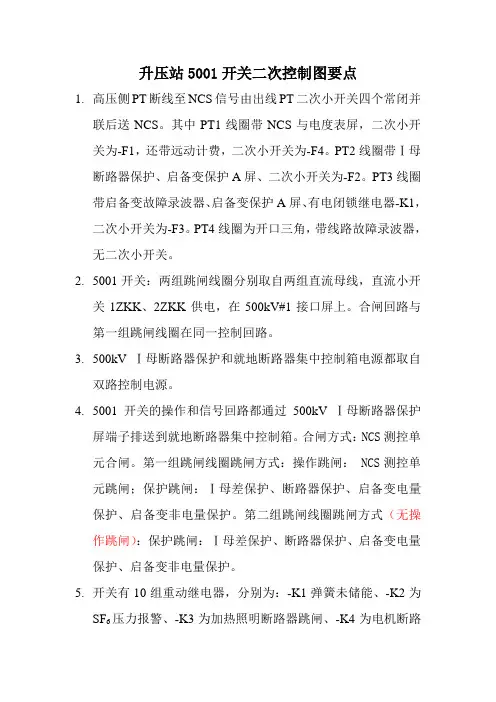

升压站5001开关二次控制图要点
升压站5001开关二次控制图要点1.高压侧PT断线至NCS信号由出线PT二次小开关四个常闭并联后送NCS。
其中PT1线圈带NCS与电度表屏,二次小开关为-F1,还带远动计费,二次小开关为-F4。
PT2线圈带Ⅰ母断路器保护、启备变保护A屏、二次小开关为-F2。
PT3线圈带启备变故障录波器、启备变保护A屏、有电闭锁继电器-K1,二次小开关为-F3。
PT4线圈为开口三角,带线路故障录波器,无二次小开关。
2.5001开关:两组跳闸线圈分别取自两组直流母线,直流小开关1ZKK、2ZKK供电,在500kV#1接口屏上。
合闸回路与第一组跳闸线圈在同一控制回路。
3.500kVⅠ母断路器保护和就地断路器集中控制箱电源都取自双路控制电源。
4.5001开关的操作和信号回路都通过500kVⅠ母断路器保护屏端子排送到就地断路器集中控制箱。
合闸方式:NCS测控单元合闸。
第一组跳闸线圈跳闸方式:操作跳闸: NCS测控单元跳闸;保护跳闸:Ⅰ母差保护、断路器保护、启备变电量保护、启备变非电量保护。
第二组跳闸线圈跳闸方式(无操作跳闸):保护跳闸:Ⅰ母差保护、断路器保护、启备变电量保护、启备变非电量保护。
5.开关有10组重动继电器,分别为:-K1弹簧未储能、-K2为SF6压力报警、-K3为加热照明断路器跳闸、-K4为电机断路器跳闸、-K5为SF6压力闭锁、-K6为断路器非全相、-K7为断路器就地控制、-K8为控制回路断线、-K9为保护动作、-K10为出口跳闸。
-K1——-K7为断路器集中控制箱带,-K8——-K10为500kVⅠ母断路器保护屏直接带。
6.5001断路器至NCS信号(10组重动继电器都送):断路器三相已合闸、断路器三相已跳闸(以上二信号由断路器集中控制箱供)、断路器就地控制(-K7常开)、弹簧储能未满(-K1常开)、SF6压力报警(-K2常开)、加热照明断路器跳闸(-K3常开)、电机断路器跳闸(-K4常开)、SF6压力闭锁(-K5常开)、断路器非全相(-K6常开)、控制回路断线(-K8常开)、保护跳闸(-K9常开)、出口跳闸(-K10常开)、装置故障及失电(断路器保护柜带)。
500KVGIS升压站二次图纸 KM-35
升压站500KV断路器电气原理接线图
升压站500kV断路器电气原理接线图1.分相操作,每相都有操动机构,分别称为+Q1、+Q2、+Q3。
2.每相有弹簧储能电机,电机依靠限位开关停止。
直流220V电源。
3.就地/远方手把切换操作方式,一个手把同时切换三相操动机构。
远方时分别给三相分合闸信号,就地时则单相内个有分合闸按钮。
4.合闸回路有防跳继电器实现防跳功能,三相分别都有。
合闸监视三相各自都有。
5.分闸回路有两个。
回路内串入SF6压力监视继电器接点,在压力范围内才可以合闸。
分闸监视三相各自都有。
开关自带非全相延时跳闸回路。
非全相判据也是常闭并联后与常开并联串联。
非全相继电器即是一延时继电器,防止三相不同期误判。
6.SF6压力监视器有两个并联,作用相同,仅为重动继电器。
压力接点三相并联后接两个重动继电器。
7.两个分闸回路分别用两套SF6压力监视器,使两套分闸回路彻底无联系,互相不干扰。
8.所发出的信号:储能弹簧未储能(三相储能弹簧位置接点并联带)、SF6压力报警(三相SF6压力继电器常闭并联)、加热照明断路器信号(小开关辅助触点带)、A、B、C相储能电机电源故障(储能电机电源开关辅助触点带)、SF6闭锁压力信号(两组SF 6压力继电器常开并联)、非全相信号(非全相继电器延时闭合的常开触点带)、转换开关位置信号(就地/远方转换开关) 9. 就地柜内布置图:10. 集中控制箱内布置:主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。
500KVGIS升压站二次图纸 KM-18
500KVGIS升压站二次图纸 KM-22
嘉兴电厂500kV升压站GIS调试大纲
密级检索号15-030138浙江省电力试验研究所技术文件嘉兴电厂Ⅱ期工程500kV升压站GIS和相关户外高压设备调试大纲二○○三年十一月嘉兴电厂Ⅱ期工程500kV升压站GIS和相关户外高压设备调试大纲编写者: 罗盛审核者:陈金法批准者:胡文堂摘要:本大纲提出了嘉兴电厂II期工程500kV升压站GIS和相关户外高压电气设备调试工作所进行的试验项目、操作规范及所依据的标准和技术要求。
关键词:嘉兴II期GIS 调试大纲1 前言嘉兴电厂II期工程500kV升压站采用ABB公司生产的500kV GIS装置,型号为ELK3。
本期共有3个完整串,包括4个主变间隔和2个线路间隔。
主要设备有:500kV GIS断路器9组、500kV GIS隔离开关24组、500kV GIS维护接地开关30组、500kV GIS快速接地开关2组、500kV GIS电压互感器20只、500kV GIS电流互感器线圈252只、500kV避雷器24只等。
为顺利完成嘉兴电厂II期工程500kV升压站GIS和相关户外高压电气设备(线路和主变避雷器)的调试工作,确保调试质量,使500kV GIS升压站和相关户外高压设备安全、可靠投入运行,特编写本调试大纲。
2 调试范围2.1 500kVGIS整体及其元件;2.2 500kV升压站户外高压设备(线路和主变避雷器)。
3 调试依据3.1 嘉兴电厂II期工程500kV GIS技术合同;3.2 DL/T 618-1997 《气体绝缘金属封闭开关设备现场交接试验规程》;3.3 GB50150-91 《电气装置安装工程电气设备交接试验标准》;3.4 GB12022-89 《工业六氟化硫》;3.5 《新六氟化硫的规范和验收第一次补充》-IEC376a-1973;3.6 《新六氟化硫的规范和验收第二次补充》-IEC376b-1973。
4 调试应具备的条件4.1 设备经开箱验收及安装、就位完毕;4.2 500kV GIS内部所有气室应充入SF6气体,充入SF6气体压力应满足要求;4.3 开关等设备及其辅助回路具备调试试验条件。
