一文看懂电力电子装置及其特点

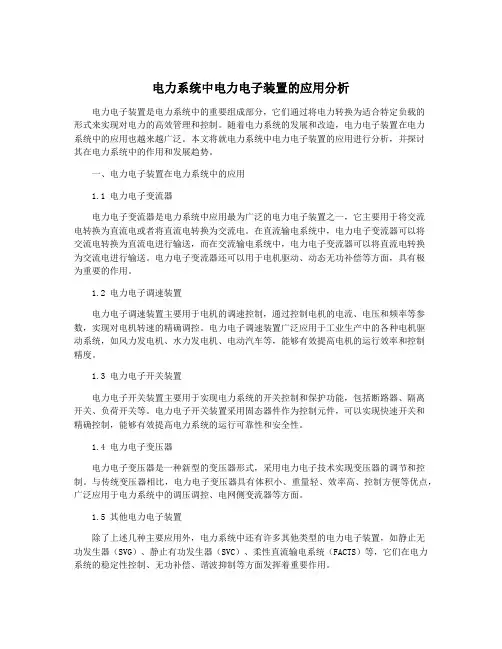

电力系统中电力电子装置的应用分析
电力系统中电力电子装置的应用分析电力电子装置是电力系统中的重要组成部分，它们通过将电力转换为适合特定负载的形式来实现对电力的高效管理和控制。
随着电力系统的发展和改造，电力电子装置在电力系统中的应用也越来越广泛。
本文将就电力系统中电力电子装置的应用进行分析，并探讨其在电力系统中的作用和发展趋势。
一、电力电子装置在电力系统中的应用1.1 电力电子变流器电力电子变流器是电力系统中应用最为广泛的电力电子装置之一，它主要用于将交流电转换为直流电或者将直流电转换为交流电。
在直流输电系统中，电力电子变流器可以将交流电转换为直流电进行输送，而在交流输电系统中，电力电子变流器可以将直流电转换为交流电进行输送。
电力电子变流器还可以用于电机驱动、动态无功补偿等方面，具有极为重要的作用。
1.2 电力电子调速装置电力电子调速装置主要用于电机的调速控制，通过控制电机的电流、电压和频率等参数，实现对电机转速的精确调控。
电力电子调速装置广泛应用于工业生产中的各种电机驱动系统，如风力发电机、水力发电机、电动汽车等，能够有效提高电机的运行效率和控制精度。
1.3 电力电子开关装置电力电子开关装置主要用于实现电力系统的开关控制和保护功能，包括断路器、隔离开关、负荷开关等。
电力电子开关装置采用固态器件作为控制元件，可以实现快速开关和精确控制，能够有效提高电力系统的运行可靠性和安全性。
1.4 电力电子变压器电力电子变压器是一种新型的变压器形式，采用电力电子技术实现变压器的调节和控制。
与传统变压器相比，电力电子变压器具有体积小、重量轻、效率高、控制方便等优点，广泛应用于电力系统中的调压调控、电网侧变流器等方面。
1.5 其他电力电子装置除了上述几种主要应用外，电力系统中还有许多其他类型的电力电子装置，如静止无功发生器（SVG）、静止有功发生器（SVC）、柔性直流输电系统（FACTS）等，它们在电力系统的稳定性控制、无功补偿、谐波抑制等方面发挥着重要作用。

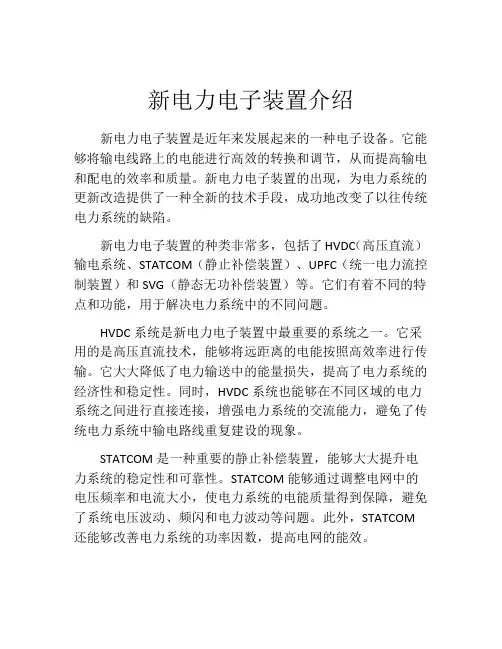

新电力电子装置介绍
新电力电子装置介绍新电力电子装置是近年来发展起来的一种电子设备。
它能够将输电线路上的电能进行高效的转换和调节，从而提高输电和配电的效率和质量。
新电力电子装置的出现，为电力系统的更新改造提供了一种全新的技术手段，成功地改变了以往传统电力系统的缺陷。
新电力电子装置的种类非常多，包括了HVDC（高压直流）输电系统、STATCOM（静止补偿装置）、UPFC（统一电力流控制装置）和SVG（静态无功补偿装置）等。
它们有着不同的特点和功能，用于解决电力系统中的不同问题。
HVDC系统是新电力电子装置中最重要的系统之一。
它采用的是高压直流技术，能够将远距离的电能按照高效率进行传输。
它大大降低了电力输送中的能量损失，提高了电力系统的经济性和稳定性。
同时，HVDC系统也能够在不同区域的电力系统之间进行直接连接，增强电力系统的交流能力，避免了传统电力系统中输电路线重复建设的现象。
STATCOM是一种重要的静止补偿装置，能够大大提升电力系统的稳定性和可靠性。
STATCOM能够通过调整电网中的电压频率和电流大小，使电力系统的电能质量得到保障，避免了系统电压波动、频闪和电力波动等问题。
此外，STATCOM 还能够改善电力系统的功率因数，提高电网的能效。
UPFC是一种集静止补偿、电压控制和无功补偿于一体的电力调节装置。
UPFC用于电力系统中的电力路线控制和电力容量调节，可大大提高电力系统的动态稳定性和运行效率。
UPFC还可以根据实时电价和电力需求进行智能电力调节，控制电力系统的负荷特性，使运行的电力系统更加经济高效。
SVG是静态无功补偿装置，主要用于电力系统的无功平衡控制和电力质量控制。
SVG能够根据电网的工作状态和负荷特性，对电力系统的无功功率进行调节和补偿。
通过SVG对电力系统进行控制和优化，可以使电网的功率因数始终处于理想状态，从而提高电能利用率和经济效益。
总的来说，新电力电子装置是一个高效的电力调节工具。
它采用了先进的电子技术，能够为电力系统提供更好的稳定性、可靠性和经济性。
电气工程中的电力电子装置设计与应用
电气工程中的电力电子装置设计与应用电力电子装置是电气工程领域中的重要组成部分，它们在各种电力系统中起着至关重要的作用。
本文将探讨电力电子装置的设计和应用，以及该领域的最新发展和趋势。
一、电力电子装置的概述电力电子装置是将电能从一种形式转换为另一种形式的设备，通常涉及到电压和电流的控制。
电力电子装置可以用于各种应用，包括电力输配、电机驱动、电池充电等。
二、电力电子装置的设计原理电力电子装置的设计原理包括功率半导体器件的选择和驱动电路的设计。
常用的功率半导体器件有晶体管和二极管，也有新型的功率模块如IGBT和MOSFET。
通过选择合适的半导体器件，并设计适当的驱动电路，可以实现对电流和电压的精确控制。
三、电力电子装置在电力输配领域的应用在电力输配领域，电力电子装置广泛应用于直流输电、柔性交流输电和静止无功补偿等方面。
直流输电利用高压直流技术将电能输送到远距离，减少输电损耗和电压失真。
柔性交流输电则通过电力电子装置实现对交流电流的实时调节，提高电网稳定性。
静止无功补偿则通过电力电子装置实现对无功功率的控制，提高电网功率因数。
四、电力电子装置在电机驱动领域的应用电力电子装置在电机驱动领域有着广泛的应用。
通过对电机的供电进行控制，可以实现电机速度、转矩和功率的精确控制。
电机驱动系统通常包括变频器、电机控制器和传感器等组成部分，其中变频器是电力电子装置的核心部分。
电机驱动系统的优化设计可以提高电机的效率和性能。
五、电力电子装置在电池充电领域的应用电力电子装置在电池充电领域也有着重要的应用。
随着电动车和可再生能源的快速发展，电池充电技术成为了关键的环节。
通过电力电子装置对充电过程进行控制，可以实现对电池的快速充放电和保护，提高充电效率和电池寿命。
六、电力电子装置领域的最新发展和趋势随着科技的不断进步，电力电子装置领域也在不断发展。
近年来，功率半导体器件的性能不断提高，功率密度不断增加。
此外，无线能量传输、智能电网和电力电子变压器等新技术也得到了广泛关注。
电子行业电力电子装置
电子行业电力电子装置简介电力电子装置是电子行业中一类重要的设备，用于控制、转换和传输电力信号。
它们在各个领域中起着关键的作用，包括能源转换、工业自动化、交通运输等等。
本文将介绍电力电子装置的基本原理，常见的应用以及未来发展趋势。
基本原理电力电子装置的基本原理是利用半导体器件对电力信号进行控制和转换。
半导体器件主要包括二极管、晶闸管、场效应管等。
通过控制这些器件的开关状态，可以实现电流和电压的转换，从而满足各种电力需求。
电力电子装置通常由以下几个部分组成：1.输入电源：将电力信号接入装置，供给后续的控制和转换过程。
2.控制电路：通过控制电源中的开关器件，控制电力信号的流向和大小。
3.转换电路：根据控制信号对输入电源的电压和频率进行转换。
常见的转换电路包括变换器、逆变器等。
4.输出电路：将转换后的电力信号输出给负载，如电机、发电机等。
电力电子装置的工作原理非常复杂，需要掌握电路理论、控制原理以及半导体器件的特性。
在实际应用中，还需要考虑电力电子装置的效率、可靠性和适应性。
应用领域电力电子装置在各个领域中都有广泛的应用。
以下是一些常见的应用领域：能源转换能源转换是电力电子装置最重要的应用之一。
在现代社会中，能源的供应和利用一直是一个重要的问题。
电力电子装置可以将不同形式的能源进行转换，如太阳能电池板转换太阳能为电能，变频器将电能转换为机械能等。
工业自动化电力电子装置在工业自动化中扮演着重要的角色。
它们用于驱动各种工业设备，如电动机、变压器等。
通过控制电力电子装置的输出，可以实现对工业过程的精确控制和调节。
交通运输电力电子装置在交通运输领域也有广泛的应用。
例如，交通信号灯、电动车辆驱动系统等都需要电力电子装置来实现电能的转换和控制。
电力系统电力电子装置在电力系统中起着关键的作用。
例如，在电力输配电过程中，变压器用于将高压电能转换为低压电能，而电力电子装置则可以实现对变压器的精确控制和保护。
未来发展趋势随着能源短缺和环境污染问题的日益突出，电力电子装置在未来的发展中将面临一些挑战和机遇。
新电力电子装置介绍
新电力电子装置介绍随着现代科技的发展，越来越多的电子设备被应用于各种领域中，而电力电子装置则是其中颇受瞩目的一类。
新电力电子装置已经成为现代电力工业中不可或缺的一环。
本文将为您介绍新电力电子装置的基本概念、作用、分类以及未来发展趋势。
一、新电力电子装置的基本概念新电力电子装置（new power electronics device）是指基于半导体电子器件实现的高效率、高可靠性、高性价比的电力变换装置。
新电力电子装置是电力电子技术不断发展的结果，将传统的电气机械控制转换为数字化控制，具有调节范围宽、效率高、可靠性好和功率密度大等优点。
二、新电力电子装置的作用1.电能变换：新电力电子装置可将电能从一种形式变为另一种形式，如交流电变为直流电。
2.电压变换：新电力电子装置可将电压从一个级别变为另一个级别，如汽车充电器将宿主电动车的电压从大约400V升高至800V以便于电池充电。
3.电流变换：新电力电子装置可将电流从一个级别变为另一个级别，如机车牵引中，电力电子装置将高压、高电流的交流电转换成适合马达工作的直流电。
三、新电力电子装置的分类根据其半导体电子器件的类型及其工作方式，新电力电子装置可以分为多种类型。
1.开关型电流源逆变器开关型电流源逆变器（switched current source inverter）可以将直流电转换成交流电，并将电压和频率调节到特定的值。
其基本组成是四个晶体管和两个电容，可实现对交流电的控制和调节。
2.三电平逆变器三电平逆变器（three-level inverter）是由三对单项电流开关组成，使得输出电压有三个电平，可实现较低的在逆变器输出端的谐波和容量等问题。
3.大功率高压直流输电技术大功率高压直流输电技术（HVDC）通过将交流电转换为高压直流电，以降低输电系统中的电磁损耗和传输能力损失，并提升电力传输能力。
四、新电力电子装置的发展趋势当前，新电力电子装置正朝着智能、集成、高效的方向不断发展。

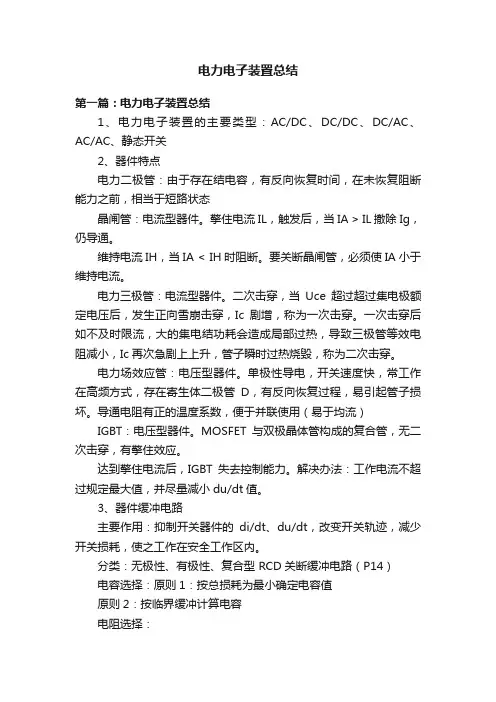

电力电子装置总结
电力电子装置总结第一篇：电力电子装置总结1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关2、器件特点电力二极管：由于存在结电容，有反向恢复时间，在未恢复阻断能力之前，相当于短路状态晶闸管：电流型器件。
擎住电流 IL，触发后，当IA > IL 撤除Ig，仍导通。
维持电流IH，当IA < IH时阻断。
要关断晶闸管，必须使IA小于维持电流。
电力三极管：电流型器件。
二次击穿，当Uce超过超过集电极额定电压后，发生正向雪崩击穿，Ic剧增，称为一次击穿。
一次击穿后如不及时限流，大的集电结功耗会造成局部过热，导致三极管等效电阻减小，Ic再次急剧上上升，管子瞬时过热烧毁，称为二次击穿。
电力场效应管：电压型器件。
单极性导电，开关速度快，常工作在高频方式，存在寄生体二极管D，有反向恢复过程，易引起管子损坏。
导通电阻有正的温度系数，便于并联使用（易于均流）IGBT：电压型器件。
MOSFET与双极晶体管构成的复合管，无二次击穿，有擎住效应。
达到擎住电流后，IGBT失去控制能力。
解决办法：工作电流不超过规定最大值，并尽量减小du/dt值。
3、器件缓冲电路主要作用：抑制开关器件的di/dt、du/dt，改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
分类：无极性、有极性、复合型 RCD关断缓冲电路（P14）电容选择：原则1：按总损耗为最小确定电容值原则2：按临界缓冲计算电容电阻选择：1、器件最小导通时间应大于电容的放电时间常数2、电容的最大电流与工作电流之和不超过器件额定值，为防振荡，采用无感电阻二极管选择：要求快速回复，耐受瞬时大电流，耐压高，一般选用快速恢复二极管。
4、保护技术保护的类型：过电流保护、输出过压保护、输入瞬态电压抑制、输入欠压保护、过温保护、器件控制极保护（P19 重点，清楚其中各元件的作用。
）第二章1、线性电源与开关电源的区别：线性电源管子工作在线性放大区，开关电源工作在开关模式2、开关电源的基本组成：1.开关电源输入环节，（输入浪涌电流的抑制：限流电阻加开关、采用负温度系数热敏电阻NTC）2.功率变换电路（P23）：拓扑结构，Buck、Boost、BuckBoost（不带隔离）正激、反激、推挽、半桥、全桥（带隔离变压器）重点掌握前5种的工作原理，波形绘制很重要3.控制及保护电路：控制主要方式是PWM，又分为电压控制模式和峰值电流控制模式3、反激变换器：开关管导通时电源将电能转为磁能储存在电感（变压器）中，当开关管关断时再将磁能变为电能传送到负载(那么应该知道正激变换器了吧) 单端变换器：变压器磁通仅在单方向变化4、重点掌握单端反激开关电源（P27）工作模式：连续和不连续，两种模式输出电压表达式（输入公式困难，自己看书）第三章逆变器1、逆变器的主电路拓扑机构：半桥式、全桥式、推挽式（P55）2、半桥电压利用率低，仅为直流母线电压一半，但其可以利用两个大电容自动补偿不对称波形，这是其一大优点。
电力电子装置知识点总结
电力电子装置知识点总结一、电力电子基础知识1. 电力电子的定义电力电子是将电力系统与电子技术结合起来的一门学科，它主要研究在电力系统中利用电子器件进行能量转换、调节和控制的技术。
2. 电力电子的发展历程电力电子技术最早的应用可以追溯到20世纪50年代初，经过半个多世纪的发展，电力电子技术已经得到了广泛的应用，成为了电力系统中不可或缺的一部分。
3. 电力电子的优点电力电子技术在电力系统中的应用具有很多优点，如能量转换效率高、动态性能好、结构灵活、控制精度高等。
4. 电力电子原理电力电子器件的工作原理主要包括整流器、逆变器、开关、电抗器等，其中整流器用于将交流电转化为直流电，逆变器用于将直流电转化为交流电，开关用于控制电路的通断，电抗器用于电流和电压的调节。
二、电力电子器件1. 二极管二极管是一种最基本的电力电子器件，它主要用于整流和开关等应用。
2. 晶闸管晶闸管是一种受控硅器件，具有双向导通性能和触发控制特性，常用于交流电调节、开关和逆变等应用。
3. 可控硅可控硅是一种受控硅器件，具有单向导通性能和触发控制特性，常用于整流和逆变等应用。
4. IGBTIGBT是一种绝缘栅双极晶体管，具有高频调制特性和大功率开关特性，常用于逆变和交流电调节等应用。
5. MOSFETMOSFET是一种金属氧化物半导体场效应管，具有低导通电阻和低驱动功率，常用于低压高频开关电源中。
6. 发光二极管发光二极管是一种电光转换器件，可以将电能转换为光能，广泛应用于指示灯、显示屏、照明等领域。
7. 功率电阻器功率电阻器是一种具有大功率承受能力的电阻器，用于电流和电压的调节、限制。
三、电力电子应用1. 电能转换电力电子技术主要应用于电能的转换过程中，将交流电转化为直流电或将直流电转化为交流电，以满足不同负载对电能形式的需求。
2. 调节与控制电力电子技术可以实现对电能的调节和控制，包括电压、电流、频率等参数的调节和精确控制，以满足不同电力系统的要求。
电力电子装置
电力电子装置
电力电子装置，是一种应用在电力系统中的电子设备。
它通过控制电流和电压的变化，实现对电能的调节和转换，以满足不同电力系统对电能质量、效率和稳定性的要求。
电力电子装置的应用
在现代电力系统中，电力电子装置被广泛应用于各种场景，如变频调速系统、电力调峰系统、电力质量调节系统等。
通过电力电子装置，我们能够更加灵活地控制电能的分配和转换，提高电力系统的效率和可靠性。
电力电子装置的分类
根据不同的工作原理和功能特点，电力电子装置可以分为多种类型，其中包括整流器、逆变器、开关电源、变压器、电容器等。
每种电力电子装置都有其特定的应用场景和优势，可以根据实际需求选择合适的装置。
电力电子装置的发展趋势
随着电力系统的不断发展和智能化水平的提高，电力电子装置也在不断创新和进化。
未来，电力电子装置将更加智能化、高效化，能够实现更精准的电能控制和转换，为电力系统的运行提供更强大的支持。
结语
电力电子装置作为电力系统中不可或缺的一部分，对于提升电力系统的效率、稳定性和可靠性发挥着重要作用。
通过不断的创新和发展，电力电子装置将为电力系统的未来发展带来新的机遇和挑战。
