Revit2015基本操作说明书
revit建筑建模基础教材(华筑2015年版)
revit建筑建模基础教材(华筑2015年版)59Revit建筑建模基础目录概述 7一、BIM产生的背景 7二、什么是BIM 15三、BIM在建设工程中的应用 17第一章 revit简介 1811 Autodesk Revit概述 18111 Autodesk Revit 简介 18112 Autodesk Revit历史 18113 Autodesk Revit与BIM 181131 BIM简介 181132 Revit对BIM的意义 19114 Autodesk Revit在欧美及中国的应用概述 20 1141Autodesk Revit在欧美的应用与普及 20 1142 Autodesk Revit在中国的起步与应用 20 115 Autodesk Revit 技术发展趋势 2112 Autodesk Revit特性 23121 revit图元架构 2313 Autodesk Revit基本术语 24131参数化 24132 项目与项目样板 25133 标高 25134 图元 26135 族 2614 Revit 建筑专业解决方案 2715 Revit 结构专业解决方案 2916 Revit 机电专业解决方案 30第二章用户界面 3221项目样板设置 3222项目工作界面 34221 应用程序按钮 35应用程序菜单“选项”设置： 35222 快速访问工具栏 35223帮助与信息中心 35224 功能区选项卡及面板 35225 选项栏 36226 属性选项板 37227 项目浏览器面板 38228 视图控制栏 38229 状态栏 382210 绘图区域 39第三章 revit基本操作 3931 项目基本设置 39311 项目信息 39312 项目单位 39313 捕捉 3932 图形浏览与控制基本操作 40321 视口导航 40322 使用视图控制栏 40323视图与视口控制 4233 图元编辑基本操作 44331图元的选择 44332图元的编辑 4534建模技能基本概念 46第四章轴网标高及参照平面 4741 标高 47411 创建标高 47412 编辑标高 4942 轴网 50421 创建轴网 51422 编辑轴网 5143 参照平面 53第五章墙与幕墙 5351常规直线和弧形墙 5452 斜墙及异形墙 5553 复合墙及叠层墙 5954 墙饰条与分割缝 6255常规直线和弧形幕墙 6456 幕墙系统 671第六章楼板和天花板 6861 楼板 68611 平楼板 68612 斜楼板 69613 异形楼板与平楼板汇水设计 71 614 楼板边缘 7362 天花板 74第七章屋顶 7571 屋顶 75711 迹线屋顶 75712 拉伸屋顶 76713 面屋顶 77714 玻璃斜窗 78715异形屋顶与平屋顶汇水设计 78 716 屋顶封檐带，檐沟与屋檐底板 78 第八章柱和梁 8281 柱 82811 创建建筑柱 82812 柱子编辑 82813 结构柱 8382 梁 84821 梁的创建 84821 梁的编辑 85第九章门窗和洞口 8591门窗 85911 载入并放置门窗 85912 门窗编辑 86913 嵌套幕墙门窗 8892 洞口 88921 面洞口 88922 墙洞口 89923 垂直洞口 90924 竖井洞口 90925 老虎窗洞口 902第十章楼梯扶手和坡道 92101 楼梯 921011楼梯（按构件） 921012楼梯（按草图） 941013 编辑楼梯 96102 栏杆和扶手 981021 栏杆和扶手 981022 编辑扶手 981023 编辑栏杆 99 103 坡道 102 1031 直坡道 102 1032 螺旋坡道与自定义坡道 102 1033 编辑坡道 103 第十一章体量 103111 关于体量 103 112 创建概念体量模型 104 1121 创建体量形状的方法10511211 拉伸创建形状的方法： 10511212 旋转创建形状的方法： 10711213 放样创建形状的方法： 10811214 融合创建形状的方法： 11011215 融合创建形状的方法： 11111216创建空心形状的方法： 113113体量模型的修改和编辑 113 1131 向形状中添加边 113 1132 向形状中添加轮廓 115 1133 修改编辑体量 116 114体量研究 118 115基于体量创建设计模型 118 1151 基于体量面创建墙 118 1152 基于体量面创建楼板幕墙系统 119 1153 基于体量面创建楼板 120 1154 基于体量面创建屋顶 122 第十二章族基础 123121 关于族 123系统族 1233可载入族 123内建族 123族样板 124122族创建 124 1221族文件的创建和编辑 124 1222 创建族形体的基本方法12512221 拉伸 12512222 融合 12512223 旋转 12612224 放样 12712225 放样融合 12912226 空心形状 131123族与项目的交互 131 1231 系统族与项目 131 1232 可载入族与项目132 1233 内建族与项目 133 124族参数的添加 134 1241 族参数的种类和层次 135 1242 族参数的添加 13512421族参数的创建 13512421指定族类别和族参数 13612422为尺寸标注添加标签以创建参数 13712423在族编辑器中使用公式 139125 族参数的驱动 140 第十三章场地 140131创建地形表面 141 1311放置点创建地形表面 141 1312 放通过导入创建地形表面 14213121选择导入实例 14213122指定点文件 143132建筑地坪 144 133道路 145 134场地构件 146 1341放置场地构件 146 1342载入场地构件 147 135室内构件 148 1351载入室内构件 148 第十四章房间和面积 150141房间和房间标记 15041411创建房间和房间标记 150 1412房间颜色方案 152 142面积和面积方案154 1421面积平面的创建 154 1422定义面积边界 155 1423面积的创建156 1424创建面积颜色方案 157 143在视图中进行颜色方案的放置 158 1431放置房间颜色方案 158 1432放置面积颜色方案 160 第十五章明细表 161 151 建筑构件明细表 161 153 明细表属性 162 1531明细表字段 162 1532明细表过滤器 163 1533明细表排序成组 163 1534明细表外观 164 1535明细表格式 164 153 材质提取明细表 165 第十六章渲染和漫游 166161赋予材质渲染外观 166 162贴花 167 1621创建贴花类型 167 1622放置贴花 168 163相机 168 1631相机的创建 168 1632修改相机设置 169 164渲染 170 165漫游 171 1651创建漫游路径： 171 1652编辑漫游： 172 16511编辑漫游路径 17216512编辑时显示漫游视图 1731653导出漫游动画： 175 第十七章视图控制 1775171创建视图 177 1711创建剖面视图 177 1712 创建立面视图 178 1713创建详图 178 172使用视图样板 178 1721创建视图样板 178 173视图显示属性 180 174控制视图图元显示 181 175视图过滤器 182 176线性与线宽 184 177对象样式设置 186 第十八章注释、布图与打印 186181 注释 186 1811添加尺寸标注 186 1812 添加高程点和坡度 1891 添加高程点 1892 添加坡度 1891813 添加门窗标记 189 1814 添加材质标记 190 182图纸布置 190 1821图纸创建 190 1822项目信息设置 191 183打印 191 1831 打印范围 1911832 打印设置 1926概述一、BIM产生的背景1当今世界的建筑：世界最高建筑2020年世界最高的20座建筑。
Revit2015中文版基础教程房间和面积
第11章
房间和面积
房间和面积是建筑中重要的组成部分，使用房间、面积和颜色方案规划建筑的占用和使用情况，并执行基本的设计分析。
本章主要介绍了如何使用房间工具为项目添加房间并在视图中生成房间图例，以更直观地表达项目房间分布信息。
房间面积、颜色图例等均与项目模型关联，当修改模型后房间面积信息将同时自动修正。
本章学习目的：
（1）掌握房间的创建方法。
（2）熟悉房间边界的包含内容。
（3）掌握房间图例的创建方法。
（4）掌握面积平面的创建方法。
11.1 房间
为统计设计项目的房间分布、房间面积等房间信息，可以使用Revit的房间工具创建房间，配合房间标记和明细表视图统计项目房间信息。
房间属于模型对象类别，可以像其他模型对象图元一样使用房间标记提取并显示房间各参数信息，如房间名称、面积、用途等。
11.1.1 创建与选择房间
只有闭合的房间边界区域才能创建房间对象。
Revit可以自动搜索闭合的房间边界，并在房间边界区域内创建房间。
打开光盘文件中的“职工食堂-房间
.rvt”项目文件，切换至F1平面视图中。
单击【房间和面积】面板下拉按钮展开该面板，选择【面积和体积计算】选项，打开【面积和体积计算】对话框。
Revit2015基本操作说明
Revit2015基本操作说明目录一、Revit2015软件界面说明 (3)二、Revit2015软件简单操作 (7)1、打开文件 (7)2、调整和查看视图 (8)3、制作和查看剖面 (11)4、查看构件尺寸 (12)5、链接和导入CAD平面 (15)6、链接Revit模型 (15)7、查看图纸 (17)8、查看标高和高程坐标 (17)9、导出文件 (19)三、Revit2015软件常用快捷键 (21)一、 Revit2015软件界面说明Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。
1、 应用程序菜单应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。
（1） 快速访问工具栏快速访问工具栏主要用于显示常用工具，在操作过程中可以更快应用程序菜单选项卡 功能区信息中心绘图区域视图控制栏 项目浏览器属性选项栏上下文选项卡的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一些常用的命令。
快速访问工具栏快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。
2、功能区创建或打开文件时自动显示，并提供创建文件时所需要的全部工具通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。
3、选项栏选项栏位于功能区下方，其内容根据当前命令或所选图元变化。
4、属性将现有图元改成其他类型。
5、项目浏览器项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。
6、绘图区域Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。
7、视图控制栏视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。
revit2015培训教程第一节RevitArchitecture基础知识
常规存盘时间 默认视图 用户界面工具和分析
选项卡设置
文件位置用户文件
样板文件 族样板目录
渲染素材
检查拼写
Revit 参数配置
捕捉设置
菜单：管理捕捉
Revit 参数配置
项目设置
管理 其它设置
材质 线型
注释
……
样板文件
*.rte
类似CAD的acad.dwtBiblioteka 目录BIM特性
BIM支持建筑师在施工前更好地预测竣工后的建筑，使他们在
如今日益复杂的商业环境中保持竞争优势。
Autodesk Revit
Architecture软件专为建筑信息模型 (BIM)而构建。BIM是以从 设计、施工到运营的协调、可靠的项目信息为基础而构建的集
成流程。通过采用BIM，建筑公司可以在整个流程中使用一致
Revit 基本术语
实例
“实例”是放置在项目中的实际项，在建筑（模型实例）或
图纸（注释实例）中有特定的位置。 实例是族中类型的具体例证，是类型模型的具体化。
实例是唯一的，但任何类型可以有许多相同的实例，在设计
中定义在不同的部位。
提示：
族理解成”模具“，实例理解成”生成一个产品“； 与计算机专业的”类“”实例“联系理解；
2.Revit 基本术语 3.Revit 参数配置 4.Revit快速入门 5.思考题
Revit含义
Revit是Autodesk公司一套系列软件的名称。Revit系列软件是 专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建 造和维护质量更好、能效更高的建筑。
BIM含义
BIM软件
Revit 基本术语
盈建科Revit2015产品用户手册0908
三维BIM软件YJK-REVIT用户手册北京盈建科软件股份有限公司2015.09第一章概述第一章概述全三维的设计模式，全专业的信息集成以及建筑全生命周期的数据管理让Revit在建筑行业迅速的普及，但是Revit提供的计算手段并不能满足国内结构设计工程师的设计要求，从而使结构专业在整个三维信息模型链条中变成了一个数据孤岛。
目前结构专业仍然无法实现结构信息和RevitBIM模型的信息直接共享，大量的结构信息无法直接协同应用，结构计算模型和BIM模型两套数据的存在大大的降低了BIM 在结构领域的应用效率。
为了解决结构专业在BIM应用中存在的问题，YJK-REVIT产品（如图1.1）提出了一套可行的解决方案，最大程度实现YJK结构设计模型和Revit三维结构模型的信息共享。
图1.1 YJK-REVIT产品YJK-REVIT产品主要分为模型控制、模板图、施工图和三维钢筋四个部分的内容，实现了模型几何定位、结构计算信息、构件钢筋信息、施工图绘制以及三维实体钢筋的数据传递和共享。
1、模型控制完成YJK结构计算模型和Revit三维BIM模型的的信息共享，主要实现了上部结构、基础、配筋以及钢结构模型数据的一键式传递，并且通过完善的模型更新机制保证了结构计算数据和Revit数据的无缝传递。
2、模板图实现了楼层表、截面尺寸、楼板厚度及错层等结构标注信息在Revit当中的自动生成。
并且提供了详细的参数可以供客户对绘图比例、字体尺寸等参数信息进行调整。
3、施工图利用Revit的标注族完成YJK中梁、柱、剪力墙、楼板的平法施工图的绘制。
4、三维钢筋借助于YJK的后台数据驱动实时生成构件三维钢筋，并且在三维钢筋的参数上挂接相应的钢筋属性，大大提高了三维钢筋的生成效率以及钢筋信息的实用性。
第二章模型关联第二章模型关联模型关联是进行软件操作的第一步，主要实现了当前文档下的Revit模型和需要操作的YJK结构模型的关联，模型关联后在Revit下所有操作的数据源均来自于所关联的YJK文件。

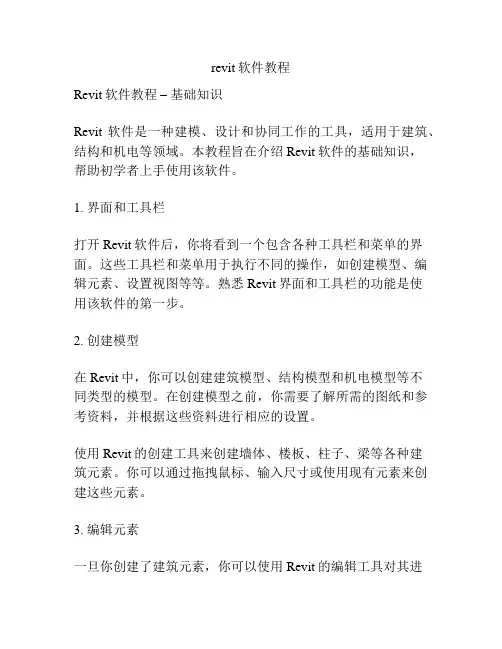

revit软件教程
revit软件教程Revit软件教程–基础知识Revit软件是一种建模、设计和协同工作的工具，适用于建筑、结构和机电等领域。
本教程旨在介绍Revit软件的基础知识，帮助初学者上手使用该软件。
1. 界面和工具栏打开Revit软件后，你将看到一个包含各种工具栏和菜单的界面。
这些工具栏和菜单用于执行不同的操作，如创建模型、编辑元素、设置视图等等。
熟悉Revit界面和工具栏的功能是使用该软件的第一步。
2. 创建模型在Revit中，你可以创建建筑模型、结构模型和机电模型等不同类型的模型。
在创建模型之前，你需要了解所需的图纸和参考资料，并根据这些资料进行相应的设置。
使用Revit的创建工具来创建墙体、楼板、柱子、梁等各种建筑元素。
你可以通过拖拽鼠标、输入尺寸或使用现有元素来创建这些元素。
3. 编辑元素一旦你创建了建筑元素，你可以使用Revit的编辑工具对其进行修改和调整。
例如，你可以改变墙体的高度、调整窗户和门的位置、更改梁的尺寸等等。
Revit还提供了各种高级编辑功能，如阵列复制、元素连接和族编辑等。
这些功能可以帮助你更高效地编辑模型。
4. 设置视图Revit允许你创建不同类型的视图，以便查看和分析模型。
你可以创建平面图、立面图、剖面图和三维视图等。
调整视图的各种参数，如缩放比例、剖面位置和可见性等，可以帮助你准确地表示模型。
5. 注释和标注在Revit中，你可以添加注释和标注来说明模型的细节和特定要求。
你可以添加文字、尺寸标记、符号和线条等元素进行注释和标注。
这些注释和标注可以帮助他人理解模型并进行准确的建筑设计。
总结Revit软件是一种功能强大的建模和设计工具，可以帮助你创建、编辑和查看建筑模型。
通过掌握Revit的界面和工具栏、创建模型、编辑元素、设置视图以及进行注释和标注，你可以更加高效地使用该软件进行建筑设计。
希望本教程对你学习Revit软件有所帮助。
Revit基本操作说明
Revit2015基本操作说明目录一、Revit2015软件界面说明 (3)二、Revit2015软件简单操作 (7)1、打开文件 (7)2、调整和查看视图 (8)3、制作和查看剖面 (11)4、查看构件尺寸 (12)5、链接和导入CAD平面 (15)6、链接Revit模型 (15)7、查看图纸 (17)8、查看标高和高程坐标 (17)9、导出文件 (19)三、Revit2015软件常用快捷键 (21)一、 Revit2015软件界面说明Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。
1、 应用程序菜单应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。
（1） 快速访问工具栏快速访问工具栏主要用于显示常用工具，在操作过程中可以更快的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一些常用的命令。
应用程序菜单选项卡功能区 信息中心绘图区域视图控制栏项目浏览器属性选项栏上下文选项卡快速访问工具栏快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。
2、功能区创建或打开文件时自动显示，并提供创建文件时所需要的全部工具通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。
3、选项栏选项栏位于功能区下方，其内容根据当前命令或所选图元变化。
4、属性将现有图元改成其他类型。
5、项目浏览器项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。
6、绘图区域Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。
7、视图控制栏视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。
Revit2015 安装说明
REVIT2015安装说明一、安装注意事项：1.安装的时候WIN7要以管理员程序运行。
2.安装的软件包路径上不能有中文名字。
3.软件安装路径最好默认，不用有中文名字。
例如：二、解压缩安装包，双击setup.exe进行安装，如果是不兼容系统，可试着对Setup.exe单击后右键选择属性，选择兼容性，勾选以兼容模式运行这个程序，选择相应的系统，并在下方勾选以管理员身份运行此程序。
三、输入序列号和安装密匙：Autodesk系列软件2015版本可以使用的序列号： 666-69696969, 667-98989898, 400-45454545 066-66666666Autodesk Revit 2015Product Key：829G1 – Revit 20151.选择安装2．接受协议3．输入序列号和密匙，也可勾选网络激活四、设置安装路径以及检查安装条件是否符合1．在左边蓝色感叹号中将鼠标移动过去会有相应的提示，如果您下载的是我的离线安装包则出现蓝色感叹号，这里只需要直接安装即可，如果是出现黄色感叹号，则是提示您的安装包并非离线安装包会进行在线下载，如果出现红色感叹号，证明不满足安装需求，请根据提示，满足后再进行安装。
2．设置安装路径，选择安装的时候会提示您C盘虚拟空间是否满足，如果不满足请将C盘扩充到满足为止，可采用相应的无损硬盘空间分割工具，将其他盘多余的空间给C盘。
这里的空间不是指安装空间，安装空间在右下角有提示，根据放置的路径进行安装。
3.接下来就是安装过程，这里大伙无需断网，本安装包是离线安装包，包含软件自带族库与样板文件，如丢失，请下载：“小章鱼-章溢威”上传的族库样板文件，进行文件路径覆盖。
二、 激活：1.出现一下窗框，勾选后并同意2.安装完成后，第一次打开软件会有点慢，出现激活画面。
1）点选激活(Activate)2）出现用户ID错误，这里可以无视，选择“关闭”，然后再点激活，也可关掉软件再打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、
选项栏位于功能区下方，其内容根据当前命令或所选图元变化。
7、属性
8、
将现有图元改成其他类型。
9、项目浏览器
10、
项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。
11、绘图区域
12、
Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。
对齐尺寸标注
DI
注释>尺寸标注;修改>测量;创建>尺寸标注;上下文选项卡>尺寸标注;快速访问工具栏
可见性/图形
VG&VV
视图>图形
细线;细线
TL
视图>图形;快速访问工具栏
对齐
AL
修改>修改
移动
MV
修改>修改
偏移
OF
修改>修改
复制
CO&CC
修改>修改
镜像-拾取轴
MM
修改>修改
镜像-绘制轴
DM
修改>修改
在任意视图内选择一个构件，在右侧属性栏内查看其属性
3）查看详细属性信息
4）
点击属性栏内的编辑类型，可以查看构件全部属性类型
5）尺寸标注
6）
使用“注释”栏中相应命令，可对构件进行尺寸标注
对齐标注
在选项栏中点击 按钮，选择参照点，鼠标拾取每个尺寸界限位置，例如轴网、墙体等，向外拉出尺寸线后单击放置尺寸标注。
2）
调整前调整后
3）打开平面、立面、三维视图并平铺视图
4）
通过左下角项目浏览器，可以打开相应的视图。
平铺视图快捷键“wt”
5）选中视图进行缩放、旋转，并调整视图样式
6）
滚轮调整视图大小，右键“缩放匹配”使视图最大化，将模型调整到最佳位置。“shift+滚轮”旋转三维视图，也可以通过右上角的六面体视图魔方调整三维视图角度。
五、Revit软件常用快捷键
revit 2015常用快捷键
命令
快捷键
路径
模型线;直线;模型线;边界线;线形钢筋;绘制线
LI
创建>模型;创建>详图;创建>绘制;修改>绘制;上下文选项卡>绘制;上下文选项卡>工具
参照平面;参照平面
RP
创建>基准;创建>绘制;修改>绘制;建筑>工作平面;结构>工作平面;系统>工作平面;上下文选项卡>工作平面
六、
一、Revit2015软件界面说明
二、
Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。
1、应用程序菜单
2、
应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。
（1）快速访问工具栏
线性标注
在选项栏中点击 按钮，鼠标拾取一面墙，管道或者设备边界线，向需标注构件另一边界线拉出尺寸线，单击放置尺寸标注，系统自动标注构件尺寸。
角度尺寸标注
在选项栏中点击 按钮，拾取不平行两条线或者构件，出现尺寸标注，单击放置。
径向尺寸标注
在选项栏中点击 按钮，鼠标拾取弧形轴网，弧线或弧形构件，出现尺寸标注单击放置。
Revit2015基本操作说明
一、Revit2015软件界面说明……………………………………………….3
二、
三、Revit2015软件简单操作……………………………………………….7
四、
1、打开文件………………………………………………………………............7
2、
3、调整和查看视图………………………………………………………………8
13、视图控制栏
14、
视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。
三、Revit2015软件简单操作
四、
1、打开文件
2、
单击应用程序菜单
选择“打开”，在右侧菜单中选择文件类型。
在弹出的对话框中选择“rvt”格式文件，双击打开
3、调整和查看视图
4、
1）粗细线模式
12、
13、查看图纸………………………………………………………………………….17
14、
15、查看标高和高程坐标……………………………………………………….17
16、
17、导出文件…………………………………………………………………………..19
18、
五、Revit2015软件常用快捷键…………………………………………….21
（2）
快速访问工具栏主要用于显示常用工具，在操作过程中可以更快的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一些常用的命令。
快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。
3、功能区
4、
创建或打开文件时自动显示，并提供创建文件时所需要的全部工具
通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。
在左下角视图工具栏中选择隐藏图元
5、绘制和查看剖面
6、
在平面图视图状态下选择“剖面”，在图中点击两点来绘制剖面，并通过拖拉范围框，设置剖切深度或者改变剖面方向。
1）查看剖面
2）
在拥有剖面的平面视图中，右键点击剖面线选择“转到视图”
转到剖面视图后根据需要调整剖面框大小
7、查看构件尺寸
8、
1）选中构件，查看属性栏
将项目浏览器中的图拖拽到图纸的图框中，完成图纸内容。
3）查看图纸集
4）
项目浏览器中点击图纸栏，查看所有图纸目录。
5）图纸修改
6）
双击激活图纸，打开图纸，进行修改。
15、导出文件
16、
在应用程序菜单中，revit的“导出”功能，可以将模型及其内部图纸、明细表等导出相应格式文件，例如：DWF、DWG、TXT、IFC、FBX等。
1）单击“插入”选项卡——“链接revit”。
2）
3）选择导入文件
4）
5）指定链接选项
6）
7）单击打开
8）
9）链接文件为外部参照的形式，与源文件有关联关系，所以需保留源文件的路径。如果想编辑链接如“删除”或寻找丢失链接，可在管理链接中删除或重新载入。
10）
13、查看图纸
14、
1）新建图纸
2）
在视图选项卡中选择“图纸”，选择图框，新建图纸。
4、
5、制作和查看剖面……………………………………………………………..11
6、
7、查看构件尺寸………………………………………………………………….12
8、
9、链接和导入CAD平面……………………………………………………..15
10、
11、链接Revit模型……………………………………………………………….15
弧长尺寸标注
在选项栏中点击 按钮，鼠标拾取弧形轴网，弧线或弧形构件，出现尺寸标注单击放置。
高程点标注
在选项栏中点击 按钮，选择构件表面一点，出现高程，点击放置。
高程点坐标标注
在选项栏中点击 按钮，选择一点，出现坐标，点击放置。
9、导入和链接CAD文件
10、
Revit软件对CAD文件支持链接和导入两种模式参照利用。
旋转
RO
修改>修改
修剪/延伸为角
TR
修改>修改
阵列
AR
修改>修改
缩放
RE
修改>修改
解锁
UP
修改>修改
锁定
PN
修改>修改
标高
LL
创建>基准;建筑>基准;结构>基准
轴网
GR
建筑>基准;结构>基准
墙;墙:墙:建筑
WA
建筑>构建;结构>结构
楼板:楼板:结构
SB
建筑>构建;结构>结构
模型线
LI
建筑>模型;结构>模型
完成
FG
上下文选项卡>编辑组
取消
CG
上下文选项卡>编辑组
编辑组
EG
上下文选项卡>成组
解组
UG
上下文选项卡>成组
取消隐藏图元
EU
上下文选项卡>显示隐藏的图元
取消隐藏类别
VU
上下文选项卡>显示隐藏的图元
重设临时隐藏/隔离
HR
视图控制栏
中点
SM
捕捉
中心
SC
捕捉
垂足
SP
捕捉
关闭捕捉
SO
捕捉
交点
SI
捕捉
1）单击“插入”选项卡——“导入CAD”或者“链接CAD”。
2）
3）选择导入文件
4）
5）指定导入或链接选项
6）
7）单击打开
8）
9）链接文件为外部参照的形式，与源文件有关联关系，所以需保留源文件的路径。导入文件为载入参照模式，与源文件部存在关联关系。
10）
11、链接revit模型
12、
Revit软件对revit文件支持链接一种模式参照利用，将多个revit文件进行整合。
绘图区右侧如框内操作键，可实现调整视图比例、详细程度、视觉样式等功能。
右键魔方可选择正视图方向如“前”等，或者直接点取模型上的方向。
7）清理视图
8）
快速工具栏中的“关闭隐藏窗口”可关闭除平铺视图以外的视图。
