配网光纤无线混合接入--林杨(广东电力)
电力通信技术在智能电网中的应用_8
电力通信技术在智能电网中的应用发布时间：2022-12-02T06:55:10.839Z 来源：《中国建设信息化》2022年8月第15期作者：李炫[导读] 在这个阶段，电网系统应用水平的提高增加了人们之间的通信频率，促进了他们交互目标的实现，提高了电力企业与用户之间的粘性。
李炫广东省潮州市湘桥区广东电网潮州供电局广东省 521000摘要：在这个阶段，电网系统应用水平的提高增加了人们之间的通信频率，促进了他们交互目标的实现，提高了电力企业与用户之间的粘性。
在信息技术的支持下，中国的通信模式不再局限于传统的有线电话模式，而是呈现出多样化的特点，如移动网络通信和光纤通信，以促进通信技术的信息化和智能化发展。
中国电网的智能化发展使其更加重视用户终端，在满足电网建设要求的同时，也为用户带来了一些便利。
因此，应加强对信息通信技术的了解，明确其在我国的实际发展情况，掌握我国所具备的通信技术类型，并对其具体应用过程进行分析，推动通信网络覆盖范围的增加。
关键词：电力通信技术；智能电网；技术应用中图分类号：TM73文献标识码：A引言开发新电力系统的过程是为了适应大规模获取新能源。
新能源的分布主要以分散和容量小为特点，传统的光缆接入方式价格昂贵，具有很大的局限性。
同时，新型电力系统对数据安全的高可靠性要求对传输网络提出了更高的挑战。
新的电力系统是一个数字电力系统。
近年来，数字技术的快速发展为电力设备运维的智能化改造提供了新的手段。
面对新电力系统大规模接入和数字业务的新要求，通信技术作为电力物联网的关键技术之一，需要考虑自身的适应性。
电力通信网朝无线化、虚拟化平滑演进时，既应该遵守电力现有规范，又应该考虑与现有通信系统融合的部署方案。
1 智能电网物联网技术在智能电网系统中的应用广泛体现在从发电到电力调度的各个生产和应用环节。
物联网传感器系统的加入进一步增强了智能电网系统的数据感知、传输和分析效率；多智能模块的应用可以显著提高电网的智能化水平，降低电力系统的故障率；动态监测机制与物联网远程分析平台的结合，为准确掌握电网运行状态、及时应对电网故障创造了良好条件。
电力干线为网络提速
电力干线为网络提速

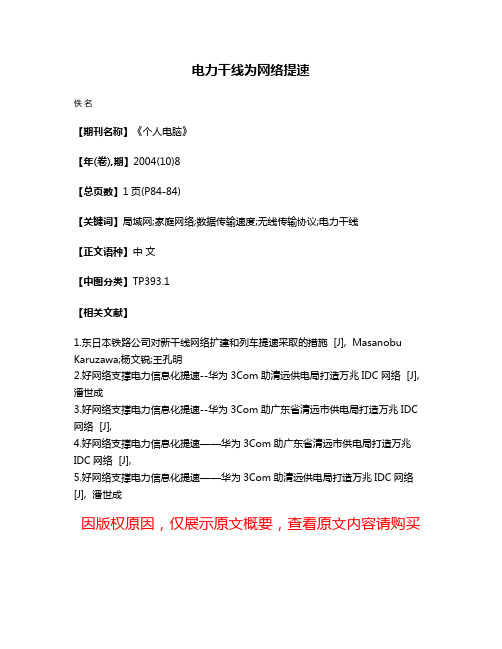

佚名
【期刊名称】《个人电脑》
【年(卷),期】2004(10)8
【总页数】1页(P84-84)
【关键词】局域网;家庭网络;数据传输速度;无线传输协议;电力干线
【正文语种】中文
【中图分类】TP393.1
【相关文献】
1.东日本铁路公司对新干线网络扩建和列车提速采取的措施 [J], Masanobu Karuzawa;杨文锐;王孔明
2.好网络支撑电力信息化提速--华为3Com助清远供电局打造万兆IDC网络 [J], 潘世成
3.好网络支撑电力信息化提速--华为3Com助广东省清远市供电局打造万兆IDC 网络 [J],
4.好网络支撑电力信息化提速——华为3Com助广东省清远市供电局打造万兆IDC网络 [J],
5.好网络支撑电力信息化提速——华为3Com助清远供电局打造万兆IDC网络[J], 潘世成
因版权原因，仅展示原文概要，查看原文内容请购买。

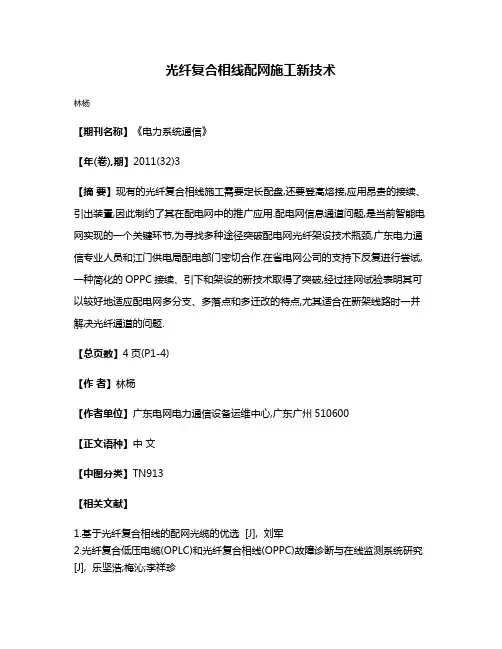

光纤复合相线配网施工新技术
光纤复合相线配网施工新技术
林杨
【期刊名称】《电力系统通信》
【年(卷),期】2011(32)3
【摘要】现有的光纤复合相线施工需要定长配盘,还要登高熔接,应用昂贵的接续、引出装置,因此制约了其在配电网中的推广应用.配电网信息通道问题,是当前智能电网实现的一个关键环节,为寻找多种途径突破配电网光纤架设技术瓶颈,广东电力通信专业人员和江门供电局配电部门密切合作.在省电网公司的支持下反复进行尝试,一种简化的OPPC接续、引下和架设的新技术取得了突破,经过挂网试验表明其可以较好地适应配电网多分支、多落点和多迁改的特点,尤其适合在新架线路时一并解决光纤通道的问题.
【总页数】4页(P1-4)
【作者】林杨
【作者单位】广东电网电力通信设备运维中心,广东广州510600
【正文语种】中文
【中图分类】TN913
【相关文献】
1.基于光纤复合相线的配网光缆的优选 [J], 刘军
2.光纤复合低压电缆(OPLC)和光纤复合相线(OPPC)故障诊断与在线监测系统研究[J], 乐坚浩;梅沁;李祥珍
3.光纤复合地线和光纤复合相线在电力通信中的应用 [J], 尚书霞
4.光纤复合地线和光纤复合相线在电力通信中的应用 [J], 尚书霞
5.基于分布式温度应力监测的光纤复合架空相线结构 [J], 常恩山;张彤
因版权原因，仅展示原文概要，查看原文内容请购买。
无线专网在新能源发电场站中的应用
1202023年 第 12 期121张晓静 包红凯：无线专网在新能源发电场站中的应用或数据请求，接续到不同的网络上；网管是对移动网络中的终端、基站、核心网设备进行运维、管理的设备，网管可通过无线网络实现对终端的管理，一般不直接管理通信终端设备。
2.2 无线专网分类无线专网主要通过蜂窝移动网络进行通信，根据通信制式的不同分为2G 专网、3G 专网、4G 专网、5G 专网，随着通信技术的发展，目前较为通用的为4G 专网和5G 专网。
另外，业主单位依据具体应用场景的不同，结合网络安全性、传输时延、成本等的要求，选择虚拟专网、混合专网或独立专网[4,5]的不同组网类型，组网类型的不同主要是依据专网通信设备由业主还是运营商管理。
虚拟专网是指公网运营商向行业用户提供的满足其业务及安全需求的高质量专用虚拟网络[6]，包括租用VPN 通道、租用5G 切片等方式[7]。
虚拟专网复用公网成熟的网络基础设施与频段，根据实际业务需求向运营商提出定制化要求，硬件设备的管理与维护主要由运营商完成。
虚拟专网网络架构图如图2所示。
公网专网公网终端业务终端通信终端业务网络互联网终端基站核心网数据网络公网切片公网切片专网切片专网切片图2 虚拟专网网络架构图Fig.2 The network structure of virtual private network混合专网是指无线通信网络的控制面设备使用公网基础设施、用户面设备由业主单位独享的移动通信网络，其控制面管理与维护由运营商完成，用户面设备放置在业主侧，可由场站业主自主管理与维护。
该组网模式可保证电力生产数据本地卸载，保证电力数据安全；同时避免公共网络拥堵对用户生产业务的影响。
混合专网网络架构图如图3所示。
公网专网公网终端业务终端通信终端业务网络互联网终端基站核心网数据网络公网切片AMF/SMF 等专网切片UPF/MEC 等公用独用图3 混合专网网络架构图Fig.3 The network structure of hybrid private network独立专网是指由业主独立建设物理独享的无线通信系统，包含：终端、基站、核心网、网管等整套通信系统。
广东电网有限责任公司广州供电局_企业报告(业主版)
EPON技术在广东电网智能配网通信中的应用分析
ＯＮｕ（ 网络 单 元 ） 光 以及 它 们 之 间 的 ＯＤ 光 分 配 Ｎ（
网 ） 成 ， ＤＮ 主 要 由 分 光 设 备 Ｐ） 无 源 光 分 路 组 Ｏ （ Ｓ（
ａ ｄ ３ ｗｉｅｅ ｓ ｎ Ｇ ｒ ｌｓ ．Ｏｎ ｔ ｅ ｂ ｓｓｏ ｈ ｐ ｌ ａ ｉｎ ａ ａ ｙ ｉ ｏ ｈ ａ ｉ ｆｔ ｅａ ｐ ｉ ｔ ｎ ｌ ｓｓ ｆ ｃ ｏ ＥＰＯＮ ｅ ｈ ｏ ｏ ｙ ｉ ｎ ｅ ｌ ｅ ｔ ｉｔ ｉ ｕ ｉｎ ｎ ｔ ｒ ｓ ａ ｄ ｉ ｏ ｎ ｃ ｔ ｃ ｎ ｌ ｇ ｉ ｔ ｌ ｇ ｎ ｓ ｒｂ ｔ ｅ ｗｏ ｋ ｎ ｎ ｃ ｎ ｅ — ｎ ｉ ｄ ｏ
Ｙａ ｎｇ Ｘｕ
（ Ｃｏｍ ｍ ｕｎ ｃ ｅ Ｏｐｅ ａ ｉ ｎ ａ ｎ ｅ ｎｃ ｎｔ ｒ ｉａｔ ｒ ｔｏｎ ａ ｄ Ｍ ｉ ｔ ｎａ ｅ Ｃｅ ｅ ，Ｇ ｕａ ｇｄ ｎ ｏｎｇ Ｅｌ ｔ ｉ ｅｃ ｒｃ Ｐｏｗ ｅ ｒ Ｂｕｒ ａ ｅ ｕ，Ｇ ｕａ ｇｚ ｏｕ ５１ ０ Ｃｈｉ ａ） ｎ ｈ ０６ ０， ｎ
Ａｂ ｔａ ｔ Ｔ ｈ ｔ ｓｒ ｃ ： ｅ ａｕ ｏｍａｔｏ ｏ ｍ ｕ ｃ ｔｏｎ ｔ ｃ ｏｌ ｙ ｉ ｅｙ ｔ ｃ ｏ ｏ ｏｒｄｉｔ ｉ ｔｏｎ ａｕｔ ａ ｉ ｉｎ ｃ ｍ ｎｉａ ｉ ｅ ｈｎ ｏｇ Ｓ ａ ｋ ｅ ｈｎ ｌ ｇｙ ｆ ｓ ｒｂｕ ｉ ｏｍ ｔｏｎ， ｗｈｉｈ ｄ ｔ ｒ ｉ ｓＩｓ ｉｖ ｃ ｅ ｅ ｍ ｎｅ ｔ ｅ ｅｌ ｏ ｎ ｅ ｌｇ ｎｃ ． Ｔ ｈ ｏｍ ｍ ｏｎ ｙ ｕｓ ｄ ｅ ｈ ｌ ｇｉｓ ｎｃｕ ｏ ｉａ ｉ ｅ ｏｍｍ ｕ ｃ ｔｏｎ， ｍ ｉ ｌ － ｎ ｌ ｆｉ ｔ ｌｉ ｅ ｅ ｅｃ ｌ ｅ ｔ ｃ ｎｏ ｏ ｅ ｉ ｌ ｄｅ ｐｔｃ ｌｆｂ ｒ ｃ ｎｉａ ｉ ｄｄ ｅ ａ ｄ ｏｗ— ｏｌａ ｅ ｃ ｒ ｉｒ， ＧＰＲＳ ｖ ｔ ｇ ａ ｒｅ
与改革开放和电网发展同步的广东电力通信
与改革开放和电网发展同步的广东电力通信
林杨
【期刊名称】《电力系统通信》
【年(卷),期】2009(30)1
【摘要】改革开放30年来,广东电力通信从小到大、从弱到强,在通信方式、网络结构和承载业务等方面实现了跨越式发展.文章全面回顾了广东省电力通信与改革开放、电网同步发展的历程,详细分析了广东电力通信网的现状,展望了电力通信美好的发展明天.
【总页数】4页(P8-10,25)
【作者】林杨
【作者单位】广东省电力通信有限公司,广东,广州,510600
【正文语种】中文
【中图分类】TN915.853
【相关文献】
1.光明的足迹:优质服务赋新歌——中国改革开放三十年的广西电网发展成就回顾
(二) [J], 谢华
2.光明的足迹:三十个春天的追忆——中国改革开放三十年的广西电网发展成就回顾(一) [J], 谢华
3.广东农村35kV电网发展与建设模式探索研究 [J], 姚鹏;林冬
4.为广东改革开放先走一步尽心尽力——改革开放初期在广东工作的黄静波同志小记 [J], 屈干臣
5.塔牌集团被授予“改革开放40周年广东省优秀企业”,钟烈华名誉董事长被授予“改革开放40周年广东省优秀企业家” [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
茂名地区配电通信网的组网方案研究
茂名地区配电通信网的组网方案研究殷海森【摘要】配电通信网是指承载中低压配电网业务的通信网络，主要承载的业务包括配电自动化、计量自动化等，并能满足智能配电领域业务发展需求，相应承载其它各类配电网业务。
本文通过分析茂名地区现有通信网络现状和配电网建设水平的基础上，制定相应的网络解决方案，选择最适宜的通信技术，采用最合理的配电通信网络架构。
【期刊名称】《数字技术与应用》【年(卷),期】2016(000)009【总页数】1页(P31-31)【关键词】配电;通信网;PTN技术【作者】殷海森【作者单位】广东电网有限责任公司茂名供电局广东茂名 525000【正文语种】中文【中图分类】TN915.853配电通信网可以采用光纤网或无线网，其中配电光纤网利用现有变电站的光纤资源，并结合开关站、环网柜等站点的改造或新建时同步建设的配网光缆进行组网，实现配电自动化和计量自动化终端的业务接入通信；无线网利用变电站或供电所大楼建设无线基站，通过现有的主网光纤网络，连接至局大楼核心网络设备，实现配电业务的无线专网接入，或者直接采用无线公网进行通信。
相对于光纤网和无线公网，无线专网的规划设计难度较大、前期投入成本高，电力行业目前也没有相关的技术规范。
茂名地区现有配电通信为传统MSTP设备采用光纤网组网，但只覆盖到10kV开关站，因此大部分配电自动化和计量自动化终端主要采用无线公网进行通信。
目前设备使用年限超过12年，故障率逐年提高，也不满足配电自动化未来的建设要求，因此需要进行配电通信网改造，选择适合本地的组网方案。
茂名地区配电网规模较小且相对集中，配电通信组网时可直接采用光纤直连，距离较远时可采用接入地区传输网，采用IP over SDH方式组网，从而与主站系统互联。
在已有可用光纤通道和方便铺设光纤的地方优先考虑光纤通信方式，缺乏光缆资源的区域可优先采用无线专网通信方式，其次采用无线公网的通信方式。
2.1 工业以太网组网方案工业以太网交换机组建配电光通信网络已经成熟的光纤通信技术广泛应用于电力系统中，具有独有的环网特征与各项高性能指标的工业以太网交换机，在配电自动化中非常适合于光通信系统建设，对于其中的各项数据输出要求都能满足［1］。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收益量测信息模型
BACnet ANSI ASHRAE 135-2008/ISO 16484-5
建筑自动化
DNP3
变电和馈电设备自动化
IEC 60870-6 / TASE.2
内部控制中心通信
IEC 61850
变电自动化与保护
IEC 61968/61970
应用层面能源管理系统界面
IEC 62351 Parts 1-8
WiFi的技术创新
已成系列的超级WiFi商用设备
超级WiFi的技术特点
超级WiFi系列产品应用
C1可以工作在CPE或AP模式
混合组网的样例图
小结：零碎的应用高额的支出
2009年向各运营商支付的年费用详见下图所示：（单位万元）
小结：智能电网有利可图
小结：技术经济比较
• 我国中压配网线路负荷利用率约为30%，美 国为43%，智能配电能提高负荷利用率；
案例一：江门北街-高沙工程
工程概况：
本期沿220kV北街站至高沙开关站的 10kV高沙I、II线路上分别架设一条OPPC， 芯数为6芯，长度均为2千米；其电缆段采 用管道光缆，芯数为6芯，长度为2.1千米。
在220kV北街站、分场及高沙开关站配置 相关的EPON设备，以实现配网自动化的 要求。
已经运第行四差章不多设计三案年例的分高析 沙项目
NIST SP 800-82
力系统
Open ADR（开放自动需求响应）
价格反应灵敏和直接负载控制
Open HAN
家庭区域网（HAN）设备通信、测量和控制
ZigBee/Home Plug Smart Energy Profile
家庭区域网设备通信和信息模型
电网智能化第一个关键就是通信
根据圣地亚哥智能电网研究报告，智能电网应采 取以下完善措施。 而在众多措施中，光纤以太网的优先级是最高的。 可见，智能电网的发展也迫切需要光纤通信网 （特别是EPON通信技术的发展）。
介质
添加型 电压≤110kV线路新建或旧 线路加通信改造
5
附挂光缆 ADL/GWWOP
光缆 (电力线) 附挂于旧线路导线或地线 附加型 上通信改造（极少应用）
在电力线上架设的特种光缆
复合地线光缆（OPGW） 缠绕光缆（WRAP）在地线或相 线 捆扎光缆（LASH）在地线或相线
金属自承式光缆（MASS） 全介质自承式光缆（ADSS） 光纤复合相线光缆（OPPC）
ADSS和传统OPPC都遇到难题了
传统的OPPC接头熔接施工
原有施工工艺的缺点
• 一是要在线路的电杆上增加台架，安装颇 为昂贵笨重的接线盒；
• 二是不能档中接续，要依耐张段定缆长配 盘；
• 三是要登高在台架上进行光纤熔接，在配 电线路分支多，改接调整多，尤其是同杆 多回的情况下步履艰难；
• 以上称之为“三大麻烦”； • 因此，不能将主网的做法照搬到配网。
智能配电网自 动化系统（含 配网、微网、 分布式电源、 储能监控）
业务系统
安全区II
管理信息大区
110kV/3 负荷控制、配 生产管
5kV厂站 变监测、低压 理、用
计量自动 集抄、配电设 户信息
化
备在线监测系 互动
统
配电网视频监 智能家 控系统、充换 居多媒 电站视频监控 体服务 系统
智能配电网通信业务需求分析
•
好的事情马上就会到来，一切都是最 好的安 排。上 午8时13分49秒 上午8时13分08:13:4920.10.21
•
一马当先，全员举绩，梅开二度，业 绩保底 。20.10.2120.10.2108:1308:13:4908:13:49Oc t-20
•
牢记安全之责，善谋安全之策，力务 安全之 实。2020年10月21日 星期三8时13分 49秒 Wednesday, October 21, 2020
电力系统控制操作的信息安全
IEEE C37.118
相量测量（PMU）通信
IEEE 1547
电力公司与分布式发电（DG）之间的物理与电气 互联
IEEE 1686-2007
智能电子设备（IEDs）的安全
NERC CIP 002-009
大型电力系统的网络安全标准
NIST Special Publication (SP) 800-53, 联邦信息系统的网络安全标准与指南，包括大型电
以太网
<60s 光纤通信/无线通信
6
AMI
智能电表（台区 集中点）
以太网/载波、 /RS485
<60s
无线宽带、载波、租 用公网无线t;60s 光纤通信/无线宽带
8 AAM 设备运行状态监
以太网
<3s 光纤通信/无线宽带
配网线路：有主干还有分支
配电网通信系统的特点
• 业务种类多，不同的要求多，终端数量多， 但通道距离相对较短；
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月21日星期 三上午8时13分 49秒08:13:4920.10.21
•
严格把控质量关，让生产更加有保障 。2020年10月 上午8时 13分20.10.2108:13Oc tober 21, 2020
•
作业标准记得牢，驾轻就熟除烦恼。2020年10月21日星期 三8时13分49秒 08:13:4921 October 2020
• 接入点随用户的改变而改变，常常带来迁 改问题；
• 要求永远在线、安全、实时、高带宽的业 务，相对集中在配电线路的干线段；
• 数量大、迁改多，但要求相对不那么高的 业务则分布在支线段；
• 一个相对合理的选择：光通信在干线，无 线通信在支线。
无线通信的选择：Wireless Fidelity
• 设计理念：在存取控制层MAC中，从无线 工作站到有线局域网络的微波空中接口；
•
相信相信得力量。20.10.212020年10月 21日星 期三8时13分49秒20.10.21
谢谢大家！
• 全线架设及11个引下只安排停电一天；
盘好引下段等待挂线
#32 悬垂杆挂线就位
汇报提要
• 1、智能配电网对通信的要求 • 2、配电网光缆架设技术的进展 • 3、智能配电网通信的混合接入
智能配用电业务安全要求分类
序 业务类 号型
1 数据专 线业务 数据网 络业务
2 多媒体 业务
安全区I
配电网纵联保 护
• 在世界范围内采用开放频段，无需执照； • 标准已发展为系列：IEEE 802.11x； • 良好的抗干扰能力：如 802.11b从11 Mbps,
在信号较弱或有干扰时，带宽可自动调整 为5.5Mbps、2Mbps和1Mbps, 保障网络的 稳定性和可靠性； • 已有多种商用设备适用于智能配网通信。
序 号
类别
业务名称
通道接口 时延 适用的通信技术
1
纵联网络保护
以太网/2M <100 专线/纤芯 ms
光纤通信
2
高级配电自动化
以太网/音频 拨号
<500 ms
光纤通信
3 ADO 储能站监测管理
以太网
<1s
分布式能源站
4
SCADA/AGC/A 以太网
<1s
VC
光纤通信 光纤通信
5
分布式能源站负 荷预测
日本智能电网的起点
日本每户平均停电时间已经从6min下降到1min，到1997年底日本全国已基本实 现了配电网自动化； 现在，发达国家平均停电时间67分钟，国际领先平均停电时间18分钟；
日本的智能电网技术趋势
汇报提要
• 1、智能配电网对通信的要求 • 2、配电网光缆架设技术的进展 • 3、配电网通信的混合接入
案例二：新会大鳌东风乙线工程
• 大鳌10kV东风双回线，已投甲线1回，本 期加挂乙线，架空部分3145米，其中C相 为OPPC-8B1-240/30；
• 大鳌站出线沿预留管道铺缆360米，#23#24塔之间160米亦为管道铺设，在#24塔 接拾围新村支线；
• 需在#1、#10、#23、#24、#29、#32、 #36、#40、#43、#53、#57塔安装8芯光 缆接头盒11套，共计光电分离接头18个；
•
加强交通建设管理，确保工程建设质 量。08:13:4908:13:4908:13Wednesday, October 21, 2020
•
安全在于心细，事故出在麻痹。20.10.2120.10.2108:13:4908:13:49October 21, 2020
•
踏实肯干，努力奋斗。2020年10月21日上午8时13分 20.10.2120.10.21
• 天津大学余贻鑫院士说，配电网带有大量能 与电网友好合作的负荷；
• 管理线损的减低就是收益； • 智能配电的光纤无线混合接入，是一个经济
适用的选择；
• 因此，应该在规划配网阶段将配电线路与其 通信手段同步进行。
衷心感谢各位领导和专家的关注！
linyang@ 13822182123
沿电力线路架设的光缆分类
序 号
