电力四遥介绍
浅谈电力调度自动化系统中的四遥异常现象分析及处理

浅谈电力调度自动化系统中的四遥异常现象分析及处理电力调度自动化系统中的四遥异常现象是指在电力调度运行过程中发生的受到四个遥信量(遥测、遥信、遥控和遥调)影响异常的情况。
这些异常现象一旦发生,可能会影响电力系统的稳定运行和安全性。
对于四遥异常现象的分析和处理非常重要。
我们来讨论四遥异常现象的具体表现及其原因。
遥测异常是指由于信号传输故障或测量设备故障等原因,导致遥测量无法正常应答或者给出的遥测值异常。
遥信异常是指由于信号传输故障或控制设备异常等原因,导致遥信量在处理过程中出现异常情况。
遥控异常是指由于遥控信号传输故障或控制设备故障等原因,导致遥控操作无法生效或执行异常。
遥调异常是指由于调度控制信号传输故障或调度控制设备故障等原因,导致遥调命令无法正常执行或执行异常。
针对这些异常现象,我们可以采取一系列的措施来进行分析和处理。
我们应该建立完善的监测和检测系统,及时发现和记录四遥异常现象的发生和变化情况。
通过对异常数据的收集和分析,可以确定异常现象的特征和规律,进一步确定异常现象的原因所在。
我们可以采取相应的补救措施,对异常现象进行处理。
对于遥测异常,可以通过检修测量设备或修复信号传输故障等方式,恢复遥测的正常工作状态。
对于遥信异常,可以通过重新校核遥信装置或检修信号传输线路等方式,恢复遥信的正常工作状态。
对于遥控异常,可以通过重新校核遥控装置或修复控制设备故障等方式,恢复遥控操作的正常执行。
对于遥调异常,可以通过重新校核遥调装置或修复调度控制设备故障等方式,恢复遥调命令的正常执行。
除了及时处理异常现象外,我们还应该提高对于异常现象的防范意识。
可以通过加强对于设备的维护和管理,定期进行设备检修和维护,确保设备的正常运行。
还可以加强对于系统的监控和预警能力,及时发现异常情况并采取相应的措施。
我们还可以加强对于人员的培训和知识普及,提高操作人员的技能水平和处理异常情况的能力,减少因人为原因引起的异常现象。
电力线路故障在线监测系统(四遥故障检测系统)

电力线路故障在线监测系统(四遥故障检测系统)备注:四遥故障检测系统即(遥信、遥测、遥调、遥控)遥信:主要指故障类型,如短路速断、过流、接地故障。
遥测:主要指测量数据,如线路负荷电流、故障电流、线路电压等。
遥调:调整短路速断、短路过流、零序电流定值、失压定值等测量值。
遥控:主要控制开关。
一、系统概述:BD-2010型线路故障在线监测系统采用了数字化的故障显示装置和数字化的无线通讯技术,主要用于中高压输配电线路上,可检测短路和接地故障并指示出来,可以监测线路和变压器(高压侧、低压侧)的运行情况,甚至可以对同杆架设的两路电动开关进行遥控(合分闸)、遥信(采集开关位置)操作。
该系统可以帮助电力运行人员实时了解线路上各监测点的电流(负荷电流/短路动作电流、首半波尖峰电流/接地动作电流、电缆稳态零序电流/稳态零序动作电流/暂态零序电流)、线路电压(线路对地电场)、电缆头温度的变化情况,在线路出现短路、接地、断线、绝缘下降、过温等故障或者异常情况下给出声光或者短信通知报警,告知调度人员进行远程操作以隔离故障和转移供电,通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置,还能显示线路负荷电流、零序电流、线路电压(线路对地电场)、接地尖峰电流的变化情况并绘制曲线图,用户根据需要还可以增加其他监测内容,例如开关位置、电缆头温度等,或者增在线监控功能,例如开关位置的遥信采集、开关遥控,无功补偿柜的电容投切状态和遥控投切,或者增加远程无线抄表,或者增加小电流接地选线功能,等等。
功能特点:BD-2010提供的主要功能有:1.监测线路上的短路、接地、过负荷、断线、停电、三相不平衡、盗割、过温等故障情况,帮助运行人员迅速查找故障点,避免事故进一步扩大。
2.监测线路负荷电流和短路动作电流,保存历史数据并绘制曲线,用于事故分析和事前预警。
3.监测线路首半波尖峰电流和接地动作电流、稳态零序电流和暂态零序尖峰突变电流(电缆),保存历史数据并绘制曲线,用于事故分析和事前预警。
电力系统四遥的实现原理

电力系统四遥的实现原理电力系统四遥是指遥信、遥测、遥控和遥调四个遥控功能。
它们通过传感器、遥测装置、遥信装置、远方测控装置和操作控制室等设备,实现对电力系统的监测、控制和调度。
遥信是指通过传感器采集电力系统中各种状态信号,如开关状态、电流、电压等,并将其转换为数字信号传输到操作控制室进行监测和分析。
其实现原理是,传感器将硬件状态(如线圈通断、断路器合闸、跳闸等)转换为电信号,经过模拟-数字转换,再经过串并转换,最终转换为数字信号进行传输。
遥测是指通过传感器采集电力系统中各种物理量信号,如电压、电流、电能等,并将其转换为数字信号传输到操作控制室进行监测和分析。
其实现原理是,传感器将电力系统中的物理量信号转换为模拟电信号,经过模拟-数字转换,再经过串并转换,最终转换为数字信号进行传输。
遥控是指通过控制信号来控制电力系统中的设备,如开关、断路器等。
其实现原理是,操作控制室发送控制信号,通过传输装置将控制信号传输到远方测控装置,再传输到电力系统中的设备控制器中,从而实现对设备的控制。
遥调是指通过控制信号来调节电力系统中的某些参数,如电压调节器、无功补偿装置等。
其实现原理是,操作控制室发送调整信号,通过传输装置将调整信号传输到远方测控装置,再传输到电力系统中的调节装置中,从而实现对电力系统参数的调节。
电力系统四遥的实现原理主要依赖于传感器、遥设装置和传输装置。
传感器负责将硬件状态和物理量转换为合适的电信号,遥设装置负责将电信号转换为数字信号,并进行传输、解析、存储和处理,传输装置负责将数字信号从被控设备传输到操作控制室。
总体来说,电力系统四遥的实现原理就是将传感器采集的硬件状态及物理量信号进行转换并传输到操作控制室,以实现对电力系统的实时监测、控制与调度。
通过四遥系统,运行人员可以实时了解电力系统的状态,并及时采取相应的措施,保证电力系统的安全稳定运行。

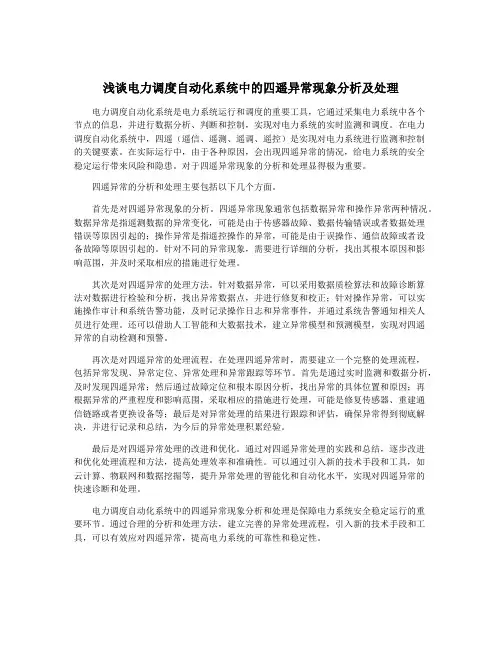

浅谈电力调度自动化系统中的四遥异常现象分析及处理

浅谈电力调度自动化系统中的四遥异常现象分析及处理电力调度自动化系统是电力系统运行和调度的重要工具,它通过采集电力系统中各个节点的信息,并进行数据分析、判断和控制,实现对电力系统的实时监测和调度。
在电力调度自动化系统中,四遥(遥信、遥测、遥调、遥控)是实现对电力系统进行监测和控制的关键要素。
在实际运行中,由于各种原因,会出现四遥异常的情况,给电力系统的安全稳定运行带来风险和隐患。
对于四遥异常现象的分析和处理显得极为重要。
四遥异常的分析和处理主要包括以下几个方面。
首先是对四遥异常现象的分析。
四遥异常现象通常包括数据异常和操作异常两种情况。
数据异常是指遥测数据的异常变化,可能是由于传感器故障、数据传输错误或者数据处理错误等原因引起的;操作异常是指遥控操作的异常,可能是由于误操作、通信故障或者设备故障等原因引起的。
针对不同的异常现象,需要进行详细的分析,找出其根本原因和影响范围,并及时采取相应的措施进行处理。
其次是对四遥异常的处理方法。
针对数据异常,可以采用数据质检算法和故障诊断算法对数据进行检验和分析,找出异常数据点,并进行修复和校正;针对操作异常,可以实施操作审计和系统告警功能,及时记录操作日志和异常事件,并通过系统告警通知相关人员进行处理。
还可以借助人工智能和大数据技术,建立异常模型和预测模型,实现对四遥异常的自动检测和预警。
再次是对四遥异常的处理流程。
在处理四遥异常时,需要建立一个完整的处理流程,包括异常发现、异常定位、异常处理和异常跟踪等环节。
首先是通过实时监测和数据分析,及时发现四遥异常;然后通过故障定位和根本原因分析,找出异常的具体位置和原因;再根据异常的严重程度和影响范围,采取相应的措施进行处理,可能是修复传感器、重建通信链路或者更换设备等;最后是对异常处理的结果进行跟踪和评估,确保异常得到彻底解决,并进行记录和总结,为今后的异常处理积累经验。
最后是对四遥异常处理的改进和优化。
通过对四遥异常处理的实践和总结,逐步改进和优化处理流程和方法,提高处理效率和准确性。
浅谈电力调度自动化系统中的四遥异常现象分析及处理

浅谈电力调度自动化系统中的四遥异常现象分析及处理随着电力发展的进步,电力调度自动化系统变得越来越普及,但是在实际运行中,四遥异常现象经常发生。
那么什么是四遥异常现象呢?“四遥”是指远动、遥测、遥信和遥控四种信号,当这四种信号产生异常时,就称之为四遥异常。
本文将从四遥异常现象的类型、原因以及处理方法三个方面进行探讨。
一、四遥异常现象的类型1. 遥测异常:在电力调度自动化系统中,遥测是一种重要的信号,用于实时监测电网状态。
遥测异常主要表现为遥测值偏差过大、遥测中断等情况。
2. 遥信异常:遥信是指用于传输装置状态的信号,遥信异常主要表现为遥信状态与实际状态不一致、遥信中断等情况。
3. 遥控异常:遥控是指通过远距离控制开关、装置等设备。
遥控异常主要表现为遥控中断、遥控失效等情况。
4. 远动异常:远动是指通过信号控制电力设备,远动异常主要表现为远动失效等情况。
1. 意外损坏:设备损坏是造成四遥异常的主要原因之一。
例如,由于自然灾害、意外事故等原因,导致相关设备受损或受到干扰,从而产生四遥异常。
2. 信号干扰:干扰是引起四遥异常的另一种常见原因,如雷电、电磁干扰等会导致信号出现中断或失效。
3. 信号误差:由于信号传输过程中的误差,例如传感器精度不够、网络传输错误等,导致四遥信号的接收端误判。
4. 非正常操作:操作人员的失误或疏忽也可能导致四遥异常现象的发生。
例如误操作开关、错误操作遥控、缺少检查等操作。
1. 加强设备维护:要确保设备能够正常运行,需要加强设备的维护工作,定期对设备进行检查和维修。
同时,需要进行设备备份和容错措施。
2. 提高信号质量:提高信号品质是避免四遥异常的一个重要手段。
例如,采用高精度、高可靠的传感器、加强网络传输技术等措施,可以有效地减少信号干扰和误差。
3. 引入自动化修复技术:引入自动化修复技术,可以有效地减少运维成本和人力资源。
例如,采用自动化异常检测与修复平台、采用数据分析手段来预测设备损坏等。

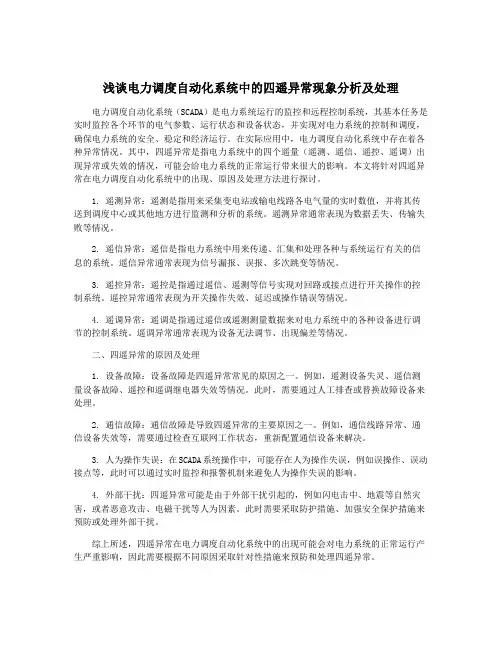

浅谈电力调度自动化系统中的四遥异常现象分析及处理

浅谈电力调度自动化系统中的四遥异常现象分析及处理电力调度自动化系统(SCADA)是电力系统运行的监控和远程控制系统,其基本任务是实时监控各个环节的电气参数、运行状态和设备状态,并实现对电力系统的控制和调度,确保电力系统的安全、稳定和经济运行。
在实际应用中,电力调度自动化系统中存在着各种异常情况。
其中,四遥异常是指电力系统中的四个遥量(遥测、遥信、遥控、遥调)出现异常或失效的情况,可能会给电力系统的正常运行带来很大的影响。
本文将针对四遥异常在电力调度自动化系统中的出现、原因及处理方法进行探讨。
1. 遥测异常:遥测是指用来采集变电站或输电线路各电气量的实时数值,并将其传送到调度中心或其他地方进行监测和分析的系统。
遥测异常通常表现为数据丢失、传输失败等情况。
2. 遥信异常:遥信是指电力系统中用来传递、汇集和处理各种与系统运行有关的信息的系统。
遥信异常通常表现为信号漏报、误报、多次跳变等情况。
3. 遥控异常:遥控是指通过遥信、遥测等信号实现对回路或接点进行开关操作的控制系统。
遥控异常通常表现为开关操作失效、延迟或操作错误等情况。
4. 遥调异常:遥调是指通过遥信或遥测测量数据来对电力系统中的各种设备进行调节的控制系统。
遥调异常通常表现为设备无法调节、出现偏差等情况。
二、四遥异常的原因及处理1. 设备故障:设备故障是四遥异常常见的原因之一。
例如,遥测设备失灵、遥信测量设备故障、遥控和遥调继电器失效等情况。
此时,需要通过人工排查或替换故障设备来处理。
2. 通信故障:通信故障是导致四遥异常的主要原因之一。
例如,通信线路异常、通信设备失效等,需要通过检查互联网工作状态,重新配置通信设备来解决。
3. 人为操作失误:在SCADA系统操作中,可能存在人为操作失误,例如误操作、误动接点等,此时可以通过实时监控和报警机制来避免人为操作失误的影响。
4. 外部干扰:四遥异常可能是由于外部干扰引起的,例如闪电击中、地震等自然灾害,或者恶意攻击、电磁干扰等人为因素。
电力系统四摇

电力系统四摇监控系统是变电站综合自动化的核心系统。
“四遥”也就是我们经常说的:遥测、遥信、遥控、遥调。
“四遥”功能是监控系统最基本最重要的功能,和我们二次检修工作密不可分。
下面就和大家一起“遥一遥”吧~1、遥测遥测就是将变电站内的交流电流、电压、功率、频率,直流电压,主变温度、档位等信号进行采集,上从到监控后台,便于运行人员进行工况监视。
采集方式整站的遥测量采集方式主要有两种:a.扫描方式:将站内所有遥测量每个扫描周期采集更新一次,并存入数据库。
扫描周期为3~8s。
b.越阈值方式:每个遥测量设定一个阈值,按扫描周期采集。
如果一个遥测量与上次测量值的差大于阈值,则将该遥测量上传监控后台显示,并存入数据库。
如果差小于阈值则不上传更新。
这样扫描周期可缩短,一般不大于3s。
电流电压遥测量的采集外部电流电压模拟量经过CT/PT转换后,强电压、电流量转换为相应的弱电电压信号。
经过低通滤波和A/D转换,进入CPU。
经过CPU处理,按照一定的规约格式组成遥测量,通过通信口上送到监控后台。
这里给出简单的电流电压采集回路的示意图。
遥测越限对于一些重要的遥测数据,可以通过设置遥测越限进行重点监视。
运行中监控系统后台遥测数据超过越限设定值后,经过整定延时后,计算机报越限告警。
通常变电站的母线电压、直流电压、主变温度、主变功率、重要线路的功率等都应该设置遥测越限监视。
2遥信,即状态量,是为了将开关、刀闸、中央信号等位置信号上送到监控后台。
综自系统应采集的遥信包括:开关状态、刀闸状态、变压器分接头信号、一次设备告警信号、保护跳闸信号、预告信号等。
(1)遥信的分类a.实遥信、虚遥信大部分遥信采用光电隔离方式输入系统,通过这种方式采集的遥信称为“实遥信”。
保护闭锁告警、保护装置异常、直流屏信号等重要设备的故障异常信号,必须通过实遥信方式输出。
另一部分通过通信方式获取的遥信称为“虚遥信”。
比如一些合成信号、计算遥信。
b.全遥信和变位遥信全遥信:如果没有遥信状态没有发生变化,测控装置每隔一定周期,定时向监控后台发送本站所有遥信状态信息。
变电站四遥功能介绍

变电站四遥功能介绍变电站四遥功能是指遥测、遥信、遥控和遥调四个遥信功能的集合。
它们通过使用远程控制设备与变电站的终端设备进行通信,实现对变电站的监测、信号传输、操作和参数调节等功能。
下面将详细介绍变电站四遥功能的作用和具体实现。
1.遥测功能遥测是指通过远程设备对变电站的参数进行实时监测和传输。
通过遥测功能,可以远程监测变电站的电流、电压、功率、功率因数等各项运行参数,实现对变电站的远程监控和数据采集。
遥测功能可以使操作人员及时了解变电站的运行状态,进行运行监测、故障诊断和数据分析,以确保变电站的安全运行。
2.遥信功能遥信是指通过远程设备将变电站的开关状态、信号状态等信息传输到控制中心或操作站。
遥信功能可以实时传输变电站的告警信息、故障状态和保护动作等信息,提供给操作人员进行判断和处理。
通过遥信功能,可以迅速发现和处理变电站的故障和异常情况,提高变电站的可靠性和安全性。
3.遥控功能遥控是指通过远程设备对变电站的开关和设备进行控制。
遥控功能可以实现远程对变电站的开关操作、设备切换和重启等功能。
通过遥控功能,操作人员可以在控制中心或操作站远程对变电站进行操作,不需要亲自前往变电站现场,提高了操作的便利性和安全性。
4.遥调功能遥调是指通过远程设备对变电站的参数进行调节。
遥调功能可以实现对变电站的电压、电流、频率等参数进行远程调节和控制。
通过遥调功能,操作人员可以根据实际需要对变电站的运行参数进行调整,实现对电力系统的调度和控制。
总的来说,变电站四遥功能的作用是实现对变电站的远程监测、控制和调节,提高了变电站的运行效率和安全性。
通过遥测功能,可以实时了解变电站的运行状态;通过遥信功能,可以及时发现和处理变电站的故障和异常情况;通过遥控功能,可以远程对变电站进行操作;通过遥调功能,可以对变电站的参数进行进一步的调节。
这些功能将变电站的运行和管理更加智能化和便捷化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
遥信遥测遥控遥调四大概念介绍关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) 的概念
四遥功能:
四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .
遥信:要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。
通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。
遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。
自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。
遥测:遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。
遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。
遥控:采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。
遥调:采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。
