Pilz安全继电器的故障诊断
PILZ皮尔兹继电器原理和特性资料
PILZ皮尔兹继电器原理和特性资料PILZ（皮尔兹）继电器是一种安全继电器，用于控制和监测机器和设备的安全功能。
它能够识别潜在的危险并采取适当的应对措施，以确保工作环境的安全。
下面是关于PILZ继电器的原理和特性的详细资料。
一、PILZ继电器的原理1.安全输入和输出：PILZ继电器通过接收输入信号来判断是否存在危险情况。
它可以接收各种类型的输入信号，例如按钮、光电传感器、安全门等。
此外，PILZ继电器还可以控制输出信号以执行相应的安全操作。
2.安全逻辑：PILZ继电器基于安全逻辑来确定何时采取安全措施。
它使用布尔逻辑，通过逻辑运算符（如与、或、非）将输入信号和运算结果进行组合。
只有当安全逻辑条件满足时，PILZ继电器才会执行相应的操作。
3.安全监控：PILZ继电器能够监测输入信号和输出信号的状态，并根据需要采取相应的措施。
它可以检测故障、信号丢失、电源故障等情况，并启动相应的错误处理程序。
4.安全反馈：PILZ继电器可以向操作员提供安全反馈信息，以便他们了解当前的安全状态。
它可以通过指示灯、显示器、声音等方式向操作员报告安全事件或故障。
二、PILZ继电器的特性1.可编程性：PILZ继电器具有可编程的特性，可以根据具体的应用需求进行配置和调整。
它提供了多个输入和输出通道，可以适应各种不同的机器和设备配置。
2.高可靠性：PILZ继电器采用了先进的技术和工艺，具有高可靠性和稳定性。
它经过严格的测试和验证，可以满足各种严苛的工业环境下的安全要求。
3.易于安装和维护：PILZ继电器具有简单的安装和维护要求。
它提供了清晰的接线图和操作指南，操作员可以轻松地进行安装和调试。
此外，它还可以通过远程监控和诊断功能进行实时的故障排除和维护。
4. 可扩展性：PILZ继电器可以与其他设备和系统进行集成，实现更复杂的控制和监控功能。
它支持多种通信协议和接口，如以太网、Modbus、PROFIBUS等，可以与PLC、HMI、SCADA等系统进行通信。
Pilz安全继电器说明书大全_1[10]
![Pilz安全继电器说明书大全_1[10]](https://img.taocdn.com/s3/m/ec1aad380640be1e650e52ea551810a6f524c807.png)
Pilz安全继电器说明书大全_1Pilz安全继电器是一种用于保护人和机器的安全设备，可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。
Pilz安全继电器具有高可靠性、高性价比、高灵活性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。
一、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于操作和调试。
PNOZsigma：在最小的宽度上实现最大的功能，可调节的操作模式和时间，采用模块化设计，具有可扩展性。
PNOZX：适用于所有安全功能的经典产品系列，机电式，浮动式，带有宽电压电源装置。
PNOZcompact：方形，简易，黄色，是大批量系列机器制造商的理想选择，适用于基本的安全功能。
PNOZelog：易于连接，无磨损，扩展诊断，适用于复杂的安全功能。
PNOZpower：高负载8A至16A，开关电机负载直接，模块化输出触点。
二、Pilz安全继电器的功能紧急停车：当发生危险或异常情况时，通过按下紧急停止按钮或开关来立即切断设备或机器的动力源。
安全门：当操作员需要进入危险区域时，通过打开或关闭带有门锁或门开关的保护门来控制设备或机器的运行状态。
光栅/光幕/光障：当操作员或物料需要进出危险区域时，通过检测光束是否被遮挡来控制设备或机器的运行状态。
双手控制：当操作员需要在危险区域进行操作时，通过同时按下两个按钮来启动设备或机器，并在任一按钮松开时停止运行。
速度/静止：当需要监控设备或机器的运行速度或静止状态时，通过检测转速传感器或位置传感器的信号来控制设备或机器的运行状态。
压敏地毯/触边：当需要监控地面或边缘是否有人或物体接触时，通过检测压力传感器或触摸传感器的信号来控制设备或机器的运行状态。
屏蔽：当需要暂时屏蔽某些安全功能时，通过连接屏蔽控制器或屏蔽继电器来控制设备或机器的运行状态。
时间：当需要监控设备或机器的运行时间或延时时间时，通过设置时间参数或使用计时继电器来控制设备或机器的运行状态。

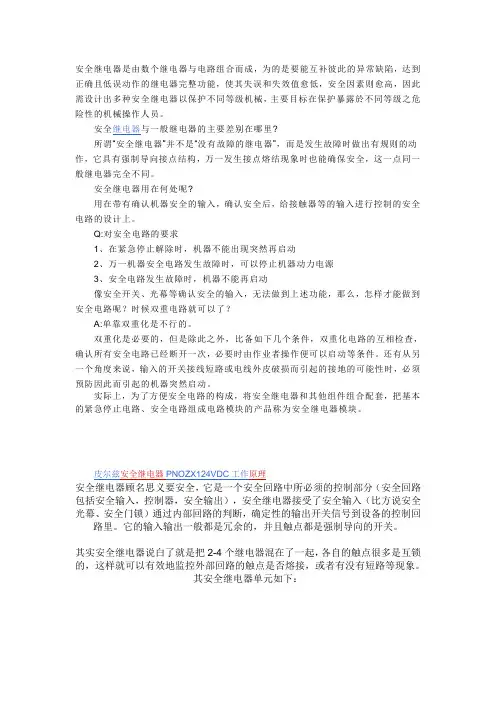

pilz安全继电器
安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全继电器以保护不同等级机械，主要目标在保护暴露於不同等级之危险性的机械操作人员。
安全继电器与一般继电器的主要差别在哪里?所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
安全继电器用在何处呢?用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上。
Q:对安全电路的要求1、在紧急停止解除时，机器不能出现突然再启动2、万一机器安全电路发生故障时，可以停止机器动力电源3、安全电路发生故障时，机器不能再启动像安全开关、光幕等确认安全的输入，无法做到上述功能，那么，怎样才能做到安全电路呢？时候双重电路就可以了？A:单靠双重化是不行的。
双重化是必要的，但是除此之外，比备如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。
还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。
实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块。
皮尔兹安全继电器PNOZX124VDC工作原理安全继电器顾名思义要安全，它是一个安全回路中所必须的控制部分（安全回路包括安全输入，控制器，安全输出），安全继电器接受了安全输入（比方说安全光幕、安全门锁）通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
它的输入输出一般都是冗余的，并且触点都是强制导向的开关。
其实安全继电器说白了就是把2-4个继电器混在了一起，各自的触点很多是互锁的，这样就可以有效地监控外部回路的触点是否熔接，或者有没有短路等现象。
安全继电器故障诊断知识分享
安全继电器故障诊断
安全继电器的常见故障及处理
安全继电器的硬件结构比较简单，所以其上的状态显示
LED 也只有三个，分别是P0WER,CH1,CH2。
使用安全继
电器发生问题没有输出时该怎么办呢？
第一，检查接线是否正确。
每个型号的安全继电器的接线
方式都是不同的，但接线的理念都是一样。
1. 检查工作电压是否正确。
正确上电后POWER灯会常
2. 检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是
双通道方式接线，根据用户手册仔细确认输入回路的接线是否正确。
例如
X3P，如果是单通道工作方式的话则是短接S21和S22, S31和S32, —个常闭
触点置于S11和S12之间。
如果是双通道不检测触点间短路故障工作方式的话则是短接S21和S22,两个常闭触点分别置于S11和S12，S11和S32
之间。
如果是双通道检测触点间短路故障工作方式的话则是短接S11和S12，两个
L网」—
S31
■——」
ptF^8-1
Pf*OZX3P
■POWER
■CHI?
S11 9 ------------------
一&11&1
一 R I A K Y ——。
PILZ继电器安全说明
PILZ继电器安全说明使用PILZ NOZpower 模块化安全继电器监控急停、安全开关和光束设备。
通过PNOZpower，每个触点的切换电流达16 A。
每个模块具有 40 A 的总体切断能力。
PILZ继电器所有情况均不再需要外部连接器和触点的组合。
基础模块处理输入；输出模块与相应的负荷相匹配。
所需安全触点的数量和特性可根据应用自行决定。
最多可在基础模块上连接5 个模块。
通过内部总线系统将模块连接至基础模块。
PILZ继电器优势特点：无需接线即可扩展切勿仅将 PNOZpower 用于高负载的安全切换。
PNOZpower的功能远不止此！ 5个以上安全触点，节省应用成本。
易于将更多触点添加至系统。
由于采用模块化结构，无需额外的接线工作。
PILZ继电器优势概览不再需要外部连接器组合和相关的接线，从而缩减了成本，节省了安装空间和调试时间。
通过 LED 诊断减少停机时间；提供各个模块的运行和故障状态。
由于采用可插拔接线端子，可对设备进行预接线，仅需更换故障模块冗余负荷切换仅需选购您实际需要的功能：通过选择兼容模块，实现更高的可扩展性和灵活性经认证可在全球使用PNOZpower 可在全球各地使用。
PNOZpower 安全继电器经过国际认证，符合BG、cUL、CCC 和 PC标准。
产品版本: 1.0批准: CE, cULus 认证, TÜV, CCC应用选项: 安全门监控, 瞬时紧急停止监控, 紧急停止延时监控操作模式: 单通道, 自动复位, 双通道, 手动复位, 触点间短路间短路标准: EN 60204-1, EN 62061, EN 954-1, VDE 0113供电电压: 24 V供电电压类型: DC终端型: 插件终端类型: 螺丝端子类瞬时安全触点: 4类延时安全触点< 30个: 3类延时安全触点> 30个: 1半导体输出数量: 2可选次数: 0,00 s, 10,00 s, 15,00 s, 20,00 s, 25,00 s, 5宽度尺寸: 45.0 mm高度尺寸: 94.0 mm深度尺寸: 135.0 mm总重: 367 g净重: 350 g以摄氏度一表示的环境温度: -10 - 55 °C。
Pilz安全继电器说明书大全_1[5]
![Pilz安全继电器说明书大全_1[5]](https://img.taocdn.com/s3/m/d0e5953817fc700abb68a98271fe910ef02dae4b.png)
Pilz安全继电器说明书大全_1一、什么是安全继电器？安全继电器是一种用于监控和控制机器和设备的安全功能的电气设备。
它可以接收来自安全传感器（如急停按钮、安全门、光栅、光幕等）的信号，并输出相应的控制信号，以实现机器或设备的安全停止、启动、复位等操作。
安全继电器可以保护人员和机器免受意外伤害或损坏，提高生产效率和质量。
二、Pilz公司的安全继电器有哪些种类？Pilz公司是一家专业从事安全自动化领域的德国公司，拥有数十年的经验和技术积累。
Pilz公司在1987年推出了世界上第一个用于急停的安全继电器（PNOZ），从此开创了安全继电器的新时代。
如今，P ilz公司拥有多个系列的安全继电器产品，可以满足不同的应用需求和标准。
下面简要介绍一下Pilz公司的主要安全继电器系列：myPNOZ：这是一种具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配，因此易于安装和调试。
用户可以在myPNOZCreator中单独创建自己需要的安全解决方案，并按批量量身定制。
myPNOZ适用于需要监控多达16个安全输入，并需要实现AND和OR连接的应用场合。
PNOZsigma：这是一种在最小的宽度上实现最大的功能的紧凑型安全继电器，具有可调节的操作模式和时间，以及可扩展性。
PNOZsigma 适用于需要节省空间和成本，并具有高度灵活性和可靠性的应用场合。
PNOZX：这是一种适用于每种功能的经典型安全继电器，采用机电式触点和宽电压范围。
PNOZX适用于各种传统和常见的安全功能，如急停、安全门、光栅等。
PNOZcompact：这是一种方形、简易、黄色的基本型安全继电器，是大批量系列机器制造商的理想选择。
PNOZcompact适用于监控简单且固定不变的安全应用，如急停或双手控制。
PNOZelog：这是一种无磨损且易于连接的半导体型安全继电器，具有扩展诊断功能。
PNOZelog适用于需要高开关频率和长寿命，并且对故障诊断要求较高的应用场合。
继电器故障的检修方法
继电器故障的检修方法继电器是一种常用的电气设备，它在电路中起到开关和保护的作用。
然而，由于长时间的使用或者其他原因，继电器可能会发生故障。
本文将介绍一些常见的继电器故障以及相应的检修方法。
1.继电器失效：继电器在长时间使用后可能会失效，导致无法启动或关闭相应的设备。
这可能是由于内部接触不良、线圈烧毁、触点氧化等原因引起的。
检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。
-检查继电器的触点是否干净，如果存在氧化或损坏的情况，可以使用细砂纸或清洁剂进行清洁或更换触点。
-检查继电器的线圈是否烧毁，如果烧毁，需要更换继电器。
-如果以上方法都不能解决问题，可能需要将继电器送往专业的维修中心进行修理或更换。
2.继电器吸引力或保持力不足：继电器在吸引电压或者保持电压不足时，可能会导致不能成功吸引或者保持。
检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。
-检查触点的压力是否足够，不够的话可以调整触点弹簧的力度或者更换弹簧。
-检查线圈的电流是否正常，如果不正常，可以检查线圈是否短路或开路，如果有问题需要更换线圈。
-检查继电器的内部连接是否良好，如果存在松动的现象，可以重新连接或者紧固螺丝。
3.继电器噪声过大：继电器在工作时可能会产生噪声，过大的噪声可能会对设备造成损害。
检修方法：-首先，检查继电器的销蚀情况，如果销蚀过大，可能会导致噪声增大，需要清理或更换销。
-检查触点接触面是否干净，如果存在氧化或污染，应该使用细砂纸或清洁剂进行清洁。
-如果以上方法都不能解决问题，可能需要更换继电器或者采取降噪措施，例如增加继电器的电容或者电阻。
继电器是一个重要的电气设备，对于电路的正常运行起到至关重要的作用。
因此，当继电器发生故障时，需要及时检修。
本文介绍了继电器故障的检修方法，希望对读者有所帮助。
但是，在进行检修时应该注意安全，如果不确定的情况下最好请专业人员进行维修。
Pilz安全继电器的故障诊断
Pilz安全继电器的故障诊断安全继电器的硬件结构比较简单，所以其上的状态显示LED也只有三个，分别是么办呢？如果用户在使用安全继电器发生问题没有输出时该怎POWER,CH1,CH2。
不同的，但接第一，检查接线是否正确。
每个型号的安全继电器的接线方式都是线的理念都是一样。
灯会常亮。
检查工作电压是否正确。
正确上电后POWER1.还是双通道方检查输入回路的接线。
2.确定安全继电器是按照单通道输入方式接线如果是单通道，式接线，根据用户手册仔细确认输入回路的接线是否正确。
例如X3P 和S32，一个常闭触点置于S11和之间。
S12S22工作方式的话则是短接S21和，S31，两个常闭和S22S21如果是双通道不检测触点间短路故障工作方式的话则是短接触点分别置于S11和S12，S11S32之间。
和路故障工作方如果是双通道检测触点间短个常闭触点分和S12，两式的话则是短接S11之S32和S31，S22和S21别置于间。
确定检查复位回路的接线。
3.据用户手册仔细确认复位回路的是需要自动复位还是手动复位，根S13自动复位方式的话则是短接，如果是接线是否正确。
例如X3P 。
S14和S33如果是手动复位方式的话则是把复位按钮置于和之间。
S34检查反馈回路的接线。
根据用户手册仔细确认复位回路的接线是4. 否正确。
第二，检查是否是安全继电器本身发生故障。
选择自动复位，去除CH2即CH1和察看安全继电器是否有输出，反馈回路。
短接输入通道，灯常亮。
那就说明故障并非在安全继电器内部而是在外第三，如果通过上述的操作可以使安全继电器正常工作的话，部。
外部故障一般分为这几类：CH2和灯不亮，按下复位按钮灯会常亮，但CH1触点发生焊死状况。
如果是手动复位方式此时1.CH2CH1灯都不亮。
当解决了这个故障之后需要拍下急停按钮再释放才能使和CH1都会熄灭。
如果是自动复位方式CH2 得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）2.POWER,CH1,CH2触点间发生短路故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P i l z安全继电器的故障
诊断
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
Pilz安全继电器的故障诊断
安全继电器的硬件结构比较简单，所以其上的状态显示
LED也只有三个，分别是POWER,CH1,CH2。
如果用户在
使用安全继电器发生问题没有输出时该怎么办呢
第一，检查接线是否正确。
每个型号的安全继电器的接
线方式都是不同的，但接线的理念都是一样。
1.检查工作电压是否正确。
正确上电后POWER灯会常
亮。
2.检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是双通道方式接线，根据用户手册仔细确认输入回路的接线是否正确。
例如
X3P，如果是单通道工作方式的话则是短接S21和S22，S31和S32，一个常闭触点置于S11和S12之间。
如果是双通道不检测触点间短路故障工作方式的话则是短接S21和S22，两
个常闭触点分别置于S11和S12，S11和S32
之间。
如果是双通道检测触点间短路故障工作方式的话则是短接S11和S12，两个常闭触点分别置于S21和S22，S31和S32之间。
3.检查复位回路的接线。
确定是需要自动复位还是手动复位，根据用户手册仔细确认复位回路的接线是否正确。
例如X3P，如果是自动复位方式的话则是短接S13和S14。
如果是手动复位方式的话则是把复位按
钮置于S33和S34之间。
4.检查反馈回路的接线。
根据用户手册仔细确认复位回路的接线是否正确。
第二，检查是否是安全继电器本身发生故障。
选择自动复位，去除反馈回路。
短接输入通道，察看安全继电器是否有输出，即CH1和CH2灯常亮。
第三，如果通过上述的操作可以使安全继电器正常工作的话，那就说明故障并非在安全继电器内部而是在外部。
外部故障一般分为这几类：
1.触点发生焊死状况。
如果是手动复位方式此时CH1灯会常亮，但CH2灯不亮，按下复位按钮CH1和CH2都会熄灭。
如果是自动复位方式CH1和CH2灯都不亮。
当解决了这个故障之后需要拍下急停按钮再释放才能使得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）
2.触点间发生短路故障。
此时安全继电器的三个状态显示灯
POWER,CH1,CH2都会熄灭。
3.输出回路上发生短路故障。
此时安全继电器的CH1和CH2灯都会熄灭。
