生料均化库
生料均化库及喂料工艺流程简介
生料均化库及喂料工艺流程简介生料在均化库顶由斜槽输送入库，入库的生料在库内水平层状分布。
当库底卸料时“漏斗”状料流垂直切割各料层，达到重力均化卸出生料。
均化库设六个卸料口，库底就有六大卸料区。
一个大卸料区围绕一个卸料口，又分成两个小区，卸料口出料时，这两个小区是轮换充气的。
均化库卸料要求是，通过库中心直线的两个卸料口同时卸料，卸料时间是可调的，一般初定为20分钟，对每个小区对应充气时间是10分钟。
这对卸料口卸料20分钟，换下一对卸料口卸料20分钟，再换到第三对卸料口卸料20分钟。
完成一个卸料周期为1小时。
库底卸料是由程序控制器对各充气管路上的电磁阀控制，来达到有序卸料。
库底罗茨风机(13/14.08)充气，卸出生料经手动截止阀(13/14.05)、气动流量控制阀(13/14.06)、后由斜槽(13/14.04)送入计量仓(13/14.10)。
正常生产时，计量仓内物料重量控制库底气动流量控制阀(13/14.13)开度，维持计量仓料位，为仓下稳定出料提供先决条件。
计量仓有两套卸料装置，其中一套备用，每套出料装置上都配有一台手动截止阀(13/14.12)、气动流量控制阀(13/14.13)，计量仓(13/14.10)及其卸料装置由罗茨风机(13/14.09)充气卸料，生料由计量仓通过卸料装置卸出，经固体流量计(13/14.15)计量后，由空气输送斜槽(13/14.14)送至斗式提升机(15c.01)。
操作员给定生料喂料量，固体流量计按给定值控制仓下气动流量控制阀的开度，使卸出量与给定值一致。
在出固体流量计(13/14.15)的溜子上设有取样器(13/14.07)。
可以连续取样，对入窑生料进行检测，为烧成操作提供指导。
经计量仓卸出的生料，通过空气输送斜槽 (13/4.14) 、窑尾斗式提升机(15c.01)、空气输送斜槽(15c.02)、回转式锁风卸料器(15c.04)、直接送入窑尾预热器。
计量仓正常生产时，仓内物料是基本稳定的。
生料均化库(,5)
42.09a
库底出料口
200
个
2
~42.10a
42.09b
闸板阀(手动)
规格：500
台
2
~42.10b
江苏鹏飞集团
2020年2月
设备、材料表
N137-42/52-PC
共11页第4页
总序号
工程名称
2500t/d回转窑煅烧工程
编制
校对
审核
项目
生料均化库及生料入窑
序 号
名称
型号、规格
DN80
个
8
用于外环充气系统
压缩空气耗气量：7L/次
压缩空气压力：≥6bar
2.气动阀
DN100
个
6
用于内环充气系统
压缩空气耗气量：7L/次
压缩空气压力：≥6bar
3.气动阀
DN65
个
1
DN100
个
1
4.管道及管件
套
1
42.08b
库内充气斜槽
物料温度：Max140℃
规格：2-200
L=2056mm(10)
台
1
0.5
订货
(调节型)
DN700
42.07aM
电动执行机构
力矩：600N.m
台
1
随设备订货
42.08
生料均化库及
Φ18m
套
1
12.6
订货
配件
储存量：8000t
入库能力：220t/h
Max:250 t/h
出库能力：190t/h
Max:220 t/h
均化效果：5：1
42.08a
库底充气系统
混合室生料均化库使用中
混合室生料均化库使用中的问题及解决方法吉林市水泥厂赵东镐我厂两座φ10×23.6米混合室生料均化库于1982年4月建成投产，其结构及工艺流程见图1。
均化库由罗茨鼓风机供气，空气经回转式分配阀有规律地分别进入库内环形区和搅拌室内的充气箱，最后由排气管排出。
图 11、4、14.螺旋输送机；2、3.斗式提升机；5.生料分配器；6.小斜槽；7.排气管；8.搅拌室；9.溢流管；10.进料口；11.环形区；12.叶轮给料机：13.库底卸料器生产实践表明：混合室生料均化库不但具有工艺流程简单、投资省、耗能较小等优点，而且在出磨生料CaO合格率较低的情况下，比一般生料库可以大幅度地提高入窑生料CaO合格率，从而为提高熟料质量提供了保证。
但是，在生产实践中，均化库在设计、工艺条件和操作控制等方面出现了许多问题。
对此我厂采取了一些措施，取得了一定的效果。
但有些问题没有得到彻底解决。
本文结合我厂的具体情况，提出进一步解决这些问题的方法，供参考。
1 库顶加料装置堵塞的问题由图1可以看出，出磨生料经提升机、螺旋输送机、生料分配器和小斜槽入均化库。
由于管理不善，生料中时而夹有石块、木头、铁件等杂物。
这些杂物随生料进入分配器和斜槽，造成其透气层阻力增大，致使入分配器和斜槽的风量减少，从而生料流态化程度下降，造成加料装置下料不畅、不均和堵塞。
尤其是在冬季生料水分较大(冬季生料平均水分为1%左右，最大达1.5%)时，入分配器和斜槽的生料突然接触到由风机鼓入的冷空气，致使生料中的水分和空气中的水气在透气层上结露、冰冻，造成加料装置堵塞。
由于我厂烘干能力的限制，生料水分达不到小于0.5%，所以不得不把分配器和斜槽拆除，直接用螺旋输送机入库。
这样做虽然解决了加料装置堵塞的问题，但失去了小斜槽多点下料的优点，使均化效率下降。
为了弥补这种缺点，建议在库内进料口处加设圆锥式分料器。
为了进一步提高均化效率，有必要采用两座库同时进料的方法。
生料均化库
标准偏差是一项表示物料成分均匀性的指标，其值越 小，成分越均匀。
一、基本概念：
2、变异系数： S CV 100% x
变异系数：表示物料成分的相对 波动情况，变异系数越小成分的 均匀性越好。 均化前物料的标准偏差与均 化后物料的标准偏差之比 H越大，表示均化效果越好
3、均化效果： S进 H S出
其透气层材质：陶瓷多孔 板、水泥多孔板、涤纶或 尼龙等化纤织物
四、生料均化库主要设备
4、罗茨风机 内环充气 型号： ZG-150（一用一备）
外环充气 型号： ZG-100 (一用一备）
计量仓充气 型号：ZG-125 (一用一备）
5、固体流量计 规格：DLD6.5
6、电控气动流量阀 规格：400mm
生产中，经常出现充气系统“空气短路”、充气装置失 修、生料出现库内死角、卸空率低等问题，从而影响均化 效果。因此要做到：正确选型；保证施工质量；经常维护 和定期检修。
五、故障及防止措施
2、充气装置故障影响及防止措施
常见的问题：
1、充气系统（包括管路、充气箱漏气）充气无力，无 法进行均化； 2、多孔料发生碎裂、微孔堵塞，空气有短路，局部有 堵塞，全库无效吹气； 3、卸料口多孔材料常常发生吹掉、撕裂，造成出料不 畅或无法出料事故； 4、多孔材料被压断、挤裂从而生料倒灌，甚至进入主 风管道，再返吹入其他充气箱，致使全部充气系统失 效。
本节课结束 谢谢大家！
Ø请提意见！
常见的故障：库顶喂料系统堵塞；库底下料器卡死；库底 空气分配阀磨损；压缩空气主管道弯曲部分磨坏；库底充 气系统控制执行机构不能正常工作等。 一般的防止措施有： 1、加强管理，定期检查、维修；

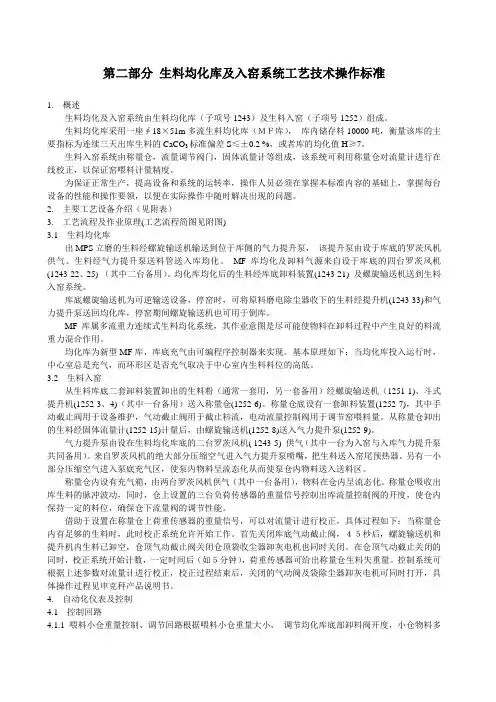

生料均化库及入窑系统工作操作标准
第二部分生料均化库及入窑系统工艺技术操作标准1. 概述生料均化及入窑系统由生料均化库（子项号1243）及生料入窑（子项号1252）组成。
生料均化库采用一座∮18×51m多流生料均化库（ＭＦ库），库内储存料10000吨，衡量该库的主要指标为连续三天出库生料的CaCO3标准偏差S≤±0.2 %，或者库的均化值H≥7。
生料入窑系统由称量仓，流量调节阀门，固体流量计等组成，该系统可利用称量仓对流量计进行在线校正，以保证窑喂料计量精度。
为保证正常生产，提高设备和系统的运转率，操作人员必须在掌握本标准内容的基础上，掌握每台设备的性能和操作要领，以便在实际操作中随时解决出现的问题。
2. 主要工艺设备介绍（见附表）3. 工艺流程及作业原理(工艺流程简图见附图)3.1 生料均化库出MPS立磨的生料经螺旋输送机输送到位于库侧的气力提升泵，该提升泵由设于库底的罗茨风机供气。
生料经气力提升泵送料管送入库均化。
MF库均化及卸料气源来自设于库底的四台罗茨风机(1243-22、25) （其中二台备用）。
均化库均化后的生料经库底卸料装置(1243-21) 及螺旋输送机送到生料入窑系统。
库底螺旋输送机为可逆输送设备，停窑时，可将原料磨电除尘器收下的生料经提升机(1243-33)和气力提升泵送回均化库，停窑期间螺旋输送机也可用于倒库。
MF库属多流重力连续式生料均化系统，其作业意图是尽可能使物料在卸料过程中产生良好的料流重力混合作用。
均化库为新型MF库，库底充气由可编程序控制器来实现。
基本原理如下：当均化库投入运行时，中心室总是充气，而环形区是否充气取决于中心室内生料料位的高低。
3.2 生料入窑从生料库底二套卸料装置卸出的生料粉（通常一套用，另一套备用）经螺旋输送机（1251-1)、斗式提升机(1252-3、4)（其中一台备用）送入称量仓(1252-6)。
称量仓底设有一套卸料装置(1252-7)，其中手动截止阀用于设备维护，气动截止阀用于截止料流，电动流量控制阀用于调节窑喂料量。
生料均化库安全操作规程
生料均化库安全操作规程前言生料均化库是水泥生产线上的重要环节，其作用是将原材料均匀地混合在一起，为后续工序提供原材料基础。
但是生料均化库也存在一定的危险性，如果操作不当或者忽视安全措施，则有可能引发安全事故。
因此，为了确保安全生产，特制定本安全操作规程。
一、操作规程1.1 进入生料均化库前的准备在进入生料均化库之前，需要进行以下准备工作：1.佩戴劳动防护用品，包括安全帽、防护眼镜、防尘口罩、耳塞等，确保身体和呼吸系统得到有效的保护；2.清理鞋底及衣物，防止带入杂质和异物，造成意外事故；3.了解生料均化库的设备结构和工作原理，熟悉操作程序和安全保护措施；4.检查设备和机器是否正常运行并有无异常，确保操作安全。
1.2 生料均化库的操作规程进入生料均化库后，需要遵守以下操作规程：1.保持良好的工作状态和注意力，始终保持警觉和谨慎的态度；2.操作前应确认所有维修工作和清洁工作已完成，压力已经释放完毕，并关闭所有旋钮和开关；3.在操作之前，应进行闭路监控并确保监控设备处于可靠状态；4.对于故障或者问题，及时停止设备运转，排除问题并进行相应的维修；5.操作过程中，应密切关注生料均化过程的情况，及时调整生料的比例和混合时间，确保生料充分均化且不燃烧爆炸；6.操作结束，将生料均化库彻底清洁，并进行备份存档，确保操作记录真实、准确；7.下岗前，要清空动力设备和储存设备内的均化装置残留物，清理残留物，并进行记录备份。
二、安全措施为了保障生料均化库的安全，必须加强安全措施，以下是应采取的安全措施：1.生料均化库应设立明显的安全告示牌，标识出禁止入内和警示内容；2.均化库开门入口应设有铁网门，铁网门上设有安全锁，做好门禁管控；3.均化过程需要语音或者灯光报警，在发现异常情况时及时报警，提示工作人员；4.进行清洁和维修时，应该进行闭路监控并进行相应的标识，以确保操作过程中的安全。
三、应急处理一旦发生生产安全事故，需要迅速采取应急措施，避免事态扩大，以下是应急处理的相关措施：1.及时将事故情况通报公司安全负责人，并启动相应的应急机制；2.立即停止生产线的运行，排除安全隐患；3.确保事故现场的人员安全，对伤者实施有效的急救，装置齐全的医疗器材设备，恰当的抢救和急救药品;4.保持现场的现场、犯罪的现场整体标准，保留现场的证据，对事故现场进行保护和处理；5.在事故处理过程中，要及时通知相关部门，进行事故的定性定责，并在处理事故方案和后续跟进工作等方面充分协调。
109、连续式生料均化库的设计应注意哪些事项
连续式生料均化库的设计应注意哪些事项
（1）每条工艺生产线宜配备1～2个连续式均化库，其高径比宜取2～2.5。
（2）入库生料水分应控制在0.5％以下，最大不得超过0.8％。
入库生料中不得混有大颗粒原料、研磨体等杂物。
实践证明，生料均化库能保持长期、可靠、有效地运行，与生料水分控制关系很大，水分低于0.5％的生料具有良好的流动性能。
水分增加，生料流动性降低，且库底及库壁易结料，从而降低重力混合及气力均化效果，而研磨体等杂物入库易堵塞库卸料装置。
（3）生料入库应均匀分散。
生料进库采用库顶生料分配器多点进料对生料分散性好。
直径较大的生料均化库采用多点入库，小直径均化库也可用单点进库。
（4）充气系统的设计应降低阻力。
充气箱布置应减少库内的充气死区，选择透气性能好、布气均匀及耐磨的透气层材料。
充气箱和管路系统必须密封良好。
（5）宜选用定容式鼓风机供气，鼓风机应有备用。
定容式回转鼓风机，不因系统阻力变化而改变风量，因此作为连续式均化库的充气气源比较合适。
充气量根据库底充气型式确定，充气压力宜为60～90kPa。
（6）库底的配气设备，宜选用空气分配器、电磁阀、气动或电动蝶阀。
（7）可采用库底或库侧卸料，每库应有两个及以上卸料门，选用配有手动检修闸门、快速开闭阀和流量控制阀的卸料装置，对卸料、清库比较有利。
（8）在严寒或多雨地区，宜设置库顶房。
库顶与预热器塔架之间，如有条件可设置走道。
（9）宜设有出库生料回库的输送回路。
其作用是烧成系统末投入使用或停窑时，均化库及窑喂料可进行带料试运转。
生料均化库存计算公式
生料均化库存计算公式生料均化库是水泥生产过程中的一个重要环节，而生料均化库存计算公式则是确保生产顺利进行和质量稳定的关键工具。
咱先来说说为啥生料均化库这么重要。
想象一下，水泥生产就像做饭，生料就好比各种食材，如果这些“食材”的成分和质量参差不齐，那做出来的“饭”——也就是水泥，质量能好吗？所以生料均化库就像是一个大“搅拌器”，把不同批次、不同成分的生料充分混合均匀，保证最终产品的质量稳定可靠。
那这个生料均化库存计算公式到底是咋回事呢？简单来说，它就是通过一系列的数学运算，来确定生料在均化库中的库存量、进出量以及均化效果等关键指标。
比如说，有一个水泥生产厂，它的生料均化库容量是 1000 吨。
在某一段时间内，入库的生料量是每天200 吨，出库的量是每天150 吨。
这时候，咱们就可以用公式来算算库里的生料到底还有多少。
假设我们用“库存量 = 初始库存量 + 入库量 - 出库量”这个公式。
如果初始库存量是 300 吨，那经过 5 天，库存量就是 300 + （200×5） - （150×5） = 300 + 1000 - 750 = 550 吨。
可别小看这个公式，实际生产中情况要复杂得多。
有时候生料的成分会变化，有时候进出库的速度不稳定，这都需要我们根据具体情况灵活运用公式，还要结合实际的检测数据来不断调整和优化。
我曾经在一个水泥厂里工作过，就碰到过因为生料均化库存计算不准确导致的问题。
当时厂里新来了一个负责计算的小伙子，对这个公式掌握得还不太熟练。
有一次，他算出来的库存量和实际情况相差很大，结果导致生产线上的生料供应出现了短缺，整个生产线不得不暂停了一段时间。
那损失可不小啊！从那以后，厂里加强了对相关人员的培训，确保每个人都能熟练掌握生料均化库存计算公式，再也没出现过类似的问题。
所以说，掌握好生料均化库存计算公式，对于水泥生产企业来说真的太重要了。
它不仅能保证生产的正常进行，还能提高产品的质量，降低成本，增加企业的效益。
