吊篮安全使用专业知识讲座

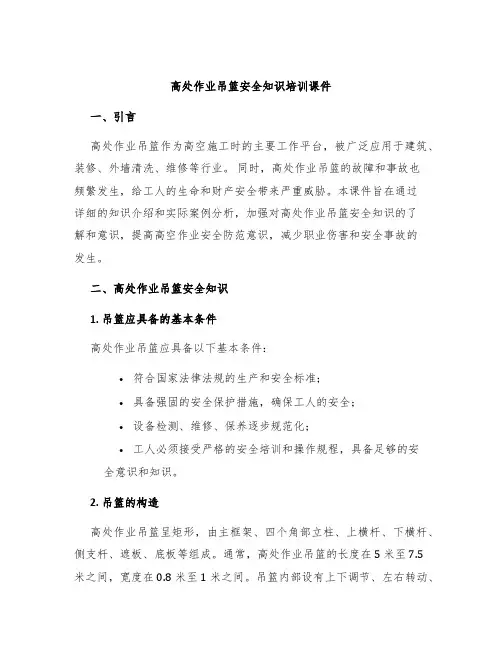

高处作业吊篮安全知识培训课件
高处作业吊篮安全知识培训课件一、引言高处作业吊篮作为高空施工时的主要工作平台，被广泛应用于建筑、装修、外墙清洗、维修等行业。
同时，高处作业吊篮的故障和事故也频繁发生，给工人的生命和财产安全带来严重威胁。
本课件旨在通过详细的知识介绍和实际案例分析，加强对高处作业吊篮安全知识的了解和意识，提高高空作业安全防范意识，减少职业伤害和安全事故的发生。
二、高处作业吊篮安全知识1. 吊篮应具备的基本条件高处作业吊篮应具备以下基本条件：•符合国家法律法规的生产和安全标准；•具备强固的安全保护措施，确保工人的安全；•设备检测、维修、保养逐步规范化；•工人必须接受严格的安全培训和操作规程，具备足够的安全意识和知识。
2. 吊篮的构造高处作业吊篮呈矩形，由主框架、四个角部立柱、上横杆、下横杆、侧支杆、遮板、底板等组成。
通常，高处作业吊篮的长度在 5 米至 7.5 米之间，宽度在 0.8 米至 1 米之间。
吊篮内部设有上下调节、左右转动、伸缩伸缩、上升下降等机械和电子设备，用以实现高空作业的各种要求。
3. 高处作业吊篮的使用使用高处作业吊篮时，必须遵守以下安全规程：•严格按照当地法律法规和标准操作；•对吊篮进行每日、每周和每月检查，确保安全；•在吊篮内部或外部设置足够的防护栏杆和护栏，确保工人的安全；•在吊篮内部带好安全带，并牢固地固定在吊篮的周围管道或其他支撑物上；•熟练掌握吊篮的操作和使用方法，并注意熟记安全事项和中毒防护常识；•当对设备进行维护保养或者存在故障时，必须通知负责人员及时进行修理或更换。
4. 高处作业吊篮的维护保养为确保高处作业吊篮的安全性和正常运行，必须严格按照以下维护保养措施进行：•每日对主机、控制系统、安全装置等关键设备进行检查、清洁和维护，保证设备的正常使用；•定期进行设备维护，包括润滑、清洁和检查等；•对设备每级安全设施进行检查，如防护栏杆、玻璃帘、遮盖物等；•对整个设备进行维护，包括框架、支撑部位等关键部位的检查和维护。
吊篮安全操作培训PPT课件
吊篮操作安全培训
总装部（外业课）
优质 2019/11/10
目前现场使用的吊篮类型
CUG500型船用吊篮
2
优质 2019/11/10 3
优质 2019/11/10 4
主要内容
优质 2019/11/10
一、吊篮平台的组成及作用 二、吊篮操作使用安全 三、紧急情况处置方法
5
第一节 吊篮平台的组成及作用 优质 2019/11/10
安全钢丝绳。
7、电气控制箱是操作吊篮的电气装置。
8、拖轮是保护吊篮平台的装置
7
电气控制箱 优质 2019/11/10
电气控制箱内部
电气控制箱外部
8
安全锁图片 优质 2019/11/10
离心限速式安全锁 示意图
防倾斜安全锁
安全锁锁绳角度调节
9
优质 2019/11/10
第二节 吊篮操作使用安全
每次使用前的查看，包括： 1、外观检查：查看工作平台、提升机、提升机与工作平台的连接处应无以下情况：异
缆线有无损坏应包扎好，插头是否拧紧，保护零线是否连接可靠，试验篮内配电箱的 漏电保护开关是否灵敏可靠。 5、提升机工作正常，无过度震动现象。提升机的制动和安全锁的锁绳无任何功能异常。 6、配置的安全带应良好。 以上六项检查内容必须在每日使用吊篮前逐项检查，如有不符之处应马上纠正。否则， 不准使用吊篮。
10
操作规程
优质 2019/11/10
1、高处作业吊篮必须经过技术培训合格的人员操作、维修、保养。 2、进入吊篮人员必须配备并锁扣安全带，戴好安全帽。 3、操作人员上机前，必须认真学习和掌握正确操作方法。使用前必须按
检验项目逐项检验，检验合格，方可投入使用，使用中严格执行安全操作 规程；使用后认真做好维护保养工作。 4、工作平台严禁超载，载荷在平台全长上应基本均匀。当施工高度较高 及前梁伸出长度超出规定的范围时，平台的载重量必须减少，风力较大时， 还必须考虑风压的影响。严禁吊篮平台、提升机、安全锁、钢丝绳等带病 作业。 5、在正常工作中，严禁触动滑降装置及用安全锁刹车，工作平台出现倾 斜应及时调整。 6、操作人员在工作平台内使用电器设备时，应用独立电源供电。

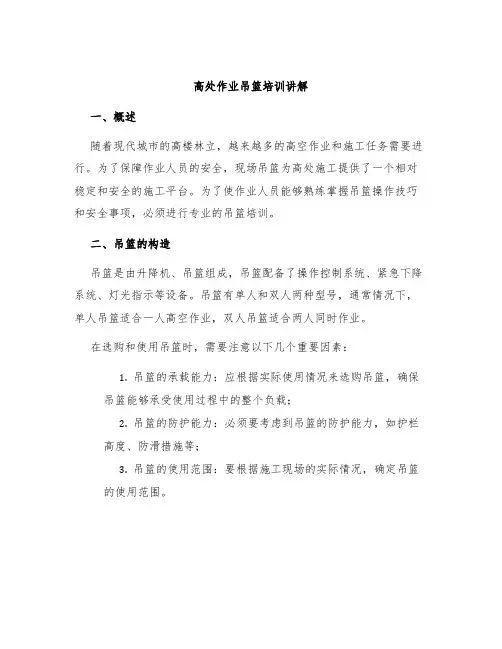

高处作业吊篮培训讲解
高处作业吊篮培训讲解一、概述随着现代城市的高楼林立，越来越多的高空作业和施工任务需要进行。
为了保障作业人员的安全，现场吊篮为高处施工提供了一个相对稳定和安全的施工平台。
为了使作业人员能够熟练掌握吊篮操作技巧和安全事项，必须进行专业的吊篮培训。
二、吊篮的构造吊篮是由升降机、吊篮组成，吊篮配备了操作控制系统、紧急下降系统、灯光指示等设备。
吊篮有单人和双人两种型号，通常情况下，单人吊篮适合一人高空作业，双人吊篮适合两人同时作业。
在选购和使用吊篮时，需要注意以下几个重要因素：1.吊篮的承载能力：应根据实际使用情况来选购吊篮，确保吊篮能够承受使用过程中的整个负载；2.吊篮的防护能力：必须要考虑到吊篮的防护能力，如护栏高度、防滑措施等；3.吊篮的使用范围：要根据施工现场的实际情况，确定吊篮的使用范围。
三、高处作业吊篮的安全事项无论是在选购、维护、使用吊篮的过程中，都必须严格按照相关的安全标准和规定。
在具体的高处作业过程中，作业人员还需注意以下安全事项：1.作业前务必了解现场环境，如高度、地形、风力、气温等；2.配戴必要的安全带和安全防护用品，如安全帽、安全绳、安全鞋等；3.定期检查吊篮的安全性能，如配重、底座、护栏等；4.选择安全的外挂点，确保吊篮的稳定性；5.注意使用防护装置，如采用吊灯、封闭式工作平台等。
四、高处作业吊篮操作技巧高处作业吊篮的操作技巧包括以下几个方面：1.吊篮的升降方向要遵循信号员的指示；2.操作吊篮时，操作人员要尽量平稳地控制吊篮位置，避免晃荡；3.不要超载操作吊篮，不要超出吊篮的实际负载范围；4.如发生异常情况，应及时通知信号员，按照紧急下降操作程序进行处置。
五、吊篮定期维护和保养为了确保吊篮的安全性能，需要对吊篮进行定期维护和保养。
具体的方法包括：1.每天进行日常检查，如检查紧固件是否松动，防护装置是否正常等；2.每周进行周检，如检查吊篮的缆绳、钢丝绳等部件是否存在受损情况，是否到达更换时间；3.每月进行月检，如更换吊篮的油品，检查操作按钮等部件是否灵敏正常。
4.2 高处作业吊篮操作安全教育
➢ 外用施工吊篮的钢丝绳为航空钢丝绳，主要特点是表面干燥、 光滑，钢丝绳芯为高强铅丝，而不是普通的麻芯。 ➢ 完整的施工吊篮 由四条钢丝绳组成，两条动力绳，两条保护 绳。 ➢ 施工吊篮的钢丝绳长度应适宜，一般长度为作业高度+10m左 右，过长和过短都可能影响施工吊篮的正常使用。 ➢ 保护钢丝绳的下端必须用配重有效固定，否则容易发生保护 钢丝绳被安全锁卡坏的现象。钢丝绳的固定绳卡必须与钢丝绳 相匹配，并且按照才规范要求配置绳卡，在与悬挑支架固定的 一端还应安全弯，保证钢丝绳弯曲半径。
➢ 配重数量无缺失、破损 ➢ 两套悬挂机构距离适当 ➢ 悬挂机构定位是否牢固可靠 ➢ 支点力臂设置合理，稳妥。 5、钢丝绳 ➢ 工作绳和安全绳无铰绕 ➢ 钢丝绳卡牢固，数量满足要求 ➢ 无损伤、磨损、锈蚀、断股 ➢ 采用标定钢丝绳8.3mm 6、电气控制 ➢ 电缆线及插头插座完好 ➢ 转换开关、急停开关动作灵敏可靠 ➢ 上升限位开关灵敏可靠 ➢ 接触器动作灵敏可靠 ➢ 控制电路采用安全电压
高处作业吊篮是高处载人设备。应特别重视操作安全和使用。使用 时，应严格执行国家和地方颁布的高处作业、劳动安全、安全施工、 安全用电及其它有关的法规、标准。
ZLP630型号电动吊篮
定义：悬挂机构架设于建筑物或构筑物上，提升机驱动 悬吊平台通过钢丝绳沿立面上下运行的一种非常设悬挂设备。
构造：悬吊平台、悬挂机构、爬升式升降机（或卷扬式 升降机）、安全锁、钢丝绳、电气控制系统六部分组成。
提升机
技术要求： ➢提升机必须 设有制动器。 制动器必须设有手动释放 装置。动作应灵敏可靠。
安全锁
LST20防倾斜安全锁是工作钢丝绳断裂或悬吊 平台一端滑降而使悬吊平台发生倾坠时，能自 动闭合；锁住安全钢丝绳；将悬吊平台停止； 防止悬吊平台下坠的安全装置。 技术参数： 型号：LST20 结构原理：防倾斜式 允许冲击力：20KN 锁绳距离：≤100mm 锁绳角度：3-8 钢丝绳直径：8.3~8.6mm
PPT课件高处作业吊篮安全培训
CHAPTER 05
高处作业吊篮事故案例分析
典型事故案例介绍
案例一
某工地吊篮坠落事故。吊 篮在提升过程中突然失控， 从高空坠落，造成人员伤 亡和设备损坏。
案例二
吊篮倾覆事故。吊篮在作 业过程中发生倾覆，导致 人员被甩出吊篮，造成严 重伤害。
案例三
吊篮电气故障引发火灾。 吊篮内电气设备出现故障， 引发火灾，造成人员伤亡 和财产损失。
电气系统
包括控制箱、电缆、限 位开关等，用于控制吊 篮的运行和保证安全。
吊篮应用领域
01
02
03
04
建筑行业
用于高层建筑的外墙施工、装 修、清洗等作业。
电力行业
用于输电线路的检修、维护等 高空作业。
桥梁、隧道建设
用于桥梁、隧道的施工、检测 等高空作业。
其他领域
如广告牌安装、高空摄影等需 要高空作业的场合。
检验、检测和监督管理等方面做出了详细规定。
行业安全规范
吊篮制造行业安全规范
吊篮使用行业安全规范
要求吊篮制造企业必须具备相应的生 产资质和技术能力，确保吊篮产品的 质量和安全性能。
要求使用单位必须制定吊篮安全操作 规程，对操作人员进行培训和考核， 确保吊篮的安全使用。
吊篮租赁行业安全规范
规定了吊篮租赁企业的安全管理要求， 包括吊篮的检查、维护、保养和报废 等方面的规定。
CHAPTER 02
高处作业吊篮安全法规与标 准
国家相关法规及标准
《建筑施工高处作业安全技术规范》
01
规定了高处作业吊篮的设计、制造、安装、使用、维护和管理
等方面的安全技术要求。
《高处作业吊篮安全规则》
02
明确了吊篮的使用范围、安全要求、检查和维护等方面的规定。
PPT课件高处作业吊篮安全知识培训(2024)
01
02
原因二
作业人员安全意识淡薄。如未按规定佩戴安 全带、安全帽等个人防护用品，或在吊篮内 违规操作。
原因三
现场管理不到位。如未设置明显的安 全警示标志，或对吊篮作业区域的安
全监管不力。
03
教训二
提高作业人员安全意识，严格遵守高处作业 安全规定。
2024/1/30
05
04
教训一
加强设备维护保养，确保吊篮等高处 作业设备处于良好状态。
5
工作原理及操作流程
• 工作原理：通过悬挂机构将吊篮悬挂在建筑物或构筑物上，利 用提升机构驱动吊篮上下运动，作业人员在工作平台上进行高 空作业。
2024/1/30
6
工作原理及操作流程
操作流程
1. 检查吊篮各部件是否完好，确认无故障后进行空载试运行。
2024/1/30
2. 将吊篮悬挂在预定位置，确保悬挂机构牢固可靠。
12
CHAPTER 03
吊篮安全检查与维护保养
2024/1/30
13
吊篮日常检查项目
01
02
03
04
吊篮平台及护栏
检查吊篮平台是否平整无损坏 ，护栏是否牢固无变形。
提升机构
检查提升机构是否正常工作， 无异常声响和振动。
安全锁及限位装置
检查安全锁是否灵敏可靠，限 位装置是否有效。
钢丝绳
检查钢丝绳是否有断丝、磨损 、锈蚀等现象，绳卡是否松动
在等待救援时，应采取自救措施，如 利用备用绳索、安全带等降落到地面 。
2024/1/30
如吊篮突然停电或失控，应立即切断 电源并通知地面人员。
救援人员到达后，应积极配合救援工 作，确保自身和他人的安全。
吊篮作业风险分级管控与隐患排查治理知识讲座
吊篮作业风险分级管控与隐患排查治理知识讲座吊篮作业是高空作业的一种常见形式，涉及到人员的安全与工作的进行。
为了确保吊篮作业能够安全、高效地进行，需要对风险进行分级管控，并进行隐患排查与治理。
下面将对吊篮作业风险分级管控与隐患排查治理知识进行讲解。
一、吊篮作业风险分级管控1.风险评估与分类：在吊篮作业前，应进行风险评估与分类。
根据作业过程中可能出现的危险因素，将吊篮作业风险分为高、中、低三个等级。
高风险等级包括丧失生命、重大伤害和设备损失等风险，中风险等级包括易受伤害和设备损失等风险，低风险等级包括轻微伤害和设备损失等风险。
2.管控措施的制定：对不同等级的风险，需要制定相应的管控措施。
对于高风险等级，应优先采取措施进行控制，例如使用符合标准的设备、配备专业人员等；对于中等风险等级，可以通过安全培训、设立警示标志等措施进行控制；对于低风险等级，可以通过制定安全操作规程、督促人员佩戴个人防护用品等措施进行控制。
3.风险管理的实施：风险管理需要全员参与和落实。
各级管理人员应组织开展风险管理工作，培训员工掌握相关的安全知识和技能，提高员工的安全意识和责任感。
同时，需要进行定期的风险评估和管控措施的检查，及时发现问题并采取有效措施进行处理。
二、隐患排查治理1.定期检查与维护：针对吊篮作业中的设备和工具，需要进行定期的检查和维护。
检查人员应对设备进行全面的检查，包括设备的稳定性、运行状态、安全系数等，并做好相应的记录。
对于发现的问题和隐患，应及时进行修复和整改，确保设备的正常运行和作业的安全进行。
2.工作人员的培训和管理：吊篮作业需要专门的工作人员进行操作。
这些工作人员需要具备相关的技能和知识，包括设备的操作、紧急救援等。
对于作业人员，应进行培训和考核，并定期进行技能的培训和复习。
同时，需要建立健全的管理制度，对作业人员进行管理和监督，确保作业的规范和安全。
3.安全文化的建设：安全是吊篮作业的核心要素，需要全员共同参与和努力。
2024版吊篮培训PPT课件
解决方案
实施效果
吊篮技术在该项目中发挥了重要作用， 缩短了维修周期，降低了成本，提高 了作业效率和质量。
根据桥梁结构特点定制专用吊篮设备， 采用模块化设计方便运输和安装，配 备安全保护装置确保作业人员安全。
2024/1/29
25
案例三：复杂地形环境下救援行动应用实例
项目背景
复杂地形环境下救援行动往往面临交通不便、地形险峻等困难，传 统救援方式难以满足需求。吊篮技术可为救援行动提供有力支持。
安全操作规程和应急预案。
实施效果
吊篮技术在该项目中成功应用， 清洗效率提高50%以上，作业人 员安全得到保障，获得客户高度
评价。
2024/1/29
24
案例二：大型桥梁维修项目应用实例
项目背景
大型桥梁维修涉及高空、悬挑等复杂 作业环境，传统脚手架搭设方式成本 高、周期长。吊篮技术可提供高效、 灵活的解决方案。
2024/1/29
5吊篮应用领域来自010203建筑行业
用于高层建筑外墙施工、 装修、清洗等作业。
2024/1/29
救援领域
用于高空救援、消防灭火 等紧急情况下的作业平台。
其他领域
如广告牌安装、维修、摄 影等需要高空作业的领域。
6
2023
PART 02
吊篮结构与工作原理
REPORTING
2024/1/29
骤。 14
2023
PART 04
吊篮维护与保养方法
REPORTING
2024/1/29
15
定期检查与保养项目
电气系统检查
包括电源、控制器、电机等部件，确保电气 系统正常工作。
悬挂机构检查
检查悬挂机构的稳定性、连接件的紧固情况 等，确保吊篮悬挂安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电动吊篮的概述
1、电动吊篮工作原理：吊篮提升机构的基 本原理，如同在铅笔上缠一圈绳后，向 上拉紧绳的情况下，旋转铅笔时，铅笔 上下移动的原理是相同的。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
安全锁
当平台运行速度达到锁 绳速度时，能自动锁住 安全钢丝绳，使平台停 止装置
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
悬挂机构
①安全绳绳卡安装在距最后一个绳卡约500mm左右，做一个安全弯。 ②使用时，要把U形螺栓拧紧，直到钢丝绳被压扁1/3左右为止。
①. 操作时不能超出规定的额定载荷 。 ②. 吊篮内部不能把梯子，箱子等作为登高工具进行登高. ③. 吊篮使用时，搭乘人员绝对不能超过2名. ④. 不能把吊篮起升到限位嗡”的声音且吊篮部动作时，
检查380V 3相电源是否连接好。 ⑥. 如果在半空中，吊篮发生故障时，首先不要紧张，先把电源切
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
2、吊篮的主要用途
①、高层及多层建筑的外墙装饰装修施工 ②、高层及多层建筑的外墙清洗、保养及维修 ③、大型罐体、大型烟囱、水坝、桥梁、油库等检查保
养和维修 ④、大型船舶的油漆、清洗及维修 ⑤、楼宇电梯的安装 ⑥、大型或高处广告的制作安装等
锁绳角度：安全锁自动锁住安全钢丝绳使悬吊平台停 止倾斜时的角度
自由坠落锁绳距离：悬吊平台从自由坠落开始到安全 锁锁住钢丝绳时相对于钢丝绳的下降距离。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
四、使当用之处，过请联程系本要人或遵网站删守除。的重要安
全守则
1、使用过程要遵守的重要安全守则及应急措施要领
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
控制系统
电气控制箱内部设置 了控制两个提升机同 时动作或一个提升机 单独动作的电气装置
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
锁绳速度：安全锁开始锁住安全钢丝绳时，钢丝绳与 安全锁之间的相对瞬时速度。
2、电动吊篮的使用方法
①把作业现场上的一次主电源合上。(主配电柜) ②控制柜内的主开关合上。 ③控制柜外部的急停开关恢复正常状态。 ④进行‘ 动作测试’。 ⑤通过操作开关进行向下或上操作，把吊篮调整到合适
的位置。 ⑥如果吊篮作业过程中，左右水平不一致时，如果带有
自动调整装置的话可进行自动调整，如果没有，通过 手动进行左右调整，使吊篮处于水平状态。
表面光滑平整的吊篮专用钢丝绳，安全系数不应小于9。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
电动机
卷扬式 爬升式 ：α式卷绳、s式卷绳
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
断，把电机上的制动器释放旋钮逆时针方向旋转后，用手动操作 手柄进行上升下降操作。这中操作必须切断电源，否则操作过程 中，电机突然启动造成危险 ⑦. 通过上述的应急措施仍无法动作时，不能野蛮操作。首先和周 边的同事联络，要求他们和相关维修人员联络
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
二、电动吊篮的特点及应用
1、高处作业吊篮的特点：
①、对建筑物墙面和地面无承载要求，拆除后无需对 墙面进行修补。 ②、适用于施工人员就位安装和暂时堆放必要的工具 及少量的材料。 ③、加设方便；省时省力；施工成本较低 ④、能应用于倾斜的立面或曲面 ⑤、平台的稳定性比较差
较大事故，是指造成3人以上10人以下死 亡，或者10人以上50人以下重伤，或者 1000万元以上5000万元以下直接经济损 失的事故；
一般事故，是指造成3人以下死亡，或者 10人以下重伤，或者1000万元以下直接 经济损失的事故。
②吊篮的型号
高处作业吊蓝型号是由类、组、型代号、特征代号和 主参数代号及更新型代号组成。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
2、电动吊篮的结构：主要由悬挂机构、悬 吊平台、提升机、电气控制系统、安全 保护装置、工作钢丝绳和安全钢丝绳组 成。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
①、悬挂机构是架设于建筑物或构筑物上，通过钢丝绳悬挂悬吊平台 的机构。可有多种结构形式，如杠杆式，骑墙式等。
②、悬吊平台是四周装有护栏，用于搭载作业人员、工具和材料进行 高处作业的悬挂装置。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
三、吊篮类型和组成
1、吊篮的分类和型号
①吊篮的分类 按驱动型式分为手动、气动、电动三种。 按提升型式分为爬升式、卷扬式。 按吊篮结构层数分为单层、双层和三层。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
③、提升机是使悬吊平台升降的部件。根据提升特性不同，可分为卷 扬式和爬升式。主要应用爬升式提升机。
④、电气控制系统由电器控制箱、电磁制动电机、上限位开关和手握 开关等组成。
⑤、在悬吊平台工作区域的上限位置设置上限位块。上限位行程开关 触及上限位块后，电机停止运行，报警铃响。
⑥、吊篮的安全装置有安全锁、限位装置、限速器和超载保护装置。 ⑦、钢丝绳：吊篮使用高强度、镀锌、柔度好、捻制均匀、松紧一致、
