变频器使用注意事项
使用变频器的注意事项范文
使用变频器的注意事项范文一、变频器的物理安装1、变频器安装应在电气控制柜内进行，远离高温、湿度、腐蚀性气氛、有尘、振动等环境。
2、变频器应安装在垂直的位置上，通风良好，避免阳光直射。
3、变频器的安装位置应远离磁场干扰源，如变压器、大电流电缆等。
二、变频器的电源接线1、变频器的电源输入线应符合相关国家或地区的电气标准，接线须正确，不得接错相。
2、接地线必须良好接地，防雷接地电阻应符合标准要求。
3、变频器的电源线和信号线要分隔布置，避免相互干扰。
三、变频器的通信接线1、变频器的通信电缆长度应控制在规定范围内，电缆应严格按照规范进行布线。
2、通信电缆应避免与电源线、高压电缆等同时走线，以免干扰通信信号。
四、变频器的散热与冷却1、变频器在使用过程中会发热，因此需要通过散热装置来保持正常工作温度。
2、变频器的散热装置应保持通畅，不得堵塞，否则会导致变频器过热而损坏。
3、变频器应避免长时间在高温环境下工作，必要时可以采取给变频器加风扇或降低负载的方式进行降温。
五、变频器的运行维护1、变频器在运行前应进行各项参数的设置，包括工作频率、额定电流等。
2、变频器的运行参数应定期检查，确保其工作在正常范围内。
3、如果变频器出现异常现象，应立即停机检修。
4、变频器在长时间不使用时，应进行防护措施，避免灰尘、潮湿等对其产生影响。
六、变频器的维修与保养1、变频器的维修应由专业人员进行，不得私自拆卸和更换内部元件。
2、变频器在停机维护时，应切断电源，进行必要的安全措施。
3、变频器的维修和保养应按照生产厂家的要求进行，以确保其正常工作。
4、变频器的维修和保养记录应及时做好，以便于后期查看和分析。
七、变频器的安全使用1、变频器在使用前应进行相关安全培训，熟悉操作方法和安全操作规程。
2、使用变频器时应注意观察其工作状态，如果发现异常，应立即停机检查。
3、使用变频器时应注意防止电源短路、漏电等事故发生。
4、使用变频器时应遵守相关规定，合理控制负载，避免超负荷工作。
变频器使用注意事项
变频器使用1、必须正确选择变频器。
2、认真阅读产品使用说明书，并按说明书的要求接线、安装和使用。
3、变频器装置应可靠接地，以抑制射频干扰，防止变频器内因漏电而引起电击。
4、用变频器控制电机转速时，电机的温升及噪声会比用网电（工频）时高；在低速运转时，因电机风叶转速低，应注意通风冷却或适当减低负载，以免电机温升超过允许值。
5、供电线路的阻抗不能太小。
变频器接入低压电网，当配电变压器容量超过500KVA，或配电变压器容量大于变频器容量10倍时，或变频器接在离配电变压器很近的地方时，由于回路阻抗小，投入瞬间对变频器产生很大的涌流，会损坏变频器的整流元件。
当线路阻抗较优小时，应的变压器和变频器间加装交流电抗器。
6、当电网三相电压不平衡度大于3%时，变频器输入电流的峰值就很大，会造成变频器及连接线过热或损坏电子元件，这时也需加装交流电抗器。
特别是变压器为V形接法时更为严重，除在交流侧加装电抗器外，还需在直流侧加装直流电抗器。
7、不能因为提高功率因数而在进线侧装设过大的电容器，也不能在电机与变频器间装设电容器，否则会使线路阻抗下降，产生过流而损坏变频器。
8、变频器出线侧不能并联补偿电容，也不能为了减少变频器的输出电压的高次谐波而并联电容器，否则可能损坏变频器。
为了减少谐波，可以串联电抗器。
9、用变频器调速的起动和停止，不能用断路器及接触器直接操作，而应用变频器的控制端子来操作，否则会造成变频器失控，并可能造成严惩后果。
10、变频器与电机间一般不宜加装交流接触器，以免断流瞬间产生过电压而损坏变频器。
若需加装，在变频器运行前，输出接触器应先闭合；而在断开前，变频器应先停止输出。
11、对于变频器驱动普通电机做恒转矩运行的场合，应尽量避免长期低速运行，否则电机散热效果变差，发热严重。
如果需要以低速恒转矩长期运行，就必须选用变频电机。
12、对于提升负载、频繁起停的场合，会有负转矩产生，需适当参数的制动电阻，否则变频器将因过电流或过电压故障而跳闸。
正确使用变频器应注意事项
正确使用变频器应注意事项一、正确使用变频器应注意事项１、环境温度对变频器的使用寿命有很大的影响。
环境温度每升10℃，则变频器寿命减半，所以周围环境温度及变频器散热的问题一定要解决好。
２、正确的接线及参数设置。
在安装变频器之前一定要熟读其手册，掌握其用法、注意事项和接线；安装好后，再根据使用正确设置参数。
３、注意转速与扬程的关系。
电机的选择及其较佳工作段是比较重要的问题。
如果变频器长时间运行在5HZ以下，则电机发热成了突出问题。
４、Ｖ／f控制属于恒转矩调整。
而矢量控制使电机的输出转矩和电压的平方成正比的增加，从而改善电机在低速时的输出转矩。
５、若系统采用工频／变频切换方式运行，工频输出与变频输出的互锁要可靠。
而且开停泵、工频／变频切换都要停变频器，再操作接触器。
由于触点粘连及大容量接触器电弧的熄灭需要一定时间，上述切换的顺序、时间要考虑周全。
６、外部控制信号失效的问题。
一般是几种情况：信号模式不正确、端子接线错误、参数设置不正确或外部信号自身有问题。
7、过电流跳闸和过载跳闸的区别。
过电流主要用于保护变频器，而过载主要用于保护电动机。
因为变频器的容量有时需要比电动机的容量加大一挡或两挡，这种情况下，电动机过载时，变频器不一定过电流。
过载保护由变频器内部的电子热保护功能进行，在预置电子热保护时，应该准确地预置“电流取用比”即电动机额定电流和变频器额定电流之比的百分数。
8、干扰问题。
⑴良好的接地。
电机等强电控制系统的接地线必须通过接汇流排可靠接地。
控制系统较好独立接地，接地电阻小于１Ω。
传感器、Ｉ／Ｏ接口屏蔽层与控制系统的控制地相连。
⑵给仪表等输入电源加装EMI滤波器、共模电感、高频磁环等。
⑶给变频器输入加装EMI滤波器，可以有效抑制变频器对电网的传导干扰，加装输入交流和直流电抗器，可以提高功率因数，减少谐波污染，综合效果好。
某些电机与变频器之间距离超过100m的场合，需要在变频器侧添加交流输出电抗器，解决因为输出导线对地分布参数造成的漏电流保护的减少对外部的辐射干扰。

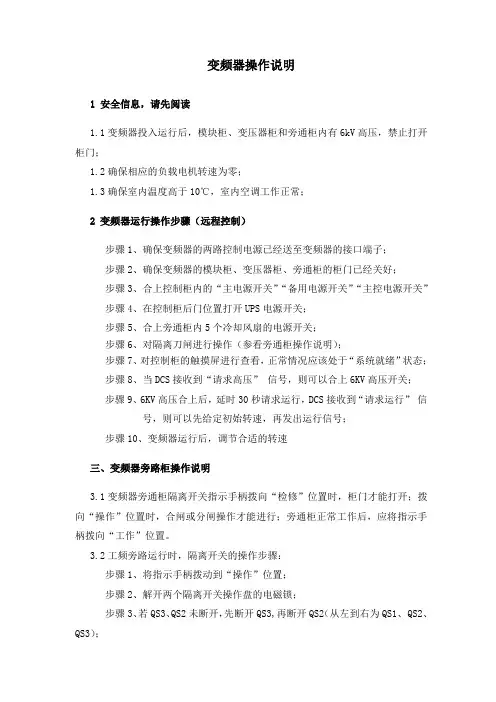

变频器操作注意事项
变频器操作说明1 安全信息，请先阅读1.1变频器投入运行后，模块柜、变压器柜和旁通柜内有6kV高压，禁止打开柜门；1.2确保相应的负载电机转速为零；1.3确保室内温度高于10℃，室内空调工作正常；2 变频器运行操作步骤（远程控制）步骤1、确保变频器的两路控制电源已经送至变频器的接口端子；步骤2、确保变频器的模块柜、变压器柜、旁通柜的柜门已经关好；步骤3、合上控制柜内的“主电源开关”“备用电源开关”“主控电源开关”步骤4、在控制柜后门位置打开UPS电源开关；步骤5、合上旁通柜内5个冷却风扇的电源开关；步骤6、对隔离刀闸进行操作（参看旁通柜操作说明）；步骤7、对控制柜的触摸屏进行查看，正常情况应该处于“系统就绪”状态；步骤8、当DCS接收到“请求高压”信号，则可以合上6KV高压开关；步骤9、6KV高压合上后，延时30秒请求运行，DCS接收到“请求运行”信号，则可以先给定初始转速，再发出运行信号；步骤10、变频器运行后，调节合适的转速三、变频器旁路柜操作说明3.1变频器旁通柜隔离开关指示手柄拨向“检修”位置时，柜门才能打开；拨向“操作”位置时，合闸或分闸操作才能进行；旁通柜正常工作后，应将指示手柄拨向“工作”位置。
3.2工频旁路运行时，隔离开关的操作步骤：步骤1、将指示手柄拨动到“操作”位置；步骤2、解开两个隔离开关操作盘的电磁锁；步骤3、若QS3、QS2未断开，先断开QS3,再断开QS2（从左到右为QS1、 QS2、QS3）；步骤4、将隔离开关QS1合上；步骤5、打开旁路柜后照明灯，通过旁通柜柜前操作窗，认真检查隔离开关是否正确就位；步骤6、然后将指示手柄拨动到“工作”位置，恢复两个隔离开关的电子锁。
3.3变频运行时，隔离开关的操作步骤：步骤1、将指示手柄拨动到“操作”位置；步骤2、解开两个隔离开关操作盘的电磁锁；步骤3、若K1未断开，先断开QS1；步骤4、先将隔离开关QS2合上，再将隔离开关K2合上；步骤5、打开旁路柜后照明灯，通过旁通柜柜前操作窗，认真检查各隔离开关是否正确就位；步骤6、然后将指示手柄拨动到“工作”位置，恢复两个隔离开关的电子锁。

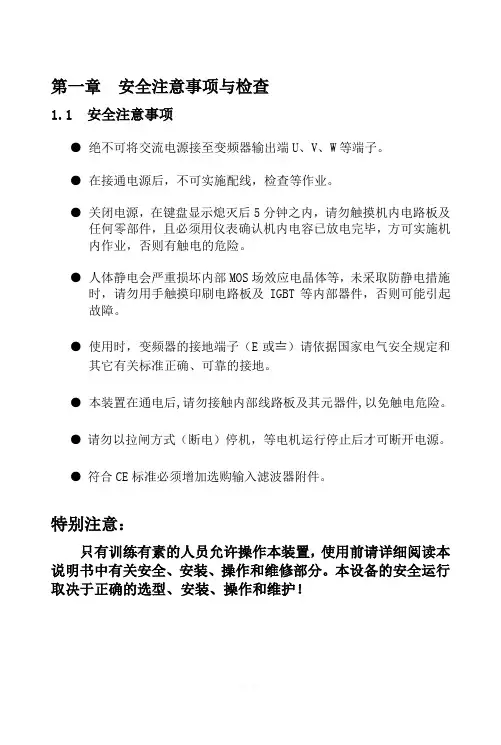

变频器使用说明书(SHUPER)
________第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。
●在接通电源后，不可实施配线，检查等作业。
●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。
●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。
●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。
●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。
●符合CE标准必须增加选购输入滤波器附件。
特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。
本设备的安全运行取决于正确的选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。
在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。
如有问题，请联络本公司或经销厂商。
●检查内部：含本机、使用说明书一本、保修卡一张。
●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品型号说明：________第二章安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。
2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。
并与周围相邻物品或挡板（墙）必须保持足够的空间。

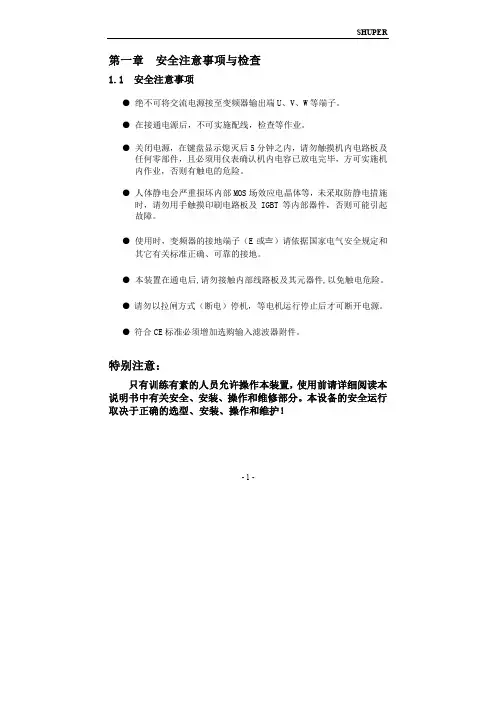

变频器使用说明书
第一章 安全注意事项与检查1.1 安全注意事项● 绝不可将交流电源接至变频器输出端U、V、W等端子。
● 在接通电源后，不可实施配线，检查等作业。
● 关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
● 人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。
● 使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。
● 本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。
● 请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。
● 符合CE标准必须增加选购输入滤波器附件。
特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。
本设备的安全运行取决于正确的选型、安装、操作和维护！- 1 -1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。
在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。
如有问题，请联络本公司或经销厂商。
● 检查内部：含本机、使用说明书一本、保修卡一张。
● 检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品 铭牌说明：（以7.5KW/380V为例）型号说明：- 2 -第二章 安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。
2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。
变频器的使用注意事项
变频器的使用注意事项、常见故障分析及维护保养概述变频器的英文译名是VFD（Variable-frequency Drive），是应用变频技术与微电子技术，通过改变电机工作电源的频率和幅度的方式来控制交流电动机的电力传动元件。
由于变频器能适应生产工艺的多方面要求，交流变频调速技术已经上升为工业自动化控制的主流，交流调速系统的性能已经可以和直流调速系统相匹敌，甚至可以超过直流系统。
由于变频器具有调速性能好、调速范围宽和运行效率高，使用操作方便，且宜于同其它设备接口等一系列优点，所以应用越来越广泛。
使用注意事项1、变频器不能直接用在防爆场所，但可以将变频器放在不需防爆的控制室或配电间内，将输出电源线接到防爆电机，这样就可以间接用在防爆场所。
2、必须正确选择U/F、转矩补偿TRQ曲线及起、制动时间，以免造成大电流冲击。
3、不能将电源接线端子（R、S、T）与电机接线端子（U、V、W）相互接错，否则会损坏变频器。
特别在初次使用时，必须认真检查接线是否正确。
4、电机与变频器之间不能装设补偿电容器、浪涌抑制器等容性器件，以防其充电电流产生过流而损坏变频器，可装直流电抗器，能有效改善功率因数。
5、电机与变频器相连时，不能用兆欧表测电机绝缘，因为兆欧表的输出电压较高，会使变频器内部的逆变器承受过压而损坏。
6、变频器应可靠接地，使用漏电开关时，应选用对谐波电流不敏感的漏电开关。
7、变频器应按标准留有通风间隙，并控制环境温度在40℃以下，集中安装时应考虑设空调设备。
8、断电后，变频器内部的电容仍有一段时间积存高电压，应待“CHARGE”灯（红色）熄灭后，方可进行维护检修，以免发生危险。
9、变频器的瞬间停电保护功能需加强，因为当电源电压瞬间大幅度跌落或瞬时停电马上又恢复供电时，变频器中的逆变器有极大可能换流失败，造成大功率晶体管烧坏。
10、如果给定的加速时间过短，变频器的输出频率变化远远超过转速（电角频率）的变化，变频器将因流过过电流而跳闸，运转停止，这就叫作失速。
变频器选择和使用注意事项 变频器常见问题解决方法
变频器选择和使用注意事项变频器常见问题解决方法首先我们要知道不是在任何情况下都能正常使用，因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个注意的地方：1、长期低速动转，由于电机发热量较高首先我们要知道不是在任何情况下都能正常使用，因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个注意的地方：1、长期低速动转，由于电机发热量较高，风扇冷却本领降低，因此必需接受加大减速比的方式或改用6级电机，使电机运转在较高频率相近。
2、变频器安装地点必需符合标准环境的要求，否则易引起故障或缩短使用寿命；变频器与驱动马达之间的距离一般不超过50米，若需更长的距离则需降低载波频率或加添输出电抗器选件才能正常运转。
3、负载类型和变频器的选择：所带动的负载不一样，对变频器的要求也不一样。
4、风机和水泵是最一般的负载：对变频器的要求较为简单，只要变频器容量等于电动机容量即可（空压机、深水泵、泥沙泵、快速变化的音乐喷泉需加大容量）。
5、起重机类负载：这类负载的特点是启动时冲击很大，因此要求变频器有确定余量。
同时，在重物下放肘，会有能量回馈，因此要使用制动单元或接受共用母线方式。
6、不均行负载：有的负载有时轻，有时重，此时应依照重负载的情况来选择变频器容量，例如轧钢机械、粉碎机械、搅拌机等。
7、大惯性负载：如离心机、冲床、水泥厂的旋转窑，此类负载惯性很大，因此启动时可能会振荡，电动机减速时有能量回馈。
应当用容量稍大的变频器来加快启动，避开振荡。
搭配制动单元除去回馈电能。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18. 变频器在海拔1000 1000米以上地区使用时，须降额使用。 1000 19. 变频器输入侧与电源之间应安装空气开关和熔断器。 20. 变频器输出侧不必安装热继电器。 21. 变频器使用寿命 影响变频器寿命的元件大致有三种： 自身冷却风扇 上电时限流电阻短路接触器 中间环节大容量电解电容 注意：前两个元件是机械磨损元件，一般寿命为五年 五年，第三个 五年 元件规定为五年 五年，一般情况下五年后测量一下电容值，如果小 五年 于额定值的80% 就应更换，实际上，如果变频器一直连续运行， 80% 80 十年。 电解电容可用十年 十年
11. 变频器在一确定频率工作时，如遇到负载装置的机械共 振点，应设置跳跃频率避开共振点。 12. 变频器与电机之间连线过长，应加输出电抗器。 13. 严禁在变频器的输入侧使用接触器等开关器件进行频繁 启停操作。 14. 电机首次使用或长期放置后使用，必须对电机进行绝缘 检测。使用500V电压型兆欧表检测，电机绝缘电阻大于5MΩ 500V 500 5MΩ。 15. 对电机绝缘检测时必须将变频器与电机连线断开。 对电机绝缘检测时必须将变频器与电机连线断开。 16. 、 防雷压敏电阻。 17. 变频器的输出侧严禁安装接触器、开关器件。
控制线应与主回路动力线分开，控制线采用屏蔽电缆 。 22. 变频器与负载的配置 变频器长期工作电流
I I I
变长
=I电×115% （
I
电
-- 电动机额定电流）
变频器短期工作电流（可持续1～2分钟）
变短
=I变×150%
（I变-- 变频器额定电流）
变频器瞬时工作电流（可持续数秒钟）
变瞬
=
I
变
×180%
变频器使用注意事项
1．严禁将变频器的输出端子U、V、W连接到AC 电源上。 2．变频器要正确接地，接地电阻小于10Ω。 10Ω 10 3．变频器存放两年以上，通电时应先用调压器 逐渐升高电压。存放半年 一年 半年或一年 半年 一年应通电运行一天。 4．变频器断开电源后，待几分钟后方可维护操 作，直流母线电压（P+，P-）应在25V以下。 25V 25
