【推荐K12】2017_2018高中物理模块要点回眸第16点巧妙入手分析变压器动态变化问题素材粤教版选修3_2
高中物理选修课件变压器
在电力系统中，变压器主要用于 电压变换、电流变换、阻抗变换 以及电气隔离等。
工作原理与构造
工作原理
变压器的工作原理基于电磁感应现象，即变化的磁场会在导 体中产生感应电动势。当交流电流通过变压器的初级线圈时 ，会在铁芯中产生交变磁通，从而在次级线圈中感应出电动 势。
构造
变压器主要由铁芯、线圈、绝缘材料、油箱及冷却装置等组 成。其中，铁芯是变压器的磁路部分，线圈是电路部分，绝 缘材料用于保证线圈间及线圈与铁芯间的绝缘性能，油箱及 冷却装置则用于散热。
保护功能及安全操作规范
01
过载保护
变压器具有过载保护功能，当负载超过一定范围时，可自动切断电源，
避免设备损坏。
02
短路保护
当输出端发生短路时，变压器应立即切断电源，防止短路电流对电路造
成损害。
03
安全操作规范
在操作变压器时，应遵循安全规范，如穿戴绝缘手套、使用绝缘工具等
，确保人身安全。同时，要定期检查变压器的绝缘性能、接线是否松动
隔离变压器
初级线圈和次级线圈完全独立，没有电气联系，适用于需要电气隔离的场合， 如医疗设备、音响设备等。
特种变压器简介
01
02
03
04
整流变压器
用于将交流电转换为直流电， 具有较大的输出电流和较低的
输出电压。
电焊变压器
用于焊接工艺，具有较大的输 出电流和较低的输出电压，以
及较高的短路阻抗。
脉冲变压器
THANKS
感谢观看
磁通量与感应电动势关系
磁通量与感应电动势的关系
根据法拉第电磁感应定律，感应电动势的大小与穿过导体回路的磁通量的变化率成正比。因此，在变压器中，当 交流电流通过初级线圈时，会在铁芯中产生交变磁通，从而在次级线圈中感应出电动势。这个感应电动势的大小 与磁通量的变化率以及线圈的匝数有关。
2025新课改-高中物理-选修第2册(16讲)10 B变压器 中档版

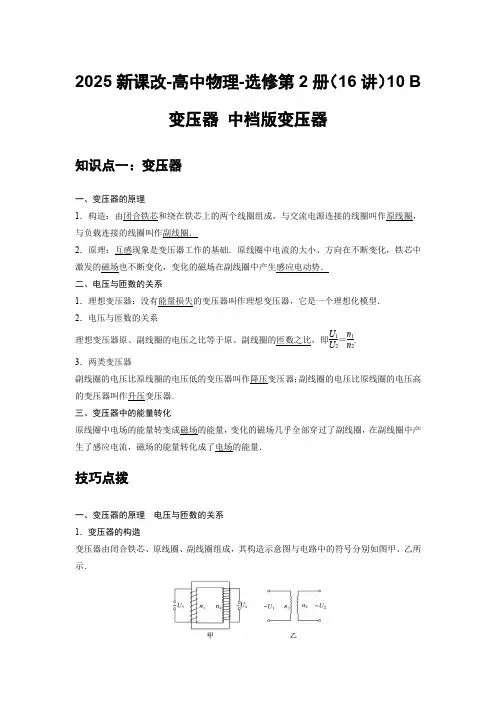

2025新课改-高中物理-选修第2册（16讲）10 B变压器 中档版变压器知识点一：变压器一、变压器的原理1．构造：由闭合铁芯和绕在铁芯上的两个线圈组成，与交流电源连接的线圈叫作原线圈，与负载连接的线圈叫作副线圈．2．原理：互感现象是变压器工作的基础．原线圈中电流的大小、方向在不断变化，铁芯中激发的磁场也不断变化，变化的磁场在副线圈中产生感应电动势． 二、电压与匝数的关系1．理想变压器：没有能量损失的变压器叫作理想变压器，它是一个理想化模型． 2．电压与匝数的关系理想变压器原、副线圈的电压之比等于原、副线圈的匝数之比，即U 1U 2＝n 1n 2.3．两类变压器副线圈的电压比原线圈的电压低的变压器叫作降压变压器；副线圈的电压比原线圈的电压高的变压器叫作升压变压器． 三、变压器中的能量转化原线圈中电场的能量转变成磁场的能量，变化的磁场几乎全部穿过了副线圈，在副线圈中产生了感应电流，磁场的能量转化成了电场的能量．技巧点拨一、变压器的原理 电压与匝数的关系 1．变压器的构造变压器由闭合铁芯、原线圈、副线圈组成，其构造示意图与电路中的符号分别如图甲、乙所示．2．变压器的工作原理 (1)原理互感现象是变压器工作的基础．电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，所以铁芯中的磁场也在不断变化．变化的磁场在副线圈中产生了感应电动势，副线圈也能够输出电流． (2)原理图解3．变压器原、副线圈中的电压关系 (1)只有一个副线圈：U 1U 2＝n 1n 2；(2)有多个副线圈：U 1n 1＝U 2n 2＝U 3n 3＝…4．自耦变压器铁芯上只绕有一个线圈，如果把整个线圈作为原线圈，副线圈只取线圈的一部分，就可以降低电压，反之则可以升高电压，如下图所示．二、理想变压器原、副线圈的功率关系和电流关系 1．功率关系从能量守恒看，理想变压器的输入功率等于输出功率，即P 入＝P 出． 2．电流关系(1)只有一个副线圈时，U 1I 1＝U 2I 2或I 1I 2＝n 2n 1.(2)当有多个副线圈时，I 1U 1＝I 2U 2＋I 3U 3＋…或n 1I 1＝n 2I 2＋n 3I 3＋… 三、理想变压器的制约关系和动态分析 1．电压、电流、功率的制约关系(1)电压制约：当变压器原、副线圈的匝数比n 1n 2一定时，输入电压U 1决定输出电压U 2，即U 2＝n 2U 1n 1.(2)功率制约：P 出决定P 入，P 出增大，P 入增大；P 出减小，P 入减小；P 出为0，P 入为0. (3)电流制约：当变压器原、副线圈的匝数比n 1n 2一定，且输入电压U 1确定时，副线圈中的输出电流I 2决定原线圈中的电流I 1，即I 1＝n 2I 2n 1(只有一个副线圈时)．2．对理想变压器进行动态分析的两种常见情况(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R →I 2→P 出→P 入→I 1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n 1、n 2→U 2→I 2→P 出→P 入→I 1.例题精练1．（2021春•河北期末）如图所示，理想变压器输入电压为u ＝220sin （100π）（V ），原、副线圈的匝数之比为n 1：n 2＝10：1，各电表均为理想电表，电压表V 1、V 2的读数分别为U 1、U 2，电流表A 1、A 2的读数分别为I 1、I 2，若电阻R 1、R 2消耗的功率相同，则（ ）A ．电压表V 2的读数为22VB ．U 1 I 1＝U 2I 2C ．R 1：R 2＝100：1D ．若只增大R 2，电压表V 1、V 2的读数均不变2．（2021春•南京期末）交流电压表有一定的测量范围，它的绝缘能力也有限，不能直接连到电压过高的电路。
高中物理模块要点回眸第16点巧妙入手分析变压器动态变化问题素材新人教版选修3-2(new)

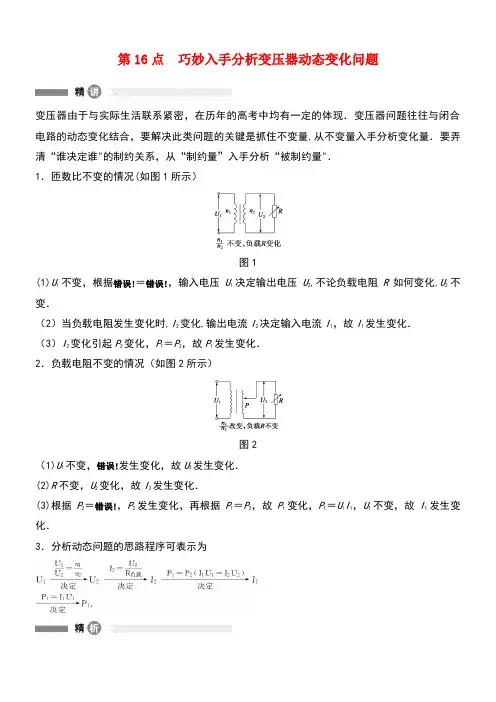

第16点巧妙入手分析变压器动态变化问题变压器由于与实际生活联系紧密，在历年的高考中均有一定的体现．变压器问题往往与闭合电路的动态变化结合，要解决此类问题的关键是抓住不变量,从不变量入手分析变化量．要弄清“谁决定谁"的制约关系，从“制约量”入手分析“被制约量"．1．匝数比不变的情况(如图1所示）图1(1)U1不变，根据错误!＝错误!，输入电压U1决定输出电压U2,不论负载电阻R如何变化,U2不变．（2）当负载电阻发生变化时,I2变化,输出电流I2决定输入电流I1，故I1发生变化．（3）I2变化引起P2变化，P1＝P2，故P1发生变化．2．负载电阻不变的情况（如图2所示）图2（1)U1不变，错误!发生变化，故U2发生变化．(2)R不变，U2变化，故I2发生变化．(3)根据P2＝错误!，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．3．分析动态问题的思路程序可表示为对点例题如图3所示，理想变压器的a、b端加上一交流电压(电压有效值保持不变)，副线圈c、d端所接灯泡L恰好正常发光．此时滑动变阻器的滑片P位于图示位置．现将滑片下移，则以下说法中正确的是（）图3A．灯仍能正常发光,原线圈输入电流变小B．灯不能正常发光，原线圈输入功率变大C．灯不能正常发光，原线圈输入电压变大D．灯仍能正常发光，原线圈输入功率不变答案A如图4,一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为定值电阻，开关S是闭合的,和为理想电压表，读数分别为U1和U2；、和为理想电流表，读数分别为I1、I2和I3，现断开S,U1数值不变，下列推断中正确的是（）图4A．U2变小、I3变小B．U2不变、I3变大C．I1变小、I2变小D．I2变大、I3变大答案BC解析断开S，负载总电阻增大，因为U2＝错误!U1,U1不变，则U2不变，由I2＝错误!，知I2变小，因为I1＝错误!I2，故I1也变小．R1分压减小，则R3分压增大，故I3增大,综上可知B、C 正确．尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。
高二物理必修之知识讲解 变压器 基础
变压器【学习目标】1．知道原线圈（初级线圈）、副线圈（次级线圈）的概念。
2．知道理想变压器的概念，记住电压与匝数的关系。
3．知道升压变压器、降压变压器概念。
4．会用1122U n U n =及1122I U I U =（理想变压器无能量损失）解题。
5．知道电能输送的基本要求及电网供电的优点。
6．分析论证：为什么在电能的输送过程中要采用高压输电。
7．会计算电能输送的有关问题。
8．了解科学技术与社会的关系。
【要点梳理】要点一、 变压器的原理1．构造：变压器由一个闭合的铁芯、原线圈和副线圈组成，两个线圈都是由绝缘导线绕制而成的，铁芯由涂有绝缘漆的硅钢片叠合而成。
是用来改变交流电压的装置（单相变压器的构造示意图及电路图中的符号分别如图甲、乙所示）。
2．工作原理变压器的变压原理是电磁感应。
如图所示，当原线圈上加交流电压U 时，原线圈中就有交变电流，它在铁芯中产生交变的磁通量，在原、副线圈中都要产生感应电动势。
如果副线圈是闭合的，则副线圈中将产生交变的感应电流，它也在铁芯中产生交变磁通量，在原、副线圈中同样要引起感应电动势。
由于这种互相感应的互感现象，原、副线圈间虽然不相连，电能却可以通过磁场从原线圈传递到副线圈。
其能量转换方式为：原线圈电能→磁场能→副线圈电能。
要点诠释：（1）在变压器原副线圈中由于有交变电流而发生互相感应的现象，叫做互感现象。
（2）互感现象是变压器工作的基础：变压器通过闭合铁芯，利用互感现象实现了电能向磁场能再到电能的转化。
（3）变压器是依据电磁感应工作的，因此只能工作在交流电路中，如果变压器接入直流电路，原线圈中的电流不变，在铁芯中不引起磁通量的变化，没有互感现象出现，变压器起不到变压作用。
要点二、 理想变压器的规律 1．理想变压器没有漏磁（磁通量全部集中在铁芯内）和发热损失（原、副线圈及铁芯上的电流的热效应不计）的变压器，即没有能量损失的变压器叫做理想变压器。
要点诠释：（1）因为理想变压器不计一切电磁能量损失，因此，理想变压器的输入功率等于输出功率。
2017_2018学年高中物理第4章远距离输电第2节变压器教学案鲁科版选修3_2
A．输出电压的最大值为36 V
B．原、副线圈中电流之比为55∶9
C．变压器输入、输出功率之比为55∶9
D．交流电源电压有效值为220 V，频率为50 Hz
解析：选D 输出电压的有效值U2＝ U1＝36 V，故输出电压的最大值U2max＝36 V，因此选项A错误；由于 ＝ ＝ ，因此选项B错误；变压器输入、输出功率相等，应选项C错误；由题图可知选项D正确。
2．互感器
(1)电压互感器：如图4 2 11甲所示，原线圈并联在高压电路中，副线圈接电压表。互感器将高电压变成低电压，通过电压表测低电压，结合匝数比可计算出高压电路的电压。
图4 2 11
(2)电流互感器：如图4 2 11乙所示，原线圈串联在待测大电流电路中，副线圈接电流表。互感器将大电流变成小电流，通过电流表测出小电流，结合匝数比可计算出大电流电路的
3．(多项选择)如图4 2 9所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两头的交变电压，I1为原线圈中的电流，那么( )
图4 2 9
A．维持U1及P的位置不变，K由a扳向b时，I1将增大
B．维持U1及P的位置不变，K由b扳向a时，R消耗功率减小
C．维持U1不变，K接在a处，使P上滑，I1将增大
图4 2 1
(2)原线圈：与电源相连的线圈，也叫低级线圈，其两头电压叫输入电压，用符号U1
表示。
副线圈：与负载相连的线圈，也叫次级线圈，其两头电压叫输出电压，用符号U2表示。
3．变压器的分类
按输出电压的起落，变压器分为升压变压器和降压变压器两种。
二、变压器的工作原理
1．互感：交变电流通过原线圈时在铁芯中激发交变磁场，交变磁场在副线圈中产生感应电动势，当副线圈闭合时，副线圈中有电流产生，它在铁芯中产生交变磁通量，那个交变磁通量也穿过原线圈，在原线圈中产生
[配套K12]2018高考物理第一轮复习 专题 电磁感应学案 鲁科版
![[配套K12]2018高考物理第一轮复习 专题 电磁感应学案 鲁科版](https://img.taocdn.com/s3/m/97c6d28b69dc5022aaea0072.png)
电磁感应【本讲教育信息】一、教学内容：电磁感应本章的知识点：（一）本章要点及高考展望1、本章以电场和磁场等知识为基础，重点讨论了楞次定律和法拉第电磁感应定律。
2、楞次定律不仅含义深刻，且可结合的知识点多，在高考中以选择为主，但有一定的难度。
3、法拉第电磁感应定律常综合几乎所有的力学知识及大部分电学知识，多为中档以上的题目，区分度较大，分值也较多。
4、本章的学习要处理好基础知识和综合能力的关系，要重视对物理过程、物理现象的分析，要建立正确的物理情景，深刻理解基本知识、基本规律的内涵、外延，在掌握一般解题方法的基础上，掌握综合性问题的分析思路和方法，形成较完整的解题策略。
（二）知识结构重点和难点分析：一、产生感应电流的条件、楞次定律1、产生感应电流的条件是穿过闭合电路的磁通量发生变化。
它有两种情况：⑴切割2、右手定则适用于判断闭合电路中一部分导体切割磁感线时感应电流的方向。
3、楞次定律的实质是能量守恒定律在电磁感应现象中的体现，其应用步骤：⑴明确闭合电路中的原磁场方向；⑵分析穿过闭合电路的磁通量的变化；⑶根据楞次定律判定感应电流的磁场方向； ⑷利用安培定则，判定感应电流的方向。
二、法拉第电磁感应定律1、公式tn E ∆∆=φ⑴感应电动势的大小与电路的电阻及电路是否闭合等无关； ⑵一般而言，公式求的是Δt 内的平均感应电动势； ⑶在电磁感应中，产生感应电动势的那部分导体可等效成一个电源，感应电动势的方向和导体（电源）内的电流方向一致。
2、公式θsin Blv E =⑴若B 、l 、v 三者互相垂直，Blv E =；若直导线与B 、v 不垂直，则应取B 、l 、v 互相垂直的分量；⑵若导体是弯曲的，则l 应取与B 、v 垂直的有效长度；⑶若v 是瞬时速度，则E 为瞬时电动势；若v 为平均速度，则E 为平均电动势。
3、公式ω221Bl E =为导体棒绕其一端转动切割磁感线时产生的感应电动势。
三、自感由于线圈自身的电流发生变化而产生感应电动势的电磁感应现象。
高中物理 选修3-2 变压器 知识点及方法总结 题型分类总结 变压器电路分析
高中物理选修3-2变压器1、理想变压器（1）构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
①原线圈：与交流电源连接的线圈，也叫初级线圈。
②副线圈：与负极连接的线圈，也叫次级线圈。
③闭合铁芯（2）原理：电流磁效应、电磁感应（3）基本公式①功率关系：P入=P出无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率纸盒②电压关系：U1U2=n1n2即对同一变压器的任意两个线圈，都有电压和匝数成正比。
有多个副线圈时，U1n1=U2n2=U3n3③电流关系：只有一个副线圈时I1I2=n2n1由P入=P出及P=UI推出有多个副线圈时，U1I1=U2I2+U3I3+⋯+U n I n当原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值④原副线圈中通过每匝线圈的磁通量的变化率相等⑤原副线圈中电流变化规律一样，电流的周期频率一样（4）几种常用的变压器①自耦变压器-调压变压器如图是自耦变压器的示意图。
这种变压器的特点是铁芯上只绕有一个线圈。
如果把整个线圈作原线圈，副线圈只取线圈的一部分，就可以降低电压；如果把线圈的一部分作原线圈，整个线圈作副线圈，就可以升高电压。
调压变压器：就是一种自耦便要，它的构造如图所示。
线圈AB绕在一个圆环形的铁芯上。
AB之间加上输入电压U1。
移动滑动触头P的位置就可以调节输出电压U2。
②互感器{电压互感器：用来把高电压变成低电压电流互感器：用来把大电流变成低电流交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流。
用变压器把高电压变成低电压，或者把大电流变成小电流，这个问题就可以解决了。
这种变压器叫做互感器。
a、电压互感器电压互感器用来把高电压变成低电压，它的原线圈并联在高电压电路中，副线圈接入交流电压表。
根据电压表测得的电压U2和铭牌上注明的变压比（U1U2），可以算出高压电路中的电压。
【2018新课标 高考必考知识点 教学计划 教学安排 教案设计】高二物理：解密理想变压器的动态分析
2. 理想变压器动态分析的思路和程序：四个理想电表示数（ ）A. V 1不变、V 2不变、A 1变大、A 2变大B. V 1不变、V 2不变、A 1变小、A 2变小C. V 1变大、V 2变大、A 1变小、A 2变小D. V 1变小、V 2变小、A 1变大、A 2变大解析：当滑动变阻器滑动触头P 逐渐向上移动时，变阻器有效电阻R 变小，相当于负载增加，输出功率增加，则输入功率增加，而输入电压U 不变，则I 1变大，R 1两端电压变大，则U 1＝U －I 1R 1变小；由变压器公式U 1U 2＝n 1n 2＝I 2I 1，得U 2变小，I 2变大，故D 正确。
答案：D例题2 （江苏南京市模拟）如图甲所示，理想变压器原、副线圈的匝数比为10∶1，b 是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R ＝10 Ω，其余电阻均不计，从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压，则下列说法中正确的是（ ）A. 当单刀双掷开关与a 连接时，电压表的示数为22 VB. 当单刀双掷开关与a 连接且t ＝0.01 s 时，电流表示数为零C. 当单刀双掷开关由a 拨向b 时，原线圈的输入功率变大D. 当单刀双掷开关由a 拨向b 时，副线圈输出电压的频率变为25 Hz解析：原线圈的输入电压的有效值为U 1＝3112V ＝220 V ，当单刀双掷开关与a 连接时，U 2＝110U 1＝22 V ，A 正确；当t ＝0.01 s 时，电流表示数不为零，电流表测量的是有效值，B错误；当单刀双掷开关由a 拨向b 时，U 2′＝15U 1＝44 V ，输出功率增大，原线圈的输入功率也增大，此时输出电压的频率不变，C 正确、D 错误。
答案：AC处理这类问题的关键是要分清变量和不变量，弄清理想变压器中各量间的联系和制约关系。
在理想变压器中，U 2由U 1和匝数比决定；I 2由U 2和负载电阻决定；I 1由I 2和匝数比决定。
最新整理高三物理2018高考物理重点难点总结电磁感应.docx
最新整理高三物理2018高考物理重点难点总结：电磁感应2018高考物理重点难点总结：电磁感应从应试而言，应是带电粒子在电磁场中的运动(力，运动轨迹，几何特别是圆)，电磁感应综合(电磁感应，安培力，非匀变速运动，微元累加，含n递推，功与热)最难，位处压轴之列。
当然，牛顿力学是基本功。
电磁感应现象因磁通量变化而产生感应电动势的现象我们诚挚为电磁感应现象。
具体来说，闭合电路的一部分导体，做切割磁感线的运动时，就会产生电流，我们把这种现象叫电磁感应，导体中所产生的电流称为感应电流。
法拉第电磁感应定律概念基于电磁感应现象，大家开始探究感应电动势大小到底怎么计算?法拉第对此进行了总结并得到了结论。
感应电动势的大小由法拉第电磁感应定律确定，电路中感应电动势的大小，跟穿过这一电路的磁通变化率成正比。
公式：E=-n(dΦ)/(dt)。
对动生的情况，还可用E=BLV来求。
电动势的方向可以通过楞次定律来判定。
高中物理wuli.in楞次定律指出：感应电流的磁场要阻碍原磁通的变化。
对于动生电动势，同学们也可用右手定则判断感应电流的方向，也就找出了感应电动势的方向。
需要注意的是，楞次定律的应用更广，其核心在”阻碍”二字上。
(1)E=n*ΔΦ/Δt(普适公式){法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ，Δt磁通量的变化率}(2)E=BLVsinA(切割磁感线运动)E=BLV中的v和L 不可以和磁感线平行，但可以不和磁感线垂直，其中sinA为v或L与磁感线的夹角。
{L:有效长度(m)}(3)Em=nBSω(交流发电机最大的感应电动势){Em:感应电动势峰值}(4)E=B(L2)ω/2(导体一端固定以ω旋转切割)其中ω：角速度(rad/s)，V:速度(m/s)电磁感应现象是电磁学中最重大的发现之一，它显示了电、磁现象之间的相互联系和转化，对其本质的深入研究所揭示的电、磁场之间的联系，对麦克斯韦电磁场理论的建立具有重大意义。
变压器_人教版高中物理选择性必修第二册ppt推荐
3．理想变压器的理想化条件 (1)忽略原、副线圈的内阻； (2)忽略原、副线圈磁通量的差别； (3)忽略变压器自身的能量损耗，即忽略变压器原、副线圈 电路的功率因素的差别．
(1)变压器只对变化的电流起作用，对恒定电流不起作用； (2)变压器的两个线圈之间通过磁场联系在一起，两个线圈 间是绝缘的； (3)变压器不能改变交变电流的频率； (4)若直流电的电压是随时间变化的，也可以用变压器改变 电压； (5)原、副线圈的感抗均趋于无穷大，从而空载电流趋于0.
系 n1I1＝n2I2 U1I1＝U2I2 适用于一个原线
＋n3I3＋… ＋U3I3＋… 圈、多个副线圈
2.变压器工作时的制约关系
(1)电压制约：当变压器原、副线圈的匝数比
n1 n2
一定时，输
出电压U2由输入电压U1决定，即U2＝n2nU1 1.
(2)电流制约：当变压器原、副线圈的匝数比
n1 n2
A．这是一个升压变压器 B．原线圈的匝数比副线圈的匝数多 C．当原线圈输入交流电压220 V时，副线圈输出直流电压 12 V D．当原线圈输入交流电压220 V、副线圈接负载时，副线 圈中电流比原线圈中电流小
解析：根据铭牌上所提供的信息可知：变压器的输入电压 为220 V，输出电压为12 V，该变压器为降压变压器，故选项A 错误，B正确；变压器的工作原理是电磁感应，故变压器的原、 副线圈上的电压都为交流电压，选项C错误；由理想变压器的输 出功率等于输入功率，且原线圈的电压大于副线圈的电压，故 副线圈接负载时，副线圈中电流比原线圈中电流大，选项D错 误．
④进行实验，记录数据． ⑤分析数据，得出结论： 原副线圈的电压之比，等于两个线圈的匝数之比 ．
U1＝n1 (2)理想变压器电压跟匝数的关系： U2 n2 (表达式)．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第16点 巧妙入手分析变压器动态变化问题
变压器由于与实际生活联系紧密，在历年的高考中均有一定的体现．变压器问题往往与闭合电路的动态变化结合，要解决此类问题的关键是抓住不变量，从不变量入手分析变化量．要弄清“谁决定谁”的制约关系，从“制约量”入手分析“被制约量”．
1．匝数比不变的情况(如图1所示)
图1
(1)U 1不变，根据U 1U 2＝n 1n 2
，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2不变．
(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化．
(3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化．
2．负载电阻不变的情况(如图2所示)
图2
(1)U 1不变，n 1n 2
发生变化，故U 2发生变化．
(2)R 不变，U 2变化，故I 2发生变化． (3)根据P 2＝U 2
2R
，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化． 3．分析动态问题的思路程序可表示为
对点例题 如图3所示，理想变压器的a 、b 端加上一交流电压(电压有效值保持不变)，副
线圈c 、d 端所接灯泡L 恰好正常发光．此时滑动变阻器的滑片P 位于图示位置．现将滑片下移，则以下说法中正确的是( )
图3
A ．灯泡仍能正常发光，原线圈输入电流变小
B ．灯泡不能正常发光，原线圈输入功率变大
C ．灯泡不能正常发光，原线圈输入电压变大
D ．灯泡仍能正常发光，原线圈输入功率不变
答案 A
如图4所示电路中，变压器为理想变压器，a 、b 接在电压有效值不变的交流电源两端，R 0为定值电阻，R 为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A 1的示数增大了0.2A ，电流表A 2的示数增大了0.8A ，则下列说法正确的是( )
图4
A ．电压表V 1示数增大
B ．电压表V 2、V 3示数均增大
C ．该变压器起升压作用
D ．变阻器滑片是沿c →d 的方向滑动
答案 D
解析 由于a 、b 接在电压有效值不变的交流电源两端，故电压表V 1示数不变，选项A 错误；由理想变压器原理公式U 1U 2＝n 1n 2
且U 1、n 1、n 2不变，则U 2不变，即V 2的示数不变，V 3的示数U 3＝U 2－I 2R 0应减小，故选项B 错误；由公式I 1I 2＝n 2n 1得：n 1n 2＝ΔI 2ΔI 1＝0.8A 0.2A
＝4，则n 1＞n 2，该变压器起降压作用，故C 错误；又I 2＝
U 2R 0＋R ，I 2增大，R 应减小，故滑片应沿c →d 方向滑动，
故D 正确．。
