分享：UV平板喷绘机使用手册
喷绘机操作规范及注意事项
喷绘机操作规范及注意事项喷绘机操作规范及注意事项喷绘机规范操作流程:喷绘机启动——打开喷绘机总电源开关——再依次打开5V、24V 和35V分开关——按下工控机电源按钮——启动工控PC机——喷绘工作软件系统启动——双击电脑桌面上ultra control center (操作系统软件)——该控制软件启动——安装打印耗材——给出命令,喷绘机工作——工作完成,清洗喷头,关闭电源。
喷绘机的操作注意事项:一、系统软件开机不能同时打开双击两次。
由于该系统软件对硬件的独占,不要再软件运行时再启动该软件,即连续二次启动。
否则电脑系统会发生故障。
二、该工控软件内的系统时间,不可随意改变。
三、由于软件平台位置移动需要一个过程,故不要快速点击切换Pavse和Continue两个按钮,应等待相应过程完成以后,再进行下一步操作。
四、设备在进布过程中,不要连续用鼠标点Fornard按钮,以免程序失控;同样倒布过程中也不要连续点击Backuard按钮。
五、开机时必须先开电源开关,再开伺服器电源开关;根据开关顺序依次打开,关机时反向操作。
六、在设备运行过程中发现喷头堵塞,按下PAUS键,暂停喷绘作业,清洗喷头,清洗完毕后继续打印,随时观察画面效果。
七、当系统软件显示各种打印参数时,请认真检查设定是否准确,打印前务必确认各种设定正确。
八、喷绘机专业操作人员必须养成良好的工作习惯,每天工作完成后对喷绘机喷头进行保养维护,严格保持机器周围运行环境的良好。
九、喷绘机在不工作后,清洁喷头面板,洒上清洗液,用保鲜膜覆盖,保持真空,关机后,一定要拔掉电源插头,避免静电对喷头的损坏。
十、经常检查供墨柜内油墨桶,确认油墨是否足够,定期更换油墨过滤器。
十一、经常检查导轨和导轨滚珠的清洁润滑状况,并用润滑油给导轨注油。
十二、每日工作完成后清洗保养喷头,定期清洗墨盒及墨位传感器。
十三、检查各种电路接头、螺丝等,观察是否松动,并注意调节同步带的松紧。
十四、定期清除电脑、电源及电路板上的灰尘,工作车间内地面经常打扫保持清洁。
UV平板喷绘机概述
UV平板喷绘机概述UV平板喷绘机是UV固化油墨与数码喷印技术的完美结合，它的出现得到了客户的广泛认可。
UV平板喷绘机能在多种材料表面进行彩色喷绘，是数码喷印技术的发展趋势。
利用该技术，可以实现想喷什么就喷什么，速度快，精度高；不但具有普通喷绘机的优点，而且实现了一机多用，还是网版印刷行业的更好补充。
一、市场需求以前需要在网版印刷厂印刷的材料，使用UV平板喷绘机就可即时打印，立等可取。
具有生产效率高，节约更多时间并降低制作成本等优势。
UV平板喷绘机给我们带来的另外一个好处就是能开辟出新的商机。
由于打印材料的多样性，使它有了更广的应用领域，能够满足各行业、各种材料彩色喷绘客户的多种需求随着市场上打印机行业的不断更新和发展，使得一些知名企业也越来越受关注，十二五期间政府将加大对打印机行业的国产化力度。
1．针对家店面板、装饰装修、艺术天花、木板、瓷砖、标识标牌、手机壳等行业的应用，降低成本，节约时间。
2．uv平板喷绘机新的商机，使它有了更广的应用领域，能够满足各行业、各种材料彩色喷绘客户的多种需求。
二、产品加工介绍UV平板喷绘机是代替丝网印刷又称万能平板打印机，实现了非接触、即时打印，随打随走、无需制版、全彩图像一次完成，能在多种材料表面进行彩色喷绘，如（玻璃、软膜、天花板、钢板、家电面板）等材料上都可以喷绘出图像。
给用户带来个性化、小批量、多品种、多色彩的产品，具有快速、高效、灵活的输出特点，速度快适合规模生产，精度高可与写真媲美，长时间工作稳定性超强。
墨水使用UV固化墨水，即喷即干，UV固化后没有残留气味，对健康没有任何损害。
是数码喷印技术的核心，占据了普通uv机的特点，高精度，快速度，是传统印刷的代替品。
三、应用行业家居装饰、店面装璜、油画壁面、装饰画等行业艺术玻璃、装饰陶瓷、木制工艺品、家具、金属扳、天花板、人造大理石、窗帘布艺、挂毯壁画等等。
给装饰品、特制品带来简单化、个性化操作，以前这类市场的特点是手工加工的成分高，生产效率低，短版业务多，数码喷绘技术无需制版单幅起印，加工成品高，生产速度快，可喷出照片级画面，色彩丰富艳丽的特点来代替以往手工制作。
UV平板喷绘机安全操作规程
UV平板喷绘机
安全操作规程
一、开通设备前首先进行安全检查（包括台面、墨、电路等）。
设备
作业期间操作人员不得离开工作岗位。
二、开总电源，开气泵，开电脑。
调节负压值：彩色3.5左右，白
色4.0左右。
三、上电前平台上不得放置板材并抬高小车。
四、调整确认喷头平板高于台面高度后，旋转开机（小车上电开关和
急停开关）给伺服电机驱动器、主板、喷头控制板供电直至小车自检动作正常。
五、待喷头温度达到40度后，小车右回零，正压吐墨，擦喷头下的
积墨；小车左回零，进行喷头测试至正常为止。
六、电脑上导图、设置。
七、检查固化灯及快门。
八、固定好工件，开真空吸附，进行喷画作业。
在喷画作业时禁止操
作“控制软件所在电脑的其他程序”。
九、喷画结束后，关固化灯，关真空吸附，清理喷头。
十、等固化灯散热风扇停止转动后, 断开配电柜固化灯电源总开关。
十一、按下急停开关，关闭上电开关，关闭小车电源。
十二、切勿忘记关截止阀，关闭气源调压阀，关气泵。
十三、关电脑，关总电源。
松原市捷美广告有限公司。
飞图天工平板喷印机操作手册讲述
飞图天工uv平板喷印机操作手册日期：2008.05.10 版次01 作者：王冬冬一、基本说明：机型：天工—UV—FLAT—2418工作电压：220V 50Hz额定功率：3600W设备尺寸：(长*宽*高)3.23*3.39*1.3（m）机器编号：FX208326FPTB制造日期：2008年04月12日二、操作步骤：一: 开机顺序A1确认机器控制电源开关已开启A2确定固化灯电源控制开关已打开A3确认真空泵电源开关已打开A4确认机器控制开关已打开A5确认机器急停开关已松开A6确认喷头墨管开关已开启（旋钮往上）A7打开UV灯开关A8调整负压旋钮A9确认负压值在-3.1—4.0kpaA10调整真空吸附开关阀（3个）A11清洗碰头压缩按钮（CMYKW）A12滚轴、挡板控制开关二:紧急处理在设备发生突发状况的时候，直接按下紧急开关。
待状况解除后。
再按正常开机步骤开启机器三:关机顺序A1:关闭UV灯开关，待UV灯冷却后再关其他开关（5分钟左右）。
UV灯熄灭A2:关闭急停开关和运行开关A3:关闭喷头出墨管旋钮（旋钮往左）A4:关闭总电源开关D:打印设定PhotoPRINT SKY软件添加文件设置：介质尺寸：径向（X轴）260CM 轴向（Y轴）5080CM作业大小：径向（X轴）15CM 轴向（Y轴）15CM 原图100%比例位置：径向（X轴）0CM 轴向（Y轴）0CM 图像数量1 间距0.254介质尺寸260CM设置打印模式预设：UV_5C_KT_CMYK_12pass_540*1440介质：UV_5C_KT打印模式：konica_360执行颜色校正：UV_5C_KT_CMYK_12pass_540*1440.icc 线性化表格：UV_5C_KT_CMYK_12pass_540*1440.trc选择UV灯和打印模式：涂层模式:1、None 不用打白底，只打图案2、subsrate 先打白色底层，然后打图案3、sopt 图案模式打样，以点的形式打印4、Undr 空白地方不打白底，有图案的地方打白底5、Fill 空白地方打白底，图案不打白底单灯固化和双灯固化五种涂层模式SKYJet Manager 9.2.27软件调制软件设置喷头起始位设置喷绘模式设置（精确度）喷头温度设置（40-50°）喷头位置参数设置起始位设置机器喷头设置清洗系统故障电脑故障。
UV平板喷绘机使用手册
UV平板喷绘机使用手册UV平板喷绘机是UV固化油墨与数码喷印技术的完美结合，它的出现得到了客户的广泛认可。
UV平板喷绘机的工作效率和喷绘质量非常高，能在多种材料表面进行彩色喷绘，不但能喷绘软质材料，而且还可向多元化方向发展，如在玻璃、木材、地板砖、天花板、陶瓷等材料上都可以喷绘出美丽的图案，是数码喷印技术的发展趋势。
利用该技术，可以实现想喷什么就喷什么，速度快，精度高；不但具有普通喷绘机的优点，而且实现了一机多用，还是网版印刷行业的更好补充。
说到UV平板喷绘机在户外广告喷绘制作上的应用，小编就讲讲关于UV平板喷绘机在户外广告喷绘制作的要点。
通常我们操作UV平板喷绘机在户外广告画面输出时，介质一般都是广告布（俗称灯箱布），使用油性墨水，为保证画面的持久性，一般画面色彩比显示器上的颜色要深一点的。
它实际输出的图像分辨率一般只需要30~45dpi左右（按照印刷要求对比）。
另外喷绘图像最好储存为.tif格式，但是便于传输，可储存为.jpe格式（质量需10以上）。
CorelDraw、Freehand、Illustrator格式的文件必须将文字全部转为曲线。
喷绘图像中严禁有单一黑色值，必须填加C、M、Y色，组成混合黑。
假如是大黑，可以做成C=50、M=50、Y=50、K=100。
特别是在Photoshop中用它带的效果时，注意把黑色部分改为四色黑，否则画面上会出现黑色部分有横道，影响整体效果。
中国网印特印网大家都知道UV平板喷绘机都较为昂贵，为了延长UV平板喷绘机的使用寿命，通常我们在使用UV平板喷绘机时应注意以下几点：1、UV平板喷绘机喷头的保养要注意防静电，防干墨现象。
2、最好在不使用UV平板喷绘机后用溶剂清洗液与海绵湿润喷头表面，以防喷头过干造成断线。
3、温度太高会造成一些国产UV平板喷绘机出现飞墨拉毛现象，建议控制好室内温度，还有室内清洁对喷头与机器是最好的保养。
UV平板喷绘机是UV固化油墨与数码喷印技术的完美结合，它的出现得到了客户的广泛认可。

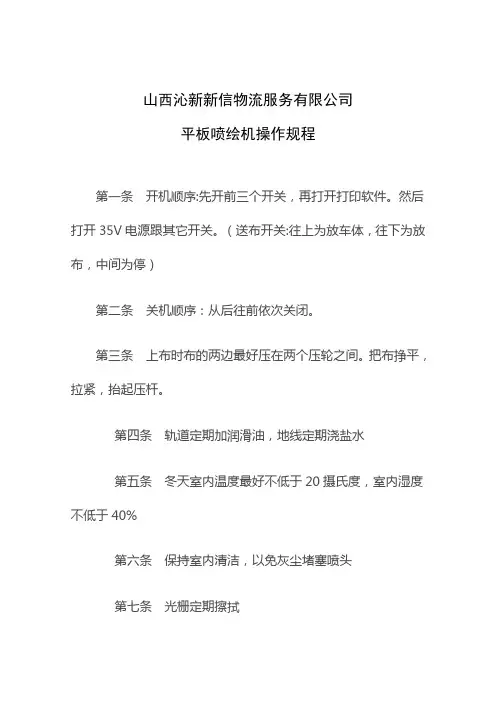

平板喷绘机操作规程
山西沁新新信物流服务有限公司平板喷绘机操作规程第一条开机顺序:先开前三个开关，再打开打印软件。
然后打开35V电源跟其它开关。
（送布开关:往上为放车体，往下为放布，中间为停）第二条关机顺序：从后往前依次关闭。
第三条上布时布的两边最好压在两个压轮之间。
把布挣平，拉紧，抬起压杆。
第四条轨道定期加润滑油，地线定期浇盐水第五条冬天室内温度最好不低于20摄氏度，室内湿度不低于40%第六条保持室内清洁，以免灰尘堵塞喷头第七条光栅定期擦拭第八条严禁更改系统时间第九条不能连续打开两次打印软件第十条须打开软件后在打开35v电源开关第十一条冲洗喷头以后一定要保证喷头电路部分的干燥，如果有电路部分有液体或不干燥容易烧掉喷头跟喷头控制板第十二条每次工作完以后都要对喷头进行保养维护（使用保鲜膜与面巾纸包喷头）第十三条Photoshop的模式必须设为CMYK存储为TIFF格式第十四条在机器工作的时候，其它机器严禁访问本机，否则容易出现乱码现象第十五条机器电路所有部分不能带电插拔第十六条机器两边的急停开关不能随意乱动第十七条使用吸尘器清洗喷头时要竖着清洗，不要来回摩擦清洗第十八条打雷时最好关闭机器断电喷绘机喷头的保养技巧喷绘机在使用过程中的喷头堵塞问题，主要是以“预防为主”。
要保持喷头最佳工作状态的最好方法，是每天对喷头做一些适当而有效的日常维护，那将大大减少喷嘴堵塞的可能性。
一：设备安装完毕后，以及设备启用初期对喷头进行的保养维护1 为使喷头进入最佳工作状态，在设备正式开始工作前，请务必用一至二天时间尽最大可能多打印一些画面，最好是CMYK四色全用到，而且在画面的二边都加上C，M，Y，K四色的测试条以确保所有喷头始终处于喷墨状态。
2 喷绘时最好把机器清洗端内的海绵连同其托架一起取出。
二：每天工作完成后如何对喷头进行保养维护1 关闭设备电源2 先用专用清洗液将保湿海绵或保鲜膜清洗干净，然后清洗液倒在其上面。
3 将喷绘机机头移回机器的清洗端并使喷头喷嘴与保湿海绵或保鲜膜紧密结合。
平板uv机操作方法
平板uv机操作方法
平板UV机是一种用于固化涂层的设备，下面是一般平板UV机的操作方法：
1. 打开机器电源，等待设备初始化完成。
2. 将需要固化的平板放置在机器的工作台上，确保平板表面干净无杂质。
3. 调整UV灯管的高度和位置，使其与平板表面保持适当的距离。
4. 打开UV灯管的开关，启动固化过程。
5. 根据涂层的要求，设定固化时间和温度。
一般情况下，固化时间较短，一两分钟即可。
6. 等待固化时间结束，关闭UV灯管的开关。
7. 将固化完成的平板从工作台上取出，注意避免损坏涂层。
8. 关闭机器电源，清理工作台和灯管等部件。
注意事项：
- 操作时要佩戴好防护手套和眼镜，以免暴露在紫外线下导致伤害。
- 在操作过程中，不要随意触摸灯管和机器内部的零部件，避免发生意外事故。
- 每次使用后，要及时清理机器和工作台，以保持设备的良好状态和工作效果。
- 操作前要熟悉设备的使用说明书和安全操作规程，遵循专业人员的指导。
三拓UV喷印系统操作手册
三拓UV喷印系统操作手册目录1 整机组成 .............................................................. 错误！未定义书签。
2 开机步骤 (2)3 关机步骤 (2)4设备维护 (3)4.1 整机易损件维护及耗材使用 (3)4.2 喷头安装方法 (3)4.3生产过程中喷嘴维护 (4)4.4节假日或长时间机器闲置保养方法 (4)5 软件操作 (5)5.1 安装软件 (5)5.2 安装喷码机驱动 (5)5.3 编辑与管理模板 (7)5.4 执行喷印 (21)5.5 喷印信息 (24)5.6 喷印设置 (24)5.7 系统设置 (26)5.8 系统帮助 (28)6 故障处理 (28)6.1报警提示 (28)6.2 常见异常处理 (29)7警告事项 (32)1.整机组成三拓可变数据UV喷印系统主要由控制主机、喷车、UV固化装置（客户选配）三大部分组成。
控制主机主要实现整机所有电气控制、通信和数据处理；喷车接收喷印命令后实现喷印；喷车喷出的UV墨水自然状态下是固化不了的，必须经过专用的UV固化装置来把墨水固化，以达到耐刮、耐摩擦、耐腐蚀的效果。
一台主机可根据需要扩展成带1至4个喷车单元。
2.开机步骤2.1把喷头抬高，取下喷头盖，把接墨槽放在喷头下面。
2.2打开喷码机总电源，双击启动GUY喷印软件，数秒钟后软件会显示“喷印机连接正常”。
2.3用手柄打开墨盒阀门。
2.4轻压一下压墨按钮，排出半滴墨左右。
2.5用浸湿清洗液的专用棉棒沿一个方向把喷嘴擦拭干净（擦拭喷嘴时切不可用太大力气，以免损坏喷嘴；擦拭时只能沿单方向擦拭，不可往复来回擦拭）。
2.6移开接墨槽，把喷头降到距离喷印面约2mm的高度，打印一下喷嘴测试图案。
若正常，即可开始喷印。
2.7其他非必要操作：2.7.1负压设置方法：按一下负压显示器中间的“S”键，则“P_1”与“负压设置值”交替闪烁，按“Δ或▽”改变设置值，然后再按一下“S”键退出。
喷绘机开关的正确操作方法
喷绘机开关的正确操作方法
喷绘机平时正确开关也是一种有效的维护设备的方法，以下介绍一下喷绘机开关的正确操作方法：
一、开机的正确步调：
1、将小车从保湿底座上取下(去掉喷头卵翼板)
2、先打开电脑，再掀开设备电源；
3、策动机械(按下启动按钮)尔后按序掀开平台风机开关、送料电机开关、冷风开关、加热开关；
4、掀开系统，打印体系中进行必要的参数设置；
5、清洗喷头，打印喷头测试条；
6、开端打印。
二、关机的正确步调：
1、保存打印控制体系中的打印设置
2、关闭加热开关、平台吸风开关、风干开关、送料电机开关；
3、按下急停按钮(3s以上)
4、最后关闭设备电源开关，再关闭电脑。
三、开机时应注意的事变：
1、开机时应保证喷头已从保温底座上取下(卵翼托盘已取下)而且机械的使命平台详情不得有螺丝、工具或碎屑等异物；
2、必须保证机器上所有开关按钮均处于闭合状态；
3、保证主墨盒内的墨水充沛，吸尘器内的废墨也已清除。
4、保证室内温度与湿度均在规定范围内；
5、开机时要先开电脑再开设备电源；本文由中国标识网收集整理,更多信息请访问标识商学院。
经验分享：UV平板打印机“喷打”技巧
经验分享：UV平板打印机“喷打”技巧UV平板打印机以高速高精高效，耗材更环保，适应范围广等优点迅速在印刷行业里发展起来，目前这种发展速度已经影响了传统印刷行业的发展。
下面东莞基汇提供一些UV平板打印机使用“喷打”技巧，虽然没有多少秘密可言，但是如果能正确地执行它相信一定会提高“喷打”工作能力。
第一招：不要频繁启动UV平板打印机。
UV平板打印机与其他的打印机不一样，最好不要让它频繁启动，因为每启动一次，打印机都要清洗打印头和初始化打印机，对墨水输送系统充墨，当然要浪费一些墨水，这可是“一滴墨水一分钱”啊！另外如果按住顶部的resume(重新设置)按钮超过2秒钟，打印机也会清洗打印头。
所以如果出现打印机缺纸时，装好纸后按resume按钮时要快，不可超过2秒钟。
第二招：选择合适的打印模式。
UV平板打印机提供了几种打印模式，不同的打印模式消耗墨水的程度是不同的。
如果只是打印普通的文件，笔者建议大家选用“经济打印模式”功能，使用该模式可以节约一半的墨水，并可大幅度提高打印速度。
当然如果您要追求打印质量，只能选择其他打印模式了。
第三招：学会选用墨水。
一般不要轻易使用非原装墨盒，因为绝大部分墨盒内均有海绵，非原装墨盒其海绵的溶出物较多、出墨口使用的不锈钢滤网达不到要求，极易造成喷嘴堵塞。
第四招：首次使用墨盒时应设置UV平板打印机为节省状态。
墨盒可以打印的张数不定，主要看你第一次使用时设置的打印类型，如果墨盒第一次装入时设置的是照片模式，实际上只打了几张照片，那么程序往往会多计算一些墨水用量；如果开始就是设置为节省状态，程序就可能少计算墨水用量而在墨水实际已经耗干的情况下显示墨水尚有余量。
第五招：尽可能集中需要打印的内容。
现在的UV平板打印机都支持页面排版的方式来打印文件，使用该方式来打印，可以将几张纸的内容集中到一页上打印出来。
在打印样张时把这个功能和经济模式结合起来就能够节省大量墨水。
需要说明的是，该功能并不仅仅是为了省墨才设置的，比如你想打印一本书的封面时，也会发现该功能是非常有用的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分享：UV平板喷绘机使用手册
UV平板喷绘机是UV固化油墨与数码喷印技术的完美结合，它的出现得到了客户的广泛认可。
UV平板喷绘机的工作效率和喷绘质量非常高，能在多种材料表面进行彩色喷绘，不但能喷绘软质材料，而且还可向多元化方向发展，如在玻璃、木材、地板砖、天花板、陶瓷等材料上都可以喷绘出美丽的图案，是数码喷印技术的发展趋势。
利用该技术，可以实现想喷什么就喷什么，速度快，精度高；不但具有普通喷绘机的优点，而且实现了一机多用，还是网版印刷行业的更好补充。
说到UV平板喷绘机在户外广告喷绘制作上的应用，东莞基汇就讲讲关于UV平板喷绘机在户外广告喷绘制作要点。
通常我们操作UV平板喷绘机在户外广告画面输出时，介质一般都是广告布（俗称灯箱布），使用油性墨水，为保证画面的持久性，一般画面色彩比显示器上的颜色要深一点的。
它实际输出的图像分辨率一般只需要30~45dpi左右（按照印刷要求对比）。
另外喷绘图像最好储存为.tif格式，但是便于传输，可储存为.jpe格式（质量需10以上）。
CorelDraw、Freehand、Illustrator格式的文件必须将文字全部转为曲线。
喷绘图像中严禁有单一黑色值，必须填加C、M、Y色，组成混合黑。
假如是大黑，可以做成C=50、M=50、Y=50、K=100。
特别是在Photoshop中用它带的效果时，注意把黑色部分改为四色黑，否则画面上会出现黑色部分有横道，影响整体效果。
大家都知道UV平板喷绘机都较为昂贵，为了延长UV平板喷绘机的使用寿命，通常我们在使用UV平板喷绘机时应注意以下几点：
1、UV平板喷绘机喷头的保养要注意防静电，防干墨现象。
2、最好在不使用UV平板喷绘机后用溶剂清洗液与海绵湿润喷头表面，以防喷头过干造成断线。
3、温度太高会造成一些国产UV平板喷绘机出现飞墨拉毛现象，建议控制好室内温度，还有室内清洁对喷头与机器是最好的保养。
