钢丝绳的大接法教材
钢丝绳的大接法教材 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
钢丝绳的大接法教材
梁士俊
2014年9月5日
一、说明：
钢丝绳的无极绳接法，针对我们煤气化的煤矿使用而言，主要是场面拉火车皮及井下矿车运输循环使用钢丝绳。
用途很广，是矿山不可缺少或代替的一种技术及操作方法。
希望同学们珍惜这次实训学习的机会，人人动脑、个个动手，尽快掌握这门技巧，为我们煤气化的发展发挥自己的青春，贡献自己的力量。
二、无极绳的接法
1、以直径为13mm的钢丝绳为例，拆放长度为钢丝绳直径的500倍，分成6股，注意在拆放过程中丝在股中不能乱。
2、拆放的6股钢丝绳两断头交叉搭接，分别为短、短、长、长原则排列顺序。
3、拉紧股绳跑绳，跑长放短。
左右各为一跑，共3跑。
第一跑交叉到头是钢丝绳直径的60倍，大约780mm。
第二跑接头与第一跑相距是直径140倍，大约
1820mm。
第三跑接头与第二跑接头相距120倍，大约1560mm。
每一跑留有的余头为钢丝绳直径的60倍，大约
780mm。
4、捅三股钢丝绳正传(往前传)取断麻心共拆放麻心长度780mm×2并取出。
5、跑绳及压绳，捅三股钢丝绳反转，把6股钢丝绳放到钢丝绳中间，代替麻心。
6、最后一步，敲捣钢丝绳、整形圆滑即可。
钢丝绳插接法
钢丝绳插接法
钢丝绳是由高强碳素钢丝制成。
整个钢丝绳的粗细一致，扰性好，强度高，能承受很大的拉力。
钢丝绳的结构有多种：单股，多股。
用于吊装起重的钢丝绳是由多根钢丝捻制成股，再合数股圈绕绳芯捻制而成的多股钢丝绳。
如6×19 ；6×31的钢丝绳（6×19是指6股，每股19丝的多股钢丝绳）
钢丝绳的插接法：
1．把钢丝绳（6股）分成两大股，一股是3小股，另一股是4小股（含一芯股），分开一定长度；
2．把两大股合编成环；
3．把一股分为1.2.3.三股，每股用细铁丝或胶带缠好，以防散股；
4．把第3股（靠环后面的）用扁头錾子穿进环与直绳各一股，第2股在第3股穿的前一股穿进，第1股在第2股穿的前一股穿进，这样一边即完成。
（每次必须穿越两股）
5．将绳翻转后，再把另一股分为4.5.6.三股（把芯股去掉）按1.2.3.股穿插的方法将4.5.6.股穿进，穿好后，
再依次1.2.3.股，4.5.6.股反复穿插即可。
（绳径13㎜以下的穿插两次，13-22㎜的穿插三次，22㎜以上的穿插四次）
6.每次穿插后应将绳头收紧，并用木槌敲打顺股。
7.编插好后，将多余的钢丝去处。
2007-10-7。

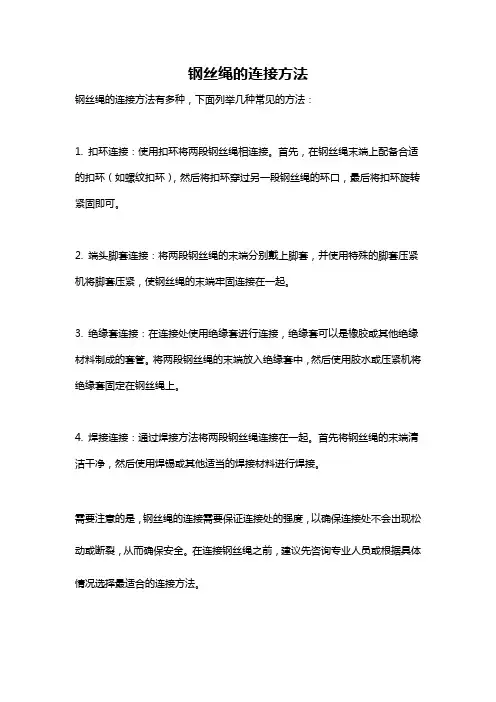

钢丝绳的连接方法
钢丝绳的连接方法
钢丝绳的连接方法有多种，下面列举几种常见的方法：
1. 扣环连接：使用扣环将两段钢丝绳相连接。
首先，在钢丝绳末端上配备合适的扣环（如螺纹扣环），然后将扣环穿过另一段钢丝绳的环口，最后将扣环旋转紧固即可。
2. 端头脚套连接：将两段钢丝绳的末端分别戴上脚套，并使用特殊的脚套压紧机将脚套压紧，使钢丝绳的末端牢固连接在一起。
3. 绝缘套连接：在连接处使用绝缘套进行连接，绝缘套可以是橡胶或其他绝缘材料制成的套管。
将两段钢丝绳的末端放入绝缘套中，然后使用胶水或压紧机将绝缘套固定在钢丝绳上。
4. 焊接连接：通过焊接方法将两段钢丝绳连接在一起。
首先将钢丝绳的末端清洁干净，然后使用焊锡或其他适当的焊接材料进行焊接。
需要注意的是，钢丝绳的连接需要保证连接处的强度，以确保连接处不会出现松动或断裂，从而确保安全。
在连接钢丝绳之前，建议先咨询专业人员或根据具体情况选择最适合的连接方法。
钢丝绳打结方法
钢丝绳打结方法钢丝绳是一种常见的工业用材料，它的使用范围非常广泛，可以用于吊装、拉拽、固定等多种场合。
而对于钢丝绳的打结方法，也是工作中经常需要用到的技巧之一。
正确的打结方法不仅可以确保钢丝绳的安全使用，还能提高工作效率。
下面将介绍几种常见的钢丝绳打结方法。
一、简单结。
简单结是最基本的打结方法之一，适用于一般的固定和捆绑。
具体操作步骤如下：1. 将两根钢丝绳交叉，形成一个环；2. 将一根钢丝绳穿过环口，然后再穿过自己形成一个环；3. 调整大小，拉紧即可。
二、双折结。
双折结是一种更加牢固的打结方法，适用于需要更大的固定力的场合。
具体操作步骤如下：1. 将两根钢丝绳交叉，形成一个大环；2. 将一根钢丝绳穿过大环，然后再穿过自己形成一个小环；3. 将另一根钢丝绳穿过小环，然后再穿过自己形成一个小环；4. 调整大小，拉紧即可。
三、八字结。
八字结是一种用于连接两根钢丝绳的方法，适用于需要连接的场合。
具体操作步骤如下：1. 将一根钢丝绳打一个环，然后再穿过自己形成一个小环；2. 将另一根钢丝绳穿过小环，然后再穿过自己形成一个小环；3. 调整大小，拉紧即可。
四、滑动结。
滑动结是一种可以调节大小的打结方法，适用于需要灵活调整长度的场合。
具体操作步骤如下：1. 将一根钢丝绳打一个环，然后再穿过自己形成一个小环；2. 将另一根钢丝绳穿过小环，然后再穿过自己形成一个小环；3. 调整大小，拉紧即可。
以上就是几种常见的钢丝绳打结方法，不同的场合可以选择不同的打结方法来满足需求。
在使用钢丝绳进行工作时，务必要掌握正确的打结方法，以确保安全和高效的工作进行。
希望以上内容能对大家有所帮助。
如何插编钢丝绳图解
3解开钢丝绳的各股。未预变形的钢丝绳的股端应牢固地绑扎。
4钢丝绳和套环的布置应如图A1所示。
插编初期
插编初期的方法见图A2所示的图解说明和表A1中的详细解释。
第四和第五组穿插
A5．1在第三组穿插后，可从每根绳股切除部分钢丝来减小尾端。应把剩余的钢丝股的中心反向捻入减少了钢丝的股绳
5如果钢丝绳具有独立的金属丝股芯，此芯应在第一组穿插时向里折，再向上完全插进五次完整穿插的插编头中心。
6所有的穿插应牢牢拉紧到与被插钢丝绳的中心线相一致为止。为了使插编的部位平滑和圆整，应使用适当的工具进行整形，使它们进入合适的位置。
准备
1应在虎钳上夹紧套环，并让钢丝绳穿过套环，以便使得钢丝绳的主体部分在右边和自由端在左边。
的结构里。
A5．2应使用减少的尾端按A2．2或A2．3规定的方法进行第四、第五组穿插。了使插编的部位平滑和圆整，应使用适
当的工具进行整形，使它们进入合适的位置。
如何插编钢丝绳图解
手工编扣
用交互捻纤维绳芯或金属绳芯的六股钢丝绳手工插编制作装有套环的吊索索扣的方法，也适用于没有套环的索扣。
方法
1经五次穿插制成插接头，五次穿插可由三次整根股穿插和二次减少的股穿插组成。所有插接头都应与钢丝绳的捻向相反；除第一组穿插外，其他组穿插所有股绳的尾端都应与钢丝绳的捻向相反。
2穿插应采取一股上、一股下的方式进行。
3如果钢丝绳有纤维主芯，绳芯应随第一组穿插的第一个尾端完全穿过去，然后将外露的绳芯剪掉。如果绳股有纤维芯，则股芯应留在原来的股绳内。
4如果钢丝绳有独立的金属丝绳芯，应将该芯分成三部分，即：
—两个股；
—两个股；
钢丝绳对接方法
钢丝绳对接方法钢丝绳是一种常见的起重设备，它广泛应用于吊装、牵引、挖掘和运输等领域。
在实际应用中，钢丝绳的对接方法对设备的安全和使用寿命有着重要的影响。
因此，正确的钢丝绳对接方法是非常重要的。
接下来，我们将介绍几种常见的钢丝绳对接方法。
1. 端部对接法。
端部对接法是一种简单常用的对接方法，适用于直径较小的钢丝绳。
具体操作步骤如下：a. 将两根钢丝绳的端部平行放置，确保两端平齐。
b. 使用专用的钢丝绳夹具将两根钢丝绳的端部夹紧，确保夹紧牢固。
c. 进行拉力测试，确保对接牢固可靠。
2. 紧固对接法。
紧固对接法适用于直径较大的钢丝绳对接，操作步骤如下：a. 将两根钢丝绳的端部重叠放置，重叠长度应符合相关标准要求。
b. 使用专用的钢丝绳紧固夹具将两根钢丝绳的端部夹紧，确保夹紧牢固。
c. 进行拉力测试，确保对接牢固可靠。
3. 熔接对接法。
熔接对接法适用于对接长度较长的钢丝绳，操作步骤如下：a. 将两根钢丝绳的端部进行热处理，使其变软。
b. 将两根钢丝绳的端部放置在熔接机上，进行热熔接。
c. 进行拉力测试，确保对接牢固可靠。
4. 环形对接法。
环形对接法适用于对接长度较长的钢丝绳，操作步骤如下：a. 将两根钢丝绳的端部分别打成环形。
b. 使用专用的环形连接件将两根钢丝绳的环形端部连接起来。
c. 进行拉力测试，确保对接牢固可靠。
总结。
钢丝绳对接方法的选择应根据具体情况来确定，同时在对接过程中要严格按照相关标准和操作规程进行操作，确保对接牢固可靠。
正确的钢丝绳对接方法不仅可以提高设备的使用寿命，还可以保障使用安全。
希望以上介绍的几种常见的钢丝绳对接方法能够对大家有所帮助。
钢丝绳插接
钢丝绳插接一、起头插接按绳环所需的长度，左手握住钢丝绳，右手握住锥子，如图3-27所示。
第一步，将锥子的头部插入钢丝绳的1缝中，隔三股子绳从4′(4)缝中穿出，如图3-28及图3-29a所示。
锥子插入绳缝后，把锥子转过90°使绳缝撑开。
然后把第①股破头从绳缝中插入，如图3-29b及图3-28b所示。
第二步，将锥子插入钢丝绳的1缝中，隔两股从5′(5)缝中穿出，把第②股破头从撑开的绳缝中插入，如图3-29c及图3-28b所示。
第三步，将锥子插入钢丝绳的1缝中，隔一股从6′(6)缝中穿出，把第③股破头从撑开的绳缝中插入，如图3-29d及图3-28b所示。
第四步，将锥子插入钢丝绳的2缝中，隔一股从1缝中穿出，把第④股破头从撑开的绳缝中插入，如图3-29e及图3-28b所示。
第五步，把钢丝绳翻过180°，然后进行第五次穿插。
将锥子插入钢丝绳的3缝中，隔一股从2缝中穿出，把第⑤股破头从撑开的绳缝中插入，如图3-29f及图3-28b所示。
第六步，将锥子插入钢丝绳的第4缝中，隔一股从3缝中穿出，把第⑥股破头从撑开的绳缝中插入，如图3-29f及图3-28b所示。
经过以上六次穿插，就完成了第一个过程。
（北京凌鹰）二、中间插接中间插接有两种方式。
第一种方式是将被穿插的每一股破头每隔一股插进一股，另一种方式是将被穿插的每一股破头每隔两股插进一股。
这两种插接方式都必须进行18次穿插，才能完成中间插接的过程。
第一种插接方式如图3-30a所示。
第一步，从5缝中插入，隔一股从4缝中穿出第①股破头。
第二步，从6缝中插入，隔一股从5缝中穿出第②股破头。
第三步，从1缝中插入，隔一股从6缝中穿出第③股破头。
第四步，从2缝中插入，隔一股从1缝中穿出第④股破头。
第五步，从3缝中插入，隔一股从2缝中穿出第⑥股破头。
第六步，从4缝中插入，隔一股从3缝中穿出第⑥股破头。
这样，依以上程序连续穿插十八次，就完成了中间插接的过程。
钢丝绳的插接方法
钢丝绳的插接方法钢丝绳是一种由多股钢丝捻合而成的绳索，广泛应用于吊装、牵引、索道、桥梁等领域。
为了保证钢丝绳的连接强度和安全性，插接方法至关重要。
本文将介绍几种常见的钢丝绳插接方法。
一、机械插接法机械插接法是目前应用较广泛的一种钢丝绳插接方法。
它通过机械装置将钢丝绳的两端连接在一起，形成一个牢固的连接点。
常见的机械插接方法有夹套式插接、钮扣式插接和压接式插接。
夹套式插接是将钢丝绳的两端分别套入一个夹套中，然后用螺栓将夹套紧固在一起。
这种插接方法适用于直径较小的钢丝绳，连接强度较高。
钮扣式插接是将钢丝绳的两端穿过一个钮扣，然后用螺栓将钮扣紧固在一起。
这种插接方法适用于直径较大的钢丝绳，连接强度较高。
压接式插接是将钢丝绳的两端分别穿过一个压接套管，然后用专用的压接机将套管压紧在钢丝绳上。
这种插接方法无需螺栓，连接强度较高，且外观整洁。
二、焊接插接法焊接插接法是一种将钢丝绳的两端通过焊接方式连接在一起的插接方法。
这种插接方法适用于直径较大的钢丝绳，连接强度较高。
但需要注意的是，焊接过程中要控制好焊接温度和时间，避免对钢丝绳产生不良影响。
三、螺纹插接法螺纹插接法是一种将钢丝绳的两端分别加工成螺纹，然后通过螺纹连接起来的插接方法。
这种插接方法适用于直径较大的钢丝绳，连接强度较高。
但需要注意的是，螺纹加工和插接过程中要保证螺纹的精度和配合度，以确保连接的牢固性。
四、搭接插接法搭接插接法是一种将钢丝绳的两端分别搭接在一起，然后通过螺栓将其紧固的插接方法。
这种插接方法适用于直径较小的钢丝绳，连接强度较高。
但需要注意的是，螺栓的选择和紧固力度要符合要求，以确保连接的牢固性。
五、环形插接法环形插接法是一种将钢丝绳的一端弯曲成环形，然后通过螺栓将另一端穿过环形连接起来的插接方法。
这种插接方法适用于需要频繁拆卸和装配的场合，连接强度较高。
需要注意的是，无论采用何种插接方法，都需要严格按照相关标准和规范进行操作。
在插接过程中，应检查钢丝绳的质量和损伤情况，确保插接点的牢固性和安全性。
钢丝绳对接方法
钢丝绳对接方法钢丝绳在工程施工中扮演着重要的角色，而钢丝绳的对接方法更是至关重要的环节。
正确的对接方法不仅可以保证钢丝绳的安全可靠，还可以提高工程施工效率。
下面我们将介绍几种常见的钢丝绳对接方法及其操作步骤。
一、机械对接法。
机械对接法是一种常见且广泛应用的钢丝绳对接方法。
其操作步骤如下：1. 准备工作，将待对接的两根钢丝绳端部进行清理，确保表面无油污和杂质。
2. 安装对接头，将机械对接头安装在两根钢丝绳的端部，确保对接头与钢丝绳的直径相匹配。
3. 压接对接头，使用专用的压接机或压接工具对对接头进行压接，确保压接头的牢固可靠。
4. 检查质量，对压接完成的钢丝绳进行质量检查，确保对接头无裂纹和变形。
二、焊接对接法。
焊接对接法是一种常用的钢丝绳对接方法，其操作步骤如下：1. 准备工作，将待对接的两根钢丝绳端部进行清理，确保表面无油污和杂质。
2. 焊接准备，使用焊接设备对钢丝绳进行预热处理，提高焊接质量。
3. 焊接操作，将两根钢丝绳的端部进行对接，进行电弧焊接或气焊接，确保焊接头牢固可靠。
4. 检查质量，对焊接完成的钢丝绳进行质量检查，确保焊接头无气孔和裂纹。
三、绳索结绳对接法。
绳索结绳对接法是一种简便易行的钢丝绳对接方法，其操作步骤如下：1. 准备工作，将待对接的两根钢丝绳端部进行清理，确保表面无油污和杂质。
2. 结绳操作，使用绳结技巧将两根钢丝绳的端部进行结绳对接，确保结绳牢固可靠。
3. 检查质量，对结绳完成的钢丝绳进行质量检查，确保结绳牢固可靠。
以上就是钢丝绳对接的几种常见方法，每种方法都有其特点和适用范围。
在实际施工中，我们应根据具体情况选择合适的对接方法，并严格按照操作步骤进行操作，确保钢丝绳对接的质量和安全。
希望以上内容能对大家有所帮助。
6.2 索道钢丝绳长接
4．用途 适用于弯曲和拉力共存的场合，如承载索、起重索、
牵引索、回空索、循环索等 。
9
10
6
3．操作方法步骤 第五步：在相接的甲乙两端按股的绕向顺序选定第1股，各股 放置位置按“以短压长”互相对插，并使两端切断的麻蕊头 互相对靠在一起。 第六步：解开细铁线，从扎头处开始，让甲绳1股前进，迫使 乙绳A股后退；甲绳1股捻进乙绳取代A股，直至甲端1股距股 端仅有钢丝绳直径的85倍长度时为止。再将A股只留钢丝绳直 径的85倍长度，其余的均切除，其它各股也按上述方法进行 捻接，但每对股绳捻接位置要留有间距，间距长度为钢丝绳 直径的170倍；
第六章 实 训
钢丝绳长接
1
将两个绳头的绳股各剪去一半，然后将两个绳 头对在一起插接，它的接头长度较长，
1．特点
接头处，直径保持不变。
2
2．长接要求和工具
要求： 钢丝绳同类型、同直径、同捻距；挠性好、软丝、纤 维芯；强度适宜，能承受较大拉力；也以6股钢丝绳为 主。 林业或临时用钢丝绳接头长度为钢丝绳直径的800～1 000倍，客运不低于1 200倍，货运不低于1 000倍
7
3．操作方法步骤 第七步：插索头处理：用插索刀把钢索从交股处别开，对中 穿过(包括对方的接头)，然后割断麻蕊，并取出麻蕊绳头， 用一把螺丝刀顺钢索的缠绕方向向前绞，一面抽出麻蕊，一 面将绳股别进索中以代替麻蕊位置，把抽出的麻蕊在接头终 止处割断，使麻蕊紧连接头，最后用木槌把不平齐的部分槌 平。
8
3
2．长接要求和工具
钢丝绳长接工具材料：钢丝绳剪断钳、插索刀、 老虎钳、尖嘴钳、螺丝刀、细铁线、木槌等。
43．操作方法步骤5 Nhomakorabea3．操作方法步骤 第一步：将2根长度15米的钢丝绳，分别编号为甲和乙两根钢 丝绳 第二步：量取甲、乙两根钢丝绳的破头长度为6米，用细铁线 扎紧 第三步：将甲、乙两根钢丝绳破头段的6股绳股散开，每股顶 端用细铁线或黑胶布缠好，以防钢丝松散；切除麻芯。 第四步：将甲、乙破头段散开的绳股，按每间隔一股砍短， 保留一定长度，约30 cm
钢丝绳的插接方法
钢丝绳的插接方法
钢丝绳是一种广泛应用于吊装、运输、牵引等领域的重要工业材料，其安全性和可靠性直接关系到工程施工和生产操作的质量和效率。
而钢丝绳的插接方法则是保证钢丝绳连接牢固、安全可靠的关键步骤之一。
本文将介绍钢丝绳的插接方法，包括常见的几种插接方式以及操作步骤，旨在帮助读者掌握正确的插接技巧，确保钢丝绳的安全使用。
首先，我们来介绍一种常见的钢丝绳插接方法——机械插接。
机械插接是利用专用的机械连接件将两根钢丝绳连接在一起的方法，常用的连接件有卡环、卡头、卡套等。
在进行机械插接之前，需要先对钢丝绳进行切割和磨平，然后将连接件套入钢丝绳的两端，通过专用工具将连接件固定在钢丝绳上，最后进行拉力测试，确保连接牢固。
除了机械插接外，还有一种常见的钢丝绳插接方法是焊接插接。
焊接插接是通过焊接工艺将两根钢丝绳连接在一起的方法，需要使用电焊设备和焊接材料。
在进行焊接插接之前，需要先对钢丝绳进行清洁和磨光处理，然后进行焊接操作，最后进行焊接接头的质量检测，确保焊接牢固。
另外，还有一种常见的钢丝绳插接方法是绳索结合。
绳索结合是利用绳索将两根钢丝绳连接在一起的方法，常用的结合方式有简单结、双鱼结、八字结等。
在进行绳索结合之前，需要先对钢丝绳进行清洁和打结处理，然后进行结合操作，最后进行拉力测试，确保连接牢固。
总的来说，钢丝绳的插接方法有很多种，每种方法都有其适用的场景和操作要点。
在进行钢丝绳插接时，需要根据实际情况选择合适的插接方法，并严格按照操作规程进行操作，确保插接质量和安全可靠。
希望本文的介绍能够帮助读者掌握正确的钢丝绳插接技巧，保障工程施工和生产操作的安全和效率。
