华为5200G计费系统、华为ME60计费系统
电信网络常见设备简介
接入层 设备
数 据 城 汇聚层 设备 域 网
核心层 设备
主要以DSLAM设备为主，DSLAM是Digital Subscriber Line Access Multiplexer的简称，中文 称用户数字线路接入复用器。DSLAM是各种DSL 系统的局端设备，属于最后一公里接入设备（the last mile），其功能是接纳所有的DSL线路，汇聚 流量，相当于一个二层交换机。此类设备主要安装 于端局。
无线专业网络拓扑图
无线专业常见设备
无线 专业 常见 设备
设备类 型划分
具体功能及 应用场景
接入层 设备
主要是BTS,即基站base station。其主要功能就是 负责与移动台的业务通信，完成移动台与无线网络 的接入。该设备从功能上可以分成两部分：基带处 理单元BBU和射频处理单元RRU。基带处理单元主 要负责上下行信号的调制/解调、扩/j解频、多径信 号的选择合并。射频单元主要负责信号的射频调制 和反向射频调制。
无
控制层
线网 设备
控制层设备就是BSC，基站控制器Base Station conctrol。BSC的主要功能是对其下辖区域内的所 有BTS进行控制，并负责下辖区域内基站的通信、 切换。一般每一个本地网只有有一个BSC,都放在 各本地网的中心局点。乌鲁木齐由于基站数量很多 所有下挂了3个BSC。
常见设 备型号
粗波分复用，顾名思义，是密集波分复用的近亲， 它们的区别主要有二点：一、CWDM载波通道间距 较宽，同一根光纤上只能复用5到6个左右波长的光 波，“稀疏”与“密集”称谓的差别就由此而来； 二、CWDM调制激光采用非冷却激光，而DWDM 采用的是冷却激光。冷却激光采用温度调谐，非冷 却激光采用电子调谐。CWDM用很低的成本提供了 很高的接入带宽，适用于点对点、以太网、 SONET环等各种流行的网络结构，特别适合短距 离、高带宽、接入点密集的通信应用场合。
华为BRAS硬件结构培训V1[1].0
![华为BRAS硬件结构培训V1[1].0](https://img.taocdn.com/s3/m/140ca4621ed9ad51f01df23a.png)
SMU板 (主备份)
交换系统 主控系统 时钟系统
风扇系统
业务板 业务板 业务板 业务板
无源背板：交换容量 256Gbps 无阻塞交换网： 8×8/4×4交叉矩阵，接口和通道容量
8Gbps，交换容量 64Gbps 全分布业务板：高性能CPU＋NP业务处理＋ASIC硬件转发
ME60-16 2.56T 10G
16LPU, 2MPU, 4SFU
36U 500K 32K PPPoE/IPoE
ME60
ME60-X3 1.08Tbps
40G, 可扩展到100G 3LPU, 2MPU 4U 1M
32K PPPoE/IPoE
256K 1180W
96K 222W
HUAWEI TECHNOLOGIES CO., LTD.
电源
走线区 进风区
电源
Page 7
硬件结构——MA5200G-4外观
SMU
SMU
风
扇
SFU
框
SFU
SFU
SFU
电源
电源
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 8ຫໍສະໝຸດ 硬件结构——MA5200G-2外观
SMU
SFU
SFU
电源
电源
风扇 框
HUAWEI TECHNOLOGIES CO., LTD.
442mm*669mm*1600mm
ME60-16
4Tbps 2.56Tbps 1.28Tbps
442mm*650mm*620mm
ME60-X8
15Tbps 1.44Tbps 640Gbps
数据承载系统及业务介绍
SNYAN-CE3SNYAN-CE4
SNYUL-CE3SNYUL-CE4
XYAGS6 XYAGM7 XYAGM8 XYAGS5 XYAGM5
XYAGS1XYAGS2
XYAGM1 XYAGM2 XYAGM3 XYAGM4
BJIGM4
WNAGM3
WNAGM4
WNAGM7
WNAGM8
HZHGM2
HZHGM3
ANKGM2
ANKGM3
YANGM4
YANGS4
YANGM5
YULGM4
YULGS3
YULGM5
软交换 爱立信
VOIP华为
软交换 爱立信
VOIP 华为
软交换 爱立信
软交换 爱立信
软交换 爱立信
软交换 爱立信
软交换 爱立信
图例： 1
POS10G，
POS2.5G，
POS155M，
GE；
FE
-21-
ARP RARP
Network Interface
Ethernet (Bus) Token Ring Token Bus FDDI
……
标识：MAC地址 设备：HUB、二层交 换机
-5-
基础知识——TCP建立连接“三次握手”
A
请求建立连接段 对“同意连接” 的确认
B
同意连接
确认段
对确认段的确认段 传输数据过程 中，数据段的 起始序号是多 少？
数据承载网络介绍
网络管理中心IT支撑室 2010.10
目录
一、网络及业务层次划分
二、CMNET承载网络介绍 三、GPRS核心网介绍
四、IP承载网介绍
-2-
网络层次划分
华为云产品全系列介绍
华为云产品清单更新日期：2023年2月28日计算1.1裸金属服务器BMS裸金属服务器（Bare Metal Server）为您和您的企业提供专属的云上物理服务器，具备传统物理服务器高性能的同时，兼具云上高安全可靠、灵活快速发放等特点，助力企业在数据库、大数据、容器、高性能计算、AI等场景关键业务云上创新1.2GPU加速云服务器GACSGPU加速云服务器（GPU Accelerated Cloud Server, GACS）能够提供优秀的浮点计算能力，从容应对高实时、高并发的海量计算场景。
P系列适合于深度学习，科学计算，CAE等；G系列适合于3D动画渲染，CAD等1.3FPGA加速云服务器FACSFPGA加速云服务器（FPGA Accelerated Cloud Server, FACS）提供FPGA开发和使用的工具及环境，让用户方便地开发FPGA加速器和部署基于FPGA加速的业务，为您提供易用、经济、敏捷和安全的FPGA云服务1.4云耀云服务器HECS云耀云服务器（Hyper Elastic Cloud Server）是一种可以快速搭建且易于管理的新一代云服务器，提供从1核1G到8核32G的套餐并匹以相对的磁盘空间和公有云带宽，助力中小企业便捷高效的在云端构建电商网站、Web应用、小程序、APP和各类开发测试、学习环境，相比普通云服务器更加简单易用（3步即可完成购买），提供极简上云体验。
1.5弹性云服务器ECS弹性云服务器（Elastic Cloud Server, ECS）是一种云上可随时自助获取、可弹性伸缩的计算服务，可帮助您打造安全、可靠、灵活、高效的应用环境。
1.6弹性伸缩AS弹性伸缩（Auto Scaling, AS）可根据用户的业务需求和预设策略，自动调整计算资源的管理服务。
灵活的使用弹性伸缩可计算资源供应量随业务负载而变化，经济、便捷的保证业务平稳、健康运行。
1.7镜像服务IMS镜像是用于创建服务器或磁盘的模板。
IP城域网网络设备命名及链路描述规范
IP城域网网络设备命名及链路描述规范1.1 设备命名规范1.1.1适用范围本部分规定的IP城域网设备命名规范，适用于IP城域网内以下设备：出口核心路由器汇聚路由器路由反射器BRAS设备SR设备汇聚交换机园区交换机楼道交换机DSLAM1.1.2设备命名规范格式字母大小各市需要采用统一标准，全部大写。
两端、中间不带任何空格。
城市标识，取城市名称拼音的首字母大写如：南京NJ、盐城YC。
节点标识，取节点名称拼音的首字母大写，如两节点的首字母有重叠则取拼音不相同的字用全拼，分两种情况：当前一个字不同，则前个字用全拼，如汉中门（HanZM）和后宰门（HouZM）；当后一个字不同时则后一个用全拼。
各厂家规定的设备名称最多字符数：1、CISCO ：CRS、GSR最多63个字符；2、华为：NE5000E、ME60、5200G、NE80E最多30个字符；3、阿尔卡特：SR7750最多32个字符；4、REDBACK：SE800最多63个字符；5、JUNIPER：ERX最多63个字符。
郊区县节点标识与地市首字母合并表示：江宁：NJJN设备属性标识，规定如下出口/核心路由器：CR，如核心路由器兼做出口路由器则用CR汇聚路由器：BRBRAS设备：BAS业务路由器：SR路由反射器：RR4-7层交换机：HS汇聚交换机：BS（BackboneSwitch）接入交换机：AS楼道交换机：LSDslam：DS无线设备：AC黑洞设备：HDDNS设备：DNS设备序号，取阿拉伯数字，从1开始。
同节点的相同属性的设备间以设备序号区别。
网络类型：MAN (城域网)，MAN2（第2平面设备）IDC（IDC），IDC2NGN (NGN)，NGN2ITV(IPTV)，ITV2DCN设备型号：设备型号编码。
例子：示例1：城域网出口路由器，南京，游俯西街，第一台出口路由器，命名为NJ-YFXJ-CR.MAN.CRS-1示例2：城域网汇聚路由器，南京，汉中门，第一台汇聚路由器，命名为NJ-HanZM-BR.MAN.C12816-1示例3：城域网业务路由器，南京江宁，汤山，第一台业务路由器，命名为NJJN-TS-SR.MAN.C12816-1示例4：城域网汇聚交换机，南京，新街口，第一台汇聚交换机，命名为NJ-XJK-BS.MAN.S8505-1示例5：城域网接入交换机，南京，后宰门，第一台接入交换机，命名为NJ-HouZM-AS.MAN.T64G-1示例6：IPTV路由器，南京，汉中门，第一台汇聚路由器，命名为NJ-HanZM-BR.ITV.C7609-11.2 端口描述规范1.2.1环回接口描述说明：For：固定字符串。

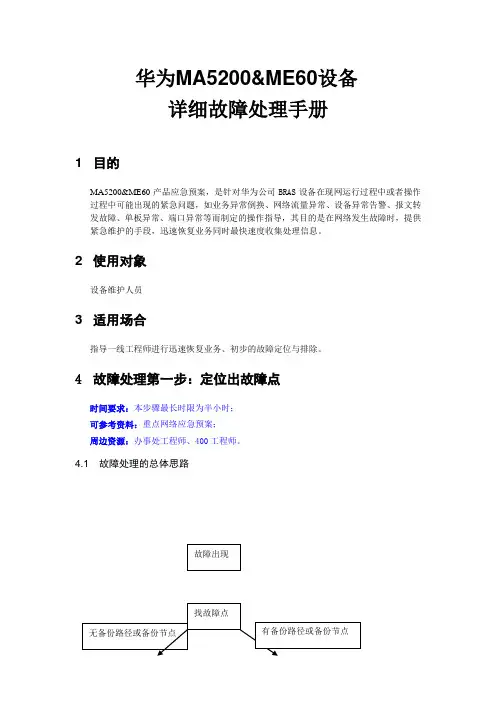

数通MA5200&ME60产品详细故障处理手册
华为MA5200&ME60设备详细故障处理手册1 目的MA5200&ME60产品应急预案，是针对华为公司BRAS设备在现网运行过程中或者操作过程中可能出现的紧急问题，如业务异常倒换、网络流量异常、设备异常告警、报文转发故障、单板异常、端口异常等而制定的操作指导，其目的是在网络发生故障时，提供紧急维护的手段，迅速恢复业务同时最快速度收集处理信息。
2 使用对象设备维护人员3 适用场合指导一线工程师进行迅速恢复业务、初步的故障定位与排除。
4故障处理第一步：定位出故障点时间要求：本步骤最长时限为半小时；可参考资料：重点网络应急预案；周边资源：办事处工程师、400工程师。
4.1 故障处理的总体思路4.2 定位故障的几个关键点：1、确定故障的影响范围，初步判断网络故障位置；2、确定通过ping 、trace 命令逐步查找除故障点，初步确定大致故障点，ping 、trace 命令使用时请灵活携带源地址、MTU 等参数；3、通过查看设备状态、单板状态、路由状态、日志等信息，判断属于网络问题还是设备的软、硬件问题，将故障点定位到单台设备、单个单板、单个端口、甚至更小；5 故障处理第二步：故障信息采集（如存在备份路径，请先考虑通过备份路径恢复业务。
）为了后续问题的定位与彻底解决，工程师需尽可能全面的采集相关故障信息：1. 故障定位的过程中需保留所有操作记录；2. 就各故障，给出相应需要采集的信息，可参考各产品应急指导书。
时间要求：本步骤最长时限为15分钟；可参考资料：各产品应急指导书，故障信息采集工具；周边资源：办事处工程师、研发工程师。
5.1MA5200&ME60产品故障的信息采集列表：5.1.1MA5200&ME60系列产品和其他产品对接问题信息采集列表1．查看端口状态disp interface 至少执行三次以上（双方设备都执行）2．通过ARP命令查看是否能学到对端端口的MAC地址3．了解组网，有无传输、光电等中间设备4．检查两端设备端口模式5．查看路由情况disp ip routing-table6．查看有无配置相关ACL7．两端设备的告警信息8．POS/ATM等接口，了解时钟，JO,J1等参数的配置5.1.2框式MA5200产品信息采集：按照信息脚本进行信息采集即可5.1.3MA5200F产品信息采集除按照信息采集脚本采集相关信息以外：1．单个端口业务不通[MA5200E-diagnose]looptest port [端口号] internal 1000 10//做端口内环测试[MA5200E-diagnose]looptest port [端口号] external 1000 10//做端口外环测试2．整机自动重启[MA5200E-diagnose]disp diagnose-trap[MA5200E -diagnose]disp exception 0 50<MA5200F>more dyingwish5.1.4MA5200G产品信息采集1．按照信息采集脚本进行信息采集2．按照各类问题信息生成工具生成脚本，进行信息采集3．收集硬盘上的当月的log信息5.1.5ME60产品信息采集1．按照信息采集脚本进行信息采集2．收集CF卡的log信息6故障处理第三步：恢复业务在重大事故处理过程中，工程师最重要的任务就是在要求的时间范围内恢复业务。
CMNET城域网基础培训
• •
MAC地址与IP地址
MAC地址
MAC（Medium/MediaAccess Control, 介质访问控制）地址 是烧录在NetworkInterfaceCard(网卡,NIC)里的.MAC地址,也 叫硬件地址,是由48比特/bit长(6字节/byte,1byte=8bits),16进 制的数字组成.0-23位叫做组织唯一标志符(organizationally unique，是识别LAN（局域网）节点的标识。
2*10G端口互联，目前共40G出城域网带宽，流量负载分担，链路冗余保护；
核心路由器下行与汇聚层设备通过GE链路互联
2.
NAT防火墙（华为E1000E）
私网地址：在TCP/IP协议中，专门保留了三个IP地址区域作为私有地址供企
业局域网内部试用，如：192.168.0.0/16，此部分ＩＰ需要翻译为公网IP后 才能访问互联网，由于IPV4公网地址资源的匮乏，许多用户使用私网地址 方式上网；
相当于无线局域网与传送网之间的网关，将来自不同AP的数据进行业务汇聚， 反之将来自业务网的数据分发到不同AP 此外还负责用户的接入认证功能，执行AAA代理功能 。 设备举例：华为MA5200G、ME60，中兴
AP
无线AP，即Access Point，也就是无线接入点。简单来说就是无线网络中的无
烽火OL-100光纤收发器：
9
目 录
1
计算机网络基础 CMNET城域网网络结构
2
3
CMNET城域网承载业务
4
CMNET城域网网管系统 常见故障处理
10
5
CMNET城域网拓扑结构
11
CMNET城域网组网架构
12
Quidway MA5200产品简介
Quidway MA5200产品简介Quidway® MA5200 系列宽带智能接入服务器针对以太网技术固有的用户管理能力弱、业务控制能力差、网络安全无法保障等弱点，华为公司推出了MA5200系列宽带智能接入服务器，完成对用户的管理控制、计费、安全控制、业务提供等功能，满足运营网、金融办公网、教育网、政务网的用户管理和高安全性要求。
MA5200系列宽带智能接入服务器基于华为公司先进的第五代路由器体系架构，采用高性能网络处理器和大规模ASIC（Application Specific Integrated Circuit）芯片，兼有强大的转发性能和灵活的业务处理能力。
MA5200系列产品包括MA5200、MA5200F，其中，MA5200为框式设备，支持最大并发6000用户；MA5200F系列为盒式设备，包括MA5200F和MA5200F-2000。
MA5200F支持最大并发在线1000用户，MA5200F-2000支持最大并发在线2000用户。
下文中我们不区分两款产品，统一称为MA5200F。
MA5200系列产品为不同的网络应用层次提供了多种选择的空间。
MA5200系列产品广泛适用于以太网、xDSL、HFC、WLAN等接入类型的网络，提供用户管理、计费控制、地址管理、业务控制、安全管理等功能，具备电信级的可靠性，可以广泛的应用于智能化小区、运营商宽带住宅用户接入网、宽带商业用户接入网、酒店接入网、企业网、教育网以及政务网等，满足不同网络对用户管理和高安全性的要求。
MA5200系列产品以其丰富的产品系列，强大的用户管理和业务支撑功能，得到了国内外运营商的普遍认可，覆盖近30个省市。
网上总容量已经超过3000台，占有EAS市场90%的市场份额，MA5200系列在江苏、上海、浙江、北京、天津、湖南、安徽、新疆、香港、泰国等国家、省份和城市的城域接入网中获得大规模应用。
产品特点◆灵活的接入认证方式支持用户通过以太网、xDSL、HFC、WLAN等各种方式进行接入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为MA-5200MF与蓝海卓越计费系统对接说明现在随着宽带运营商的不断发展，不少宽带运营商规模增大，为了提升设备性能和增强管理能力，采用了华为的BRAS设备做为拨号服务器，如BRAS-MA-5200系列，MA-5300系列，ME60系列BRASUTKK，并且配合市面上最好用易用的蓝海卓越计费系统，进行用户管理和公司管理，本文进行说明，如何使用华为的BRAS产品与蓝海卓越的计费系统进行对接管理：此文档实现了NatShell计费系统与华为BRAS配合进行的认证、计费、限速、停机、营帐管理等功能。
（采用对接设备为华为的MA-5200 )一、华为5200的Radius的详细配置可以参照MA5200手册华为5200配置文件参考[PPPOE_SERVER]display current-configuration#version 7145sysname PPPOE_SERVER#system language-mode english#radius-server group natshell#Radius与BRAS之间的共享密码radius-server key natshell#Radius地址和认证端口radius-server authentication 192.168.10.1 1812#Radius地址和计费端口radius-server accounting 192.168.10.1 1813radius-server retransmit 5 timeout 3#带宽以class的方式分配，一定要记得配置radius-server class-as-carradius-server attribute translate#不使用域名支持undo radius-server user-name domain-included#带宽单位，请设置成kbyteradius-server traffic-unit kbyteradius-server group login#Radius服务地址与共享密码radius-server authorization 192.168.10.1 shared-key natshell#undo trap-statistics 7242002undo trap-statistics 7242003undo trap-statistics 70f2000undo trap-statistics 70f2001undo trap-statistics 70f2002undo trap-statistics 70f2003undo trap-statistics 70f2004undo trap-statistics 70f2005undo trap-statistics 70f2008undo trap-statistics 70f2009undo trap-statistics 70f200cundo trap-statistics 70f200dundo trap-statistics 70f200eundo trap-statistics 70f200fundo trap-statistics 70f2017undo trap-statistics 70f2018undo trap-statistics 70f201cundo trap-statistics 70f201dundo trap-statistics 7032000undo trap-statistics 7032001undo trap-statistics 7032002##在Ethernet1接口建立PPPoE Server的虚拟模板（换言之，在Eth1上开启PPPoE服务）interface Ethernet1pppoe-server bind Virtual-Template 1#interface Ethernet2#interface Ethernet3#interface Ethernet4#interface Ethernet5#interface Ethernet6##与Radius通信的地址interface Ethernet6.0ip address 192.168.10.2 255.255.255.0#interface Ethernet7#interface Ethernet8#interface Ethernet9#interface Ethernet10#interface Ethernet11#interface Ethernet12#interface Ethernet13#interface Ethernet14#interface Ethernet15#interface Ethernet16#interface Ethernet17#interface Ethernet18#interface Ethernet19#interface Ethernet20#interface Ethernet21#interface Ethernet22#interface Ethernet23#interface Ethernet24##配置虚拟模板的重拨次数和间隔时间（详情参考手册）interface Virtual-Template1ppp keepalive interval 10 retransmit 5#interface GigabitEthernet25#interface GigabitEthernet26#interface NULL0#interface LoopBack0#interface Nm-Ethernet0#l2tp-group 1##PPPoE Server的地址池，DNS地址等相关信息ip pool natshell localgateway 172.16.0.1 255.255.0.0section 0 172.16.0.2 172.16.3.100dns-server 61.134.1.4dns-server 202.98.96.68 secondarylease 999 23 59#ip pool test localgateway 192.168.1.1 255.255.255.0section 0 192.168.1.110 192.168.1.115dns-server 61.134.1.4dns-server 202.98.96.68 secondarylease 3 12 0#dot1x-template 1##aaa配置aaaauthentication-scheme radiusaccounting-scheme radiusaccounting realtime 3domain natshellauthentication-scheme radiusaccounting-scheme radiusradius-server group natshellip-pool natshell#local-aaa-server#user-interface con 0user-interface vty 0 4##portvlan配置，使其支持PPP数据portvlan ethernet 1 vlan 0 1access-type layer2-subscriberdefault-domain authentication force natshellauthentication-method pppoeportvlan ethernet 5 vlan 0 1access-type interfaceportvlan ethernet 6 vlan 0 1access-type interface#return[PPPOE_SERVER]二、在蓝海卓越计费服务器上配置相应的认证，步骤如下：首先，应确保蓝海卓越计费与华为的BRAS之间相互之间能通过IP地址正常通讯，UDP 端口的1812和1813端口不能被封锁。
1、登录计费后台管理员界面（默认IP地址为：192.168.1.250），添加对华为BRAS客户端的支持：具体位置为“系统服务”下的“RADIUS管理”项，在此项中添加NAS，每一台华为BRAS服务器，均需单独添加为一个NAS设备，如下图所示：点击右下角的添加按纽，进行NAS添加页面，如下图所示：此项中必须正确填写的项目如下：●IP地址：所需要管理的华为BRAS的外网或内网的IP地址，也是与其通讯的地址。
●管理端口：管理用户，使PPPOE服务器内的用户，能够到期停机，所使用的通讯端口，在与华为BRAS对接时，请将此端口填写为3799。
●共享密钥：对PPPOE服务器进行认证时，双方通讯所使用的密码，请与华为BRAS上填写一致。
注意：此操作为基础操作，所有对用户进行管理的基础，应确认此项目已经填写完成，才可继续进行用户的操作及管理，否则无法进行认证。
2、RADIUS项目添加完成后，即可登录前台用户管理的界面，进行项目及用户的管理。
3、登录前台WEB管理界面，默认IP是：http://192.168.1.250:7788，默认用户名和密码均为admin。
4、登录后，应先建立项目，可以在“项目管理”项下找到“添加项目”项，点击进入后，添加项目中各选项含义如下：●项目名称：便于识别的名称，如“XX小区”。
●起始IP地址：分配给项目的IP地址池的起始IP地址。
●结束IP地址：分配给项目的IP地址池的结束IP地址。
●选择设备：此处请选择华为BRAS●项目描述：此处仅为备注，可任意填写●MTU值：默认1480，通常不建议更改注意：IP地址池，应尽量不要使用公网IP地址，虽然在系统中，这样也是合法的，但是如果将公网IP分配给用户，将会导致用户无法访问该网段的互联网资源。
5、项目建立完成后，应针对该项目，建立产品，有了产品，才可以将此类产品面向客户进行销售。
此页面中各项目含义如下：产品名称：自定义的，便于识别的产品名称。
产品类型：可选包年，包月和计时，其中包年和包月均以月为单位计算，计时以小时为单位计算。
产品价格：根据产品不同，所定义的产品价格。
计费周期：本产品从开始到结束，共允许使用多少时间。
如包年送1个月的产品，计费周期则为13个月，在录入用户时，选择此产品，系统会自动将计费周期计算为13个月到期。
上传速率：购买本产品用户所能使用的上传带宽，1M则填写1024。
下载速率：购买本产品用户所能使用的下载带宽，1M则填写1024。
所属项目：本产品所属的项目，在添加用户时，选择项目后，只会出现该项目对应的产品。
