如何防止焊接飞溅【管道焊接防飞溅总结】
如何预防焊接缺陷安全措施及焊接镀锌管电流知识

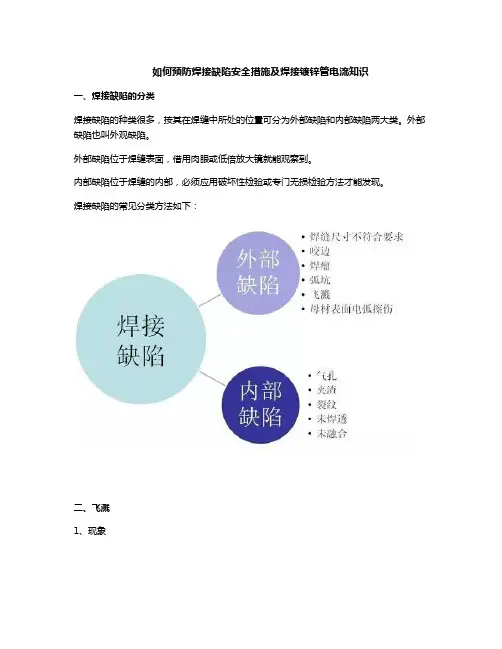

如何预防焊接缺陷安全措施及焊接镀锌管电流知识一、焊接缺陷的分类焊接缺陷的种类很多，按其在焊缝中所处的位置可分为外部缺陷和内部缺陷两大类。
外部缺陷也叫外观缺陷。
外部缺陷位于焊缝表面，借用肉眼或低倍放大镜就能观察到。
内部缺陷位于焊缝的内部，必须应用破坏性检验或专门无损检验方法才能发现。
焊接缺陷的常见分类方法如下：二、飞溅1、现象手工焊接时，在焊缝及其两侧母材上产生一般性飞溅和严重性熔合飞溅。
一般性飞溅是手工焊接常见的焊接质量通病；但产生严重性熔合性飞溅，其危害甚大，它会增加母材局部表面淬硬组织，易产生硬化发生脆裂及加速局部腐蚀性等缺陷。
2、原因分析（1）接地电缆接头不当，产生严重磁偏吹，造成严重飞溅。
（2）碱性焊条使用极性不正确，电弧不稳定而产生飞溅。
（3）焊条保管不当，使其表面涂料变质外，更严重的是受潮，使内部含有大量气体引起的；（4）选择电流过大，受潮的焊条内部含有大量的水份，在髙温熔解下，一部分水份被熔解在熔液中，在焊接电弧高温作用下，便熔解在金属的熔液气体发生剧热膨胀而胀裂，造成小粒熔液金属小滴落到焊缝及其两侧母材上。
当温度不高时，小粒熔液金属冷却成一般性飞溅，当温度较高时，熔合在焊缝及其两侧母材表面的受热区域，称为熔合性飞溅。
3、预防措施（1）为了避免焊接产生飞溅，露天场合焊接施工时，在雨、露、雪等焊接潮湿环境，不采取有效防护措施，不得进行焊接；（2）加强焊条管理制度，使焊条不变质、不受潮。
在库房的焊条应放置在通风良好、架空距地面高度不少于300~500毫米的高处；（3）为了保证焊接环境，防止飞溅物产生，应适当提高温度，消除湿度。
具体作法如下：1）焊前要清理坡口表面及其两侧不少于20mm范围内的水份、油污、铁锈等；2）控制焊接环境的温度和相对湿度，当环境超标时应采取适当的防护措施，方可施焊；3）焊接材料（焊条、焊剂等）应有烘干和发放制度，焊条、焊剂的烘干温度和时间应严格按照相关要求进行。
4）烘干后的焊条应存放在100~150摄氏度的恒温箱中；现场施焊的焊工应具有良好的自动式焊条保温筒，焊条在保温筒内的时间不宜超过4小时，如超过时间应重新烘干。
焊接人员需佩戴的劳动防护用品

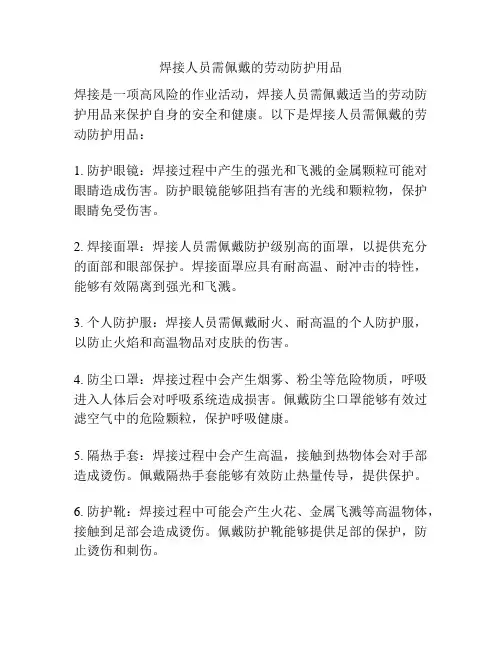

焊接人员需佩戴的劳动防护用品焊接是一项高风险的作业活动，焊接人员需佩戴适当的劳动防护用品来保护自身的安全和健康。
以下是焊接人员需佩戴的劳动防护用品：1. 防护眼镜：焊接过程中产生的强光和飞溅的金属颗粒可能对眼睛造成伤害。
防护眼镜能够阻挡有害的光线和颗粒物，保护眼睛免受伤害。
2. 焊接面罩：焊接人员需佩戴防护级别高的面罩，以提供充分的面部和眼部保护。
焊接面罩应具有耐高温、耐冲击的特性，能够有效隔离到强光和飞溅。
3. 个人防护服：焊接人员需佩戴耐火、耐高温的个人防护服，以防止火焰和高温物品对皮肤的伤害。
4. 防尘口罩：焊接过程中会产生烟雾、粉尘等危险物质，呼吸进入人体后会对呼吸系统造成损害。
佩戴防尘口罩能够有效过滤空气中的危险颗粒，保护呼吸健康。
5. 隔热手套：焊接过程中会产生高温，接触到热物体会对手部造成烫伤。
佩戴隔热手套能够有效防止热量传导，提供保护。
6. 防护靴：焊接过程中可能会产生火花、金属飞溅等高温物体，接触到足部会造成烫伤。
佩戴防护靴能够提供足部的保护，防止烫伤和刺伤。
7. 耳塞或耳罩：焊接过程中会产生噪音，长时间暴露于高噪音环境中会对听力造成损害。
佩戴耳塞或耳罩能够有效隔离噪音，保护听力。
8. 安全帽：在焊接现场有可能有重物或其他材料掉落，佩戴安全帽能够提供头部的防护，预防伤害。
9. 护腿套：焊接过程中产生的飞溅物可能会溅到腿部，造成烫伤。
佩戴护腿套能够有效防止飞溅物的伤害。
在焊接作业中，焊接人员需全面佩戴上述的劳动防护用品，以确保其安全及健康。
此外，除了佩戴个人防护用品外，还需定期接受焊接安全培训，遵守安全操作规程，以减少事故的发生。
最后，领导和管理人员也应承担责任，提供适当的设备和环境，确保焊接人员的工作环境安全。
焊接防飞溅剂配方

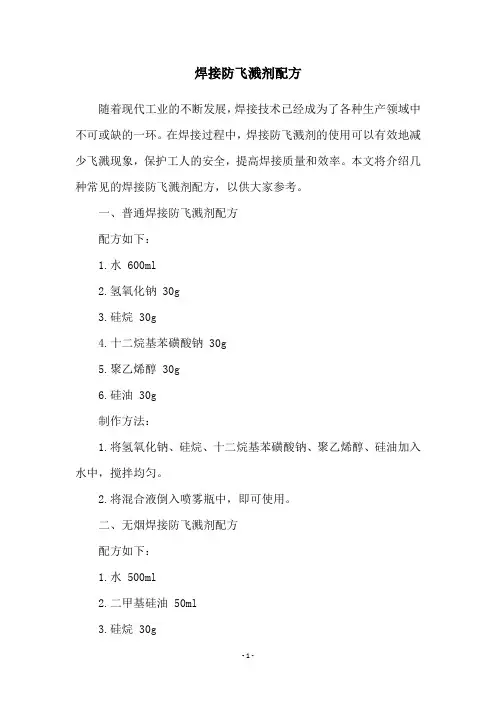

焊接防飞溅剂配方随着现代工业的不断发展，焊接技术已经成为了各种生产领域中不可或缺的一环。
在焊接过程中，焊接防飞溅剂的使用可以有效地减少飞溅现象，保护工人的安全，提高焊接质量和效率。
本文将介绍几种常见的焊接防飞溅剂配方，以供大家参考。
一、普通焊接防飞溅剂配方配方如下：1.水 600ml2.氢氧化钠 30g3.硅烷 30g4.十二烷基苯磺酸钠 30g5.聚乙烯醇 30g6.硅油 30g制作方法：1.将氢氧化钠、硅烷、十二烷基苯磺酸钠、聚乙烯醇、硅油加入水中，搅拌均匀。
2.将混合液倒入喷雾瓶中，即可使用。
二、无烟焊接防飞溅剂配方配方如下：1.水 500ml2.二甲基硅油 50ml3.硅烷 30g4.聚乙烯醇 30g5.十二烷基苯磺酸钠 30g6.无水酒精 50ml制作方法：1.将硅烷、聚乙烯醇、十二烷基苯磺酸钠加入水中，搅拌均匀。
2.将二甲基硅油、无水酒精加入混合液中，再次搅拌均匀。
3.将混合液倒入喷雾瓶中，即可使用。
三、高温焊接防飞溅剂配方配方如下：1.水 500ml2.氢氧化钾 50g3.硅烷 30g4.聚乙烯醇 30g5.十二烷基苯磺酸钠 30g6.硫酸钾 30g制作方法：1.将氢氧化钾、硅烷、聚乙烯醇、十二烷基苯磺酸钠、硫酸钾加入水中，搅拌均匀。
2.将混合液倒入喷雾瓶中，即可使用。
以上三种焊接防飞溅剂配方均可在焊接过程中有效地减少飞溅现象，提高焊接效率和质量。
但是，在使用这些防飞溅剂时，需要注意以下几点：1.防飞溅剂应该在焊接前充分搅拌均匀。
2.使用喷雾瓶时，应该保持喷雾距离适当，不要过近或过远。
3.使用防飞溅剂时，应该注意不要让其溅到焊接面上，以免影响焊接质量。
4.在使用防飞溅剂时，应该佩戴防护手套、口罩等个人防护用品，以保护自己的安全。
总之，选择合适的焊接防飞溅剂配方，可以有效地减少飞溅现象，提高焊接效率和质量。
但是，在使用防飞溅剂时，需要注意安全，避免对焊接质量产生负面影响。
二氧化碳焊接时减少飞溅的办法

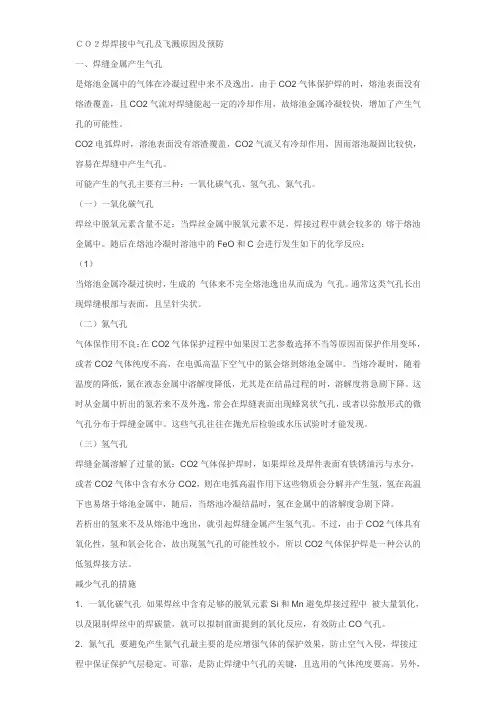

ＣＯ２焊焊接中气孔及飞溅原因及预防一、焊缝金属产生气孔是熔池金属中的气体在冷凝过程中来不及逸出。
由于CO2气体保护焊的时，熔池表面没有熔渣覆盖，且CO2气流对焊缝能起一定的冷却作用，故熔池金属冷凝较快，增加了产生气孔的可能性。
CO2电弧焊时，溶池表面没有溶渣覆盖，CO2气流又有冷却作用，因而溶池凝固比较快，容易在焊缝中产生气孔。
可能产生的气孔主要有三种：一氧化碳气孔、氢气孔、氮气孔。
（一）一氧化碳气孔焊丝中脱氧元素含量不足：当焊丝金属中脱氧元素不足，焊接过程中就会较多的熔于熔池金属中。
随后在熔池冷凝时溶池中的FeO和C会进行发生如下的化学反应：（1）当熔池金属冷凝过快时，生成的气体来不完全熔池逸出从而成为气孔。
通常这类气孔长出现焊缝根部与表面，且呈针尖状。
（二）氮气孔气体保作用不良：在CO2气体保护过程中如果因工艺参数选择不当等原因而保护作用变坏，或者CO2气体纯度不高，在电弧高温下空气中的氮会熔到熔池金属中。
当熔冷凝时，随着温度的降低，氮在液态金属中溶解度降低，尤其是在结晶过程的时，溶解度将急剧下降。
这时从金属中析出的氮若来不及外逸，常会在焊缝表面出现蜂窝状气孔，或者以弥散形式的微气孔分布于焊缝金属中。
这些气孔往往在抛光后检验或水压试验时才能发现。
（三）氢气孔焊缝金属溶解了过量的氮：CO2气体保护焊时，如果焊丝及焊件表面有铁锈油污与水分，或者CO2气体中含有水分CO2，则在电弧高温作用下这些物质会分解并产生氢，氢在高温下也易熔于熔池金属中，随后，当熔池冷凝结晶时，氢在金属中的溶解度急剧下降。
若析出的氢来不及从熔池中逸出，就引起焊缝金属产生氢气孔。
不过，由于CO2气体具有氧化性，氢和氧会化合，故出现氢气孔的可能性较小，所以CO2气体保护焊是一种公认的低氢焊接方法。
减少气孔的措施1．一氧化碳气孔如果焊丝中含有足够的脱氧元素Si和Mn避免焊接过程中被大量氧化，以及限制焊丝中的焊碳量，就可以拟制前面提到的氧化反应，有效防止CO气孔。
浅谈碳钢产品焊接飞溅的防治措施

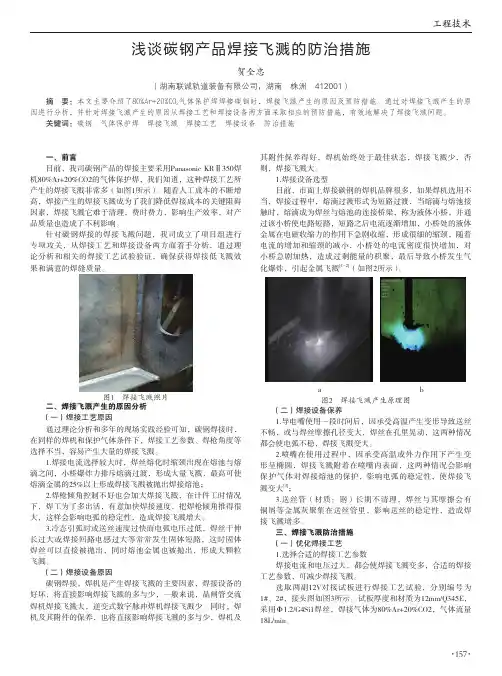

工程技术·157·一、前言目前，我司碳钢产品的焊接主要采用Panasonic KRⅡ350焊机80%Ar+20%CO2的气体保护焊，我们知道，这种焊接工艺所产生的焊接飞溅非常多（如图1所示）。
随着人工成本的不断增高，焊接产生的焊接飞溅成为了我们降低焊接成本的关键阻碍因素，焊接飞溅它难于清理，费时费力，影响生产效率，对产品质量也造成了不利影响。
针对碳钢焊接的焊接飞溅问题，我司成立了项目组进行专项攻关，从焊接工艺和焊接设备两方面着手分析，通过理论分析和相关的焊接工艺试验验证，确保获得焊接低飞溅效果和满意的焊缝质量。
图1 焊接飞溅照片二、焊接飞溅产生的原因分析（一）焊接工艺原因通过理论分析和多年的现场实践经验可知，碳钢焊接时，在同样的焊机和保护气体条件下，焊接工艺参数、焊枪角度等选择不当，容易产生大量的焊接飞溅。
1.焊接电流选择较大时，焊丝熔化时缩颈出现在熔池与熔滴之间，小桥爆炸力排斥熔滴过渡，形成大量飞溅，最高可使熔滴金属的25%以上形成焊接飞溅被抛出焊接熔池；2.焊枪倾角控制不好也会加大焊接飞溅，在计件工时情况下，焊工为了多出活，有意加快焊接速度，把焊枪倾角推得很大，这样会影响电弧的稳定性，造成焊接飞溅增大。
3.冷态引弧时或送丝速度过快而电弧电压过低，焊丝干伸长过大或焊接回路电感过大等常常发生固体短路，这时固体焊丝可以直接被抛出，同时熔池金属也被抛出，形成大颗粒飞溅。
（二）焊接设备原因碳钢焊接，焊机是产生焊接飞溅的主要因素，焊接设备的好坏，将直接影响焊接飞溅的多与少，一般来说，晶闸管交流焊机焊接飞溅大，逆变式数字脉冲焊机焊接飞溅少。
同时，焊机及其附件的保养，也将直接影响焊接飞溅的多与少，焊机及其附件保养得好，焊机始终处于最佳状态，焊接飞溅少，否则，焊接飞溅大。
1.焊接设备选型目前，市面上焊接碳钢的焊机品牌很多，如果焊机选用不当，焊接过程中，熔滴过渡形式为短路过渡，当熔滴与熔池接触时，熔滴成为焊丝与熔池的连接桥梁，称为液体小桥，并通过该小桥使电路短路，短路之后电流逐渐增加，小桥处的液体金属在电磁收缩力的作用下急剧收缩，形成很细的缩颈，随着电流的增加和缩颈的减小，小桥处的电流密度很快增加，对小桥急剧加热，造成过剩能量的积聚，最后导致小桥发生气化爆炸，引起金属飞溅[1-2]（如图2所示）。
焊接防飞溅方法
焊接防飞溅方法焊接是一种常见的金属连接方法，但在焊接过程中，常常会产生飞溅现象，这给工作环境和工人的安全带来了一定的风险。
因此，采取适当的焊接防飞溅方法是非常重要的。
一、焊接防飞溅的意义焊接防飞溅的目的是为了保护焊接工人的安全，防止溅射的金属火花或溅射物对工人的身体造成伤害。
同时，焊接防飞溅还可以提高焊接质量，防止焊接过程中的溅射物污染焊缝或附近的金属表面，影响焊接接头的质量和可靠性。
二、焊接防飞溅的方法1.使用防飞溅剂：防飞溅剂是一种特殊的涂料，可以喷涂在焊接件上。
它可以在焊接过程中形成一层保护膜，阻止金属溅射物飞溅出来。
防飞溅剂具有良好的附着性和耐高温性能，能够有效地防止飞溅现象的发生。
2.调节焊接参数：合理调节焊接电流、电压和焊接速度等参数，可以控制焊接过程中的溅射现象。
过高的电流和电压容易造成大量的飞溅，而过低的电流和电压则会影响焊接质量。
因此，在焊接过程中要根据不同的焊接材料和焊接厚度，选择适当的参数进行焊接，以减少飞溅的产生。
3.使用焊接防飞溅器具：焊接防飞溅器具包括防飞溅罩、防飞溅板等。
防飞溅罩可以将焊接区域完全封闭起来，防止金属溅射物飞溅出来，保护周围的工作环境和工人的安全。
防飞溅板可以放置在焊接件的周围，起到阻挡和收集飞溅物的作用，减少飞溅的范围和数量。
4.改进焊接工艺：通过改进焊接工艺，可以有效地减少飞溅现象的发生。
例如，采用间断焊接或脉冲焊接的方式，可以使电弧的熄灭时间变短，减少飞溅的可能性。
此外，采用预热和后热处理等工艺措施，也可以改善焊接接头的质量，减少飞溅的产生。
5.培训焊接工人：提高焊接工人的技术水平和安全意识，是防飞溅的关键。
培训焊接工人正确的操作方法和注意事项，使其熟练掌握焊接技术，能够合理使用防飞溅剂和防飞溅器具，正确调节焊接参数，有效地防止飞溅的发生。
三、焊接防飞溅的效果评估评估焊接防飞溅的效果，可以通过以下几个方面进行考察：1.飞溅的数量和范围：焊接防飞溅的效果好坏可以通过观察飞溅的数量和范围来判断。
电焊作业的安全注意事项及预防方法
电焊作业的安全注意事项及预防方法电焊又称电弧焊，这是通过焊接设备产生的电弧热效应，促使被焊金属的截面局部加热熔化达到液态，使原来分离的金属结合成牢固的、不可拆卸的接头工艺方法。
根据焊接工艺的不同，电弧焊可分为自动焊、半自动焊和手工焊。
自动焊和半自动焊主要用于大型机械设备制造，其设备多安装在厂房里，作业场所比较固定;而手工焊由于不受作业地点条件的限制，具有良好灵活性特点，目前用于野外露天施工作业比较多。
由于工作场所差别很大，工作中伴随着电、光、热及明火的产生，因而电焊作业中存在着各种各样的危害。
电焊作业的主要危害一、易引起触电事故1、焊接过程中，因焊工要经常更换焊条和调节焊接电流，操作进要直接接触电极和极板，而焊接电源通常是220V/380V，当电气安全保护装置存在故障、劳动保护用品不合格、操作者违章作业时，就可能引起触电事故。
如果在金属容器内、管道上或潮湿的场所焊接，触电的危险性更大。
2、焊机空载时，二次绕组电压一般都在60~90V，由于电压不高，易被电焊工所忽视，但其电压超过规定安全电压36V，仍有一定危险性。
假定焊机空载电压为70V，人在高温、潮湿环境中作业，此时人体电阻R 约1600Ω，若焊工手接触钳口，通过人体电流I为：I=V/R=70/1600=44Ma，在该电流作用下，焊工手会发生痉挛，易造成触电事故。
3、因焊接作业大多在露天，焊机、焊把线及电源线多处在高温、潮湿(建筑工地)和粉尘环境中，且灶机常常超负荷运行，易使电源线、电器线路绝缘老化，绝缘性能降低，易导致漏电事故。
二、易引起火灾爆炸事故由于焊接过程中会产生电弧或明火，在有易燃物品的场所作业时，极易引发火灾。
特别是在易燃易爆装置区(包括坑、沟、槽等)，贮存过易燃易爆介质的容器、塔、罐和管道上施焊时危险性更大。
这个面的事故案特大火灾事故，就是因为商厦违章电焊作业，管理不善引起周围易燃例还是比较多的，如2000年洛阳“12·25”物品着火，共造成309人死亡的惨剧。
电焊作业应当注意的安全事项及预防方法（4篇）
电焊作业应当注意的安全事项及预防方法电焊作业是一项高风险的工作，需要特别注意安全事项并采取预防方法。
以下是一些电焊作业的安全事项及预防方法：1. 熟悉相关安全规程：在进行电焊作业之前，首先应该熟悉电焊的相关安全规程和操作规程，了解电焊设备的正确使用方法和安全注意事项。
2. 戴好个人防护装备：在进行电焊作业时，要戴好个人防护装备，包括焊帽、焊光镜、皮手套、防护服等。
这些装备可以保护工作人员免受电弧的辐射和金属溅射的伤害。
3. 确保工作区域安全：在进行电焊作业之前，需要确保工作区域的安全。
清除工作区域的杂物和易燃物，并设置警示标志，以防止其他人员误入工作区域。
4. 确保设备安全：检查电焊设备的工作状态，确保电焊设备正常运转，并检查电缆和插头是否有损坏。
遇到问题应及时修理或更换设备，避免电焊事故的发生。
5. 防止电击伤害：在进行电焊作业之前，应将电焊设备的电源开关关闭，并确保设备上的电容器已经放电。
工作人员要确保身体干燥，并使用绝缘工具进行操作，以避免电击事故的发生。
6. 预防火灾：电焊作业易于产生高温并伴有火花飞溅，因此要特别注意防火措施。
将易燃物、易爆物远离焊接区域，并用防火毯或阻焰剂覆盖附近的可燃物。
7. 防止辐射伤害：电焊过程中会产生强烈的光辐射和紫外线辐射。
工作人员应佩戴专用的焊光镜，以保护眼睛免受辐射伤害。
8. 提供良好的通风环境：电焊作业容易产生有害气体和有毒烟雾，对工作人员的健康有害。
为了保护工作人员的健康，应提供良好的通风环境，避免有害气体在工作区域内积聚。
9. 防止触电事故：在进行电焊作业时，工作人员应注意防止设备和电缆受潮。
保持工作环境干燥，并使用绝缘手套和绝缘板等绝缘工具，以防止触电事故的发生。
10. 做好火灾应急准备：尽管有了防火措施，但火灾仍有可能发生。
在电焊作业之前，应做好火灾应急准备工作，了解灭火器的使用方法，并确保灭火器的有效性。
总之，电焊作业需要人员具备良好的安全意识和防范意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何防止焊接飞溅【管道焊接防飞溅总结】管道焊接防飞溅
一、管道焊接中常用的焊接方法及特点
表1常用焊接方法基本特点与应用
二、管道焊接中常用的防飞溅措施：
1、
2、
3、
4、根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊接电流，调节好回路电感量，即选用合适的焊接参数；选用合适的气体配比选用合适的焊材在坡口表面喷涂防溅剂。
三、手工电弧焊飞溅控制
1、焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。
焊条电弧焊时，在焊条末端和工件之间燃烧的电弧所产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯端部迅速地形成细小的金属熔滴，通过弧柱过渡到局部熔化的工件表面，融合一起形成熔池。
药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证所形成焊缝的性能。
随着电弧以适当的弧长和速度在工件上不断地前移，熔池液态金属逐步冷却结晶，形成焊缝。
在焊条熔化金属冲击下，部分熔滴飞离熔池形成了飞溅。
由于焊接飞溅的不可避免，对构件外观带来不良影响。
2、手工电弧焊控制飞溅的方法：
1）、应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接，如选用含C 量低、具有脱氧元素Mn 和Si 的焊材等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。
2）、选用合适的焊接极性和电源。
如尽量采用直流反接，下降外特性或是平外特性的焊机。
3）、在焊前坡口两边喷涂防飞溅剂。
四、CO2气体保护焊飞溅控制
1、 CO2气体保护焊飞溅的危害
焊接过程中，大部分焊丝熔化金属过渡到熔池中，有一部分焊丝
熔化金属飞向熔池之外的金属形成飞溅。
气体保护焊最显著的缺点是飞溅大，飞溅率一般为3%~20%，当飞溅率达到20% 以上时，就不能
进行正常焊接了。
CO2气体保护焊飞溅的危害还体现在：降低焊接熔敷效率，降低
焊接生产率；飞溅物易粘附在焊件上，影响焊接质量，使焊接劳动条件变差；焊接熔池不稳定，使焊缝外形较为粗糙等。
2、CO2 气体保护焊飞溅产生的机理
CO2气体在电弧温度区间热导率较高，加上分解吸热，消耗电弧
大量热能，从而引起弧柱及电弧斑点强烈收缩，即使增大电流，弧柱和斑点直径也很难扩展，这是CO2气体保护焊产生飞溅的最主要原因，是由CO2气体本身物理性质决定的。
下面我们就从CO2气体保护焊熔滴过渡的几种形式，分别阐述飞
溅产生的原因。
1）、熔滴过渡过程中产生的飞溅
熔滴过渡时产生的飞溅主要是由于气流流动而喷出的飞溅，受电弧压力作用并通过爆炸而形成的，以及熔滴和熔池接触时，由于短路电流在通电后的接触部放电加热，即受到保险丝作用被熔断而产生飞溅。
（a ）短路过渡当焊接电流、电压较小时，熔滴过渡的形式一般为短路过渡，当熔滴与熔池接触时，由熔滴把焊丝与熔池连接起来，形成液体小桥，随着短路电流的增加，使缩颈小桥金属迅速的加热，最后导致小桥金属发生汽化爆炸，形成飞溅。
同时由于引燃电弧对熔池产生一定的冲击力，也会引起飞溅。
（b ）颗粒状过渡焊接电流较大（如Φ1.6焊丝，电流为
300~350A ）、电弧电压较高时，由于CO2气体的性质活泼，这时熔滴在斑点压力的作用下而上挠，易形成大滴状飞溅。
如果再增加电流，熔滴过渡形式将变为细颗粒过渡，这时飞溅减少，主要产生在熔滴与焊丝之间的缩颈处，该处通过的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。
大滴状过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈的析出气体，使熔滴爆炸而造成飞溅。
2) 、焊接熔池中产生的飞溅
在焊接熔池中产生的飞溅，是由于熔滴进入熔池时或者是由熔池喷出气体气泡时产生的表面涨力而导致产生的飞溅，这时一般以微细颗粒居多。
CO2气体保护焊时，焊接飞溅主要是由于 CO2气体在高温分解时所引起的膨胀，以及熔滴和熔池中的碳被氧化生成 CO所引起的。
焊接直流回路电感值调节不当，致使电源的动特性不合适，或造成短路电流增长速度过快或过慢，导致产生飞溅。
此外，焊接电流、电压和极性等规范参数选择不当，也会对飞溅有直接影响。
3、减少飞溅的有效措施
1) 、正确选择焊接规范参数
(a)、CO2气体保护焊采用正极性时由于电弧受压力，飞溅剧增且颗粒大，因此一般采用直流反极性接法。
(b)、选择合适的焊接电流区域在CO2电弧中，对于每种直径焊丝，其飞溅率和焊接电流之间都存在图1所示的规律：即在小电流区（短路过渡区）飞溅率较小，进入大
电流区（细颗粒过渡区）飞溅率也较小，而中间区飞溅率最大。
所以在选择焊接电流时，应尽可能避开飞溅率高的电流区域。
图1
（c ）、焊枪垂直焊接时飞溅量最少，倾斜角度越大，飞溅就越多。
焊枪前倾或后倾最好不超过 20o 。
（ 4）焊丝伸出长度应尽可能缩短。
如Φ1.2mm 焊丝，电流280A 时，焊丝伸出长度从20mm 增至30mm ，飞溅量增加约5% 。
2）、颗粒过渡焊接时在CO2气体中加入 Ar气。
CO2气体在电弧温度区间热导率较
高，加上分解吸热，消耗电弧大量热能，从而引起弧柱及电弧斑点强烈收缩，即使增大电流，弧柱和斑点直径也很难扩展，也就是说，斑点压力阻止了熔滴的过渡，导致CO2气保焊产生较大的飞溅。
在气体中加入Ar 气后，改变了纯CO2气体的物理性质和化学性质，随着Ar气比例增大，飞溅将逐渐减少（见图2）。
所以说在CO2气体中加入Ar 气是减少颗粒过渡焊接
的有效途径。
3）、在焊接回路中串联大一些的电感采用中等电流规范气体保护焊时，因弧长较短，同时熔滴和熔池都在不停的，熔滴与熔池
极易发生短路过程，所以CO2气体保护焊除
大滴状排斥过渡外，还有一部分熔滴是短路过渡，在焊接回路中串联大一些的电感，使短路电流上升速度慢一些，这样可以适当的减少
飞溅。
焊接回路中电感值对飞溅率的影响如
图3所示，当电感系数由100?H 增至600 ?H 时，焊接飞溅显著减小。
4）、采用低飞溅率焊丝
A）对于实芯焊丝，在保证力学性能的前提
下，应尽可能降低其中含碳量，并添加适量
的钛、铝等合金元素。
B ）采用药芯焊丝。
药芯焊丝的金属飞溅率
约为实芯焊丝的1/3 。
5）、外部喷涂防飞溅剂
4、小结
从实际应用可知，减少飞溅的具体措施：在
实际中，一般先根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊
接电流，调节好回路电感量，即选用合适的焊接参数；在CO2气体中加入 Ar气；在焊接回路在中串联电感；是降低气体保护焊飞溅
的有效。
根据不同熔滴过渡形式下飞溅的不同成因，应采用不同的降低飞溅的不同成因，应采用不同的降低飞溅的方法：
1）在熔滴自由过渡时，应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接材料，如选用含C 量低、具有脱氧元素Mn 和Si 的焊丝H08Mn2SiA 等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。
2）在短路过渡时，可以采用（Ar+CO2）混合气体代替CO2以减少飞溅。
如加入φ（Ar ）=20%～30%的Ar 。
这是由于随着含氩量的增加，电弧形态和熔滴过渡特点发生了改变。
燃弧时电弧的弧根扩展，熔滴的轴向性增强。
这一方面使得熔滴容易与熔池会合，短路小桥出现在焊丝和熔池之间。
另一方面熔滴在轴向力的作用下，得到较均匀的短路过渡过程，短路峰值电流也不太高，有利于减少飞溅率。
在纯CO2气氛下，通常通过焊接电流波形控制法，降低短路初期电流以及短路小桥破断瞬间的电流，减少小桥电爆炸能量，达到降低飞溅的目的。
通过改进送丝系统，采用脉冲送丝代替常规的等速送丝，使熔滴在脉动送进的情况下与熔池发生短路，使短路过渡频率与脉动送丝的频率基本一致，每个短路周期的电参数的重复性好，短路峰值电流也
均匀一致，其数值也不高，从而降低了飞溅。
如果在脉动送丝的基础上，再配合电流波形控制，其效果更佳。
采用不同控制方法时，焊接飞溅率与焊接电流之间的关系。
内容仅供参考。
