模板支架设计方案
模板支架工程方案
模板支架工程方案一、项目概述模板支架工程是指在建筑物施工过程中，为了支撑模板而设置的临时支架工程。
模板支架工程的设计和施工直接关系到整个建筑物的质量和安全，因此在建筑施工过程中具有非常重要的作用。
本文将针对模板支架工程的设计和施工进行详细地方案说明。
二、施工方案1. 项目背景分析模板支架工程是建筑施工中必不可少的工序之一，其主要作用是在施工过程中支撑和固定模板，为混凝土浇筑提供支撑。
在工程施工中，需要根据具体的建筑结构和使用情况进行设计，并进行相应的施工和监管。
2. 施工内容（1）项目准备在进行模板支架工程施工前，首先需要进行项目准备工作。
包括对施工现场进行勘察和测量，并进行相关的定位和基础处理。
此外，还需要对施工材料和设备进行准备，确保各项施工工作所需物资充足。
（2）模板支架设计根据具体的建筑结构和使用情况进行模板支架的设计。
主要包括模板支架的形式、规格、结构等。
需要确保设计合理、稳固，满足工程质量和安全标准。
（3）材料采购根据设计方案和需要进行各种材料的采购。
主要包括木板、钢管、扣件、螺栓等。
需要保证材料的质量和规格符合国家相关标准。
（4）施工过程在模板支架施工过程中，需要按照设计方案进行相应的搭建和固定工作。
需要确保支架的稳固和整体性。
在搭建过程中需要遵守国家相关法规和标准，确保施工过程安全。
（5）验收和交付在模板支架工程施工结束后，需要进行相应的验收和交付工作。
需要对施工质量进行检查，确保达到设计要求，并进行相应的整理和清理。
3. 施工技术（1）模板支架搭设技术在进行模板支架搭设时，需要考虑整体结构的稳固性和承载能力。
主要包括搭设规范、连接方式、支撑点选取等。
（2）施工安全技术在进行模板支架工程施工过程中，需要严格遵守施工安全规范。
包括施工现场的整体管理、作业人员的安全培训、安全防护措施等。
（3）质量控制技术在进行模板支架工程施工过程中，需要加强对工程质量的控制。
包括对施工材料和工艺的监管，确保施工质量达到设计要求。
模板支撑架搭设方案
模板支撑架搭设方案篇一：模板支撑架方案第一节编制依据1、碧波家园南安路小区（BT项目）工程施工图纸；2、国家及地方有关安全生产的法律、法规文件；3、建设部〈建筑施工安全检查标准〉JGJ59-99；4、建筑施工高处作业安全技术规范（JGJ80-91）；5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-XX；6、浙江省地方标准，《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-XX）。
7、《钢结构设计规范》GB50017-XX8、《建筑结构荷载规范》GB50009-XX9、《混凝土结构工程施工及验收规范》（GB50204-XX）10、地方及行业现行的规范、规程及技术标准；11、本公司质量管理体系文件及其它安全管理标准。
12、《品茗安全计算软件》XX版第二节工程概况一、工程基本概况：1、工程名称：碧波家园南安路小区（BT项目）工程2、建设单位：台州市路桥商城房地产开发有限公司；3、设计单位：浙江省城乡规划设计研究院；4、施工单位：九鼎建设集团股份有限公司总承包施工；5、监理单位：浙江工程建设监理公司5、工程地点：位于路桥区路北街道三角陈村内，北接双水路，东邻南山路，西边紧靠河道。
二、建筑、结构设计简介：1・建筑概述：1）工程规模：总用地面积30264M2；由六栋十八层高层住宅、四栋九层多层住宅、一栋二层会馆和地下车库组成（局部夹层为自行车库）；总建筑面积：平方米（其中地上部分面积为平方米，地下部分面积为平方米）；2）本工程室内地坪±相当于绝对高程米，室外地坪相对标高-米，地下室底板结构面相对标高为-米（局部配电间加深为-米），地下室顶板结构面相对标高为-米，场地自然地坪相对标高为-米2、结构设计特点：1）基础：采用钻孔灌注桩，桩承台筏板基础。
2）地下室结构：现浇钢筋混凝土框架剪力墙结构，钢筋混凝土楼屋盖。
地下室柱最大截面尺寸为600X700mm,梁最大截面尺寸有350X1200mm跨度米,、400X900mm跨度米，现浇板厚度为150mm，地下室层高为米。
模板及支架专项方案
一、编制依据1. 国家相关法律法规及行业标准；2. 工程施工图纸及现场概况；3. 工程实施性施工组织设计；4. 《建筑施工模板安全技术规范》（JGJ162-2008）；5. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；6. 《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）；7. 《建筑施工模板支架拆除安全技术规范》（JGJ161-2008）。
二、工程概况1. 工程名称：XXX工程项目；2. 工程地点：XXX；3. 工程规模：XXX；4. 施工单位：XXX；5. 施工期限：XXX。
三、模板及支架施工要求1. 模板及支架的选材应符合设计要求，确保材料质量合格；2. 模板及支架的安装、拆除应严格按照施工图纸及规范要求进行；3. 模板及支架的安装应确保结构稳定，防止变形、倾斜、脱落等现象；4. 模板及支架的拆除应在混凝土强度达到设计要求后方可进行；5. 模板及支架的拆除应遵循自上而下、逐层拆除的原则。
四、模板及支架施工流程1. 施工准备：熟悉图纸、编制施工方案、备齐材料、人员、设备；2. 模板及支架的安装：按照施工图纸及规范要求进行安装，确保结构稳定；3. 模板及支架的验收：经监理工程师验收合格后方可投入使用；4. 模板及支架的拆除：在混凝土强度达到设计要求后，按照自上而下、逐层拆除的原则进行；5. 模板及支架的清理：拆除后的模板及支架应清理干净，归档保存。
五、安全措施1. 施工人员应经过专业培训，熟悉模板及支架施工技术及安全操作规程；2. 施工现场应设置安全警示标志，确保施工安全；3. 施工过程中应定期检查模板及支架的稳定性，发现问题及时整改；4. 模板及支架的拆除过程中，应采取防坠落、防触电等安全措施；5. 模板及支架的拆除应在监理工程师的监督下进行。
六、质量保证措施1. 严格按照设计要求及规范进行施工，确保模板及支架质量；2. 施工过程中应加强质量控制，发现问题及时整改；3. 施工完成后，应进行质量验收，确保模板及支架质量符合设计要求；4. 对不合格的模板及支架，应及时更换或修复。

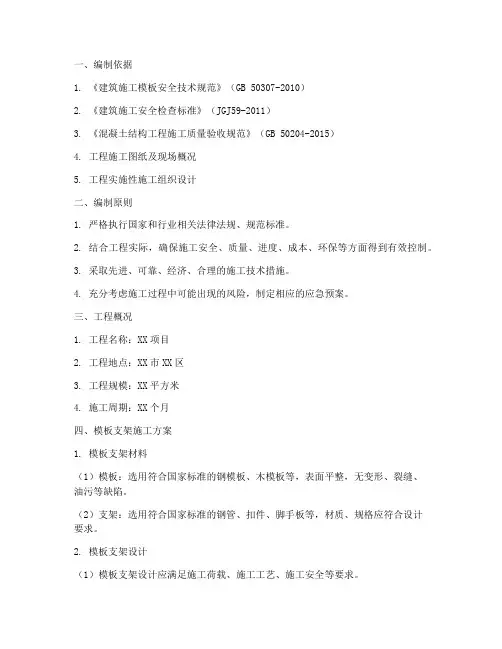

多高的模板支架专项方案
一、编制依据1. 《建筑施工模板安全技术规范》（GB 50307-2010）2. 《建筑施工安全检查标准》（JGJ59-2011）3. 《混凝土结构工程施工质量验收规范》（GB 50204-2015）4. 工程施工图纸及现场概况5. 工程实施性施工组织设计二、编制原则1. 严格执行国家和行业相关法律法规、规范标准。
2. 结合工程实际，确保施工安全、质量、进度、成本、环保等方面得到有效控制。
3. 采取先进、可靠、经济、合理的施工技术措施。
4. 充分考虑施工过程中可能出现的风险，制定相应的应急预案。
三、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区3. 工程规模：XX平方米4. 施工周期：XX个月四、模板支架施工方案1. 模板支架材料（1）模板：选用符合国家标准的钢模板、木模板等，表面平整，无变形、裂缝、油污等缺陷。
（2）支架：选用符合国家标准的钢管、扣件、脚手板等，材质、规格应符合设计要求。
2. 模板支架设计（1）模板支架设计应满足施工荷载、施工工艺、施工安全等要求。
（2）模板支架设计应充分考虑模板、支架的刚度、稳定性、可操作性等因素。
（3）模板支架设计应采用计算机辅助设计（CAD）进行，确保设计精度。
3. 模板支架施工（1）施工前，对模板、支架进行验收，确保其质量符合要求。
（2）模板支架安装应按设计图纸进行，确保安装位置、尺寸、间距等符合要求。
（3）模板支架应采用水平、垂直支撑，确保模板、支架的稳定性。
（4）模板支架应定期检查、维护，发现问题及时处理。
4. 模板支架拆除（1）模板支架拆除应按设计要求进行，确保施工安全。
（2）拆除过程中，应注意保护模板、支架，避免损坏。
（3）拆除后的模板、支架应及时清理、分类存放。
五、安全措施1. 施工人员应经过培训，掌握模板支架施工技术及安全操作规程。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，应加强对模板支架的检查、验收，确保其安全可靠。
混凝土模板支架设计与施工方案
混凝土模板支架设计与施工方案混凝土模板支架设计与施工方案一、引言在建筑工程中，混凝土模板支架是一项关键的环节，它承载着混凝土浇筑过程中的重量，提供必要的支撑和约束，确保混凝土结构的安全和稳定。
合理的混凝土模板支架设计与施工方案是至关重要的。
本文将深入探讨混凝土模板支架的设计原则、施工步骤以及相关注意事项，旨在提供有价值的信息，帮助读者更好地理解和应用混凝土模板支架技术。
二、混凝土模板支架设计原则1. 承载力和稳定性：混凝土模板支架的设计应能承受混凝土的浇筑重量，并保持稳定。
设计时需要考虑模板支架的结构材料及其强度，合理选择支撑方式和排布，在保证安全的前提下，尽量减少材料的使用量。
2. 施工便捷：设计应兼顾施工的便捷性，避免繁琐的操作，合理安排模板支架的拼装和拆卸过程，提高施工效率。
3. 可重复使用性：模板支架在混凝土浇筑后会被拆除，设计时应考虑模板支架材料的耐久性和可重复使用性，以保证在后续工程中的经济效益。
三、混凝土模板支架施工步骤1. 研究施工图纸：在开始施工之前，施工人员应仔细研究施工图纸，并理解混凝土模板支架的设计要求和相关细节。
2. 材料准备：根据设计要求，准备所需的模板和支架材料。
模板可以使用木材、钢板或特殊材料，选择合适的模板材料和规格。
支架材料包括木材或钢管等，选择合适的规格和长度。
3. 搭设模板支架：根据设计图纸，依次搭设模板支架。
首先安装支撑柱，然后根据需要设置水平杆和纵向支撑杆，以提供稳定的支撑。
4. 混凝土浇筑：在模板支架搭设完成后，进行混凝土的浇筑。
在浇筑过程中，需要注意混凝土的均匀性和充实性，以及混凝土的温度和湿度控制。
5. 拆除模板支架：当混凝土达到规定的强度后，可以拆除模板支架。
拆除时要注意安全，避免对结构造成损害。
四、注意事项1. 质量控制：在混凝土模板支架的设计和施工过程中，质量控制是非常重要的。
要确保模板支架的承载能力和稳定性，以及混凝土的质量，防止出现裂缝、变形和质量问题。
外悬挑造型模板支撑方案
*************************** 外悬挑构件模板支架方案XXXXXXXXX工程项目外悬挑造型模板支架方案编制人：审核人：审批人：X X X X X X X X X X 总公司2020年月日目录一、工程概况 (1)二、编制依据 (4)三、外悬挑模板支撑方案设计 (4)四、施工方法 (18)五、安全、环保文明施工措施 (19)六、钢梁支撑体系验算 (20)七、安全应急预案 (59)一、工程概况1.1工程概况工程名称：************************建设单位：************************设计单位：************************监理单位：************************施工单位：************************勘察单位：************************1#楼为二类高层住宅楼，地上16层，地下两层。
建筑设计合理使用年限为50年，工程等级二级，耐火等级二级（地下室耐火等级一级），抗震等级二级，抗震设防类别丙类，防火分类Ⅰ类，剪力墙结构，基础形式筏板。
±0.00相当于绝对高程27.30米，建筑高度46.90m。
主楼地下为储藏室及设备间，地上为住宅，住宅层高2.90m。
4#楼为二类高层住宅楼，地上17层，地下两层。
建筑设计合理使用年限为50年，工程等级二级，耐火等级二级（地下室耐火等级一级），抗震等级二级，抗震设防类别丙类，防火分类Ⅰ类，剪力墙结构，局部楼板采用预制叠合板，基础形式筏板。
±0.00相当于绝对高程27.30米，建筑高度49.80m。
主楼地下为储藏室及设备间，地上为住宅，住宅层高2.90m。
5#楼为二类高层住宅楼，地上18层，地下两层。
建筑设计合理使用年限为50年，工程等级二级，耐火等级二级（地下室耐火等级一级），抗震等级二级，抗震设防类别丙类，防火分类Ⅰ类，剪力墙结构，基础形式筏板。
模板支架专项施工方案(用于专家论证)
模板支架专项施工方案
一、项目背景
在建筑施工中，模板支架是一种重要的施工工具，用于支撑和固定混凝土模板，保证模板在浇筑混凝土时稳定可靠。
为了确保建筑结构施工质量，提高工作效率，特制定模板支架专项施工方案以进行专家论证。
二、方案内容
1. 施工原理
模板支架的有效使用是保证建筑模板在施工过程中稳固与准确的关键。
通过合
理搭建、调整支撑高度等措施，可确保模板支架在施工期间不发生位移或变形，从而保证混凝土浇筑质量。
2. 施工流程
1.确定支架布置方式及间距
2.搭建支架并校正水平度和垂直度
3.固定支架，加固节点
4.安装模板并进行检验
5.浇筑混凝土
3. 安全措施
在模板支架施工过程中，必须严格遵守相关安全规范，包括但不限于安全带使用、施工现场封闭等，保障工人施工安全。
4. 质量控制
在施工中，应不断检查支架搭建质量，确保支撑结构牢固稳定，模板安装正确，以满足建筑质量要求。
三、施工效果
本施工方案经专家论证后，将有助于提高模板支架施工效率，保证建筑结构施
工质量，减少施工过程中的安全风险。
四、结论
模板支架专项施工方案是建筑施工中至关重要的一环，经过专家论证后的施工
方案将对整个施工过程产生积极影响，值得广泛推广和应用。
以上为模板支架专项施工方案的主要内容，欢迎专家们对方案进行讨论和提出宝贵意见。
模板支撑施工方案
模板支撑施工方案一、架体选用承插型盘扣式满堂脚手架，搭设高度为按最高7.05m搭设，盘扣架采用直径小于为φ48，壁厚3.25mm盘扣钢管。
脚手架搭设高度最高按7.05m，架体搭设按上述最不利因素考虑，高度按7.05m，梁按500mm×1000mm（宽×高），板厚按160mm考虑。
立杆纵横距不大于0.9m，步距为不大于1.5m，梁高大于900mm时，梁两侧脚手架立杆纵横距间距0.9m（梁底可额外加设钢管）,并在梁底部加设钢管坐落稳定可靠的地面上。
脚手架四周外侧设置连续剪刀撑，并在架体中设置水平剪刀撑，根据搭设高度，使用立杆、横杆及可调顶托所构成的架体作为支撑，横杆通过扣件楔紧，形成一个整体，如下图所示。
1.盘扣式满堂脚手架规范要求支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的水平剪刀撑（采用φ48*2.8钢管）。
当满堂模板支架的架体高度不超过4个步距时，可不设置顶层水平斜杆；当架体高度超过4个步距时，应设置顶层水平斜杆或扣件式钢管水平剪刀撑；故此模板支撑满堂脚手架四边满布竖向剪刀撑（采用φ48*2.8钢管），每隔四排立杆设置一道纵竖向剪刀撑（采用φ48*2.8钢管），水平剪刀撑由顶向下每隔2步设置一道水平剪刀撑（采用φ48*2.8钢管）。
2.模板支架可调顶托伸出顶层水平杆的长度严禁超过650mm，且丝杆外漏长度严禁超过300mm，可调顶托底插入立杆长度不得小于150mm。
3.作为扫地杆的最底层水平杆离地高度不大于400mm。
4.模板支架宜与周围已建成的结构进行可靠的连接；二、使用材料1.钢管：立杆：φ48×3.2mm盘扣钢管，盘扣节点间距500mm；水平杆：φ48盘扣钢管；剪刀撑：扣件钢管剪刀撑φ48×2.8mm钢管。
2.承插型盘扣式钢管支架的配件除了有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素钢结构》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模板支架设计一、编制依据:《混凝土结构工程施工质量验收规范》《建筑施工扣件式钢管脚手架安全技术规范》《木结构工程施工质量验收规范》施工图纸（工程结构形式、荷载大小、地基土类别、承受浇筑混凝土的重量及侧压力）及施工组织设计（施工进度、施工设备、材料供应以及施工荷载）二、编织步骤及注意事项:脚手架工程施工的主要步骤如下：主要及相关人员商讨方案---确定方案---编制方案---报公司技术、安全部门审批方案---审批合格后由架子工长组织实施 ---各方验收合格---投入使用脚手架工程在施工前，技术负责人应召集技术、安全、生产等相关人员对本工程的脚手架搭设情况进行研讨，确定脚手架应搭设的步距、纵距、横距、总高度、范围等各项参数内容，然后由技术负责人或技术员编制，编制完毕的方案经技术负责人审核后报公司技术安全部门会审，并由公司总工程师审批后执行。
方案审批返回项目部，由项目部架子工长组织工人进行搭设，经公司技术、安全及项目部技术、安全部门负责人验收合格，方可使用。
三、模板支架荷载：1、荷载分类作用于模板支架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。
2、永久荷载（恒荷载）可分为：（1）模板及支架自重，包括模板、木方、纵向水平杆、横向水平杆、立杆、剪刀撑、横向斜撑和扣件等的自重；（2）新浇混凝土自重；（3）钢筋自重3、可变荷载（活荷载）可分为：（1）施工荷载，包括作业层上的人员、器具和材料的自重；（2）倾倒或振捣混凝土荷载。
四、方案确定：1、工程概况2、顶板支撑方案搭设参数的确定现以转换层为例选择顶板模板支撑方案:①、由于层高为4.5m,可确定支架搭设高度为4.2m（层高减掉板厚）；现设定支撑架布距为1.2m,则立杆上端伸出顶层横杆中心线至模板支撑点的长度 a=层高 -板厚-底层横杆至地面距离-整倍的布距-相邻模板背楞的高度；及a=4.5-0.2-0.1-1.2 X 3-0.1=0.5②、初步确定立杆纵距和横距均为1.2m；③、模板材料选择竹胶板；相邻模板的小楞采用50 X 100mm木方，间距为300mm顶托梁采用100X 100ml2木方，间距为1200mm采用的钢管类型为少48X3.5 o3、设计计算内容：1. 板底面板强度、挠度和剪力计算；2. 板底木方强度、挠度和剪力计算；3. 木方下面支撑梁（木方或钢管）强度、挠度计算;4. 扣件的抗滑承载力计算；5. 立杆的稳定性计算。
4、计算解析：力传递过程:面板-木方-托梁-顶托（或扣件）-立杆楼板支撑架立面简图I = 120.00模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。
模板面板的按照三跨连 续梁计算。
静荷载标准值 q1 = 25.000 X 0.200 X 1.200+0.350 X 1.200=6.420kN/m注：WttJUWBft B-nr ：1打2斷曲報摘豪土自氧1-23LZ4庫丄人以撲■工笛鲁豪■1,4 5'WMt.时产生的齋• 1.4G i祈蛊费風豪土时欖眾酬厨的压力7FI-4活荷载标准值 q2 = (2.000+1.000) X 1.200=3.600kN/m注：倾倒混凝土的荷载标准值： 2kN/m 2;施工均布荷载标准值：1 kN/m 2。
3平粧的樓桩及小榜0J 0.5 權板模植｛其中赳拆梁的棋擬｝0.5 0.75 樓梅議擬肚斗龙果(楼奥靑毅F)D.751U面板的截面惯性矩I 和截面抵抗矩V 分别为：本算例中，截面惯性矩I 和截面抵抗矩V 分别为:W = 120.00X 1.80 X 1.80/6 = 64.80cm 3;X 1.80 X 1.80 X 1.80/12 = 58.32cm 4;(1) 抗弯强度计算 f = M / W <[f]其中 f ——面板的抗弯强度计算值 (N/mm2) ；M ——面板的最大弯距 (N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取 15.00N/mm2；M = 0.100ql 2 其中 q ——荷载设计值 (kN/m) ；经计算得到 M = 0.100 X (1.2X 6.420+1.4 X 3.600) X 0.300 X 0.300=0.115kN.m 经计算得到面板抗弯强度计算值 f = 0.115 X1000X1000/64800=1.770N/mm2面板的抗弯强度验算 f <[f], 满足要求 !(2) 抗剪计算 [ 可以不计算 ]T = 3Q/2bh <[T] 注：此公式为木结构抗剪公式依照构件截面是长方形的简化其中最大剪力 Q=0.600X(1.2X6.420+1.4X3.600)X 0.300=2.294kN截面抗剪强度计算值 T=3X2294.0/(2 X1200.000X18.000)=0.159N/mm2截面抗剪强度设计值 [T]=1.40N/mm 2 抗剪强度验算 T <[T] ，满足要求 !(3) 挠度计算v = 0.677ql 34 / 100EI <[v] = l / 250面板最大挠度计算值 v = 0.677 X6.420X3004/(100 X6000X 583200)=0.101mm面板的最大挠度小于 300.0/250, 满足要求 ! 模板支撑木方的计算木方按照均布荷载下连续梁计算。
1. 荷载的计算(1) 钢筋混凝土板自重 (kN/m) ：q11 = 25.000 X0.200X0.300=1.500kN/m(2) 模板的自重线荷载 (kN/m) ：q12 = 0.350 X 0.300=0.105kN/m 静荷载 qi = 1.2 X 1.500+1.2 X0.105=1.926kN/m活荷载 q2 = 1.4 X 0.900=1.260kN/m2. 木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下 :均布荷载 q = 3.823/1.200=3.186kN/m最大弯矩 M = 0.1ql 2=0.1X3.19X1.20X1.20=0.459kN.m3 活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m) ：经计算得到，活荷载标准值q2 = (1.000+2.000) X0.300=0.900kN/m最大剪力 Q=0.6X1.200X 3.186=2.294kN最大支座力 N=1.1 X 1.200 X3.186=4.206kN 木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩V分别为：W = 5.00 X10.00X10.00/6 = 83.33cm 3；I = 5.00 X10.00X10.00X10.00/12 = 416.67cm 4；(1) 木方抗弯强度计算抗弯计算强度 f=0.459 X106/83333.3=5.51N/mm2木方的抗弯计算强度小于 13.0N/mm2, 满足要求!(2) 木方抗剪计算 [ 可以不计算 ] 最大剪力的计算公式如下：Q = 0.6ql截面抗剪强度必须满足：T = 3Q/2bh <[T]截面抗剪强度计算值 T=3X2294/(2 X50X100)=0.688N/mm2截面抗剪强度设计值 [T]=1.30N/mm 2 木方的抗剪强度计算满足要求 !(3) 木方挠度计算最大变形 v =0.677 X1.605X 1200.04/(100 X 9500.00X4166666.8)=0.569mm木方的最大挠度小于 1200.0/250, 满足要求 !1200i1200 12006.72718.474510.W1.20 4.25 4.226.00 5.97 rn_F1.73 1.76_5.976.001012D210.010.014.22 4.258.45471.76 1.73•与及其支集荷IttkJS 粗音的各飒IT 繚» 8 38 I« « * '计其承載能力平盛命薄光勘■磁 鱼蒙架*豔 注(边忙瑤却亦曲、M (VClDOmm)前■面權板AIM 塚恂、柱(Akfe>JOanmi). 4 (事dUJgi)他■面2,盂41. X 工 53* fi0 11,乙36托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。
集中荷载取木方的支座力P= 4.206kN 均布荷载取托梁的自重q= 0.096kN/m 。
4.21kN21kN21kN21kN21kN21kN21kN21kN21kN21kN21kN21kN0.10kN/m托梁计算简图托梁弯矩图(kN.m)托梁变形图(mm) 托梁剪力图(kN)经过计算得到最大弯矩M= 2.095kN.m2.50 2.47 6.731.72经过计算得到最大支座F= 18.684kN 经过计算得到最大变形V2.6mm 顶托梁的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩V分别为：W = 10.00 X 10.00 X 10.00/6 = 166.67cm 3;I = 10.00 X 10.00 X 10.00 X 10.00/12 = 833.33cm 4;(1) 顶托梁抗弯强度计算抗弯计算强度 f=2.095 X 106/166666.7=12.57N/mm2顶托梁的抗弯计算强度小于13.0N/mn?,满足要求！(2) 顶托梁抗剪计算[可以不计算] 截面抗剪强度必须满足：T = 3Q/2bh <[T]截面抗剪强度计算值 T=3 X 10214/(2 X 100X 100)=1.532N/mn?截面抗剪强度设计值[T]=1.30N/mm 2顶托梁的抗剪强度计算不满足要求！(3) 顶托梁挠度计算最大变形v =2.6mm顶托梁的最大挠度小于1200.0/250,满足要求！立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算公式= —i[/]W——立杆净截面抵抗矩(cm3) ; W = 5.08" ---- 钢管立杆抗压强度计算值(N/mm2);[f] ―― 钢管立杆抗压强度设计值，[f] = 205.00N/mm 2;㈠、N为立杆的轴心压力设计值(kN)，如果不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ注：1、式中N(为静荷载，是模板及支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力总和。
即 NG= NG1 + NG2+ NG3=8.259kN其中：(1)脚手架的自重(kN):NG1 = 0.129 X 4.300=0.555kN(2)模板的自重(kN):NG2 = 0.350 X 1.200 X 1.200=0.504kN(3)钢筋混凝土楼板自重(kN):NG3 = 25.000 X 0.200 X 1.200 X 1.200=7.200kN2、“曲活荷载，是施工人员及施工设备荷载标准值、振捣混凝土产生的荷载标准值产生的轴向力总和。
