建筑设备
建筑设备的概念

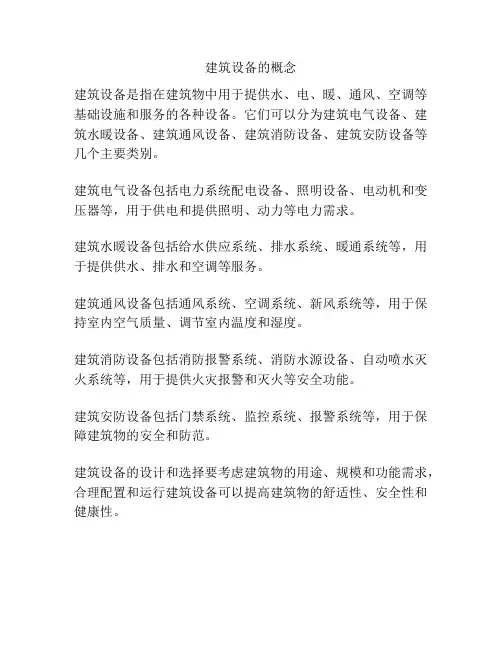

建筑设备的概念
建筑设备是指在建筑物中用于提供水、电、暖、通风、空调等基础设施和服务的各种设备。
它们可以分为建筑电气设备、建筑水暖设备、建筑通风设备、建筑消防设备、建筑安防设备等几个主要类别。
建筑电气设备包括电力系统配电设备、照明设备、电动机和变压器等，用于供电和提供照明、动力等电力需求。
建筑水暖设备包括给水供应系统、排水系统、暖通系统等，用于提供供水、排水和空调等服务。
建筑通风设备包括通风系统、空调系统、新风系统等，用于保持室内空气质量、调节室内温度和湿度。
建筑消防设备包括消防报警系统、消防水源设备、自动喷水灭火系统等，用于提供火灾报警和灭火等安全功能。
建筑安防设备包括门禁系统、监控系统、报警系统等，用于保障建筑物的安全和防范。
建筑设备的设计和选择要考虑建筑物的用途、规模和功能需求，合理配置和运行建筑设备可以提高建筑物的舒适性、安全性和健康性。
建筑设备概念
建筑设备概念
建筑设备是指在建筑工程中使用的各种机械设备、电气设备、通风设备、照明设备、供暖设备、给排水设备等。
建筑设备的使用在建筑工程的各个阶段都是非常重要的。
在土建施工阶段，需要使用挖掘机、推土机、起重机、混凝土搅拌机等设备进行土石方开挖、基础施工、混凝土浇筑等工作。
在装修阶段，需要使用各种钻孔机、切割机、电焊机等设备进行墙体开孔、管道铺设、钢构连接等。
在维护保养阶段，需要使用空调清洗器、高空作业平台等设备进行设备保养。
建筑设备在建筑工程中起到了不可忽视的作用，对于提高工程质量、提高建筑施工效率、保障工人安全等都有着至关重要的作用。
因此，在建筑设备的选用上，应该根据工程的具体情况、设备的性能指标进行综合考虑，选用合适的设备，并进行合理的使用。
在建筑设备的使用过程中，应注意设备的保养和维护，定期进行设备的检查和维护，及时处理设备故障，确保设备的正常运行。
同时，应严格遵守设备的使用规程，提高工作人员的安全意识，避免设备的误操作和事故的发生。
在建筑工程中，建筑设备不仅是保证工程质量、提高施工效率的关键，也是保障工人安全的重要保障。
因此，在建筑工程中，对于建筑设备的选用、使用、保养等方面都需要进行严格的管理和规范操作，提高建筑工程的质量和效率，确保工程的顺利进行。
《建筑设备课件》课件
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。
建筑设备概论
建筑设备概论
建筑设备是指在建筑物中用来提供舒适、安全和便利条件的各种机械、电气和管道设备。
建筑设备包括但不限于空调、采暖、通风、卫生设备、电梯、输送设备、给排水设备、消防设备、保安系统等。
建筑设备的作用主要是满足建筑物内部的各种功能需求。
例如，空调系统可以调节室内温度和湿度，保持室内空气清新；供水系统和排水系统可以为建筑提供洁净的自来水和排除废水；电梯系统可以快速、安全地运送人员和物品等。
建筑设备的设计和安装是建筑工程中的重要环节。
在建筑设计阶段，需要充分考虑建筑设备的选择和布局，以确保设备能够有效地满足建筑物的功能需求，并且与建筑结构、布局相协调。
在施工阶段，需要严格遵循相关的设计和安装标准，以确保设备的可靠性和安全性。
随着科技的不断发展，建筑设备也在不断更新换代。
随着节能环保意识的增强，新型的建筑设备越来越受到关注，例如节能型空调、太阳能供热设备等。
同时，智能化建筑设备也逐渐成为趋势，通过智能控制系统实现对建筑设备的远程监控和调节，提高了建筑设备的运行效率和管理水平。
总的来说，建筑设备在建筑工程中起着至关重要的作用，它们直接影响到建筑物的舒适性、安全性和便利性。
因此，对建筑设备的选择、设计和安装需要引起足够的重视和重视。
《建筑设备》课件
添加标题
添加标题
添加标题
添加标题
空调设备的工作原理：通过压缩 机、冷凝器、蒸发器、膨胀阀等 部件实现制冷或制热
空调设备的节能环保：采用节能 技术和环保材料，降低能耗和污 染排放
建筑电气设备和智能化
电气设备
电气设备包 括：配电设 备、照明设 备、动力设 备、通信设
备等
配电设备： 变压器、配 电柜、开关
燃气泄漏报警设备
燃气泄漏报警器 的作用：检测燃 气泄漏并及时报 警
燃气泄漏报警器 的类型：电子式、 机械式、红外式 等
燃气泄漏报警器 的安装位置：厨 房、卫生间、客 厅等
燃气泄漏报警器 的维护和保养： 定期检查、更换 电池、清洁传感 器等
建筑通风设备和空气净化技术
建筑通风设备
通风设备的作用：提供新鲜 空气，排除室内污浊空气， 调节室内温度和湿度
通风设备
通风设备的作用：提供新鲜空气，排除室内污浊空气 通风设备的类型：自然通风、机械通风、混合通风 通风设备的组成：风机、风管、风口、风阀等 通风设备的应用：住宅、办公楼、商场、医院等各类建筑
空调设备
空调设备的分类：包括中央空调、 分体式空调、窗式空调等
空调设备的安装和维护：需要专 业人员进行安装和维护，以保证 设备的正常运行和寿命
给排水设备：包括给水、排水、消防 等设备。
分类：建筑设备可以分为暖通空调设 备、给排水设备、电气设备、消防设 备等。
电气设备：包括电力、照明、通信等 设备。
暖通空调设备：包括空调、通风、采暖 等设备。
消防设备：包括消防报警、灭火、疏 散等设备。
建筑设备在建筑中的作用
提供舒适的居住环境 提高建筑安全性能 降低能源消耗 提高建筑美观度
建筑设备器械清单
建筑设备器械清单
1. 挖掘机：用于挖掘和移动土壤、石材和其他材料的重型机械设备。
2. 压路机：用于压实道路或场地表面的设备，以增加其稳定性和耐久性。
3. 铲车：用于搬运和堆放重物的机械设备，常用于建筑物材料的运输。
4. 塔吊：用于搭建、拆除以及运输重物的高大建筑设备。
5. 混凝土搅拌车：用于混合和输送混凝土的车辆，以用于建筑工地上的混凝土工作。
6. 钢筋切割机：用于切割和处理钢筋的电动工具，常用于建筑结构的施工和维修。
7. 起重机：用于吊装和移动重物的机械设备，常见于大型建筑工地和桥梁建设。
8. 钻孔机：用于在土壤、岩石或建筑材料中钻孔的设备，通常用于固定基础和土木工程的施工。
9. 砂石分离机：用于将砂和石进行分离，以便在混凝土和其他建筑材料中使用。
10. 压力洗涤机：用高压水流清洗建筑物或设备表面的工具，以去除污垢和污渍。
以上清单列举了一些常见的建筑设备器械，它们在建筑工地中起着重要的作用。
这些设备的选择和使用应根据具体施工需求和安全要求来进行。
请在使用任何设备之前，对其进行检查和维护，以确保其正常运行和安全使用。
请注意，此清单仅为参考，具体的建筑设备器械需根据项目要求进行确定。
建筑设备在建筑设计中的应用
建筑设备在建筑设计中的应用建筑设备是指在建筑结构中起到支撑和传递荷载、保证建筑结构稳定性和安全性的设备。
这些设备包括了建筑结构的基础、框架、各种支撑体系、结构加固、防水结构、排水系统等等。
在建筑设计中，建筑设备起着至关重要的作用。
在建筑的不同阶段，建筑设备被用来解决各种不同的问题，例如结构支撑、建筑原料的存储和加工、固定和支撑建筑装置、排水系统和供应水和气的管道、以及电气和通讯设备等。
下面详细谈一下建筑设备在建筑设计中的应用。
一、结构支撑在建筑设计的结构阶段，建筑设备起着至关重要的作用。
在建筑结构设计过程中，建筑设备被用来计算建筑物的承载能力和稳定性。
建筑设备能够帮助设计师了解建筑物的地基、房屋结构、地基背景等情况，以便更好地设计出结构系统，而且能够保证建筑的稳定性和安全性。
二、供应水和气的管道在建筑设计中，供应水和气的管道是非常关键的环节。
它们被用来供应建筑物内的用水和气体，因此，必须要保持稳固和安全。
建筑设备被用来设计和安装管道，以保证管道在建筑结构中的支撑和稳定。
此外，建筑设备还能帮助设计师确定水管和气管的容量和流量。
三、排水系统与供应水和气的管道类似，在建筑设计中，排水系统也是非常重要的。
该系统是为了排除建筑物内部的废水和污水而设立的，因此，必须保持稳固和安全。
建筑设备被用来设计和安装排水系统，以确保系统在建筑结构中的稳定性和支撑性。
此外，建筑设备还能帮助设计师确定排水系统的容量和流量。
四、电气和通讯设备在现代建筑中，电力和通讯设备已经成为不可或缺的一部分。
因此，在建筑设计中，建筑设备也被用来设计和处理电气和通讯设备的问题。
建筑设备可以确保这些设备在建筑结构中的稳定性和支撑性。
五、结构加固有些老旧的建筑物可能存在结构失效或结构一致性差的问题，可能出现房屋倾斜等情况。
在这种情况下，建筑设备可以被用来设计和安装加强结构的装置，以保证建筑物的稳定性和安全性。
六、防水结构防水结构也是在建筑设计中非常关键的一部分。
主要建筑设备清单
主要建筑设备清单本文档旨在提供一份主要建筑设备的清单，以供参考和使用。
一、起重机械1. 塔式起重机：具有较大起重能力和作业范围，适用于大型建筑工地。
2. 施工升降机：用于运送人员和材料的升降设备，有多层操作平台，提高工作效率。
3. 行车：用于搬运重物的设备，有地面和高空两种类型。
二、混凝土设备1. 混凝土搅拌车：用于搅拌、运输和倒注混凝土的车辆，能够快速完成混凝土工作。
2. 混凝土泵车：用于将混凝土输送到施工现场，提供高效的混凝土输送解决方案。
3. 预应力设备：用于进行预应力工作的设备，可增强混凝土结构的承载能力。
三、起重设备1. 电动起重机：适用于小型和中型建筑工地，能够高效完成起重作业。
2. 手动葫芦：用于小型搬运作业，操作简单方便，适用于狭小空间。
3. 水平吊车：使用电动驱动装置，用于吊装和搬运工作。
四、通风设备1. 风机：用于排风和通风的设备，可提供舒适的工作环境。
2. 排烟机：用于排出烟雾和有毒气体，确保工地安全。
3. 空调设备：提供室内空气调节功能，保持建筑内部舒适。
五、电力设备1. 发电机组：用于提供建筑工地所需的电力，确保正常施工。
2. 照明设备：提供工地照明，保证施工质量和工人安全。
3. 电缆和配电箱：用于电力供应和分配，保证建筑设备的正常运行。
六、安全设备1. 安全帽：用于保护工人头部，防止受伤。
2. 安全绳索和安全网：用于高处作业的安全防护措施。
3. 灭火器和消防设备：保障工地消防安全，防止火灾事故发生。
以上为主要建筑设备的清单，根据具体项目需要，可能会有所增减。
使用这些设备前，请确保设备完好，操作人员经过培训并具备相应证书。
建议按照相关规章制度和安全标准进行操作和维护，以确保施工安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设备1、试述清水池与高地水池、水塔的作用和异同？答：清水池作用是让过滤后的洁净澄清的滤后水沿着管道流往其内部进行贮存，并在清水中再次投加入液氯进行一段时间消毒，对水体的细菌、大肠杆菌等病菌进行杀灭，达到灭菌的效果 。
高地水池设在供水区或配水管网前后，用来调节二泵站供水与用水水量的不平衡。
水塔的作用：一是蓄水，在供水量不足之时，起着调节补充的作用；二是利用水塔的高势，自动送水，使自来水有一定的水压扬程。
清水池在水厂内，水塔与高地水池在供水区或配水管网前后。
水塔和高地水池的高度要与管网供水压相适应，建造费用高，而水塔调节容量有限，只适用于小城镇或工矿企业内部。
2、室内管道的设计流量为什么不同类型的建筑采用不同的计算方法？答：3、高层建筑供水与一般建筑供水有何不同?试述出三种以上高层建筑的供水方式，并评价其优缺点。
答：一般建筑，市政供水一楼的静压比六楼大不了多少的。
高层建筑一般要分高区、中区与低区，这要看建筑物高度决定，一般在50米以下的只分2个区供水。
给水水箱及水泵一般设置在地下专门的设备用房内，如果是住宅小区的话，一般设置一个泵房供多个住宅用水。
这还是要看设计情况。
高层建筑的给水方式有串联、并联、减压水箱和无减压水箱的减压给水。
在进行设计时需考虑工程具体情况和各种方案的优缺点等各方面的因素，对其进行比较选取最优方案。
串联给水方式是分区设置水箱和水泵，水泵分散布置，自下区水箱抽水供上区用水，逐层类推。
其好处是工作效率高，能量耗费少并且使用的管道较短，减少了投资成本，缺点是一旦下层发生故障则其上面的所有楼层均不能正常用水，并且维修工作难度较大，并且建筑下层水箱需水量很大，增加了结构负荷。
并联给水方式水泵集中布置便于管理，出现故障停水维修工作只影响小部分的用户，系统比较灵活。
但是其给水管道的装置比较繁多复杂，并且较高楼层的水泵扬程很大。
减压水箱给水方式是分区设置水箱，水泵统一加压，利用水箱减压，上区供下区用水。
这种方式虽然便于管理，但是由于最高层的水箱的水量很多，建筑结构荷载增大，这种方式容易产生故障，并且倘若上层分区出现故障，则位于之下的下层分区都将不能正常用水。
无减压水箱的减压给水方式是以减压阀取代减压水箱方式中的减压箱，这样就避免了上述方法的不足之处，并且此种方式资金投入较低，施工安装比较简单，并且可保证给水系统的安全可靠。
4、试述什么样的情况下需设室内消火栓。
答：低层和多层建筑栓设室内消火栓的范围：1）建筑面积大于300m2的厂房2）特等、甲等的剧场，超过800座的其他等级的剧场和电影院等，超过1200座的礼堂、体育馆等。
3）体积超过5000m3的车站、码头、机场的候车楼、展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑等。
4）超过了7层的住宅。
当确有困难时，只可设干式消防竖管和不带消火栓箱的DN65的斯内消火栓。
5）超过5层或体积超过10000m3的办公楼、教学楼、非住宅类居住建筑等其他民用建筑。
6）国家级文物保护单位的重点砖木或木结构的古建筑。
高层建筑消火栓设置范围：高层建筑必须设置室内和室外消火栓给水系统，室外消火栓应沿高层建筑四周匀布置，室内消火栓除无可燃物的设备层外，高层建筑和裙房的各层都应设置室内消火栓。
5、在什么情况下需设消防水池和消防水箱，它们的容积是根据什么考虑的。
答：当管网不允许消防泵直接抽水时，则应设消防水池、消防泵和消防水箱。
它贮存活在初期10min的应急灭火用水。
6、试述建筑排水系统的组成和它们的作用。
答：（1）污水和废水收集器具。
收集生活污水。
（2）排水管道。
水供给和排放的媒介。
（3）水风装置。
用来阻挡排水管道中产生的臭气，使其不致溢到室内，以免恶化室内环境。
（4）通气管。
保证排水管道与大气相通，以避免在排水管中因局部满流——柱塞流时水流后会形成负压，产生抽吸作用致使排水设备下的水封被破坏，同时通气管还有散发臭气的作用。
（5）清通部件。
方便管道堵塞时可打开进行检查和清理。
（6）提升设备。
建筑物的地下室或人建筑，其内部标高低于室外排水管网的标高，常需要用水泵将地下室的污水抽送出去，需设提升泵进行提升。
（7）污水局部处理设备。
当建筑物内的污水水质不符合排放标准时，需要在排放前先进行局部处理。
7、建筑雨水系统如何分类？各适用于何种情况。
厂房雨水排除为何应首先考虑采用外排水系统？答：建筑雨水分类：一是有压不满流雨水排水系统：另一种为虹吸流雨水系统或称压力流雨水系统。
前者适用于一般民用建筑、公共建筑或较小的工业厂房等；后者用于大型屋面积的建筑物，如仓库、厂房及大面积的公共建筑等房屋类。
外排水系统结构简单、施工方便、节省投资、应用较安全，是厂房首选的雨水排水形式。
8、室外排水体制应当推荐哪种，对旧城镇若已有合流制排水管系应当如何改造？答：（1）直泄式完全合流制系统。
（2）截流式合流制（3）完全分流制（4）不完全分流制（5）混合制排水体制对旧城镇已有合流制排水管系，在合流制管道的个排河口上设截流井，截流井将污水就截下，并通过沿河岸敷设的截流干管将污水送到污水处理厂进行处理，大大减少污水对河道的污染。
9、试述自然循环热水采暖系统的工作原理。
答：在自然循环热水采暖系统中，不设水泵，依靠锅炉加热和主要依靠算热器算热冷却造成供、回水温度差而形成水的密度差，来维持系统中水的循环，这种水循环作用压力称为自然压头。
在一个有回路的采暖系统中当管道中的热水加热，热水自然向上流动，冷水会向另一端的回水管中流动，回水管中的冷水会自然流道加热器中，重新加热向上流动，。
10、为什么厨房排油烟机比厨房整体通风更有利与污染物排除？答：厨房抽油烟机属于局部排风，它是利用局部排风气流捕集油烟并排出室外，使油烟不致扩算到室内其他地方，并且局部排风装置排风量较小、能耗较低、效果好。
而整体通风不容易控制，通风效果不稳定，会使油烟到处扩算。
所以厨房抽油烟机比整体通风更有利于污染物排除。
11、主要的空气处理方式有哪些？给出两种适用于南方潮湿地区除湿的方法。
答：主要空气处理方式有四种：加热、冷却、除湿、加湿。
一种是使用液体或固体吸湿剂来进行除湿，方法是根据要求的空气处理过程不同用一定浓度和温度的盐水喷淋空气；固体吸湿是利用有大量空隙的固体吸附剂如硅胶对空气中的水蒸气的表面吸附作用来除湿的。
另一种是冷冻除湿机，其工作原理是由制冷系统的蒸发器将要处理的空气冷却除湿，再由制冷系统的冷却器把冷却除湿的空气加热，这样处理后的空气虽然温度较高，但湿度较低，适用于只需要除湿而不需要降温的场合。
12、什么是防火分区？火灾时防火防烟阀和排烟阀门应如何动作？答：所谓防火分区是指采用防火分隔措施划分出的、能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部区域（空间单元）。
在建筑物内采用划分防火分区这一措施，可以在建筑物一旦发生火灾时，有效地把火势控制在一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供有利条件。
火灾时，防火阀上装有易熔合金温度熔断器，当管道气温达到一定温度时，熔断器熔断而关闭阀门，切断气流，防止火焰蔓延。
防烟阀是有烟感器信号控制自动关闭的风门，火灾时关闭阀门。
排烟阀门平时处于关闭状态，火灾发生时，自动控制系统使排烟阀迅速开启。
13、电力系统主要由哪几部分组成？各自的主要功能是什么？简述电力负荷等级及其供电要求。
答：电力系统主要由发电厂、输电线路、变配电所组成。
发电厂是生产电能的工厂。
输电线路的作用就是将发电厂产生的电能输送到用电地区。
变电所是改变电压和分配电能的场所，由变压器和配电装置组成。
电力负荷等级分为三级：（一）一级负荷及其供电要求1、一级负荷是指中断供电将造成人身伤亡，造成重大政治影响以及重大经济损失，造成公共场所秩序严重混乱的用电负荷。
2、对于某些特级建筑，如重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心以及经常用于重大活动的大量人员集中的公共场所等的一级负荷，为特级重要负荷。
14、变配电所的结构形式有哪几种？其选址主要考虑哪些问题？什么情况下建筑物需设置应急柴油发电机组？答：变配电所的结构形式：下进下出线、上进上出线、上进下出线、下进上出线。
选址考虑的问题：（1）接近负荷中心。
（2）进出线方便。
（3）接近电源侧（4）设备吊装、运输方便。
（5）不宜设在有剧烈的场所振动的场所，以避免对变配电设备的安全构成威胁（6）不宜设在多尘、水雾或有腐蚀性气体的场所。
（7）不应设在厕所、浴室或其它经常积水的场所的正下方或贴邻。
（8）不应设在爆炸危险场所内和设在火灾危险场所正上方或正下方。
（9）变配电所为独立建筑时，不应设在地势低洼和可能积水的场所。
（10）高层建筑的配电所，宜设在地下层或首层，对于高度超过100m的超高层建筑，也可以在高层取的避难层或设备层内设置变配电所。
（11）变配电所位于高层建筑地下层时，宜选择在通风、算热较好的位置。
下列情况之一宜设置自备应急柴油发电机组：（1）为了保证一级负荷中特别重要的负荷用电。
（2）有一级负荷，但从市电取得第二电源有困难或不经济合理时。
（3）大、中型商业性大厦，当市电中断将会造成经济效益或不经济合理时。
15、建筑上的常用光源有哪几种？答：建筑上的常用光源有白炽灯，卤钨灯，荧光灯，高压汞、纳灯，金属卤化物灯。
16、一般用哪些指标来描述照明质量？答：照明质量反映在以下五个方面：1、亮度与亮度分布。
2、照明的均匀性。
3、光源的显色性。
4、照明的稳定性。
5、眩光。
17、雷电对建筑物的破坏有哪几个方面？建筑防雷的主要措施有哪些？答：雷电对建筑物的破坏有以下四个方面：机械性破坏、热力性破坏、绝缘的击穿性破坏、无线干扰性破坏。
建筑防雷主要措施：1、防直击雷采用接闪器、引下线、接地装置系统。
2、放感应雷采用将所有设备的金属外壳可靠接地、等电位联接系统。
3、防雷电波侵入则采用避雷器、电涌保护器。
