三菱电梯各梯种看故障代码方法

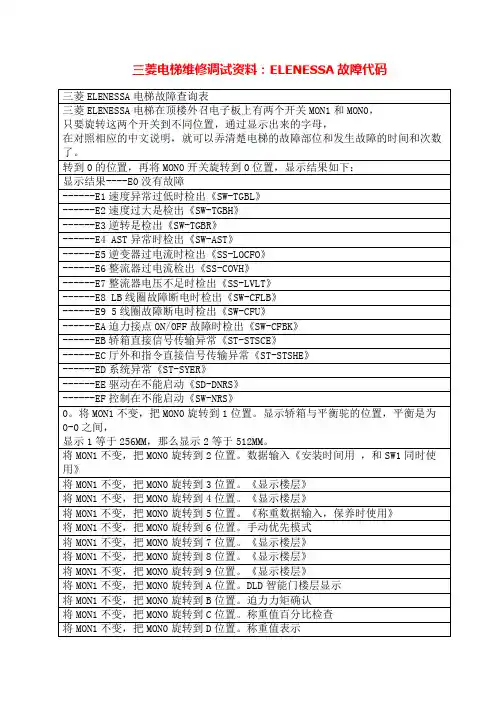

三菱电梯维修调试资料：ELENESSA故障代码
------EE驱动在不能启动《SD-DNRS》
------EF控制在不能启动《SW-NRS》
0。将MON1不变，把MON0旋转到1位置。显示轿箱与平衡驼的位置，平衡是为0-0之间，
显示1等于256MM，那么显示2等于512MM。
将MON1不变，把MON0旋转到2位置。数据输入《安装时间用 ，和SW1同时使用》
------E0A 称重数值异常检出〈SW-WGER〉
------E0B E1板异常检出〈SW-E1PBC〉
------E0C URS/DRS开关故障〈SW-UDHSE〉
------E0D DZ检查回路故障检出〈SW-DZCER〉
------E0E 5 ON故障《SW-5 ONER》
------E0F #LB ON故障《SW-LBONER》
显示结果：----E40 没有异常
----E41 紧急停止运行记录2次〈SW-EST2〉
----E42 整流器电流过低时检出〈SS-LVLTT〉
----E43 紧急停止回复〈SW-ESTR〉
----E44 LB线圈故障断电时检出
----E45 5线圈故障断电时检出
----E46பைடு நூலகம்BK1线圈故障
----E47 BK2线圈故障
七．将MON1旋转到1位置，将MON0旋转到6位置时的显示结果如下：
显示结果：----E60 没有异常
----E61 整流器电压不足
----E62 集极驱动板异常《SS-GDFH》
----E63 逆变器保护回路动作《SS-LFO》
----E64 29安全回路动作时检出《SS-29LT》锁存记忆》
----E65 12V电源异常
三菱电梯各梯种看故障代码方法
KCD-75X KCD-76X
1、MON1=0 MON0=0 * 2、MON1=1 MON0=0~F（现时故障） 3、MON1=5 MON0=0~F(锁存故障） 1、SET1=E SET0=1 **
VFGH
KCD-100X
2、MON1=1 MON0=0,8（无锁存）1,9（有锁存）
3、MON1=0 MON0=0
6 安全回路 顺序故障
7 门故障
8 井道内开关故障
9 抱闸 曳引机故障
A 速度控制 选层器故障
B 秤装置故障
C P1板（AML，S/W）故障
D 系统设定故障
E 信号故障
F 预留
* 故障代码
内容
0 无故障
1 TGBL 过低速检出
2 TGBH 过高速检出
3 TGBR 反方向运转检出
4 AST 检出
5 OCOK 过电流检出
6 OVLT 过电压检出
7 LVLT 低电压检出
8 CFLB LB拍OFF失效
9 CF5 5拍OFF失效
A CFBK 抱闸ON或OFF失效
B STSCE 传输至轿厢故障
C STSHE 传输至厅站故障
D SYER 系统故障
E 不能在启动
** 7划管4
状态1
LED显示 7划管3 7划管2
状态2
如有故障 显示“E"
7划管1
故障内容
- 无故障
0 逆变器故障
1 整流器故障
2 整流器电子板故障
3 电源故障
4 控制柜 继电器故障
5 控制柜 继电器故障
VFGLC
2、MON1=1 MON0=0（现时故障）
KCD-115X（有机房） KCD-116X（无机房）
三菱GPS-3电梯故障查询表
六.将MON1不变,把MON0旋转到6位置.手动优先模式
七.将MON1不变,把MON0旋转到7位置.《显示楼层》
八.将MON1不变,把MON0旋转到8位置.《显示楼层》
九.将MON1不变,把MON0旋转到9位置.《显示楼层》
E54 整流器电压不足时检出〈SS-LVLT〉
E55 12V电源异常〈SS-12VFL〉
E56 模式与测速比有偏差〈SD-PTC〉
E57 手动模式时电流负荷过大〈SD-HRT〉
E58 驱动发出时紧急停止指令〈SD—32GQ〉
E59 紧急停止指令〈SC-S29〉
E5A 迫力基板异常〈SS-BKE〉
E46 迫力连接点异常检出
E47 89线圈故障断电时检出
E48 89故障时检出
六．将MON1旋转到1位置，将MON0旋转到5位置时的显示结果如下
E50 没有异常
E51 29安全回路时检出〈SN-29〉
E52 29安全回路动作时检出〈SN-29LT〉记忆锁存
E53 欠相或者电压过低时检出〈SS-PWFH〉
E5B 模式与测速比有偏差
E5C EST异常而引起不能再启动〈SW-ETSES〉
七．将MON1旋转到1位置，将MON0旋转到6位置时的显示结果如下
E60 没有异常
E61 整流器电压不足
E62 集极驱动板异常《SS-GDFH》
E63 逆变器保护回路动作《SS-LFO》
E64 29安全回路动作时检出《SS-29LT》锁存记忆》
E3E 整流器充电异常〈SW-CVER〉
五．将MON1旋转到1位置,将MON0旋转到1位置时的显示结果如下
三菱电梯资料
SPVF各发光二极管功能一览表GPS-I P1板上各开关功能表开关名称功能正常状态TOP/BOT TOP（上位）：顶层呼叫中间BOT（下位）：底层呼叫UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按设定方向运行。
开关复位中中间位置，轿厢就近停层。
如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。
开关若不返回中间位置，电梯将不应答轿厢召唤。
中间DNC（下位）：轿厢下降DOOR/RST DOOR（上位）：切断门机开关指令中间RST（下位）：CPU复位DCB/FMS DCB（上位）：关门中间FMS（下位）：写层高数据R/M MNT WEN R/M（上位）：警报器R/M亮安装时置于中间MNT（中间）：警报器R/M熄WEN（下位）：修正EEPROM数据LD0/LD1 写入及显示载重量中间RSW SHIFT：模式（VP）的位置8LTB：平层时，抱闸接触器动作时间调节8MON：功能控制开关安装时6，服务时8GPS-I MON开关与七段管显示器MON位置功能LED显示器0 故障显示1 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点2 安装时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示3 楼层显示显示轿厢所处楼层数4 手动操作显示轿厢所处楼层数5 保养时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示6 安装时手动操作模式显示“H”+楼层数7 楼层显示显示轿厢所处楼层数8 标准设定显示轿厢所处楼层数9 楼层显示显示轿厢所处楼层数A 楼层显示显示轿厢所处楼层数B 调整BK力矩BK力矩设定值（十进制）C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1 显示“OL”D 称重显示SW LDO/LD1→LD0 E2PROM中的空载数据显示SW LDO/LD1→LD1 E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示E TSD安全系数检测显示楼层数F TSD运行检测显示楼层数三菱电梯 GPS--3 维修资料三菱 GPS — 3 电梯在机房 P1 电子板上有两个开关 MON1 和 MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
三菱电梯故障代码
GPS-III故障代码三菱GPS--3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。
二，将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。
《显示楼层》四，将MON1不变，把MON0旋转到4位置。
《显示楼层》五，将MON1不变，把MON0旋转到5位置。
《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。
手动优先模式七，将MON1不变，把MON0旋转到7位置。
《显示楼层》八，将MON1不变，把MON0旋转到8位置。
三菱电梯凌云II故障代码
三菱电梯凌云II故障代码，以及割称方法
E0 无故障
E1 逆变器
E2 整流器
E3 整流器
E4 电源
E5 控制屏
E6 控制屏
E7 外部安全回路
E8 门
E9 升降开关
1. 空载NL写入
①将电梯运行到井道中部且空载
②将P1板上SET1→6,SET0→2
③将屏板上的SW1按到“↓”侧，7段数码显示当前值并闪烁，写完后自动退出SET模式，7段码进入MON模式
④将P1板上MON1→”0”,MON0→”D”,向上按SW2开关，7段码显示空载数据，确认空载写入成功
⑤注：确认电梯位于井道中部的方法：将P1板上MON1→”0”,MON0→”1”,电梯手动运行，当显示变化为“0”到“-0”时，表示电梯轿厢位于井道中部。
2. 半载BL写入
①电梯半载位于井道中部
②将P1板上SET1→6,SET0→3
③将屏板上的SW1按到“↓”侧，7段数码显示当前值并闪烁，写完后自动退出SET模式，7段码进入MON模式
④将P1板上SET1→”0”,SET0→”8”
⑤将P1板上MON1→”0”,MON0→”D”,向上按SW2开关，7段码显示半载数据，确认半载写入成功
⑥将P1板上MON1→”1”,MON0→”0”
⑦按动P1板上的RST开关，将空载和半载数据存入ROM中
3. 超载动作点微调
①自动运行模式，110%负载
②调节开关WGHO,直到超载蜂鸣器响，29W被激活，轿门保持开启
4. 负载称重装置微调
①若启动时，轿厢有上拉的感觉，则把开关WGHG向“F“方向旋转
②若启动时，轿厢有下沉的感觉，则把开关WGHG向“0“方向旋转。
三菱电梯故障代码
------EA迫力接点ON/OFF故障时检出《SW-CFBK》
------EB轿箱直接信号传输异常《ST-STSCE》
------EC厅外和指令直接信号传输异常《ST-STSHE》
------ED系统异常《ST-SYER》
------EE驱动在不能启动《SD-DNRS》
显示结果：----E40 没有异常
----E41 紧急停止运行记录2次〈SW-EST2〉
----E42 整流器电流过低时检出〈SS-LVLTT〉
-----E43 紧急停止回复〈SW-ESTR〉
-----E44 LB线圈故障断电时检出
----E45 5线圈故障断电时检出
----E185线圈连续4次异常断电检出《ST-DF5》
----E19迫力连接回路连接4次异常检出《ST-BFDK》
----E1A整流器电压连续8次电压不足检出《ST-DFLV》
----E1BRL异常时检出《ST-CFRL》
----E1CTSD动作时异常检出《SW-TSLDE》
----E57 手动模式时电流负荷过大〈SD-HRT〉
----E58 驱动发出时紧急停止指令〈SD-32GQ〉
----E59 紧急停止指令〈SC-S29〉
----E5A 迫力基板异常〈SS-BKE〉
----E5B 模式与测速比有偏差
----E5C EST异常而引起不能再启动〈SW-ETSES〉
----E94 MELD负荷过大时检出《SD-SLTI》
----E95 TSD不正常时检出《SD-TSDP》
----E96 行走时称重异常检出《SD-WGHDF2》
----E97 DC-CT异常检出《SD-CTER》
三菱电梯故障代码详解(xsf)
三菱故障代码详解E1、异常低速：主要是编码器故障及接线错误；P1板接收编码器信号有误；抱闸没调到位引起摩擦；模块故障等。
E2、异常高速：主要发生在 PM主机，主要是编码器；对极没做；P1板不良；轿厢和对重相差悬殊主机对极对不上引起飞车。
E3、异常情况的反向运行：主要发生在异步主机上，主要是编码器及编码器AB 相反；E1 板；电机；模块等。
E4、失速：一般不发生，如果发生了一般是 P1 板的驱动程序出了问题。
E5、过电流：较常见，一般是逆变模块、E1板及互感器故障；电机、主回路电容、主回路接地；还有互感器连接线；两个互感器连接线接反。
如果上电后就有“E5”就重点考虑直流互感器。
E6、过电压：主要考虑 E1 板和 E1 板到电容的检测线；P1 板到E1板的检测扁线；主回路电容、逆变模块；还有主回路的电压是否真偏高。
E7、欠电压：较常见，主要是 E1 板、模块故障，电源板到充电线路。
E8、LB#接触器故障：发生不多，主要是LB#接触器的线圈电压和其连接线部分、接触器本身以及RLB检测回路故障、P1(R1)板等。
E9、5#接触器故障：发生不多，主要是5#接触器的线圈电压和其连接线部分；接触器；安全门锁回路上有短路现象使其吸合电压产生压降、P1（R1）板等。
EA、制动器线圈故障：主要是抱闸触点没调到位；P1（R1）板及连接线、LB接触器、抱闸间隙等。
EB、向轿厢串行传输故障：如果是单开门和没有副操纵箱的情况下，主要考虑P1板、门机板、操纵箱基板及彼此间连线，扁电缆的干扰，看一下C10,C20,C00的电压有没有到轿顶，操纵箱里面或轿顶站的 DC12V开关电源，如果光有100V输入没有12V输出,那肯定是那个电源坏了，再不行就看门机板和轿箱里那块板了。
如果有后门还需要考虑后门部分。
EC、向层站串行传输故障：主要考虑 P1 板到层站的线路；层站的 DC12电源{控制柜输送的 H10和 H20(AC220V)到层站的电源板变压产生的}。
