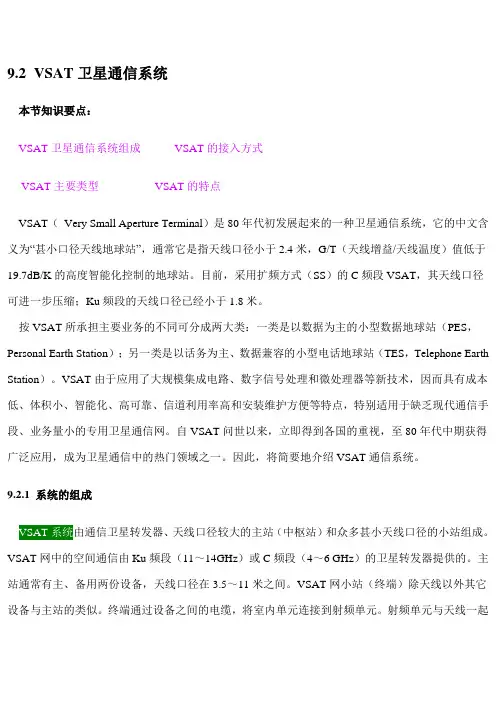

9.2 VSAT卫星通信系统本节知识要点：VSAT卫星通信系统组成 VSAT的接入方式VSAT主要类型 VSAT的特点VSAT（Very Small Aperture Terminal）是80年代初发展起来的一种卫星通信系统，它的中文含义为“甚小口径天线地球站”，通常它是指天线口径小于2.4米，G/T（天线增益/天线温度）值低于19.7dB/K的高度智能化控制的地球站。
目前，采用扩频方式（SS）的C频段VSAT，其天线口径可进一步压缩；Ku频段的天线口径已经小于1.8米。
按VSAT所承担主要业务的不同可分成两大类：一类是以数据为主的小型数据地球站（PES，Personal Earth Station）；另一类是以话务为主、数据兼容的小型电话地球站（TES，Telephone Earth Station）。
VSAT由于应用了大规模集成电路、数字信号处理和微处理器等新技术，因而具有成本低、体积小、智能化、高可靠、信道利用率高和安装维护方便等特点，特别适用于缺乏现代通信手段、业务量小的专用卫星通信网。
自VSAT问世以来，立即得到各国的重视，至80年代中期获得广泛应用，成为卫星通信中的热门领域之一。
因此，将简要地介绍VSAT通信系统。
9.2.1 系统的组成由通信卫星转发器、天线口径较大的主站（中枢站）和众多甚小天线口径的小站组成。
VSAT网中的空间通信由Ku频段（11～14GHz）或C频段（4～6 GHz）的卫星转发器提供的。
主站通常有主、备用两份设备，天线口径在3.5～11米之间。
VSAT网小站（终端）除天线以外其它设备与主站的类似。
终端通过设备之间的电缆，将室内单元连接到射频单元。
射频单元与天线一起设置在室外，以提供频率变换等功能及收信机功能等。
室外单元的射频设备包括：天线、低噪声放大器（LNA）、上下变频器、固态放大器（SSPA）。
SSPA的一般输出功率为5W、l0W、30W不等。
为减少信号功率的损耗和引入的噪声，一般都将SSPA、LNA 和上、下变频器直接安装在天线后面，并由室内经电缆供电。

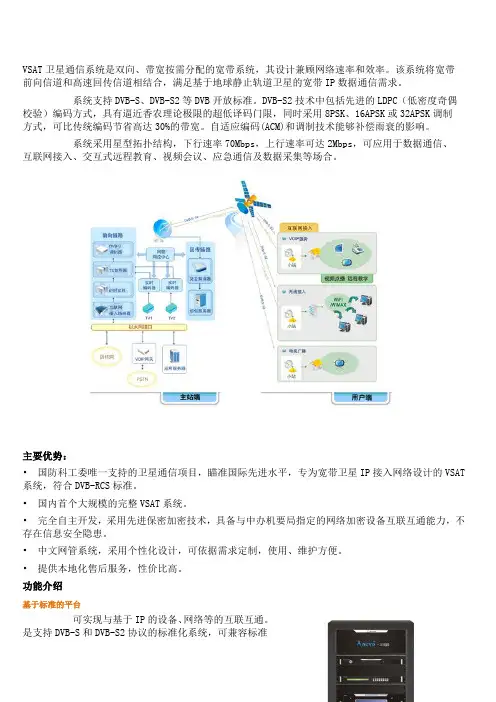

VSAT卫星通信系统是双向、带宽按需分配的宽带系统
VSAT卫星通信系统是双向、带宽按需分配的宽带系统，其设计兼顾网络速率和效率。
该系统将宽带前向信道和高速回传信道相结合，满足基于地球静止轨道卫星的宽带IP数据通信需求。
系统支持DVB-S、DVB-S2等DVB开放标准。
DVB-S2技术中包括先进的LDPC（低密度奇偶校验）编码方式，具有逼近香农理论极限的超低译码门限，同时采用8PSK、16APSK或32APSK调制方式，可比传统编码节省高达30%的带宽。
自适应编码(ACM)和调制技术能够补偿雨衰的影响。
系统采用星型拓扑结构，下行速率70Mbps，上行速率可达2Mbps，可应用于数据通信、互联网接入、交互式远程教育、视频会议、应急通信及数据采集等场合。
主要优势：•国防科工委唯一支持的卫星通信项目，瞄准国际先进水平，专为宽带卫星IP接入网络设计的VSAT 系统，符合DVB-RCS标准。
•国内首个大规模的完整VSAT系统。
•完全自主开发，采用先进保密加密技术，具备与中办机要局指定的网络加密设备互联互通能力，不存在信息安全隐患。
•中文网管系统，采用个性化设计，可依据需求定制，使用、维护方便。
•提供本地化售后服务，性价比高。
功能介绍基于标准的平台可实现与基于IP的设备、网络等的互联互通。
是支持DVB-S和DVB-S2协议的标准化系统，可兼容标准的第三方单收设备（DVB机顶盒或卡）。
室外单元1U机箱式室内单元宽带连接提供70Mbps的下行载波速率和2Mbps的上行载波速率。
先进的IP路由功能支持单播和组播、RIP、IGMP、UDP、TCP等协议。
系统规模单个节点最大支持4000个终端，可扩展。
多种入境信道访问机制带宽按需分配(BoD)：根据用户业务量需求和传输时间，系统实现动态按需分配带宽。
BoD 适用于多用户企业网访问和互联网应用，以及大文件的传输。
信息速率保证(CIR)：为用户提供类似专线的固定资源分配，以保证传输带宽，适用于VoIP 和电视会议等。
CIR再分配：CIR只在用户需要时才提供。
卫星通信_VSAT卫星通信网的调查报告

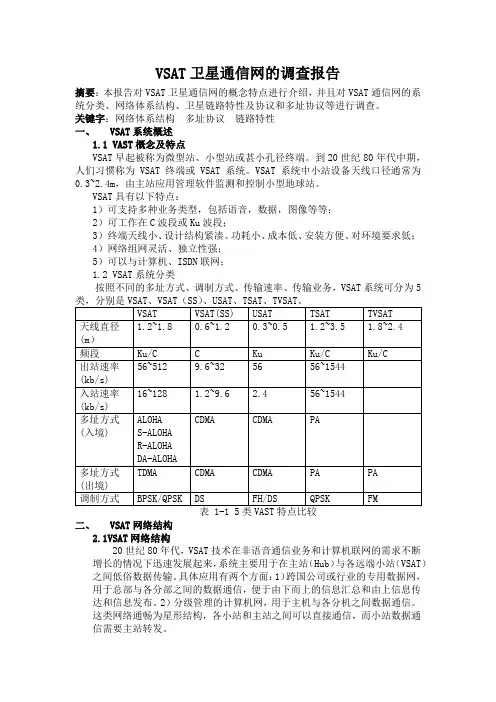

VSAT卫星通信网的调查报告摘要：本报告对VSAT卫星通信网的概念特点进行介绍，并且对VSAT通信网的系统分类、网络体系结构、卫星链路特性及协议和多址协议等进行调查。
关键字：网络体系结构多址协议链路特性一、VSAT系统概述1.1 VAST概念及特点VSAT早起被称为微型站、小型站或甚小孔径终端。
到20世纪80年代中期，人们习惯称为VSAT终端或VSAT系统。
VSAT系统中小站设备天线口径通常为0.3~2.4m，由主站应用管理软件监测和控制小型地球站。
VSAT具有以下特点：1）可支持多种业务类型，包括语音，数据，图像等等；2）可工作在C波段或Ku波段；3）终端天线小、设计结构紧凑、功耗小、成本低、安装方便、对环境要求低；4）网络组网灵活、独立性强；5）可以与计算机、ISDN联网；1.2 VSAT系统分类按照不同的多址方式、调制方式、传输速率、传输业务，VSAT系统可分为5二、VSAT网络结构2.1VSAT网络结构20世纪80年代，VSAT技术在非语音通信业务和计算机联网的需求不断增长的情况下迅速发展起来，系统主要用于在主站（Hub）与各远端小站（VSAT）之间低俗数据传输。
具体应用有两个方面：1）跨国公司或行业的专用数据网，用于总部与各分部之间的数据通信，便于由下而上的信息汇总和由上信息传达和信息发布。
2）分级管理的计算机网，用于主机与各分机之间数据通信。
这类网络通畅为星形结构，各小站和主站之间可以直接通信，而小站数据通信需要主站转发。
上图所示为卫星VSAT星形网的组成和路径示意图。
VSAT星形网的主站规模和容量都与一个TDMA卫星系统地球站相当实际上，VSAT星形网的主站在规模和容量方面都与一个TDMA卫星系统地球站相当。
实际上VSAT星形网的入站链路通常采用TDMA访问协议，传输效率较低，一般仅64Kb/s或128KB/S ，这有利于降低小站的成本。
VSAT系统在发展中国家的推广应用过程中，更重要的是对其中电话业务的需求。
VSAT便携式卫星站系统

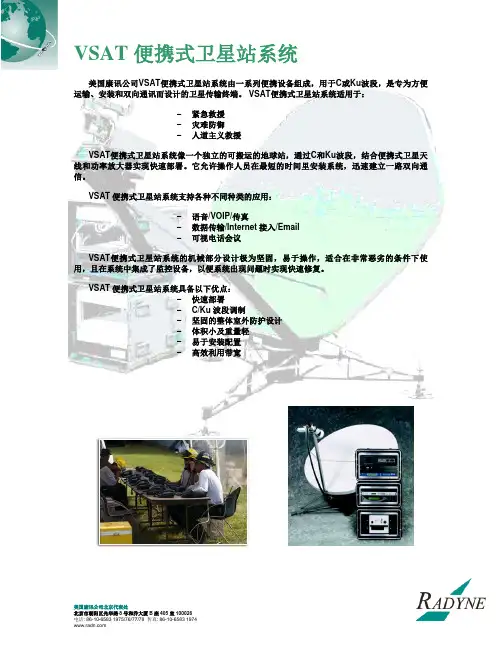

VSAT 便携式卫星站系统美国康讯公司VSAT便携式卫星站系统由一系列便携设备组成，用于C或Ku波段，是专为方便运输、安装和双向通讯而设计的卫星传输终端。
VSAT便携式卫星站系统适用于：-紧急救援-灾难防御-人道主义救援VSAT便携式卫星站系统像一个独立的可搬运的地球站，通过C和Ku波段，结合便携式卫星天线和功率放大器实现快速部署。
它允许操作人员在最短的时间里安装系统，迅速建立一路双向通信。
VSAT便携式卫星站系统支持各种不同种类的应用：-语音/VOIP/传真-数据传输/Internet接入/Email-可视电话会议VSAT便携式卫星站系统的机械部分设计极为坚固，易于操作，适合在非常恶劣的条件下使用，且在系统中集成了监控设备，以便系统出现问题时实现快速修复。
VSAT便携式卫星站系统具备以下优点：-快速部署-C/Ku波段调制-坚固的整体室外防护设计-体积小及重量轻-易于安装配置-高效利用带宽技术指标DMD20 通用卫星调制解调器以下所列技术指标体现了DMD20最大最全的功能。
每台DMD20均可以按照用户的需求以软件或硬件选项的形式在工厂或现场升级。
DMD20最终定购价格取决于选项的取舍。
DMD20 BER （典型）特性调制/FEC 码率 1 x 10 -5 1 x 10 -6 1 x 10 -7 1 x 10 -8 数据速率范围BPSK VIT 1/2 5.5 (5.1) 6.1 (5.7)6.7 (6.2)7.4 (6.8) 2.4 Kbps - 10.0 Mbps QPSK VIT 1/2 5.5 (5.1) 6.1 (5.7) 6.7 (6.2) 7.4 (6.8) 4.8 Kbps - 10.0 Mbps QPSK VIT ¾ 6.8 (6.3) 7.6 (7.0)8.3 (7.7) 8.9 (8.4) 7.2 Kbps - 15.0 Mbps QPSK VIT 7/8 7.9 (7.2) 8.6 (7.9)9.3 (8.6) 10.2 (9.4) 8.4 Kbps - 17.5 Mbps QPSK VIT R-S 1/2 3.8 (3.4) 4.1 (3.6) 4.2 (3.8) 4.4 (4.0) 4.8 Kbps - 8.88 Mbps QPSK VIT R-S 3/4 5.4 (4.7) 5.6 (4.9) 5.8 (5.1) 6.0 (5.3) 7.2 Kbps - 13.33 Mbps QPSK VIT R-S 7/8 6.1 (5.7) 6.4 (6.0) 6.7 (6.3) 7.0 (6.6) 7.8 Kbps - 15.55 Mbps QPSK SEQ 1/2 5.6 (5.1) 5.9 (5.4) 6.3 (5.8) 6.7 (6.2) 4.8 Kbps - 2.048 Mbps QPSK SEQ 3/4 6.1 (5.6) 6.5 (6.1) 7.0 (6.5) 7.4 (6.9) 7.2 Kbps - 2.048 Mbps QPSK SEQ 7/8 6.9 (6.4) 7.4 (6.9) 7.9 (7.4) 8.4 (7.9) 8.4 Kbps - 2.048 Mbps QPSK TPC 1/2 2.7 (2.4) 2.9 (2.6) 3.1 (2.8) 3.3 (3.0) 4.8 Kbps - 9.54 Mbps QPSK TPC 3/4 3.6 (3.2) 3.8 (3.4) 4.1 (3.7) 4.4 (4.0) 7.2 Kbps - 15.0 Mbps QPSK TPC 7/8 4.2 (3.9) 4.3 (4.0) 4.4 (4.1) 4.5 (4.2) 8.4 Kbps - 17.5 Mbps 8PSK TRE 2/3 7.8 (6.4) 8.7 (7.2) 9.5 (8.1) 10.2 (8.9) 9.6 Kbps - 20.0 Mbps 8PSK TRE R-S 2/3 5.8 (5.4) 6.2 (5.6) 6.5 (5.8) 6.7 (6.1) 8.9 Kbps - 18.3 Mbps 8PSK TPC 3/4 6.0 (5.6) 6.2 (5.8) 6.4 (6.0) 6.8 (6.3) 10.8 Kbps - 20.0 Mbps 8PSK TPC 7/8 6.9 (6.5) 7.0 (6.6) 7.1 (6.7) 7.2 (6.8) 12.6 Kbps - 20.0 Mbps 16QAM VIT 3/4 10.7 (9.9) 11.5 (10.7) 12.4 (11.6) 13.3 (12.5) 14.4 Kbps - 20.0 Mbps 16QAM VIT 7/8 11.9 (11.1) 12.7 (11.9) 13.5 (12.7) 14.3 (13.5) 16.8 Kbps - 20.0 Mbps 16QAM VIT R-S 3/4 8.9 (8.3) 9.1 (8.6) 9.3 (8.8) 9.5 (9.1) 13.3 Kbps - 20.0 Mbps 16QAM VIT R-S 7/8 10.3 (9.9) 10.5 (10.2) 10.8 (10.4) 11.0 (10.7) 15.5 Kbps - 20.0 Mbps 16QAM TPC 3/4 7.0 (6.7) 7.4 (7.1) 7.8 (7.5) 8.2 (7.9) 14.4 Kbps - 20.0 Mbps 16QAM TPC 7/8 8.0 (7.6)8.1 (7.7)8.2 (7.8)8.3 (7.9)16.84 Kbps - 20.0 Mbps调制器调制BPSK,QPSK,OQPSK(8PSK,16QAM 可选） IF 调谐范围 50~90,100~180 MHz,1 Hz 步进 L 波段调谐范围950~2050 MHz,1 Hz 步进阻抗 IF, 75Ω,(50Ω可选) ，L 波段为50Ω 接头BNC, 75 OhmSMA, 50 Ohm, L-Band 反射损耗IF, 20dB minL-Band, 14 dB min 输出功率 0 ~ -25dB m 输出稳定度IF: ±0.5 dBL-Band: ±1.0 dB输出频谱符合IESS 308/309/310杂散 带内-55 dBc （50~90MHz,100~180MHz, 950~2050 MHz ）带外-45 dBc 载波关断隔离度>60 dB扰码 CCITT V.35或IBS （其它可选） 前向纠错 Viterbi,k=7, 1/2, 3/4, 7/8格柵2/3Turbo Product Code （可选） BPSK 21/44QPSK/OQPSK 1/2,3/4,7/8 8PSK/16QAM 3/4,7/8Legacy Turbo Rates: 0.495,0.793外码（可选） Reed-Solomon, INTELSAT 码率(DVB 可选), Custom(N,K) Reed-Solomon 数据时钟源 内部，外部，接收恢复时钟 内部时钟稳定性 1X10-6典型（可选5X10-8）解调器解调BPSK,QPSK,OQPSK(8PSK,16QAM 可选） IF 调谐范围 50~90,100~180MHz,1 Hz 步进 L 波段调谐范围950~2050 MHz,1 Hz 步进阻抗 IF, 75Ω,(50Ω可选)，L 波段为50Ω 接头BNC, 75 OhmSMA, 50 Ohm, L-Band 反射损耗IF, 20dB minL-Band, 14dB min频谱 INTELSAT IESS 308/309/310 兼容 输入电平 10×log(符号率)-100, ±12dB总输入功率 -10 dBm 或 +40 dBc@256 Kbps 前向纠错Viterbi,k=7, 1/2, 3/4, 7/8Sequential:1/2,3/4,7/8 (可选) 格柵：2/3Turbo Product Code （可选） BPSK 21/44QPSK/OQPSK 1/2,3/4,7/8 8PSK/16QAM 3/4,7/8Legacy Turbo Rates: 0.495,0.793外码（可选）Reed-Solomon ， INTELSAT （DVB 可选） Custom(N,K) Reed-Solomon 扰码 CCITT V.35或IBS （其它可选） 捕获范围 ±1 kHz ~±255 kHz 可编程扫描延时100 msec~6000 sec,步进值100 msec准同步缓存器可调范围 0 msec ~64 msec 复位条件 上/下溢出时自动调整复位方式IBS-整数个帧，IDR-整数个复帧时钟发射时钟，外部时钟，接收时钟或SCT(内部时钟)监控以太网 10 Base-T/远端RS-485/终端RS-232 DMD15/DMD2401兼容DMD20 Drop and Insert – Intelsat 兼容 （可选)地面数据 1.544 Mbps 或2.048 Mbps,G.732/733 线路编码 T1采用AMI 或B8ZS,E1采用HDB3 帧结构D4,ESFE1采用PCM30(PCM30C)或PCM31(PCM31C)时隙选择n×64连续或任意块用于Drop 或 Insert 时隙 TS1,2,3,4,5,6,8,10,12,15,16,20,24,30,31 数据数率64,128,192,256,320,384,512,640 768,960,1024,1280,1536,1920 kbps高效 Drop and Insert可插入/取出任何数量的时隙T1 地面用户可插入/取出 1 ~ 24 个时隙 E1 地面用户可插入/取出 1 ~ 32 个时隙地面接口DVB, ASI/SPI, HSSI, Ethernet 4 Port 10/100 Base-TIDR/ESC 接口 (可选)G.703 T1(DSX1)1.544 Mbps,100Ω平衡,AMI 和B8ZSG.703 E12.048 Mbps,75Ω非平衡&120Ω平衡,HDB3 G.703 T2 (DSX2)6.312 Mbps,75Ω非平衡&110Ω平衡, B8ZS 和B6ZSG.703 E28.448 Mbps,75Ω BNC 非平衡,HDB3IBS/同步接口 (标准)RS-422/-530全速率，差分，时钟/数据,DCE ITU V.35 全速率，差分，时钟/数据,DCE RS-232（最高200 kbps,DCE ）环境主电源 100~240Vac, 50~60Hz, 最高40W, 48VDC(可选） 操作温度 0~50℃,湿度95%,无凝结 储存温度-20~70℃,湿度99%,无凝结 物理重量 6.5磅 (3.0 Kg)尺寸19W × 16D × 1.75H （英寸）(48.26 × 40.64 × 4.45 cm)。
第五章《卫星通信》VSAT卫星通信网
15
卫
星
通
信
5．3．3
VSAT小站的技术性能特点
1、VSAT地球站的系统构成 小型天线、室外单元（ODU）、室内单元(IDU)
反射面
RS-232
方位/俯仰标记组合件
ODU
2线 环路变 换器 4线 E&M
DCU VCU VCU MCU
4线E&M 连接数据 终端、话 机或者程 控交换机
中 频 分 合 路 器 RET M&C
用户数据 终端
IPU
ODU
ODU
用户数据 终端
ODU
IDU
PBX
IDU
ODU
射频设备 信道单元 分组交换 网管系统
PBX
用户数据 终端
典型VSAT网络结构示意图
11
卫
星
通
信
5．3．1 主 站
1、VSAT网络的主站
VSAT网络的主站又称为中心站或者中枢站（HUB），一般采用大型天线， 直径为3.5-10m（Ku频段），并由高功率放大器（HPA）和低噪声放大器 （LNA）、上/下变频器、调制器解调器及其数据接口等设备。 主站有全网的出站信息和入站信息传输、分组交换和控制功能，主要有以 下几部分构成： • 天线、馈源和伺服跟踪分系统 • 低噪声接收放大器(LNA) • 高频功率放大器(HPA) • 上、下行链路频率变换器(U／C、D/C) • 调制解调器(Modem) • 数字复接设备 • 数字接口及终端设备 • 网络管理分系统
• 数据电路中接设备（DCE）：对于数字信号，DCE主要作用是完成 数据信号的码型及其电平的转换、信道特性均衡、收发时钟的形成和 提供，以及线路的接续控制等。 • 计算机系统：
VSAT卫星通信网络系统的研究分析

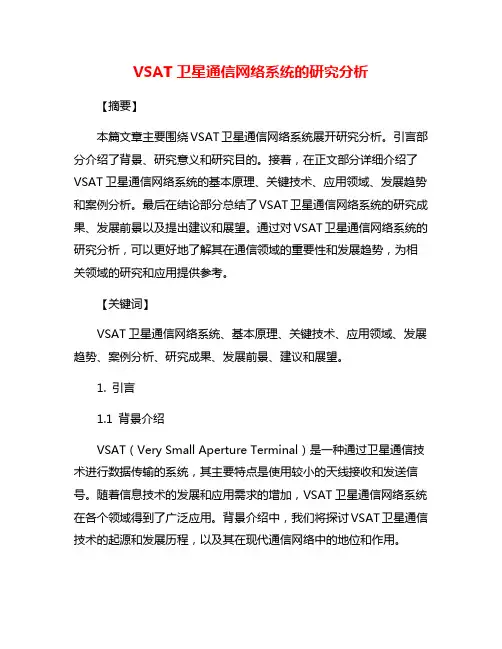

VSAT卫星通信网络系统的研究分析【摘要】本篇文章主要围绕VSAT卫星通信网络系统展开研究分析。
