电池管理系统(BMS)基础
《电池管理系统》课件
电池管理系统（BMS）是一种用于监测、控制和保护电池的关键技术。本课 件将介绍BMS的作用、基本构成、功能模块、应用实例以及未来发展趋势。
一、介绍
1 什么是电池管理系统
（BMS）
2 BMS的作用
BMS能提供电池的状态监
3 BMS的应用领域
BMS广泛应用于电动汽车、
BMS是一种用于监测、控
1 智能化
未来BMS将更加智能化，能够自动识别和调 整系统参数。
3 安全
BMS的安全性将得到进一步提升，以保护电 池和设备的安全。
2 绿色化
BMS将更加注重节能和环保，提高电池的能 源效率。
4 高可靠性
BMS将变得更加可靠，能够提供更长的使用 寿命和稳定的性能。
六、总结
BMS的重要性
BMS是电池系统中至关重要 的组成部分，确保电池的安 全和性能。
电池模块
由电池单体组成，负责存块
实时监测电池的电压、 电流、容量等参数， 以了解电池的工作状 态。
温度保护模块
监测电池的温度，当 温度过高时采取措施 以保护电池安全。
电压均衡模块
平衡电池组中各个单 体的电压，确保电池 组的性能和寿命。
充电限制模块
控制充电器的输出功 率，以避免充电过程 中电池过热或过压。
四、BMS的应用实例
电动汽车
BMS在电动汽车中起到监测电池状态、控制充放电 等关键作用。
无人机
BMS确保无人机的电池安全，并监测电池的状态。
储能系统
BMS用于监测和控制储能系统中的电池，以提高能 源利用效率。
通信基站
BMS在通信基站中维护电池的性能，以确保通信设 备的稳定运行。
五、BMS的发展趋势
电池管理系统的基本工作原理
电池管理系统的基本工作原理
电池管理系统（Battery Management System，BMS）是一种用于管理和监控电池的电子系统，其基本工作原理如下：
1. 电池监测：BMS 通过传感器监测电池的电压、电流、温度等参数，实时获取电池的状态信息。
2. 数据采集与处理：BMS 收集电池的监测数据，并对数据进行分析和处理，以判断电池的健康状态、剩余电量、充电状态等。
3. 电池均衡：BMS 可以对电池组内的各个单体电池进行均衡，以确保每个电池的电压和容量保持在相对一致的水平，延长电池组的使用寿命。
4. 充电管理：BMS 可根据电池的状态和充电需求，控制充电器的输出电流和电压，实现对电池的智能充电管理，避免过充或欠充。
5. 放电管理：BMS 可根据电池的剩余电量和负载需求，控制电池的放电电流，确保电池在安全范围内放电，防止过放。
6. 故障诊断与保护：BMS 可以实时监测电池的工作状态，当发现电池出现过压、欠压、过温等异常情况时，及时采取相应的保护措施，以确保电池和设备的安全。
7. 通信功能：BMS 与车辆的其他控制单元进行通信，共享电池的状态信息，以便车辆系统进行能量管理和优化。
总之，BMS 的主要目标是确保电池在安全、可靠的状态下运行，延长电池寿命，提高电池性能，并为用户提供准确的电池状态信息。
bms基础工作原理和设计知识
bms基础工作原理和设计知识BMS基础工作原理和设计知识一、引言BMS（电池管理系统）是指对电池进行监测、保护和控制的系统。
它在电动汽车、储能系统等领域发挥着重要作用。
本文将介绍BMS 的基础工作原理和设计知识。
二、BMS基础工作原理1. SOC（State of Charge，电池荷电状态）估算SOC是指电池当前电荷量占最大电荷量的百分比。
常见的SOC估算方法有电流积分法、开路电压法和卡尔曼滤波法等。
其中，电流积分法通过积分电流来估算SOC，开路电压法则通过电池的开路电压来计算SOC。
2. SOH（State of Health，电池健康状态）评估SOH评估是判断电池性能衰减程度的重要指标。
通常采用容量衰减法、内阻增加法和温度升高法等方法进行评估。
其中，容量衰减法通过比较电池实际容量和额定容量的差异来评估SOH。
3. 温度监测与控制电池温度对其性能和寿命有着重要影响。
BMS通过温度传感器实时监测电池温度，并根据温度变化进行控制。
当温度过高时，BMS会采取措施降低电池温度，以保护电池安全。
4. 电压监测与平衡BMS通过电压传感器实时监测电池单体电压，以确保各个单体之间的电压平衡。
当某个单体电压过高或过低时，BMS会进行平衡控制，将电荷从高压单体转移到低压单体，以避免电池过充或过放。
5. 电流监测与保护BMS通过电流传感器实时监测电池的充放电电流，以保护电池免受过放、过充、过流等不利工作条件的影响。
当电流异常时，BMS会采取措施进行保护，如切断电流通路或降低充放电速率。
三、BMS设计知识1. 电池选型与布局BMS的设计要根据应用需求选择合适的电池类型和规格，并合理布局电池单体。
不同的电池类型有不同的特性和工作要求，BMS需要考虑电池的能量密度、功率密度、循环寿命等因素进行选型和布局。
2. 通信与数据处理BMS需要与车辆或储能系统的其他部分进行通信，并处理传感器采集到的数据。
通信方式常见的有CAN总线、RS485等，数据处理可以采用嵌入式系统等技术。

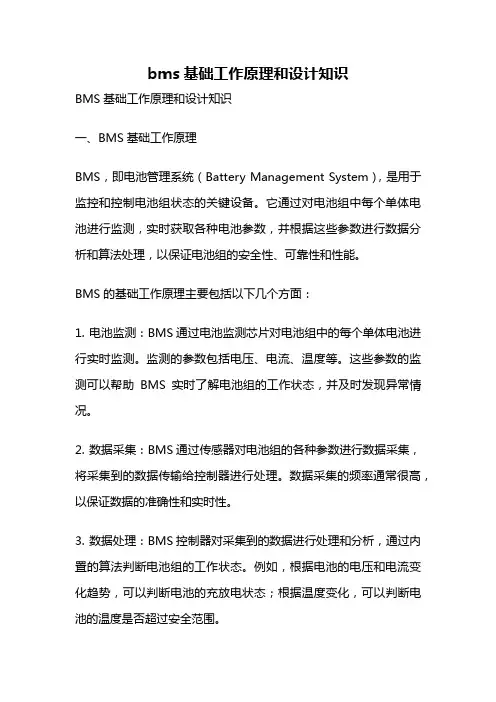

bms基础工作原理和设计知识
bms基础工作原理和设计知识BMS基础工作原理和设计知识一、BMS基础工作原理BMS，即电池管理系统（Battery Management System），是用于监控和控制电池组状态的关键设备。
它通过对电池组中每个单体电池进行监测，实时获取各种电池参数，并根据这些参数进行数据分析和算法处理，以保证电池组的安全性、可靠性和性能。
BMS的基础工作原理主要包括以下几个方面：1. 电池监测：BMS通过电池监测芯片对电池组中的每个单体电池进行实时监测。
监测的参数包括电压、电流、温度等。
这些参数的监测可以帮助BMS实时了解电池组的工作状态，并及时发现异常情况。
2. 数据采集：BMS通过传感器对电池组的各种参数进行数据采集，将采集到的数据传输给控制器进行处理。
数据采集的频率通常很高，以保证数据的准确性和实时性。
3. 数据处理：BMS控制器对采集到的数据进行处理和分析，通过内置的算法判断电池组的工作状态。
例如，根据电池的电压和电流变化趋势，可以判断电池的充放电状态；根据温度变化，可以判断电池的温度是否超过安全范围。
4. 保护控制：根据数据处理的结果，BMS可以对电池组进行保护控制。
例如，在电池电压过高或过低时，BMS会发出警报，并采取措施防止电池过充或过放；在电池温度过高时，BMS会采取措施降低电池的温度，以防止过热损坏电池。
5. 通信功能：BMS还具备与外部设备进行通信的功能，可以将电池组的信息传输给上位机或其他系统。
通过通信功能，BMS可以实现远程监控和控制，方便用户对电池组进行管理和维护。
二、BMS设计知识BMS的设计是保证电池组安全可靠运行的关键。
以下是BMS设计中需要考虑的几个重要知识点：1. 电池参数匹配：在设计BMS时，需要根据电池组的特性选择合适的电池监测芯片和传感器，以确保能够准确获取电池参数。
同时，还需要根据电池组的容量和工作特性，确定BMS的采样频率和数据处理能力。
2. 算法设计：BMS的算法设计是保证其准确性和可靠性的关键。
动力电池的电池管理系统(BMS)简介
动力电池的电池管理系统（BMS）简介动力电池是电动车等电动设备的重要组成部分，其中电池管理系统（Battery Management System，简称BMS）扮演着至关重要的角色。
BMS的作用是有效监控和管理动力电池的状态，确保其在充电、放电和储存过程中的安全性和性能表现。
本文将对动力电池BMS的基本原理、功能和应用进行简要介绍。
一、动力电池BMS的基本原理动力电池BMS是一种集成电子系统，由控制器、传感器、通信模块和电源电路等组成。
其基本原理是通过传感器对动力电池的电压、电流、温度和其他关键参数进行实时监测，并将监测到的数据传输给控制器。
控制器利用这些数据对电池的状态进行评估，然后根据需要采取相应的控制措施，以确保电池在安全范围内运行。
二、动力电池BMS的功能1. 电池状态监测：BMS能够对电池的电压、电流、温度和电池容量等关键参数进行实时监测，及时发现和报告异常情况。
2. 充电管理：BMS能够根据电池的状态实时调节充电功率和充电电流，以确保电池在最佳充电状态下进行充电，延长电池寿命。
3. 放电管理：BMS能够监测电池的电流和负载情况，并根据需求动态调整输出功率，以确保电池在放电过程中的安全性和性能表现。
4. 温度管理：BMS能够监测电池的温度，并根据温度变化调节电池的工作状态，防止电池过热或过冷，提高电池的寿命和性能。
5. 安全保护：BMS能够监测和控制电池的工作状态，当电池发生过放、过充、短路和过温等危险情况时，能及时采取措施进行保护，以避免安全事故的发生。
三、动力电池BMS的应用动力电池BMS广泛应用于电动汽车、混合动力汽车、电动自行车和储能系统等领域。
在电动汽车中，BMS不仅起到了对电池进行管理和保护的作用，还能提高整个车辆的能源利用效率和续航里程。
综上所述，动力电池BMS是动力电池系统中的重要组成部分，通过监测和管理电池的状态，确保其在不同工作状态下的安全性和性能表现。
随着电动交通的快速发展，BMS技术也在不断进步和完善，为电动车辆行驶的安全性和可靠性提供了重要保障。
电池储能系统基础认知培训(电池、PCS、BMS)
PCS拓扑介绍（4）
其他混合式拓扑结构
22
PCS具体功能描述
1 . 在并网模式、孤岛模式间进行切换，并控制两种模式下的充放电 2 . 通过控制实现储能系统的四象限运行，为系统提供双向可控的有功、
无功功率，实现系统有功、无功功率平衡 3 . 实现系统高级应用功能，如黑启动、削峰填谷、功率平滑、低电压穿
磷酸铁锂（C A T L、比亚迪、天津力神珠海银通） 钛酸锂（珠海银隆、微宏动力）
17
PCS能量转换系统
Ø P C S 与电力系统：P C S 由 D C /A C 双向变流器、控制单元等构成，根 据功率指令的符号及大小控制变流器对电池进行充电或放电，实现对 电网有功功率及无功功率的调节，在无电网情况下可以直接为交流负 荷供电；
基于链式结构高压拓扑
Ø 无变压器，效率更高：PCS的变换效率要达到98%以上，如果要达 到98%以上，就不能有变压器，因为变压器本身要消掉1.5%
Ø 拓扑结构与链式SVG类似
24
两电平PCS系统拓扑结构
25
级联H桥PCS系统构成
26
两电平及级联H桥PCS对比
两电平储能PCS
级联H桥PCS
单机容量
储能项目商业化
2018年国内多个电网侧和用户侧储能项目相继投产，储能也逐渐从示范项目向 商业化过渡，尤其是531光伏新政发布以来，储能更是被寄予了厚望 最大的亮点是电网侧储能的应用，具体表现在示范的项目越来越多，示范的规 模也越来越大
储能产业技术
大容量储能项目屡破新高，级联型高压储能商业化项目正式投运等，都将进一 步带动储能行业技术不断进步，促进储能系统的安全性技术研究及可靠性应用
储能产业政策
多地相继出台有关火电机组调频、调峰应用的相关奖励与补偿政策，进一步打 开储能在火电领域的调频调峰市场，如南方能监局发布了《南方区域电化学储 能电站并网运行管理及辅助服务管理实施细则(试行)》 新能源领域储能发展的积极信号已经出现，12月28日，国家能源局西北监管局 日前印发了《西北区域发电厂并网运行管理实施细则》及《西北区域并网发电 厂辅助服务管理实施细则》，新版两个细则将于2019年1月1日正式执行
新能源电动汽车BMS电池管理系统基本知识
第一章磷酸铁锂电池1、锂电池电极材料和特点锂离子电池主要由正极、负极、电解质及隔膜组成。
正、负极及电解质材料不同及工艺上的差异使电池有不同的性能。
目前锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外少数有采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2) ，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。
新开发的磷酸铁锂动力电池是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。
采用LiFePO4作正极的磷酸铁锂电池，其主要特点是：容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸、工作温度范围宽、对环境无污染。
市场现有动力电池特性比较2、锂电池内部结构和特点LiFePO4电池的内部结构如右图所示。
左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接；中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过；右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。
电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。
3、电芯四重安全保护设计A.断装置，当内压产生时, 正极极耳拉断B.负极极耳与钢壳接触点有熔断装置C.钢管将底部内压稳定可靠导通至盖帽达到1.8Mpa时，安全阀会打开，气体排出，避免爆炸风险D.安全开启后电解液喷出，安全气囊向外膨胀，降低内压，隔绝空气接触4、电池组成型结构和特点组合时采用PCB板加保险丝保护一旦某点故障，保险丝工作故障电池断路，其他电池正常工作，安全性极高；设计用带保险丝的PCB 板,对单体电池逐一进行保护,组合时也采用PCB 板加保险丝保护,一旦某点故障，保险丝工作，故障电池断路，其它电池正常工作，安全性极高，此故障电池断路不影响其他单元电池正常工作（如上图）矩阵式串并联连接，立体对角汇流，纵向过流，横向均衡与保护按八个一致要求筛选电芯容量一致恒流比一致电压一致带电量一致內阻一致自放电一致批次一致放电平台一致所有电池在同一条件下充放电，使不会造成电池反击及寿命短的问题！AB 线短内阻小、AC 线长内阻较大；导致AB 处电池充电先满、放电先完导致AC 处电池放电后满、放电后完成组技术特点4、电池组箱体设计准则防水防尘防热防冻防震防漏电防短路第二章BMS系统电池管理系统主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，完成对动力电池的管理和应用.2.1 BMS主机模块介绍2.1.1 主机模块概述主机模块主要实现对电池组运行状态及各种参数的监测与控制，如电池组电压、电流、电池箱温度、SOC预测和参数设置等功能.2.1.2 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并控制显示屏按要求显示，同时可以通过专用CAN 口上传到汽车仪表总线。
bms基础工作原理和设计知识
BMS基础工作原理和设计知识BMS（电池管理系统）是一种用于监控、控制和保护电池的系统。
它在电池充放电过程中起到关键作用，确保电池的安全和性能。
本文将介绍BMS的基础工作原理和设计知识。
第一段：BMS的基础工作原理BMS的基础工作原理是通过监测电池的状态和参数来保护电池并确保其正常运行。
BMS通常包括电池管理单元（BMU）和电池保护单元（BPU）。
BMU负责监测电池的电压、电流、温度等参数，并将这些数据发送给BPU。
BPU根据接收到的数据来判断电池是否处于安全状态，并采取相应的措施，如断开电池电路或发送警报信号。
第二段：BMS的设计要考虑的因素在设计BMS时，需要考虑以下因素：电池类型、电池容量、工作环境和应用需求。
不同类型的电池有不同的充放电特性和保护要求，因此BMS的设计需要根据电池类型进行调整。
电池容量决定了BMS的计算和监测能力，较大容量的电池需要更强大的BMS来管理。
工作环境的温度、湿度等因素也会对BMS的设计产生影响，因为这些因素会影响电池的性能和寿命。
最后，BMS的设计还需要考虑应用需求，如是否需要远程监控和控制功能。
第三段：BMS的主要功能BMS的主要功能包括电池状态监测、电池均衡、温度管理和故障保护。
电池状态监测是BMS的核心功能，通过监测电池的电压、电流和SOC（State of Charge）等参数来评估电池的健康状态。
电池均衡是指通过调整电池组中每个单体的充放电状态，使各个单体之间的电压保持平衡，以延长电池寿命。
温度管理是通过监测电池的温度来控制电池的工作温度范围，以保证电池的安全性和性能。
故障保护是BMS的最后一道防线，它可以监测电池的短路、过充、过放等故障，并采取相应的措施来保护电池。
第四段：BMS的设计考虑在设计BMS时，需要考虑以下几个方面：硬件设计、软件设计和安全性。
硬件设计包括选择适合的传感器、电路设计和布局设计等。
软件设计包括BMS的算法设计、数据处理和通信协议等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
1896
1920
1987
2006
2016
状态估计： 估计电池组的剩余电量 (SOC) 、最大充放电功率
(SOP)、健康状态(SOH)或剩余寿命等
必要性：
实时估计SOC，一方面是为了告诉驾驶员车辆的剩余里程。另 一方面作为其他决策的输入变量。 SOP体现了电池组实时的功率能力，整车控制器会根据这一参 数来限制电机的功率。如果不进行限制，电池会被过充或过 放，影响其寿命。 SOH体现了电池组剩余寿命，对于纯电动车，一般认为当电池 的实际容量下降到额定容量的80%之后，SOH就下降为0，此时 的电池组已不适合作为车载动力电池。对于混合动力汽车， 还会考虑内阻上升的影响。
1896
1920
1987
2006
2016
电池管理系统 (Battery management system, BMS) 概述
电动汽车电池管理系统（ BMS ）是连接车载动力电池和电动 汽车的重要桥梁，其作用是监控电池的状态，管理电池的充放电， 提高电池的使用效率，防止电池出现过充和过放，延长电池的使用 寿命等。
5
1896
1920
1987
2006
2016
故障诊断与预警：主要包括欠压、过压、高温、低温、过 必要性：
较低等级的故障预警能够提示驾驶员及时采取应对措施，如 SOC低，应及时充电。 当出现较高等级的故障时，如严重绝缘漏电 (<100Ω/V)时， 能够及时切断继电器，保证驾驶员或乘客处于安全状态。 故障码的保存，能够为后期车辆维护提供参考。
BCU
ห้องสมุดไป่ตู้BMU
BCU：Battery control unit BMU： Battery monitor unit
2
1896
1920
1987
2006
2016
监测功能：实时监测单体电池的温度、电压；电池组的总电
压、电流；电池包的绝缘状态。
必要性：
监测单体电压是为了防止出现过充过放；监测温度是为了防 止电池在过高或过低的温度下工作。 总电压、电流的监测，一方面是为了实时显示电池状态，另 一方面是为了计算电池组的状态，如剩余容量、最大充放电 功率等。 由于电动汽车上使用的电池组，电压高达几百伏，一旦出现 绝缘薄弱，造成漏电，十分危险，所以需要实时监测电池包 的绝缘状态。 GB/T 18384-2015 规定，绝缘电阻应满足：直 流电路>100Ω/V；交流电路>500Ω/V。
7
3
1896
1920
1987
2006
2016
控制功能：通过继电器控制电池组的充电、放电；电池组的
均衡控制；电池包的热管理。
必要性：
BMS与充电机相互交互，保证充电过程始终在安全状态下进行， 充电方式包括了快充与慢充两种方式。 由于单体电池存在制造不一致性和使用不一致性，而不一致 性会显著降低电池组的使用效率。均衡的目的就是为了提高 电池的一致性，从而提高电池组的使用效率。 由于过高或过低的温度都会加速电池老化，减少其寿命，热 管理的目的就是保证电池在合理的温度范围内工作。
BMS
电池组 电动汽车
1
1896
1920
1987
2006
2016
BMS系统架构
主要分为包括数据监测模块、控制模块（包括继电器、均衡 和热管理）、状态估计模块、故障诊断模块，以及通信模块等。 通常分为集中式和分布式两种系统。分布式系统最为常见， 由一个主控制器（BCU）和多个从控制器（BMU）组成。
流，SOC低，绝缘漏电，继电器故障，BMS硬件故障，通信故障等。
6
1896
1920
1987
2006
2016
电池选型：
电池类型： 磷酸铁锂，电压平台略低，电池安全性高，不会爆炸； 三元电池，电压平台高，能量密度更大，但安全性相对差 一点，会爆炸。 电池外形： 圆柱形，单个容量较小，需要很多个电池来构成电池组， 成组较麻烦； 塑壳方形，容量大，便于成组，但散热性不好； 软包，容量略低，散热性好，重量轻，需要通过焊接或夹 具来进行成组。
